0x00 概要

本文是 ZeroClaw 的学习笔记。

ZeroClaw 是一个零开销、零妥协、100% Rust实现的AI助手框架，具有以下核心特点：

• 数字-物理桥梁：AI不仅处理数字信息，还能控制物理世界
• 环境感知：通过传感器获取真实环境数据
• 主动交互：能够主动改变物理环境状态
• 极致性能：优化编译配置（opt-level="z"，lto="fat"）生成最小二进制文件
• 多平台支持：支持CLI、WebGateway、桌面应用、硬件集成
• 模块化设计：高度可扩展的插件式架构
• 安全优先：内置多层安全机制和紧急停止功能

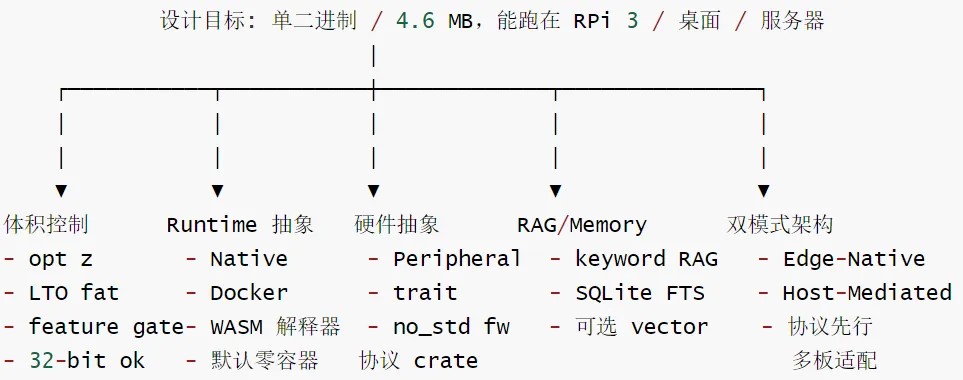

ZeroClaw 的总体如下图所示。

ZeroClaw项目采用RAG技术是为了解决硬件控制领域特有的精确性、安全性和易用性挑战。通过将权威的硬件数据手册与强大的LLM能力相结合，RAG实现了：

• 精确控制：确保每个硬件操作都基于准确的规格信息

• 安全保障：防止因知识错误导致的硬件损坏

• 用户体验：让用户能够用自然语言控制复杂的硬件系统

• 灵活扩展：支持无限的硬件类型和用户自定义配置

这种设计完美体现了ZeroClaw"零开销、零妥协“的核心理念，既保持了AI助手的强大能力，又确保了硬件操作的专业性和可靠性。

0x01 两套RAG

ZeroClaw项目里其实是两套独立的RAG。这两套互不调用：HardwareRag是给LLM注入硬件文档的简单流水线，Memory是ZeroClaw的“大脑"。

1.1 关键差异

1.2 工程取舍

几个值得注意的工程取舍如下：

• HardwareRag 不上 embedding — 数据手册量小（几十到几百 chunk），关键词 + board 加分够用；省去启动时跑 embedding 的开销，端上启动更快
• Memory 默认 Noop embedding — 让最小部署完全不依赖外部 API；用户开启 OpenAI 兼容 embedding 后才进 vector 阶段
• 三阶段顺序设计 — cache 命中 0 ms / FTS 命中 ms 级 / vector 才几十 ----- 几百 ms，先便宜后贵
• FTS 早停门槛
• 当 BM25 已经很高时，跳过向量阶段省 latency 与 embedding API 调用
• chunker 共用 — src/memory/chunker.rs 的 chunk_markdown 同时被 HardwareRag 和 Memory 用，512 token / 标题分段 / 段落兜底
• SQLite bundled — 端上零依赖，单二进制即可分发

0x02 HardwarRag 基础

HardwareRag是一个轻量的本地RAG索引，HardwareRag是适用于外设场景的实用离线RAG层，用于把硬件datasheet（.md/.txt，带可选PDF支持）切片、解析pin别名，并基于关键字把相关片段与别名注入到agent/LLM的上下文中，能显著提高L LM在硬件控制与解释上的可靠性。

2.1 基本功能

因为大家会比较熟悉”Memory 检索管线“，因此我们本篇主要来看看 HardwarRag，其主要功能如下。

• 索引： 数据手册、参考手册、寄存器映射（PDF → 分块、嵌入向量）。
• 检索： 用户查询（"打开 LED"）时，获取相关片段（例如目标开发板的 GPIO 部分）。
• 注入： 添加到 LLM 系统提示或上下文。
• 结果： LLM 生成准确的、开发板特定的代码。

其特色如下：

• 没有向量、没有embedding、没有重排一纯关键词

• 文件注释显式写："Keyword retrieval（default）or semantic search via embeddings（optional）"—但当前代码里embedding路径未实现，就是keyword
• 触发条件：peripherals启用 + 配置了datasheet_dir
• 完全本地、单进程、零网络（PDF提取除外）

2.2 使用原因

ZeroClaw项目使用RAG的核心原因是硬件知识的精确性和实时性需求。

硬件文档的复杂性

• 引脚映射复杂：不同开发板的GPI0引I脚功能各不相同，需要精确的引脚别名映射
• 寄存器配置繁琐：STM32等MCU的寄存器配置需要准确的地址和位域信息
• 协议规范严格：I2C、SPI等通信协议需要精确的时序和数据格式

LLM知识的局限性

• 训练数据滞后：LLM的训练数据可能不包含最新的硬件型号和规格
• 细节精度不足：通用LLM难以记住所有开发板的具体引脚定义和内存映射
• 版本差异问题：同一芯片系列的不同版本可能存在细微但关键的差异

硬编码方案的问题

• 维护困难：每新增一种硬件都需要修改代码

• 扩展性差：无法支持用户自定义的硬件配置

• 灵活性低：难以适应不同版本和变种的硬件

RAG的解决方案

• 实时文档检索：从本地数据手册中检索最新、最准确的硬件信息
• 上下文增强：将精确的硬件规格注入到LLM的上下文中
• 动态知识更新：用户可以随时添加新的数据手册，系统立即生效
• 安全可靠：基于权威数据手册确保操作的正确性

2.3 具体应用场景

常见使用场景举例

• 会话回答：接收到用户问题→memory_recall/content_search拉相关上下文→将top-k摘要拼入prompt→调用.llm_task生成回答。
• 代码辅助：检索项目相关片段/记忆→将检索到的代码片段注入到claude_code或llm_task的prompt→生成补丁或实现。
• 文档问答与知识图谱：FTS/bm25用于高置信关键字匹配，向量用于语义匹配；知识库（knowledge_ graph）提供结构化回溯。

比如，Arduino开发场景如下

• 场景描述：用户连接Arduino Uno，想要控制内置LED
• RAG作用：从arduino-uno.md中获取引脚13对应内置LED的信息
• 用户体验：用户只需说“打开LED 13 引脚"，系统自动处理引脚映射

具体数据流如下：

• 用户输入："打开LED 13 引脚"
• 别名检索：从arduino-uno.md中检索"red_1ed"对应的引脚13
• 上下文注入：将引脚信息注入到LLM的系统提示中
• 代码生成：LLM生成针对引脚13的GPI0控制代码
• 安全验证：验证引脚13确实是输出引脚且安全可用

0x03 HardwarRag 实现

HardwarRag 实际功能是文档检索：RAG（检索增强生成）流水线，将数据手册片段、寄存器映射和引脚定义输入到 LLM 上下文。

3.1 流水线概览

RAG数据流如下：数据手册→别名解析→索引构建→用户输入 →上下文注入→LLM增强→精确控制。

即，把该外设的datasheet放入配置的datasheet目录→agent加载形成HardwareRag→ 用户/流程询问“如何接线/控制X外设”时，agent用RAG拉取相关片段并构造prompt→调用代码生工具→产生代码补丁/脚本→（可选）通过写入/执行工具应用并运行。

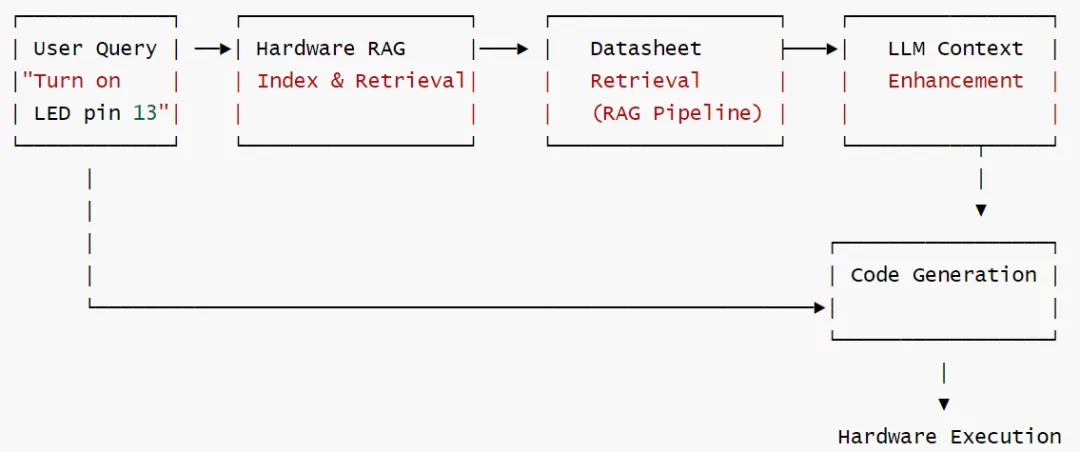

数据流向概览如下：

我们再进一步可以展开为两阶段：入库 和 检索。

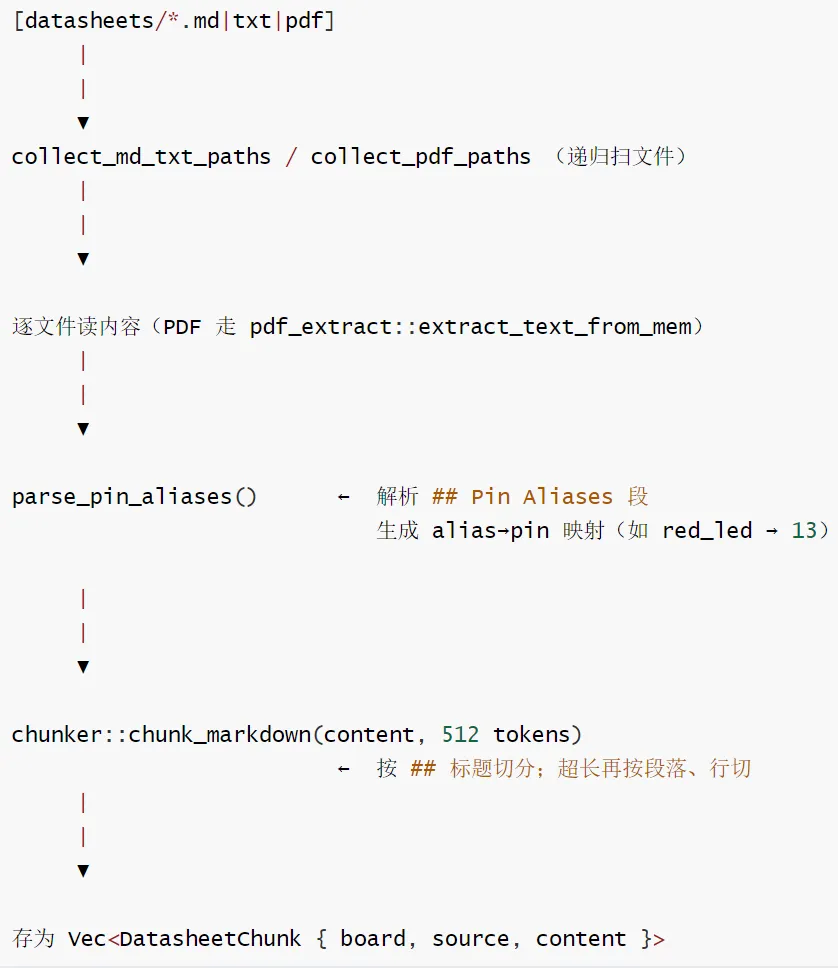

3.1.1 入库流程

入库流程（启动时一次完成，全在内存）

3.1.2 检索流程

检索流程（每次用户消息一次）的总体流程如下，此处涵盖了上下文注入阶段。

用户消息 + 配置的 boards 列表 + chunk_limit     |     |     ▼ 引脚别名注入    rag.pin_alias_context(query, boards)     → 词法匹配 "red led" → "red_led: 13"     |     |     ▼      关键词检索    rag.retrieve(query, boards, limit)        - 把 query 拆成 token（去掉 ≤2 字符）        - 对每个 chunk：每命中一个 token +1 分；          chunk.board ∈ boards 再 +2 分        - 排序 → 截断 limit     |     |     ▼  拼接 prompt 上下文    "[Pin aliases for query]\n..."    "+ "[Hardware documentation]\n--- src (board) ---\n""    |    |       ▼  注入到下一次 LLM 调用的 system/user prompt

3.1.3 新增外设流程

在前两个阶段基础上，我们推断出，如果新接了一个外设之后，ZeroClaw会把PDF/MD型datasheet转为可检索片段（HardwareRag），并把这些片段注入LLM上下文；再由生成工具（例如claude_code/llm_task/codex_cli）根据上下文生成驱动/控制代码，最终写入或执行需要额外的写入／执行流程与安全批准。

关键实现点如下：

• 读取与索引：HardwareRag::load会扫描datasheet目录并切片/解析（支持PDF需开启rag-pdf）。
• 上下文注入：agent在生成调用前通过build_hardware_context把pin-alias与检索到的片段入prompt。
• 生成与执行链：生成代码由工具负责（示例：claude_code/claude_code_runner/llm_task odex_cli），生成后可通过file_write/file_edit写入并用shell执行（或在tmux runner中交互）。

3.2 实现类

HardwareRag 是具体实现类。

/// Hardware RAG index — loads and retrieves datasheet chunks.pub struct HardwareRag {    chunks: Vec<DatasheetChunk>,    /// Per-board pin aliases (board -> alias -> pin).    pin_aliases: HashMap<String, PinAliases>,}

公开接口（主要方法／结构）：

• DatasheetChunk: 包含 board:Option,source: String，content:String。
• HardwareRag::load(workspace_dir，datasheet_dir)：扫描dir，读取文件（可选PDF），解析别名，ch unk文档并建立索引。
• HardwareRag::pin_aliases_for_board(board)：返回某板的别名映射。
• HardwareRag::pin_alias_context(query，boards)：当查询匹配别名时，生成类似 [Pin aliases for q uery]\nboard：alias=pin"的上下文文本片段。
• HardwareRag::retrieve(query，boards，limit)：按关键字检索并返回最相关的 DatasheetChunk引用。 len()/is_empty()：索引元信息。

关键组件与流程

• 文档切分与摄取：chunker.rs与各类memory后端的写入路径（memory::sqlite、memory::qdrant、memory::postgres、memory::markdown）负责把文本/文件分片并入库（支持PDF文本提取，见file_r ead.rs的PDF支持）
• 向量化（Embeddings）：embeddings.rs定义EmbeddingProvider，支持openai/openrouter/ custom；配置可通过[memory]与embedding_routes路由覆盖（见memory::resolve_embedding_config
• 存储层（Vectors+FTS）：可选后端包括SqliteMemory（FTS5+向量融合）、QdrantMemory（外部向量DB）、以及Postgres（pgvector）（见qdrant.rs、sqlite.rs、knowledge_graph_pg.rs）
• 多阶段检索管道：retrieval.rs实现RetrievalPipeline（默认stages：cache>fts→vector>），支持hot cache、FTS 早返回值（fts_early_return_score）与hybrid（tuning via vector_weigh t/keyword_weight).
• 检索接口/工具：memory_recall.rs、content_search.rs、knowledge_tool.rs等工具暴露检索能力给agent/LLM；工具返回带score的条目并可应用时间/limit/namespace过滤。
• 生成与注入：检索结果被注入到LLM提示或llm_task/claude_code的上下文中，形成RAG：检索 （符号/语义）>拼接提示>模型生成响应或代码。

数据摄取与解析细节：

• 文件收集：递归收集.md/.txt（与rag-pdf feature下的.pdf) 1.3.2切片：使用chunker::chunk_markdown（. ，max_tokens=512）将长文切成可注入片段。
• Pin别名解析：parse_pin_aliases 支持两种格式—alias：pin/ alias=pin 和 Markdown 表格行（alias丨pin）；结果规范化为小写并以
• 板卡识别：infer_board_from_path 以文件 stem作为 board，并处理generic命名约定。

检索算法（实现与评分）：

• 关键字检索：把查询拆词（丢弃短词len<=2），对每个chunk的小写内容做字符串contains> 检测，score=匹配词数。
• 板卡偏好加权：若chunk 的 board在请求的boards列表中，额外+2分。
• 排序与截断：按分降序排序、截断到1imit并返回chunk引l用（不返回显式score元数据）

在agent中的使用点：

• build_hardware_context会调用pin_alias_context 与 retrieve，把pin-alias+datasheet片段拼成一个额外上下文注入到LLM提示中，用于把自然语言映射为硬件命令/解释>
• 配置/加载：agent启动时可从配置指定datasheet目录并调用HardwareRag:：load;onboard向> 导提示与datasheet配置相关选项。

配置点（在哪里控制RAG行为）

• [memory]: backend, retrieval_stages, embedding_provider, embedding_model, vector_weight/keyword_weight，embedding_dimensions,fts_early_return_score 等。
• embedding_routes：按hint路由到不同embedding 提供商与模型（见memory::resolve_embeddi ng_config)
• 后端专有设置：[memory.qdrant]（URL、collection、API key）、[memory.postgres]（pgvector）等。

3.3 详细流程

详细逻辑流程如下。

3.3.1 添加数据手册（RAG）

数据来源

• 配置项datasheet_dir（如datasheets/)
• -文件类型：.md、.txt、可选.pdf（feature rag-pdf，靠pdf-extract）
• -文件名=board tag（nucleo-f401re.md →board nucleo-f401re）
• generic/子目录或generic.md→不绑定board

因此，如果要添加数据，我们可以将 .md 或 .txt 文件放入 docs/datasheets/（或你的 datasheet_dir）。按开发板命名文件：nucleo-f401re.md、arduino-uno.md。

引脚别名（推荐）

添加 ## Pin Aliases 部分，以便代理可以将"红色 LED"映射到引脚 13：

# 我的开发板## 引脚别名| 别名       | 引脚 ||-------------|-----|| red_led     | 13  || builtin_led | 13  || user_led    | 5   |

或使用键值格式：

## 引脚别名red_led: 13builtin_led: 13

PDF 数据手册

使用 rag-pdf 特性时，ZeroClaw 可以索引 PDF 文件：

cargo build --features hardware,rag-pdf

将 PDF 放入数据手册目录。它们会被提取和分块用于 RAG（检索增强生成）。

3.3.2 初始化阶段 (Indexing Phase)

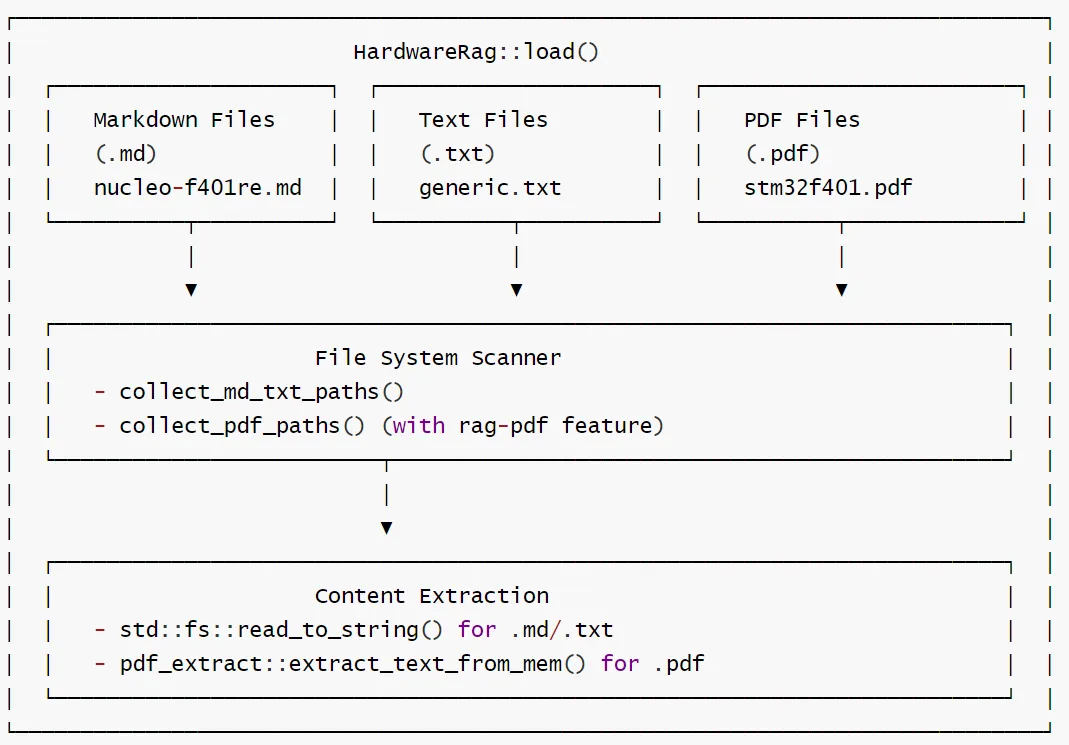

数据源加载

数据流向概览

数据源类型

File System Scanner 方法

Content Extraction 方法

引脚别名解析

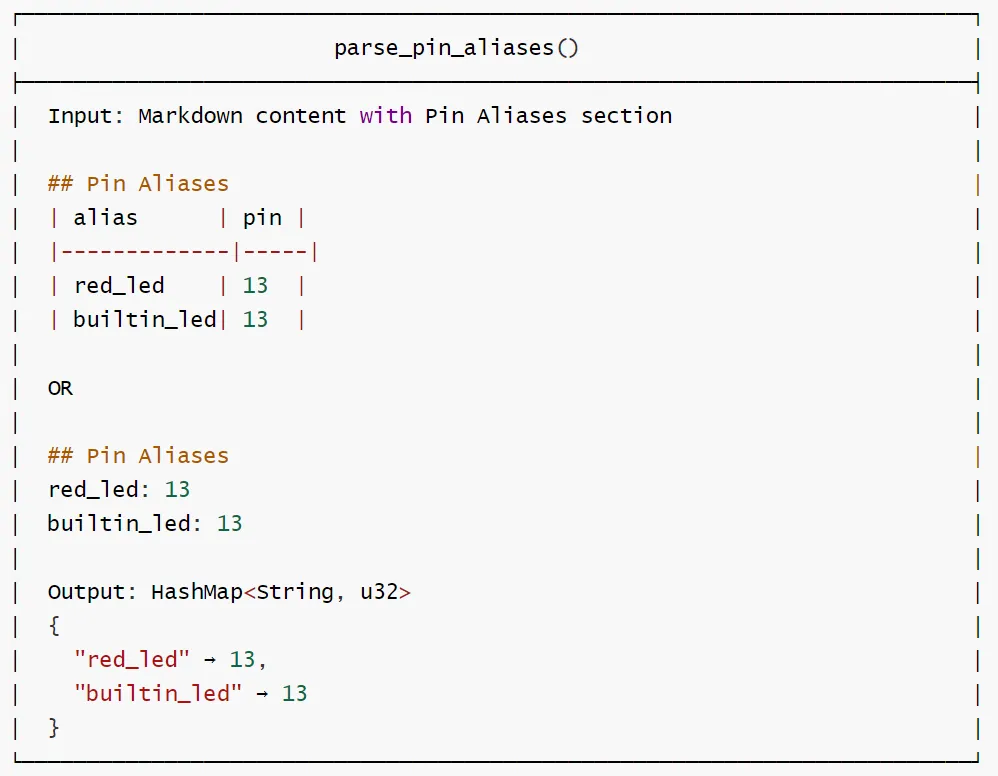

parse_pin_aliases() 函数完成了引脚别名解析。

输入格式

输出格式

引脚别名映射

功能说明

parse_pin_aliases() 函数用于解析 Markdown 文档中的 Pin Aliases 部分，支持两种格式：

1. Markdown 表格格式 - 标准的管道符表格
2. 键值对格式 - alias: pin 的简单文本格式

输出为一个 HashMap，将别名字符串映射到引脚编号（u32 类型）。

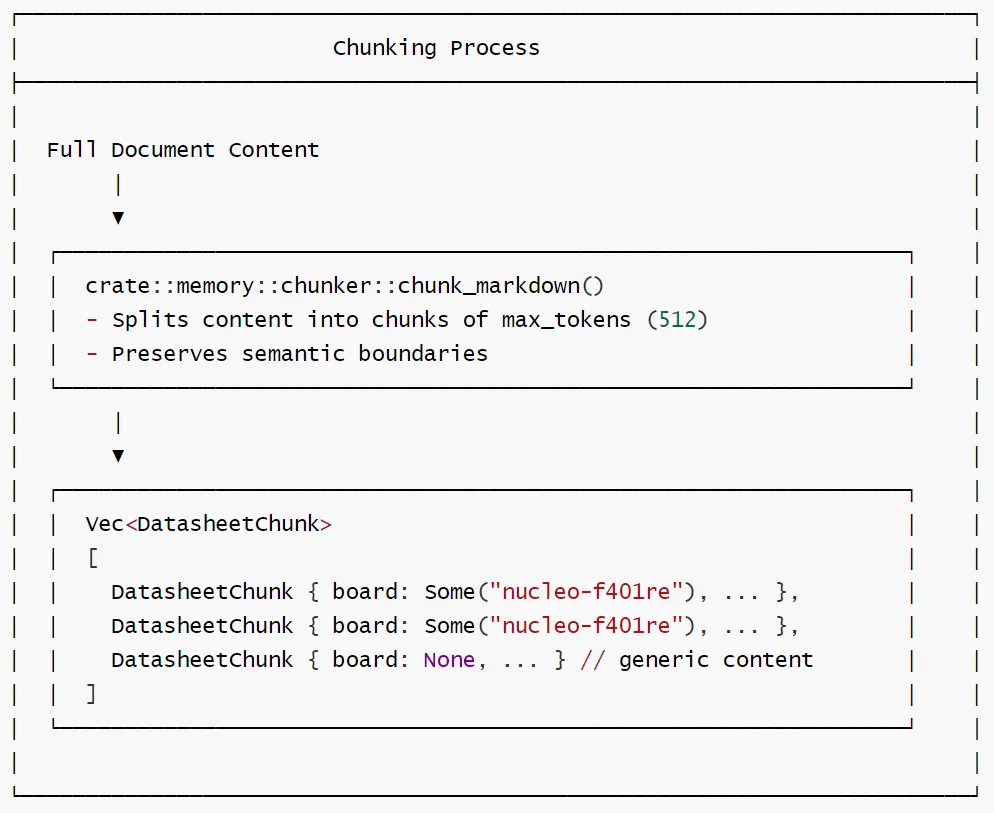

文档分块处理

分块流程

DatasheetChunk 结构

分块特点

3.3.3 查询处理阶段

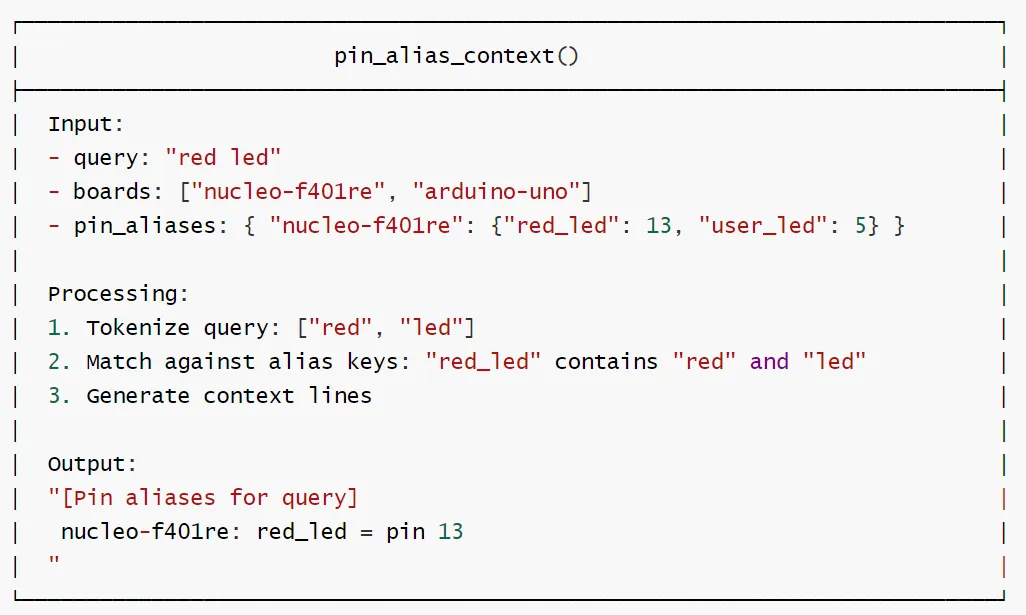

引脚别名上下文生成

pin_alias_context() 函数

输入参数

处理流程

输出格式

[Pin aliases for query]nucleo-f401re: red_led = pin 13

匹配逻辑

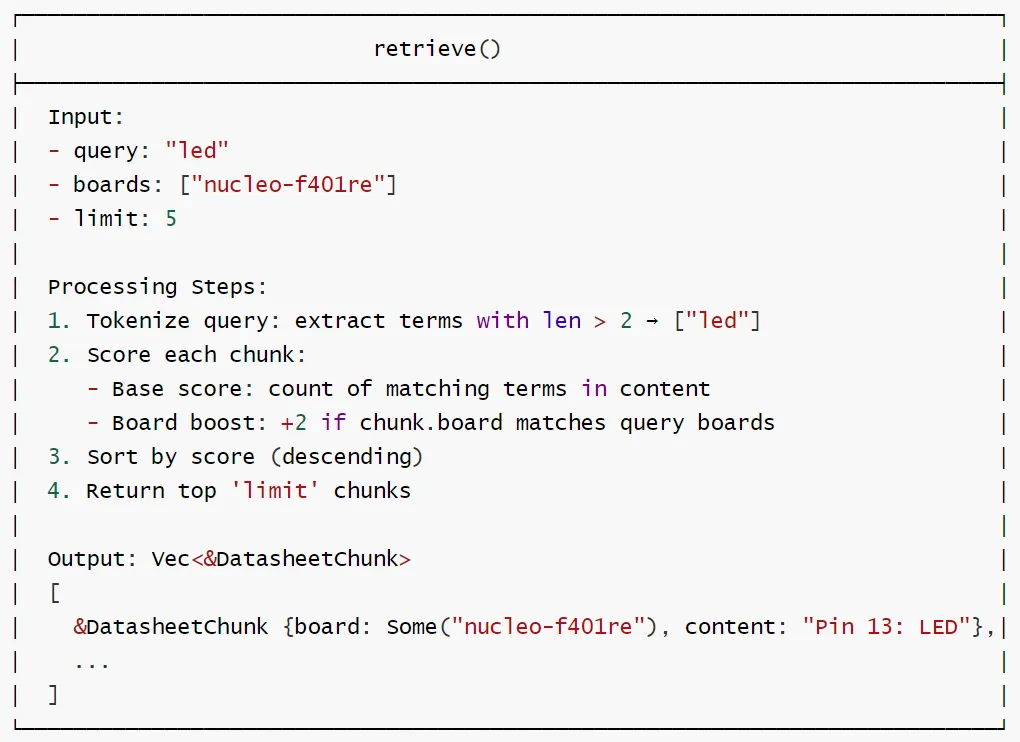

文档片段检索

retrieve() 函数

输入参数

处理步骤

输出格式

评分机制

示例匹配

3.3.4 上下文注入阶段

系统提示构建

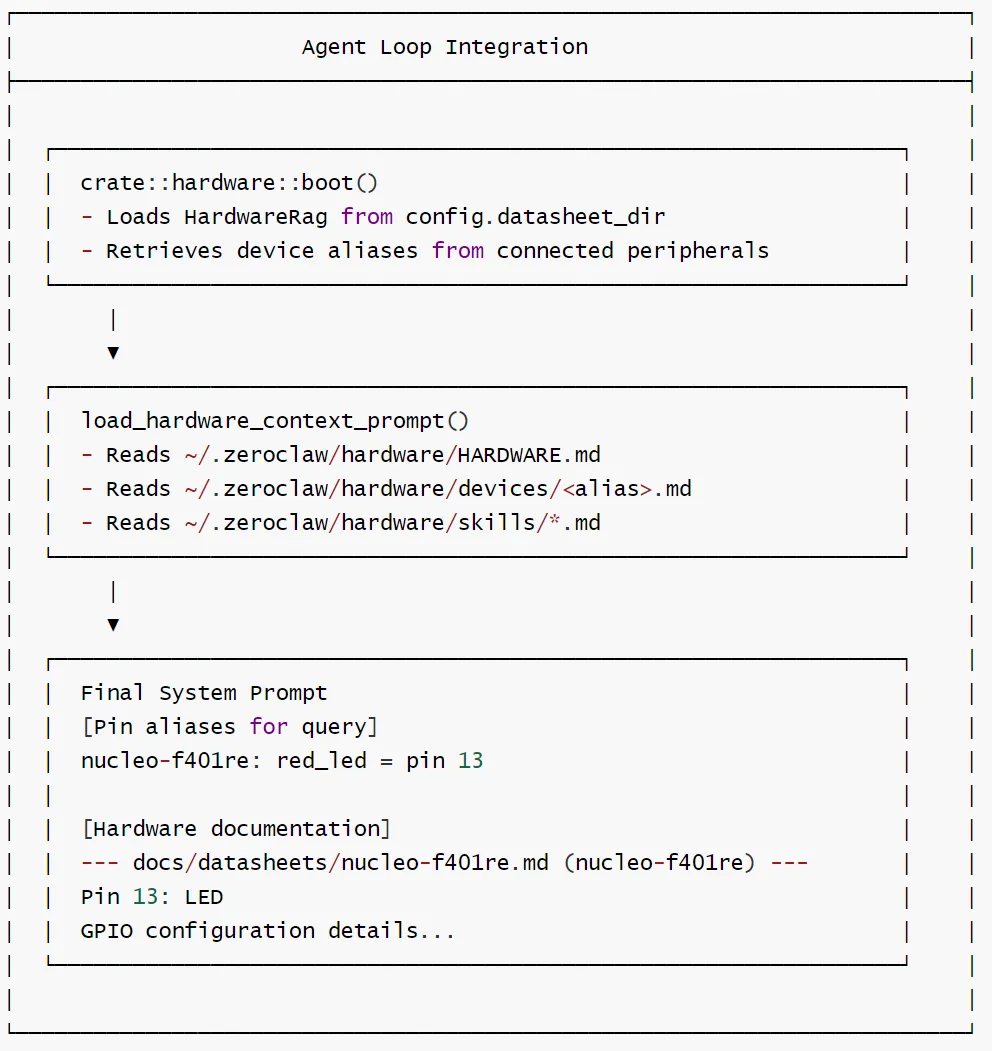

Agent Loop Integration 中，会调用load_hardware_context_prompt()来插入硬件信息。

完整流程

hardware::boot() ──→ load_hardware_context_prompt() ──→ Final System Prompt    │                      │                              │    ▼                      ▼                              ▼Loads HardwareRag    Reads HARDWARE.md              [Pin aliases]Retrieves aliases    Reads devices/<alias>.md       [Hardware docs]                     Reads skills/*.md

展开如下：

启动流程

加载的文件

Final System Prompt 结构

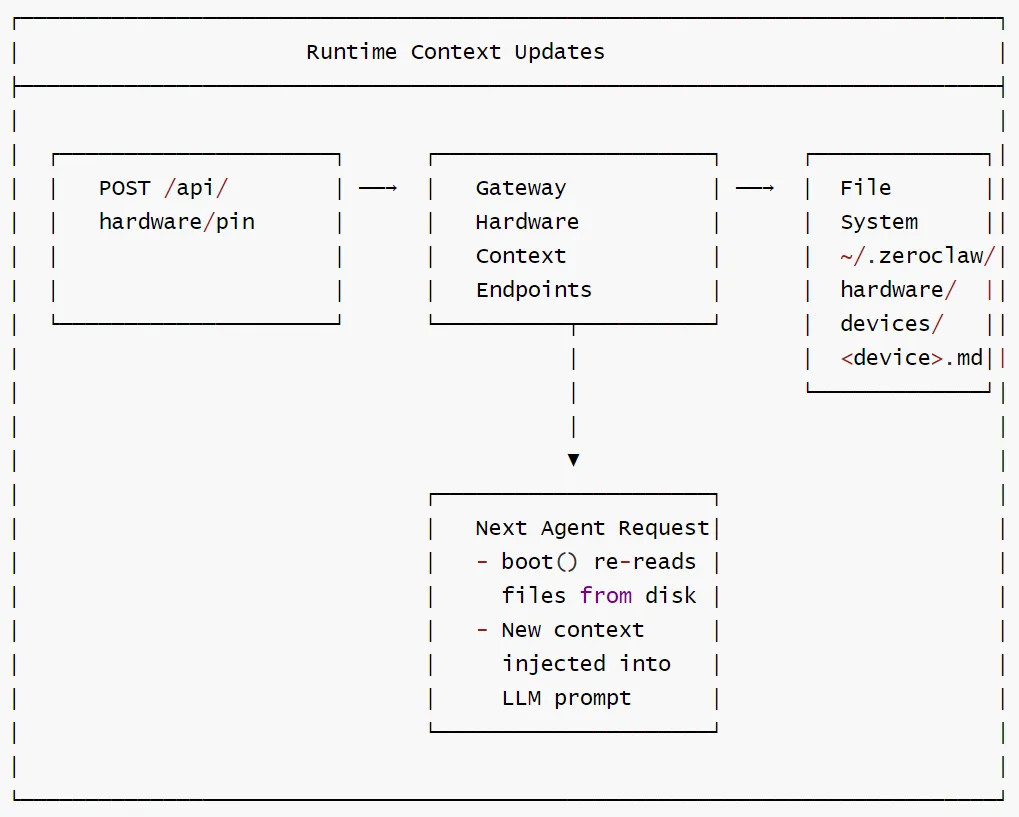

动态上下文更新

运行时上下文更新流程

数据流向

POST /api/hardware/pin ──→ Gateway Hardware Context Endpoints ──→ File System                                              │                                              ▼                                    Next Agent Request                                    (boot() re-reads + context injection)

关键操作

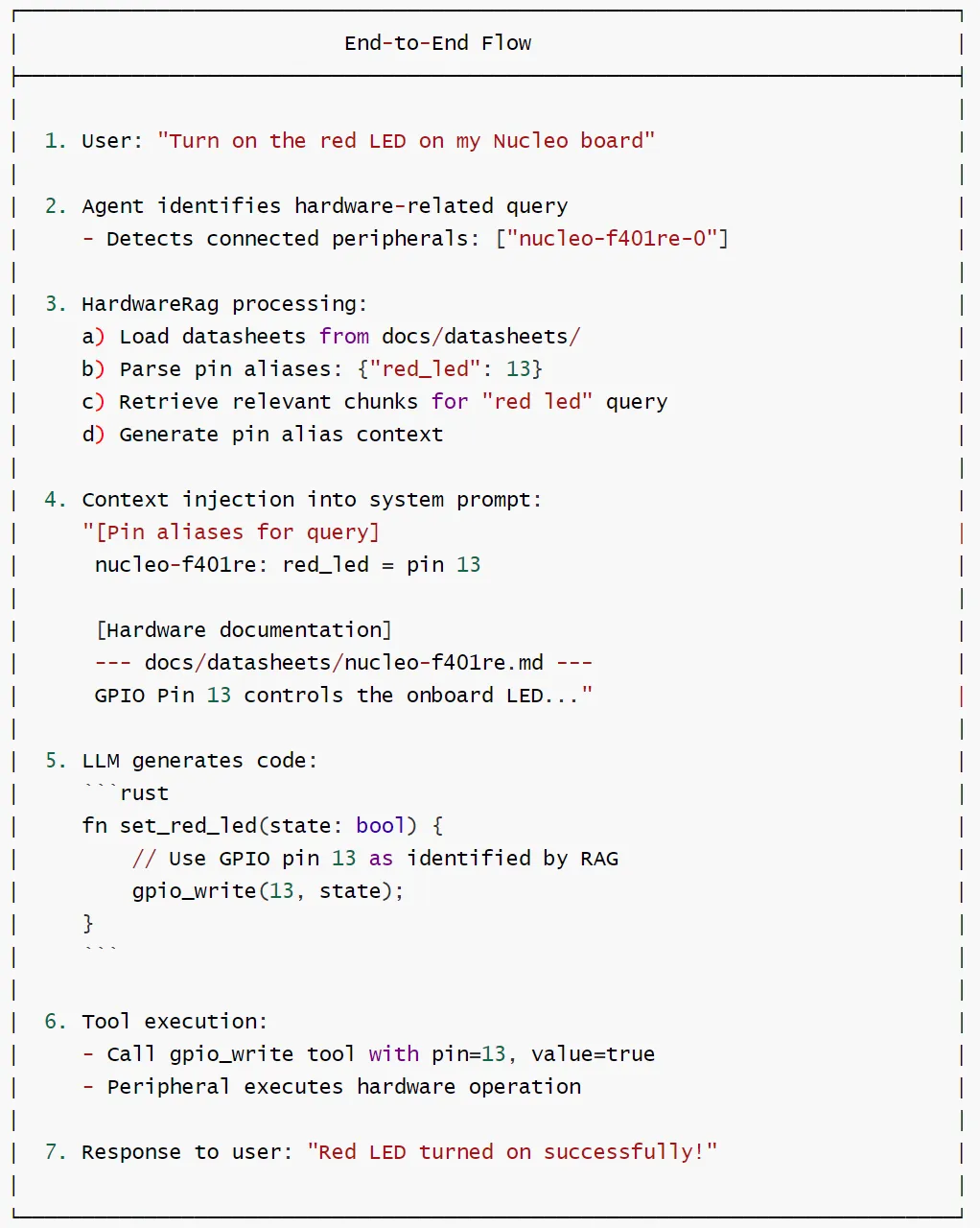

完整端到端的用户交互流程

完整数据流如下

User Query ──→ Agent (识别硬件) ──→ HardwareRag (处理)                                              │                                              ▼Context Injection ──→ LLM (生成代码) ──→ Tool Execution ──→ Response

展开如下：

端到端流程步骤

关键数据
