还在Excel手算加速器机房屏蔽墙?多项计算一键…

读完你能拿到： ①一套覆盖GBZ/T 201.2—2011全部屏蔽计算模块的在线工具用法（计算+参数查询+汇总报告一键导出）；

（注：行业爱好，欢迎交流，不喜勿喷！）

一、为什么做这个工具：屏蔽计算的三个痛点

直线加速器机房屏蔽计算，是放疗科筹建和辐射防护评价绕不开的第一道坎。实际工作中最常见的三个痛点：

基于这些痛点，我们开发的加速器屏蔽计算工具为在线平台版，经过内部测试，现将测试版实测情况向同行开放。

二、系统总览：一个平台 + 13个计算模块

「医疗设备辐射计算平台」采用工具中心模式：注册账号→申请试用→在线计算，后续将逐步纳入更多辐射计算工具。首个上线工具为医用直线加速器机房屏蔽计算系统，全部计算依据 GBZ/T 201.2—2011《放射治疗机房的辐射屏蔽规范 第2部分：电子直线加速器放射治疗机房》。

图1：账号登录——用户名/邮箱+密码，支持找回密码与自助注册

图2：工具中心——按工具授权

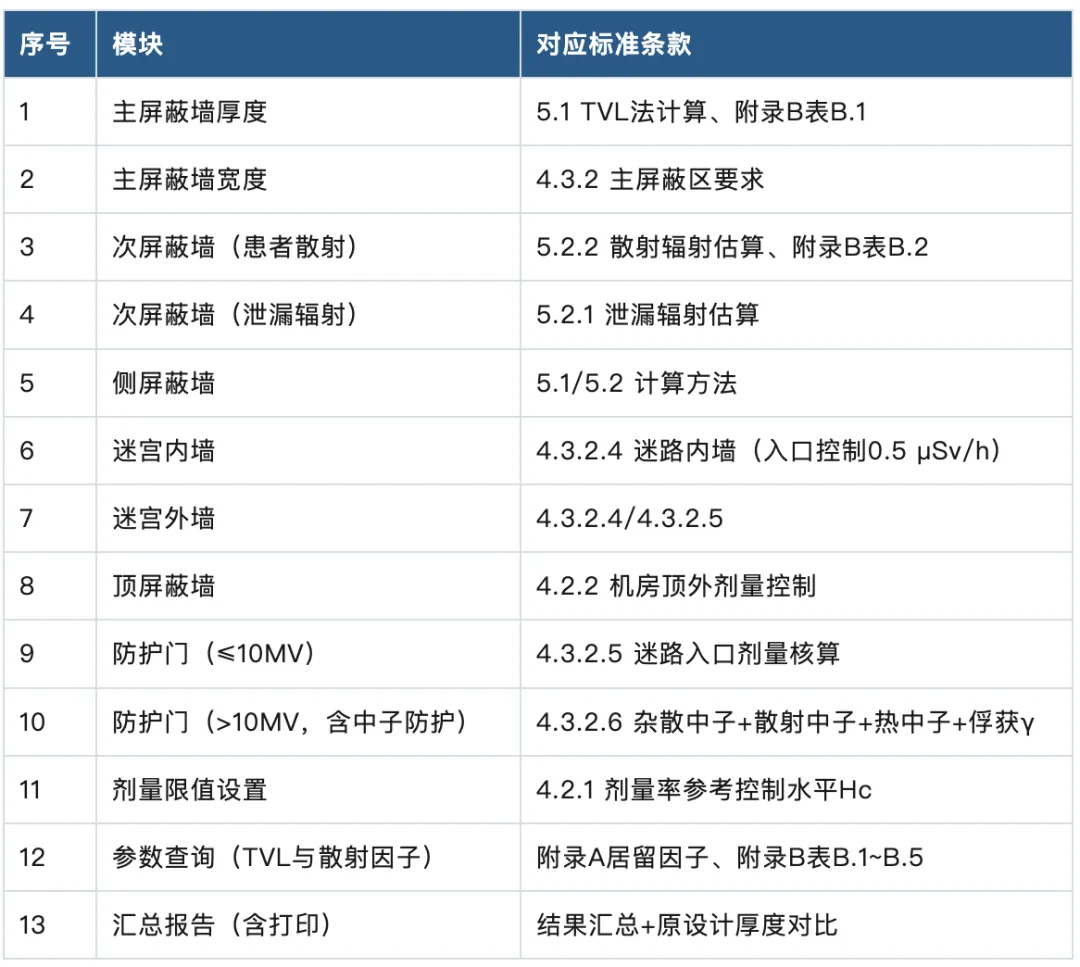

13个功能模块一览

使用逻辑：先在全局参数里选加速器MV档、填剂量率（Gy/min），保存后本地记忆；再逐项进入各墙计算，界面左侧输入参数、右侧同步显示机房平面示意图（请根据自己场景的图纸）（标注测点位置——墙外30cm）；最后汇总报告一键生成。

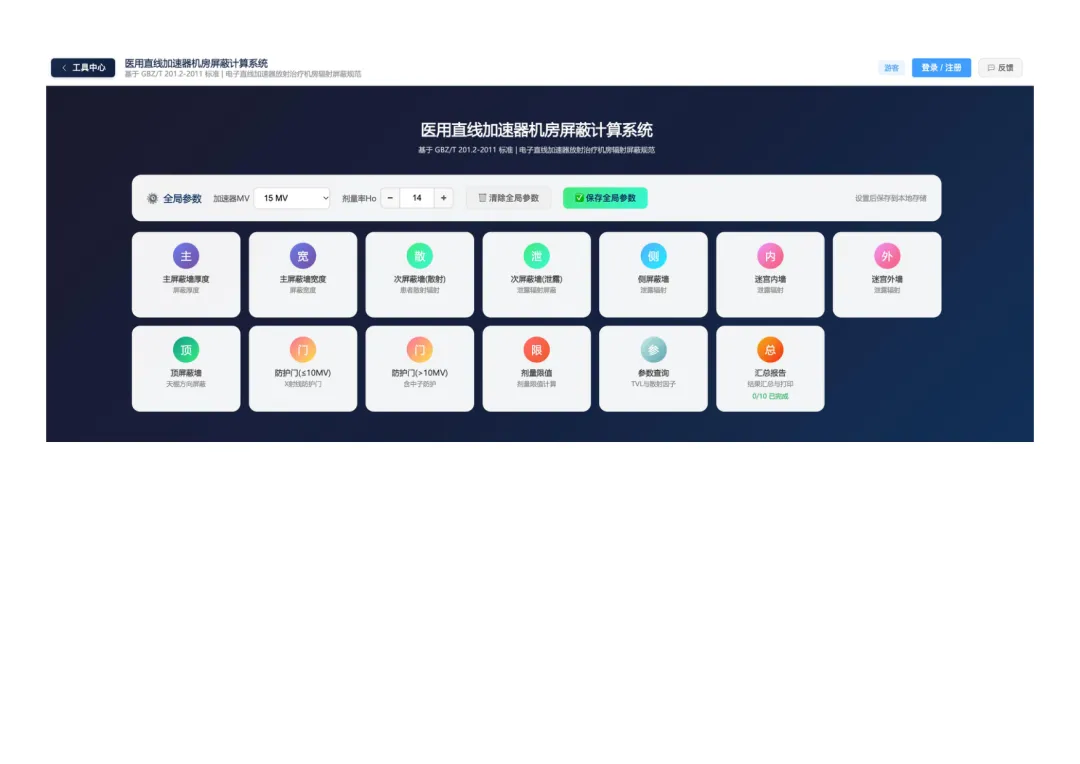

图3：系统主页——全局参数（MV档/剂量率）+ 13个功能模块宫格入口，各模块完成度实时统计

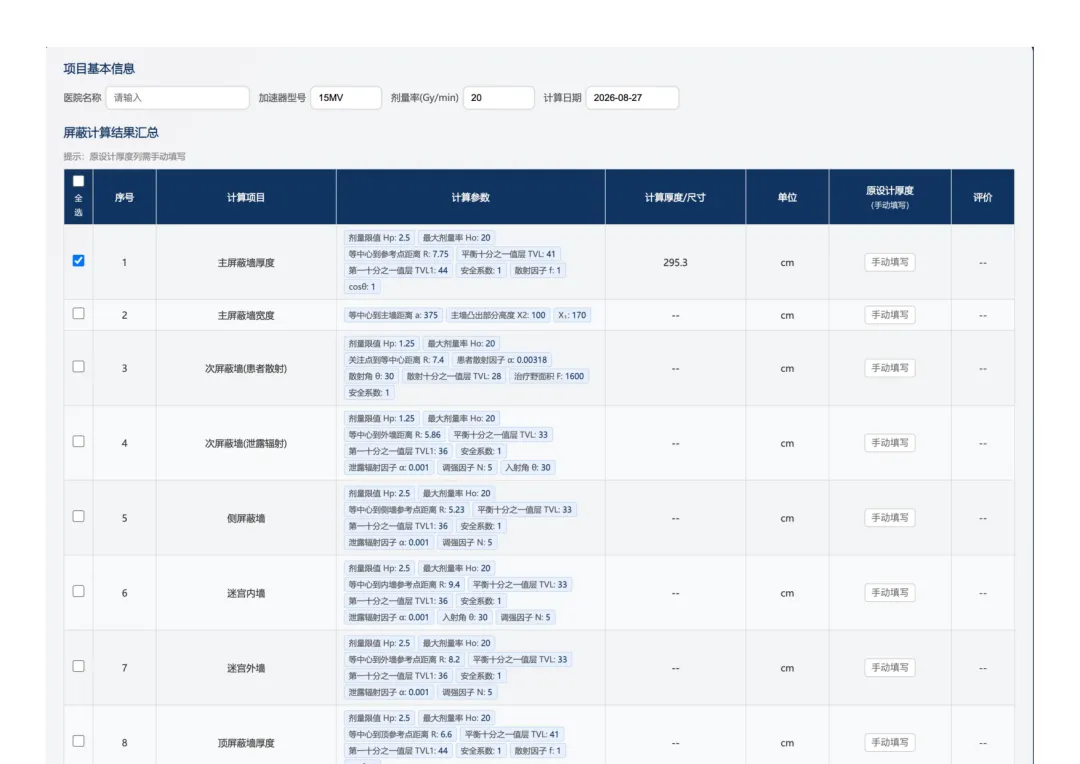

图4：汇总报告——8项计算结果逐项列出参数标签，预留"原设计厚度"手动填写与评价栏，可勾选导出打印

计算界面实测（以15MV加速器主屏蔽墙为例）

输入：剂量限值Hp 2.5 μSv/h、最大剂量率Ho 20 Gy/min、等中心到参考点距离R 7.75 m、平衡什值层TVL 41 cm、第一什值层TVL1 44 cm、安全系数、斜射修正cosθ——点击计算，295.3 cm 立即出结果，参数与结果同屏可复核。

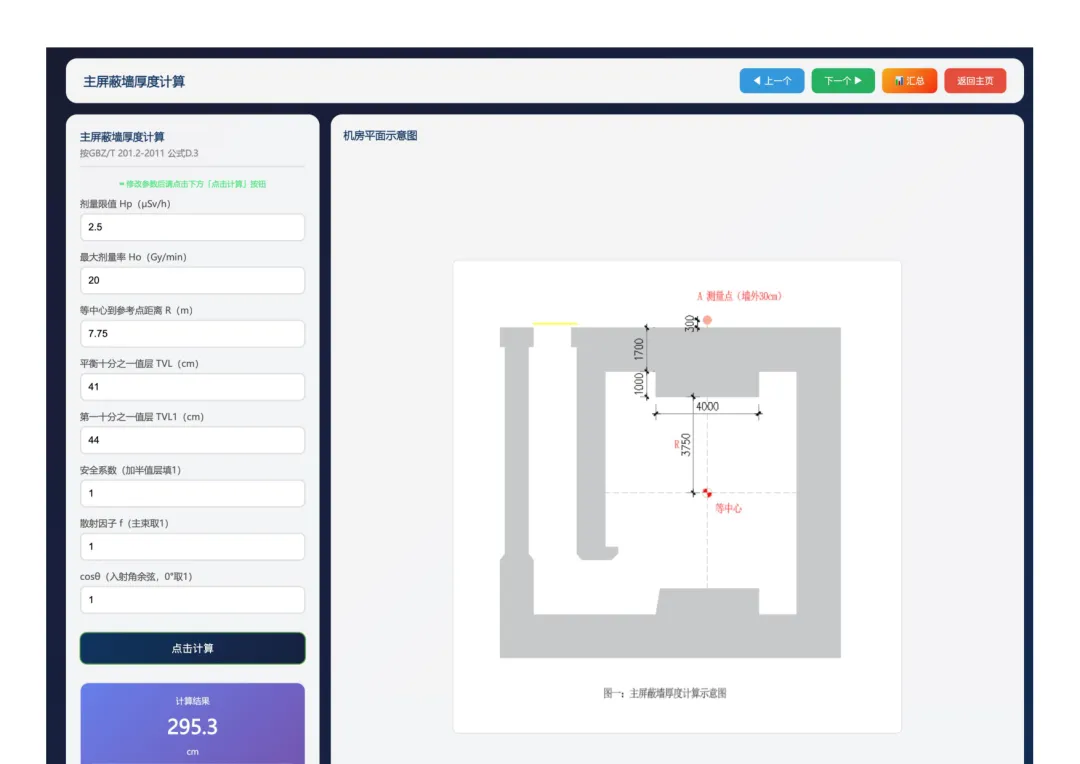

图5：主屏蔽墙厚度计算实测——左侧参数输入区，右侧机房平面示意图同步标注测点（墙外30cm）与关键尺寸，结果295.3cm即算即得

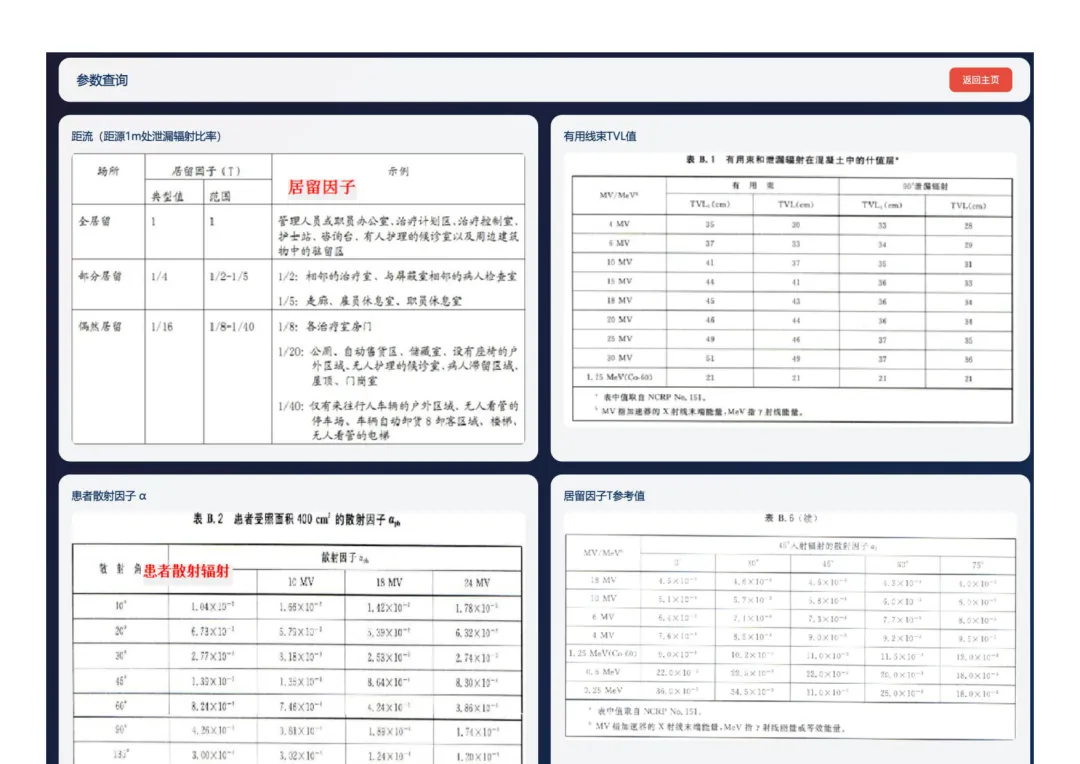

参数查询模块把标准附录搬进了系统：居留因子T（全居留1、部分居留1/4、偶然居留1/16，附场所举例）、混凝土TVL表（4~25MV及Co-60，注明来源NCRP No.151）、患者散射因子α表（400 cm²受照面积，按散射角查）、散射因子参考值——查表不再翻PDF。

图6：参数查询模块——标准附录A/B内置：居留因子T、表B.1混凝土TVL值（注明NCRP No.151）、表B.2患者散射因子、表B.5利用因子

三、标准符合性分析：逐项对照GBZ/T 201.2—2011

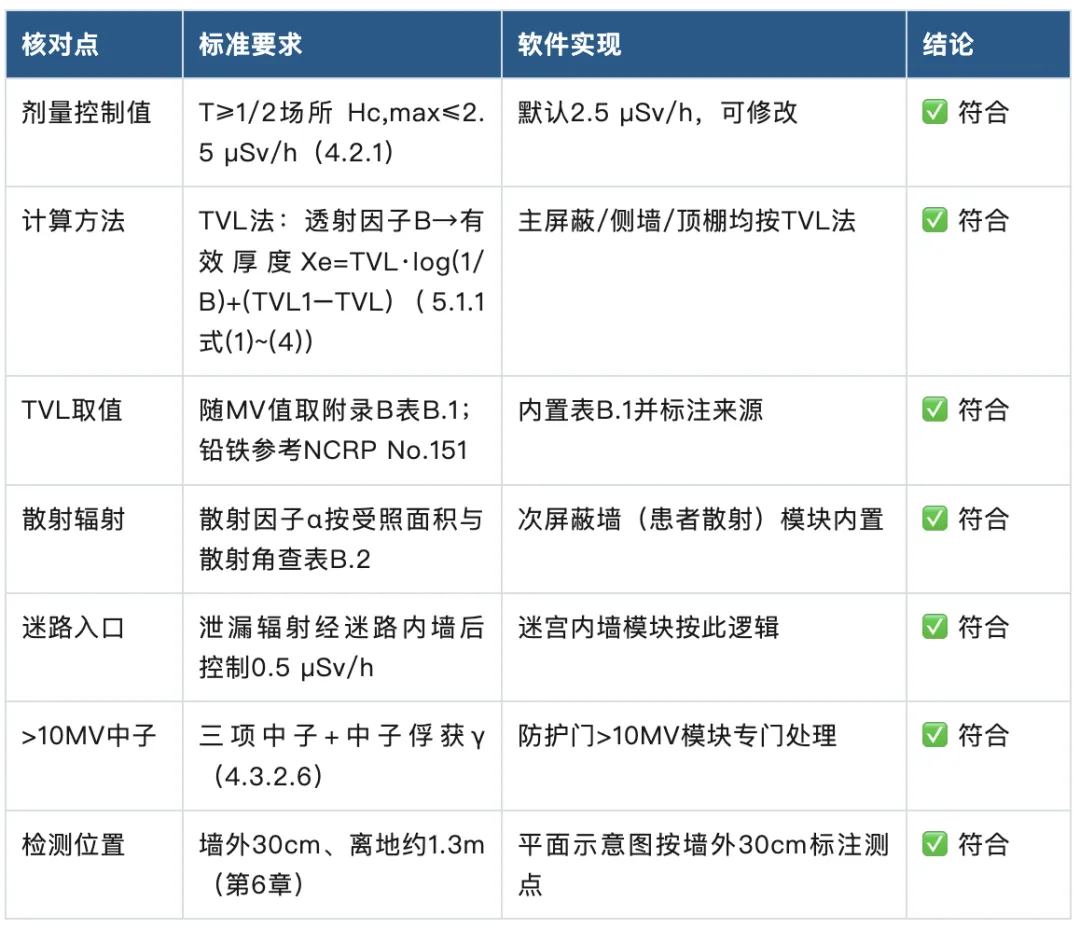

我们拿标准原文逐条核对了软件逻辑，结论：主体符合。

符合项

尚未覆盖、规划中的内容

• 天空散射与侧散射辐射核算（4.2.2b）——机房顶上方有高层建筑时必须考虑；
• 调强（IMRT）工况下工作负荷修正的专门指引（5.3.1示例场景）；
• 螺旋断层、赛博刀等特殊机型（附录D.2/D.3示例场景）。

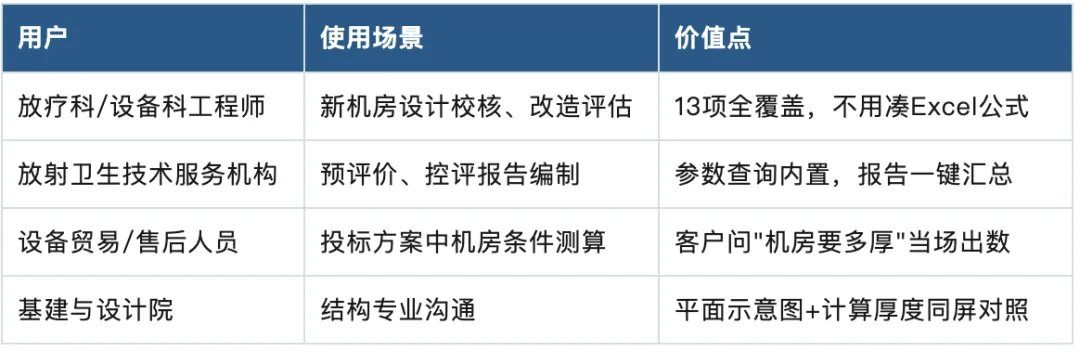

四、四类用户，各自怎么用

五、一个必须说清楚的边界

屏蔽计算软件算出的是设计值，不是验收值。机房建成后，必须按GBZ/T 201.2第6章和GBZ 121—2020要求，由具备资质的机构在墙外30cm处实测周围剂量当量率，以检测结果为准办理验收。计算值与实测值出现偏差时，先核查输入参数（距离、TVL、工作负荷）是否与实际一致。工具帮你看住设计端，检测闭环仍不可省。

六、测试招募

屏蔽计算系统当前为测试版，向以下同行开放试用：医院放疗科/设备科、放射卫生技术服务机构、设备贸易与售后人员。

• 参与方式：公众号后台私信"屏蔽计算"，获取试用入口；

• 通过网盘分享的文件：GBZT201.2-2011 放射治疗机房的辐射屏蔽规范第2部分：电子直线加速器放射治疗机房.pdf

  链接: https://pan.baidu.com/s/1NQHxi-6N7xHIFqxKL7AMsw 提取码: siwt

• 反馈渠道：系统内已内置问题反馈模块（工具问题/其他问题，附历史反馈记录），提交后可直接跟进处理进度。

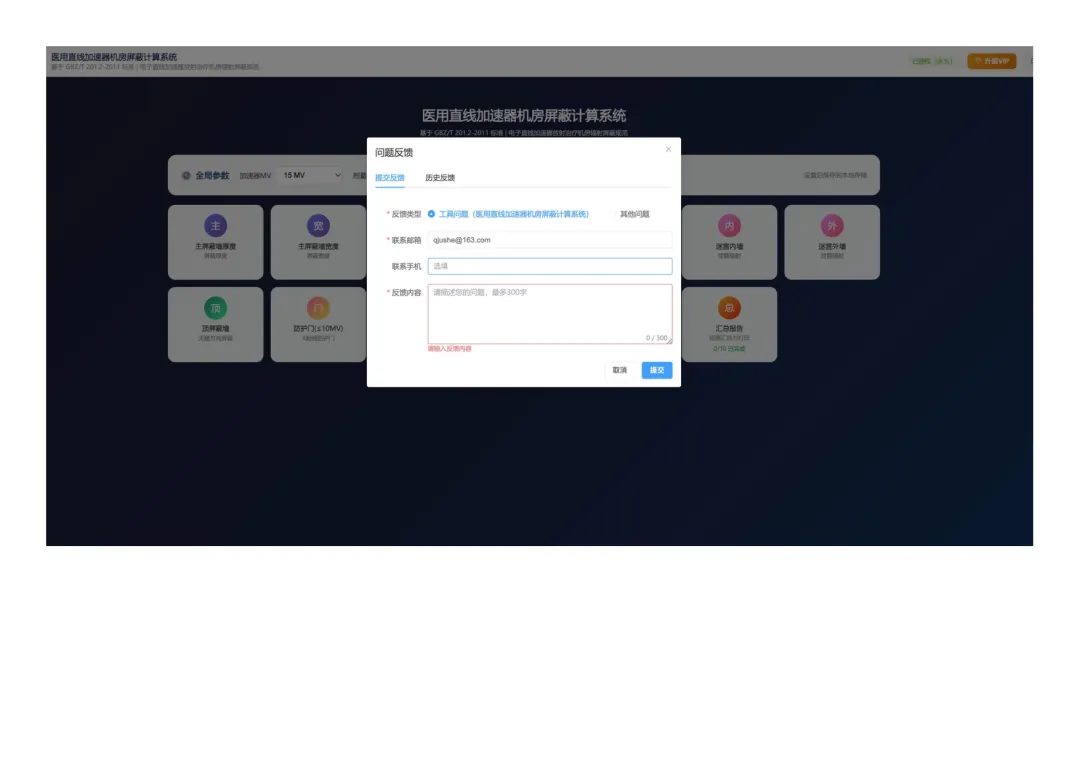

图7：问题反馈模块——问题类型/联系邮箱/手机/反馈内容四要素提交，支持历史反馈查询

互动时间：评论区聊聊，你的经验可能帮到正在筹建的同仁。
