CorelDRAW对象标注尺寸插件:批量生成宽高尺寸标注的实用工具

对象标注尺寸是一款运行在 CorelDRAW 中的云插件，可以对选中的图形对象自动生成宽度和高度尺寸标注。使用该插件时，无需手动绘制尺寸线或输入文字，只需选择对象并设置少量参数，即可为包装盒、产品图或工程示意图等批量添加清晰的长宽尺寸。适合平面设计师、包装设计师、印前制作人员以及经常需要快速标注尺寸的广告制作工作者使用。

适用场景

包装设计与印刷制版

在包装盒、标签、海报等设计稿中，通常需要向客户或印厂清晰标示各部位的实际尺寸。使用插件可以一键生成标准尺寸标注，避免手工绘制尺寸线带来的重复劳动。

产品手册与电商详情页

为产品轮廓图添加长宽尺寸说明，便于后续排版和前端展示。插件可以批量处理多个对象，让产品图尺寸信息更直观。

工程示意图与平面图

对多个矩形或不规则对象批量标注尺寸，并可利用序号功能对标注进行系统化管理，便于后期对照和整理。

操作步骤

第一步：打开插件界面

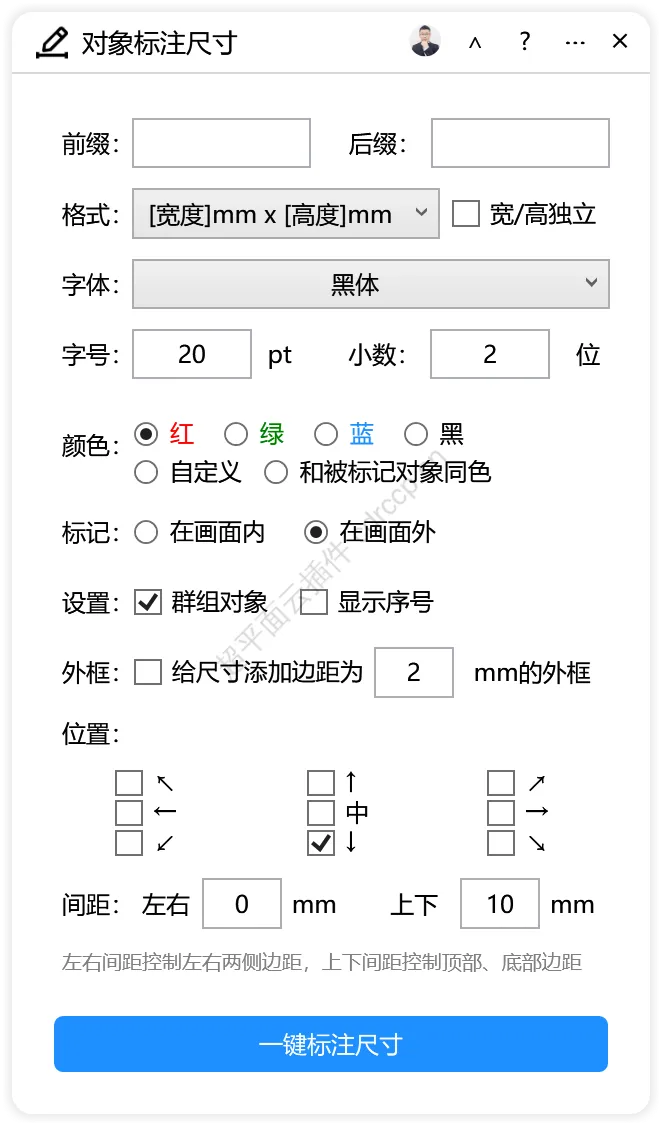

打开 CorelDRAW 并选中需要标注尺寸的图形对象，然后在云插件菜单中启动“对象标注尺寸”插件。插件运行后会弹出标题为“云插件”的设置窗口，所有参数都在该窗口中完成。

第二步：设置尺寸格式与前缀后缀

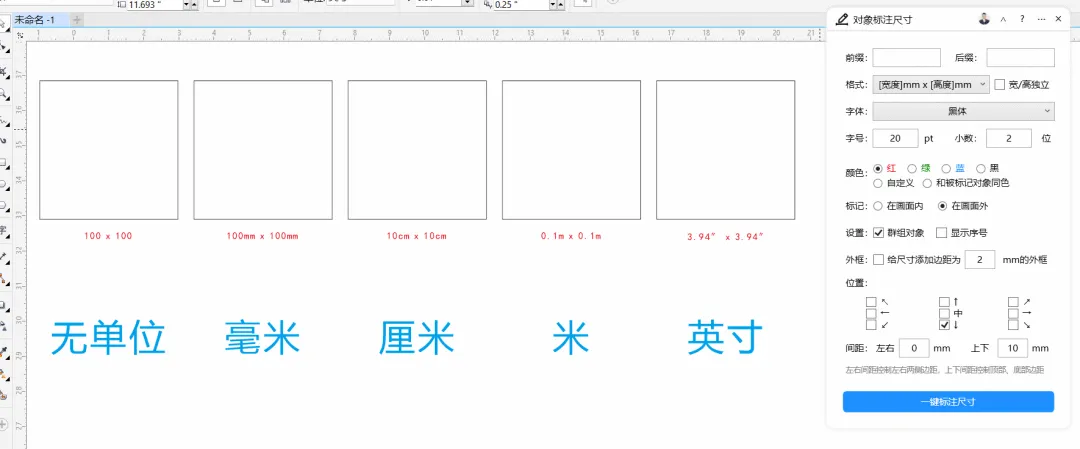

在“主要设置”区域中，先填写前缀和后缀，默认均为空，用于在尺寸文字前后添加自定义内容。然后从尺寸格式下拉框中选择显示模板，默认是“[宽度]mm x [高度]mm”，标注结果会显示为类似“150mm x 200mm”的形式。如果希望宽度和高度分别独立显示，可勾选“宽/高独立”复选框。

第三步：设置字体与字号

在字体下拉框中为标注文字选择字体，默认是“黑体”。如果字体列表中缺少所需字体或字体加载异常，插件会提示“请先配置要使用的字体”。字号输入框默认值为20，可根据画面大小调整。

第四步：设置尺寸倍数与缩放因子

尺寸倍数输入框用于控制标注的整体放大比例，默认值为2。缩放因子输入框用于对尺寸进行额外微调，默认值为1。如果不清楚具体作用，可以查看插件窗口中的“尺寸倍数说明”提示。

第五步：选择标注颜色

在颜色区域选择标注文字和线条的颜色，默认选中“红”。可选颜色包括红、绿、蓝、黑、自定义，以及“和被标记对象同色”。如果选择“自定义”，插件会打开颜色选择窗口，若调用失败会提示“选择颜色异常”。当画面中对象颜色较多时，使用“和被标记对象同色”可以让标注自动匹配对象颜色，保持画面协调。

第六步：设置标注位置

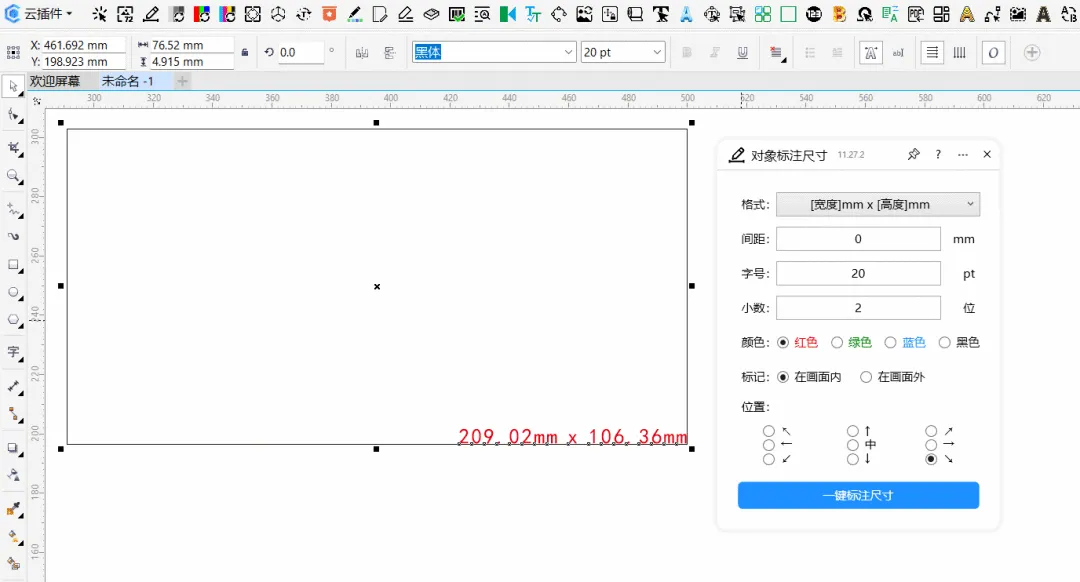

标注位置分为“在画面内”和“在画面外”，默认选择“在画面内”。该选项决定尺寸文字相对被标注对象的放置区域。例如，“在画面内”配合“右下角”的效果如下。

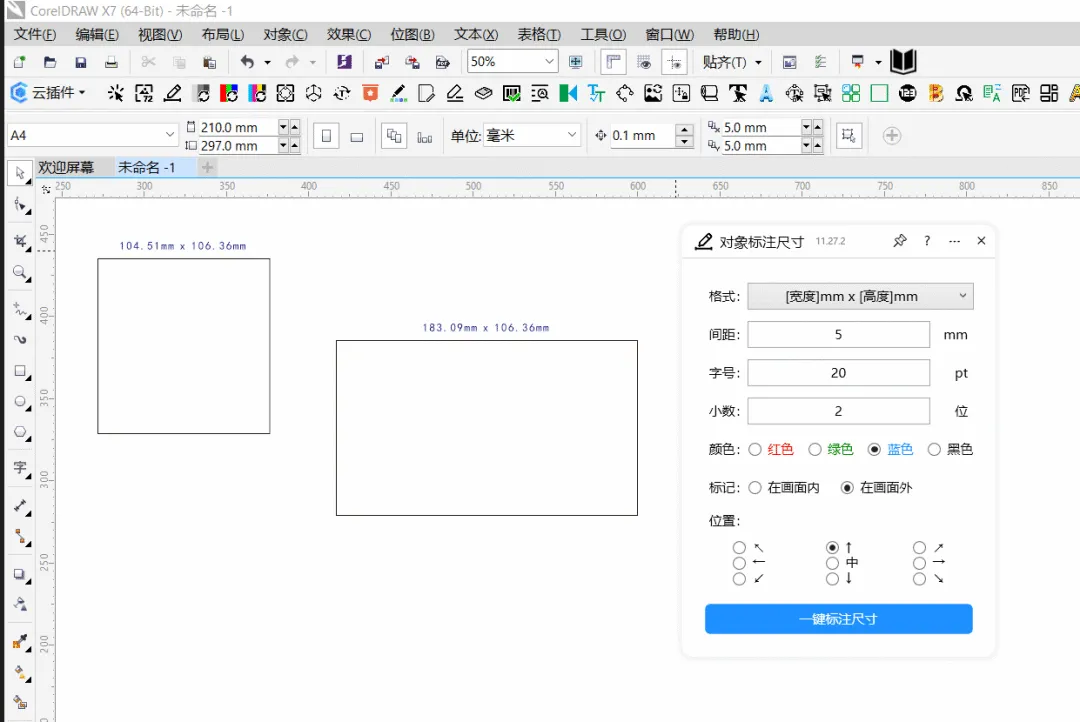

而“在画面外”配合“顶部”的效果如下。

第七步：设置群组与序号

“群组对象”复选框默认为勾选状态，开启后标注线和文字会组合为一个整体。若需要对多个对象进行编号标注，可勾选“显示序号”，并在“号”文本框中设置序号单位，默认值为“号”。勾选后，多个对象可以生成类似“1号、2号、3号”的标注效果，方便批量对照。

第八步：设置边距与方向

勾选“给尺寸添加边距为”后，可以在边距值输入框中设置标注与对象之间的距离，默认值为2。方向复选框提供↖、↑、↗、←、→、中、↙、↓、↘九个方向，其中“↓”默认勾选。左右偏移和上下偏移输入框用于微调标记的位置，默认值均为0。当多个对象排列紧密时，通过选择不同方向可以避免标注重叠。

第九步：执行标注

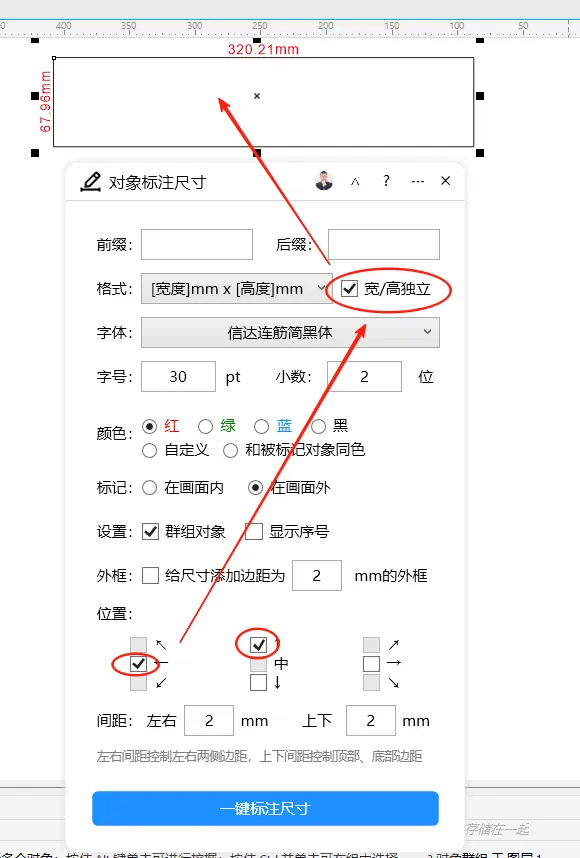

确认所有参数无误后，点击窗口下方的“一键标注尺寸”按钮，插件将按当前设置为选中对象生成尺寸标注。例如，勾选“宽/高独立”后，宽度和高度会分别显示，效果如下图。

参数说明

常见问题

Q1：点击“一键标注尺寸”后没有反应，怎么办？

答：首先确认 CorelDRAW 中是否已经选中了至少一个对象。该插件需要基于选中对象生成标注，未选择对象时不会执行操作。其次，检查插件窗口是否完整加载，如果界面控件显示异常，可以尝试重新打开插件。

Q2：标注文字显示为方框或乱码，如何解决？

答：这种情况通常与字体配置有关。请检查“字体”下拉框中选择的字体是否已安装在系统中。如果看到提示“请先配置要使用的字体”，说明当前没有可用字体或字体加载失败，需要先在系统中安装相应字体，或联系插件提供方确认支持的字体列表。

Q3：标注颜色无法修改，提示“选择颜色异常”是什么意思？

答：该提示出现在选择“自定义”颜色时，可能是颜色选择窗口调用失败导致的。建议先使用预设颜色（红、绿、蓝、黑）或“和被标记对象同色”选项。如果必须使用自定义颜色，可以尝试以管理员身份运行 CorelDRAW，或检查系统颜色对话框是否被安全软件阻止。

Q4：标注尺寸与实际对象大小不一致，如何调整？

答：可以通过“尺寸倍数”和“缩放因子”两个参数进行调节。尺寸倍数默认值为2，用于整体放大或缩小标注；缩放因子默认值为1，用于精细调整。如果标注过大，可将尺寸倍数改为1或更小；如果标注过小，可适当增大该值。具体含义也可以参考插件中的“尺寸倍数说明”提示。

Q5：打开字体配置窗口时出错，提示“打开字体配置窗口出错”，怎么办？

答：该错误通常与插件权限或界面资源加载有关。建议保存当前工作文件后重启 CorelDRAW，并确保插件文件完整。如果问题持续出现，可以检查 CorelDRAW 版本是否与插件兼容，或联系技术支持获取帮助。

总结

对象标注尺寸插件将 CorelDRAW 中的尺寸标注工作简化为“选中对象—设置参数—执行标注”三个环节。使用时最需要关注字体配置、尺寸倍数、颜色选择和标注位置四个方面。新手用户可以先使用默认参数执行一次，观察效果后再逐步调整前缀、后缀、边距和方向等细节。如果遇到字体或颜色相关的异常提示，可优先检查系统环境和插件权限。
