TT批打印:CAD批量打印插件·批打到文件(图框型)教程
TT批打印:CAD批量打印插件·批打到文件(图框型)教程批打到文件(图框型)模式，可以批量打印图纸，且可以根据图框信息，按照设置的命名规则，将自动识别并把打出来的文件命名。打印前，你需要录入一次图框并设定命名规则，今后可以复用，图框需要是一个块（普通块、参照均可）；如果嫌麻烦，也没有命名需求，可以采用批打到文件（通用型）直接打印。 1、选择-图框信息录入。

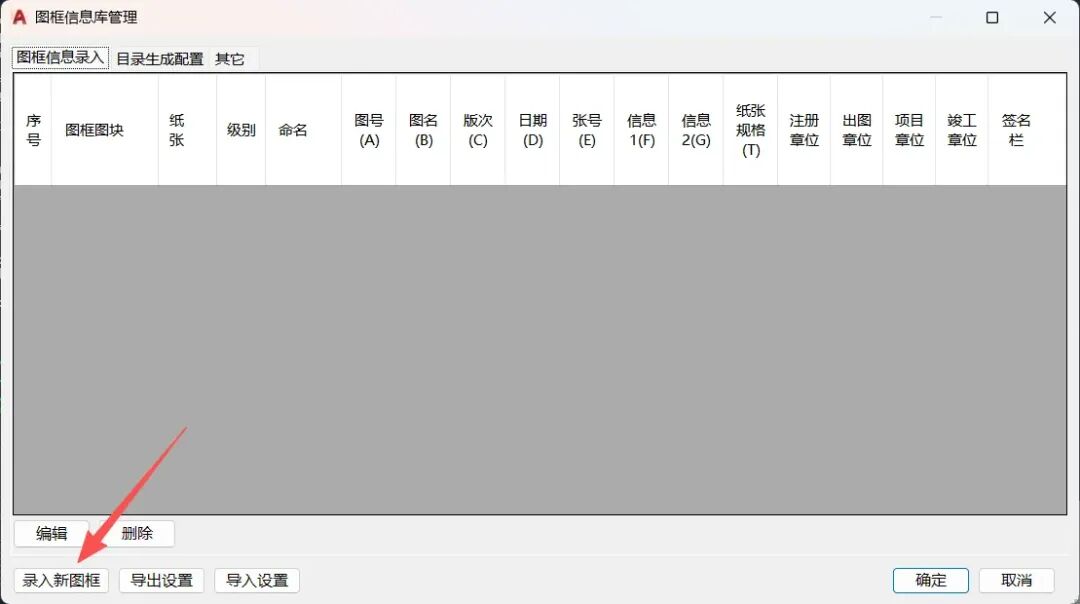

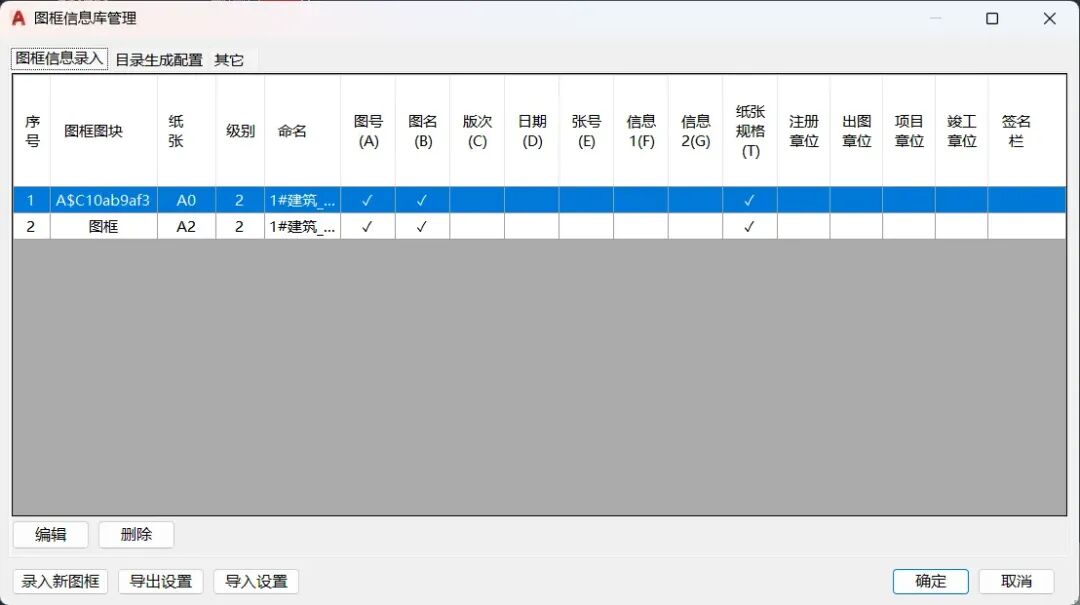

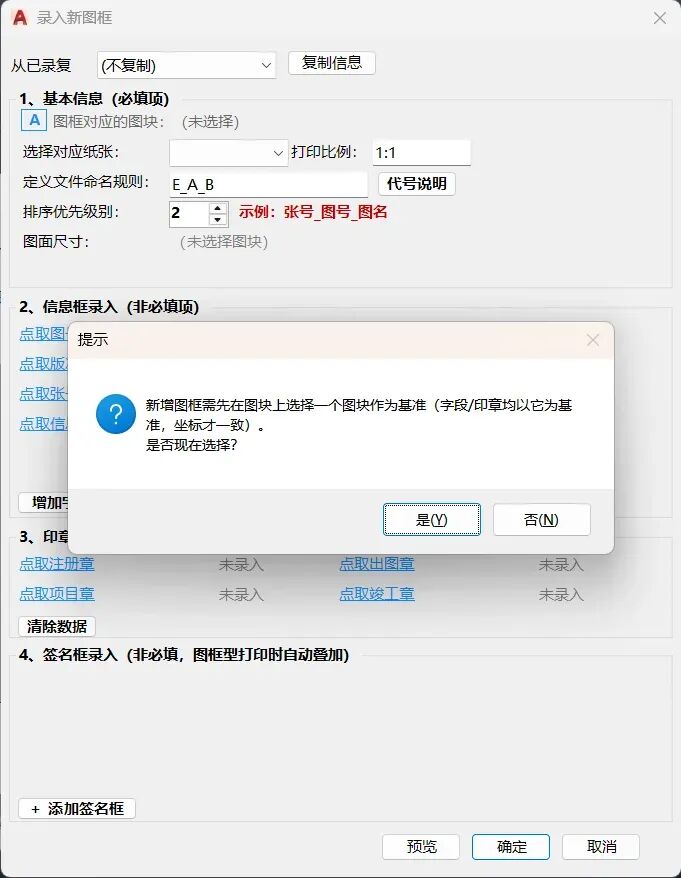

2、选择-录入新图框，图框必须是一个块，如果不是块，建一个矩形框块，然后拷贝到图框上也行，参照图框可以被直接识别为参照块。
3、根据提示，选择图框块，可以是普通块，可以是外部参照，可以在布局，也可以在模型里，同名的块会被认为同一个设定块。
4、录入字段，自己点取，框选位置

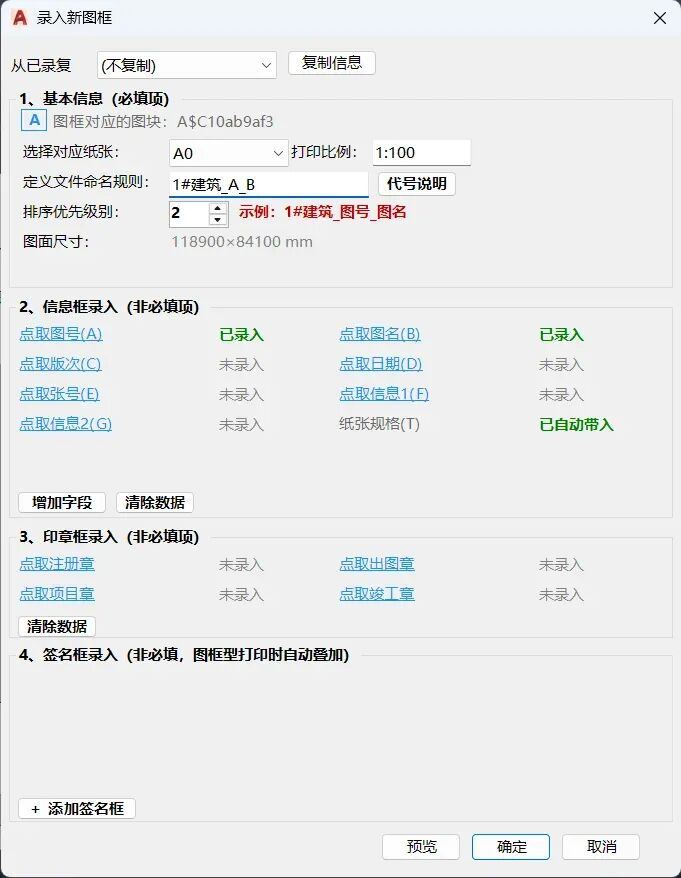

5、录入完后，可以在命名规则中，输入连接方式、符号、其他名称等，图框录入详细的操作后续单独文章介绍。

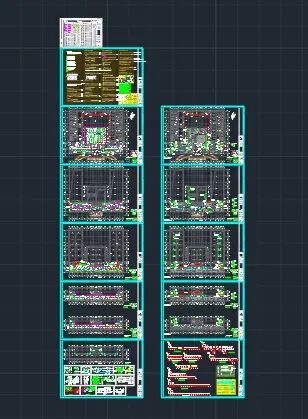

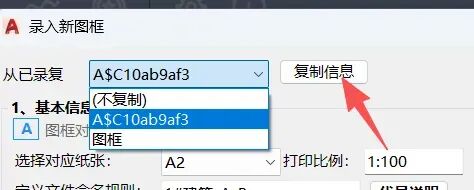

6、因为图中有两个不同的图块，大小也不同，但是两者图框信息相对位置关系是一致，所以可以直接复制，录入的图框信息，就不需要重复录入了。
7、选择-批打到文件（图框型）
8、左键框选图纸

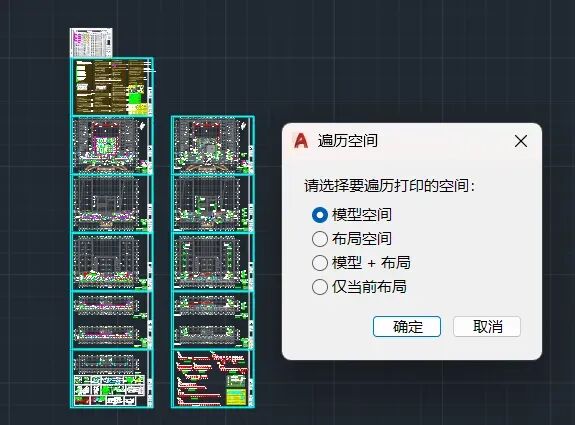

9、或者右键遍历空间，遍历空间提供四种选择：模型空间、布局空间、模型+布局、仅当前布局。

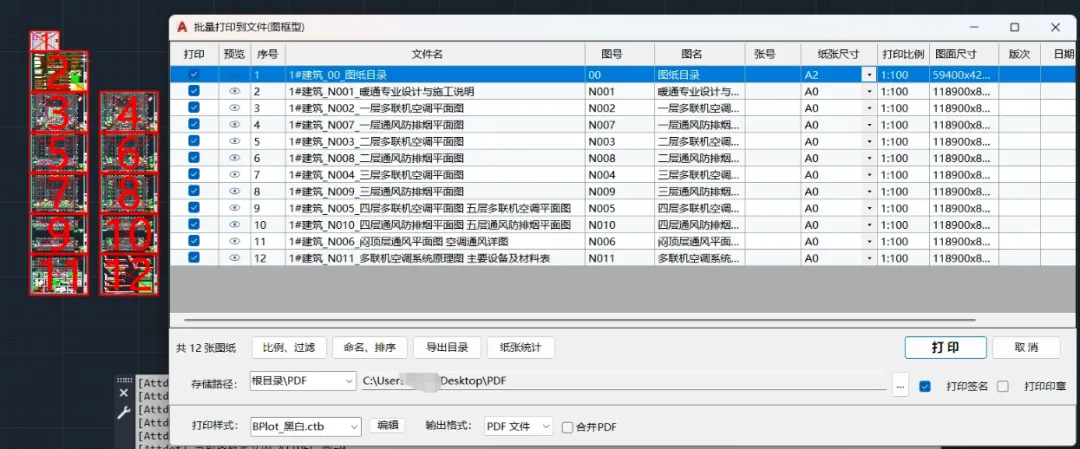

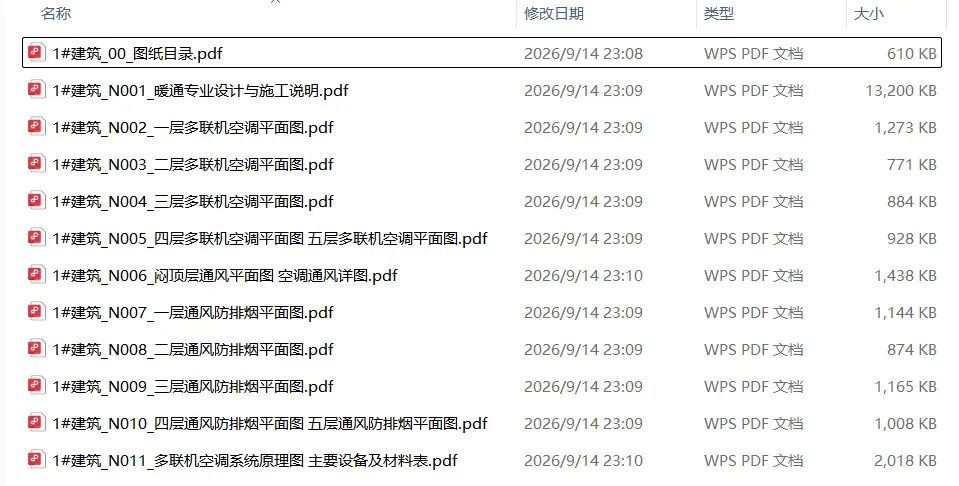

10、识别出图框信息，并提取出图框字段信息，及组成文件名；可以勾选是否打印，以及点眼睛预览（第一次预览一般稍慢，之后正常），纸张尺寸，打印比例，如果有识别错误，也可以手动修改，一般不会。序号及文件名等标题行双击可以逆序或倒序；纸张尺寸标题行双击可以统一修改，也可以各行单独修改，比例会自动匹配；打印比例标题行双击也可以统一修改或各行单独修改，但前提是需要把纸张尺寸列下拉设置成自定义纸张后，可任意修改比例。

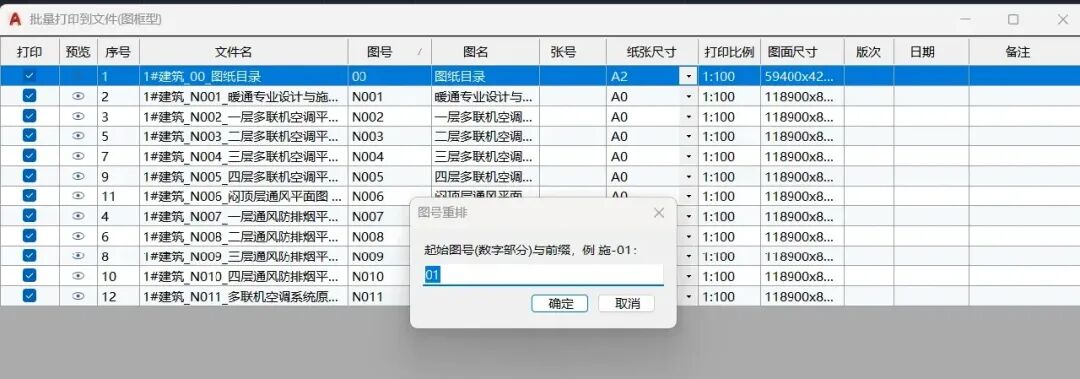

11、双击图号，可以手动自定义修改

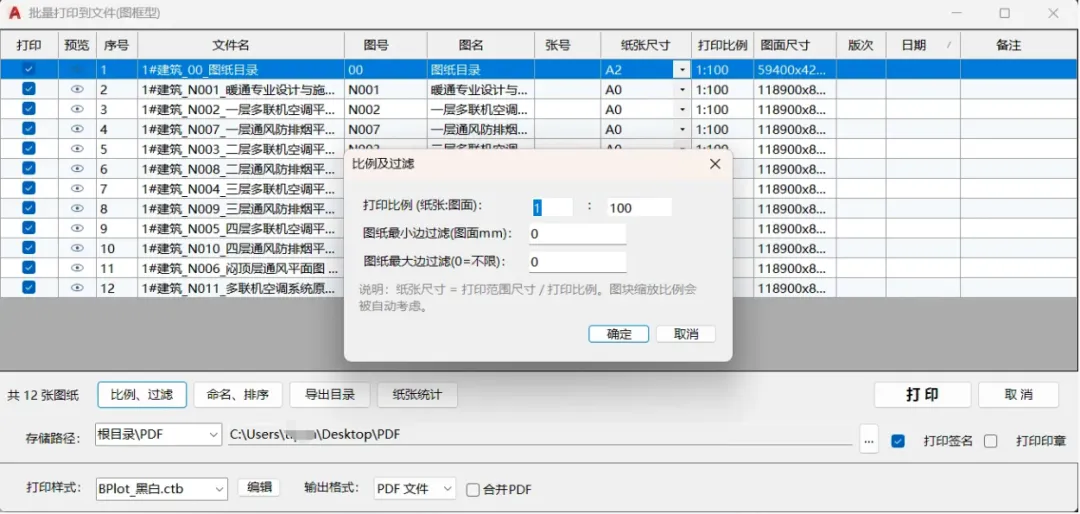

12、比例及过滤窗口中，统一修改打印比例时，可以不需要考虑纸张尺寸是否有设置成自定义尺寸，可自动判断；对于识别出的有较大或者较小图框，也可以设置过滤。

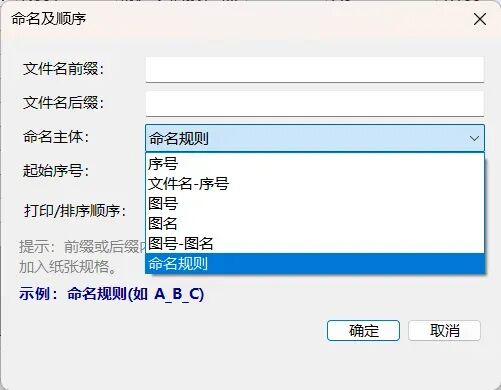

13、文件名前后缀可以修改，命名方式也提供多种。

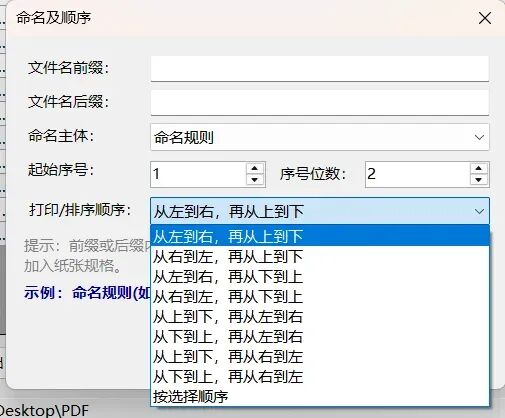

14、打印顺序也提供多种，以及可以按照选择的顺序来打印。

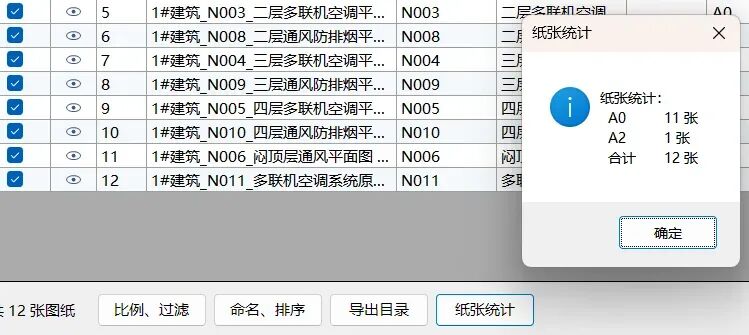

15、可以导出目录，统计图纸信息。

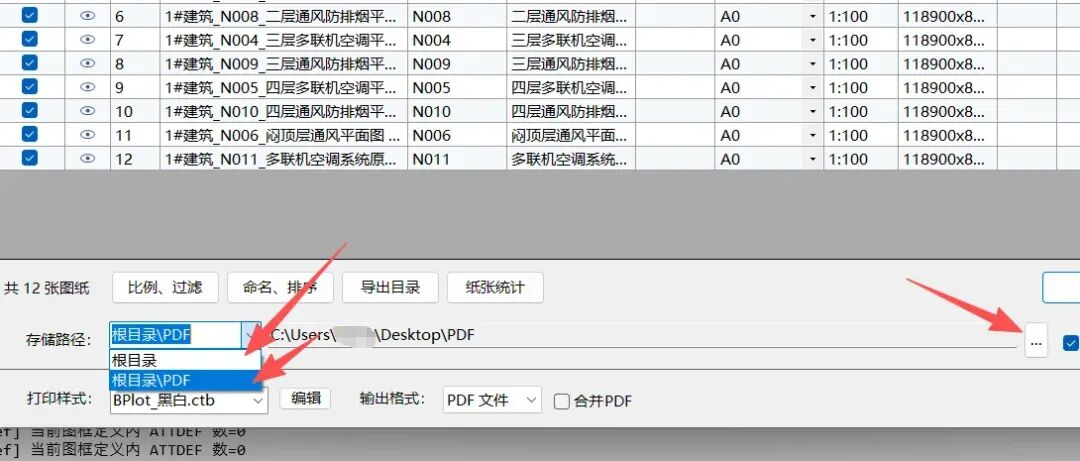

16、提供三种打印输出路径，包括自定义路径、根目录、更目录下\PDF。

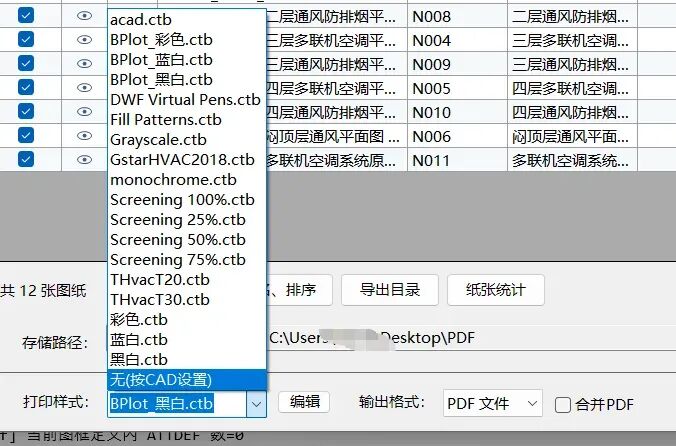

17、打印样式可以选择和编辑。

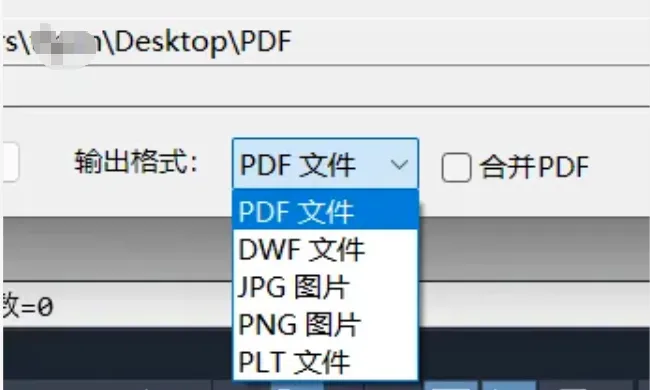

18、输出文件为PDF、DWF、JPG、PNG、PLT，PDF还提供打印后合并。

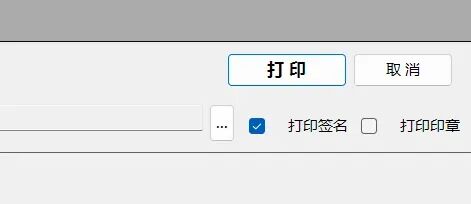

19、打印签名，打印印章，需要你在签名应用和印章应用中设置好签名和印章，并在录入图框时，统一设置一次签名和印章；当打印需要签名和印章时，直接勾选，此图框的签名、印章不会在图纸上显示，仅勾选打印时会打印出来，具有一定安全性。

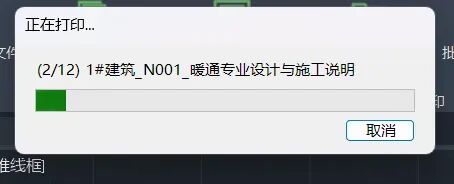

20、打印进度提示

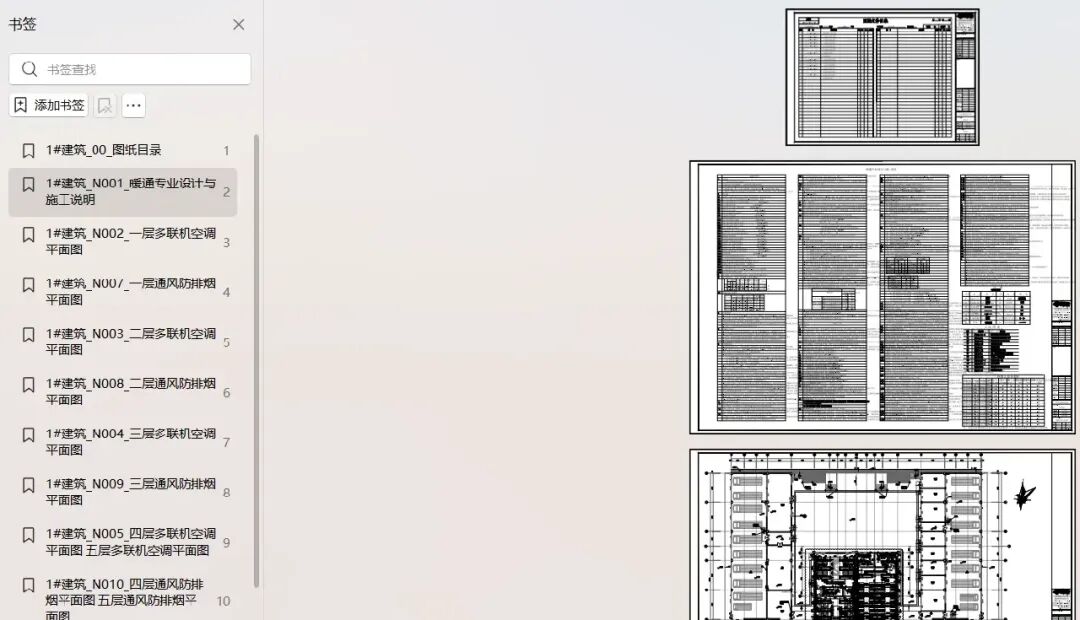

21、合并打印出来的效果，有各张图纸的书签。
22、单张打印的效果，基本可以秒打。
