二极管专项习题

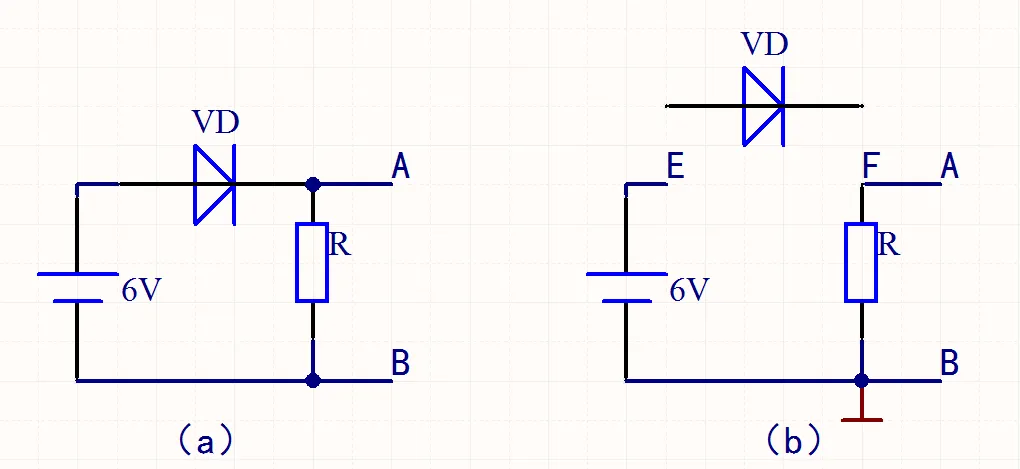

二极管专项习题【例2】判断图（a）中二极管是否导通，并求二极管为硅管时的UAB。
【解析】首先分析二极管VD的工作状态，然后再进行有关计算。 二极管导通需同时具备两个条件：一是加正向电压（正极电位高于负极电位）；二是正向电压值（正极与负极的电位差）大于等于死区电压。两个条件中任意一个不满足，二极管均不能导通。 本题解题的关键是确定二极管VD正负极的电位值，按以下步骤进行： 1.移去二极管；2.找参考点；3.确定两断开点电位值；4.比较电位，判断二极管工作状态。 解： 1.移去二极管VD，如图（b）所示，两断开点设为E（VD正极）、F（VD负极）； 2.设B点为参考点； 3.E点（VD正极）电位为从E点到参考点之间所有电压的代数和即+6V，F点（VD负极）电位为从F点到参考点之间所有电压的代数和即0V（因为电路断开，无电流，电阻R上无压降）； 4.VD正极电位+6V大于负极电位0V，且正极与负极的电位差UEF=6V＞0.5V，所以二极管导通。 二极管为硅管，导通后两端电压为0.7V，UAB等于从A点到B点所走路径上所有电压的代数和，从A走到B的过程中，先经过电压的正极取正值，先经过电压的负极取负值，如图（c）所示，所以UAB=-0.7V+6V=5.3V。
