基于Creo平台的PCBA相关软件

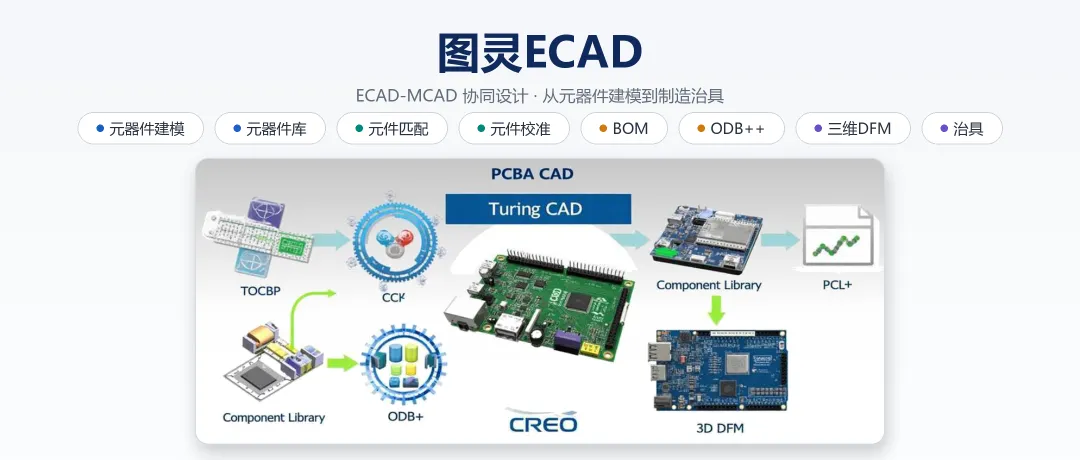

基于Creo平台的PCBA相关软件一、简介 图灵ECAD 是面向 Creo Parametric 的 ECAD-MCAD 协同设计插件，集成元器件创建、元件库管理、元件转换、模型简化、模型标记、元件校准、BOM 生成、ODB++ 数据交换、PCBA 装配、3D DFM 可制造性分析及治具设计等 11 项核心功能，打通从元器件建模到工艺验证的全流程数据链路，帮助电子电气与结构设计团队在同一平台完成协同设计，缩短研发周期、降低试产风险。
二、正文

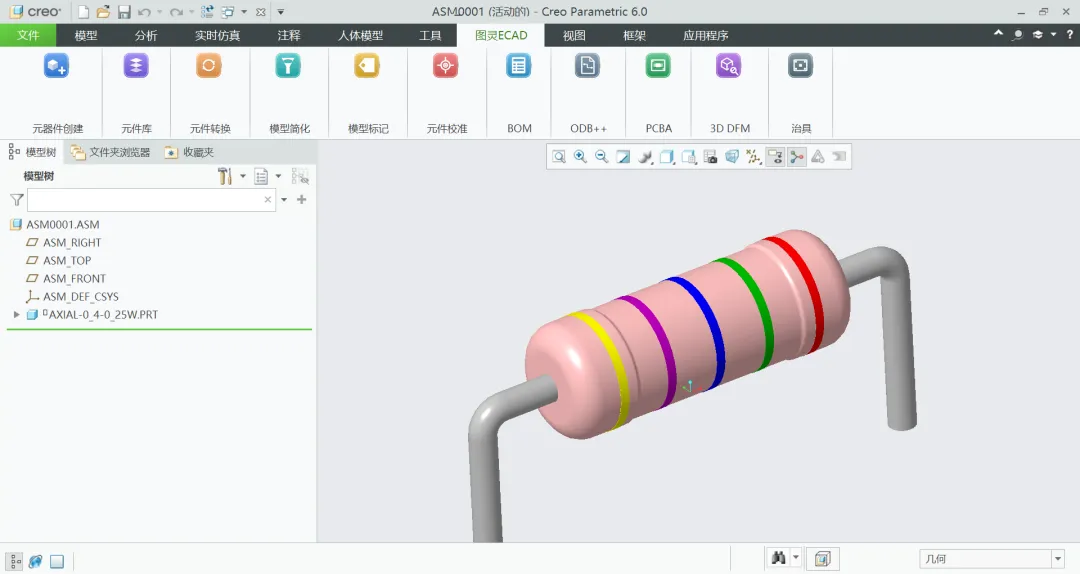

周五下午 4 点，PCB 那边发来第 3 版 ODB++。 你打开 Creo，开始拼封装、对基准、挪器件。两个小时后装配体终于不报干涉了，DFM 检查又跳出十几条问题。逐条改完，再把数据导出去做治具验证，天已经黑了。 这套流程，做结构的工程师太熟了。 数据在 EDA 和 CAD 软件之间来回倒，每倒一次，就要对一次格式，冒一次错。而问题发现得越晚，改起来的价钱越贵。 图灵ECAD 要解决的，就是这件事。 一条工具栏，装下全流程 图灵ECAD 是一套跑在 Creo Parametric 里的 ECAD-MCAD 协同插件。 11 个功能按钮，覆盖从元器件建模到工艺验证的完整闭环：元器件创建、元件库、元件转换、模型简化、模型标记、元件校准、BOM、ODB++、PCBA、3D DFM、治具自动化设计。 下面按一个项目的实际顺序，把它们串起来讲。 1 建模，建一次处处能用 每个新项目开始，重复建 3D 元器件是躲不开的活。 「元器件创建」帮你把这件事变快：输入封装参数，生成标准 3D 模型，常用规格可以批量处理。 建好的模型直接进「元件库」。团队共用一个库，检索、调用、更新都在 Creo 里完成。上个项目建过的 0603 电容，这个项目一秒调出。 2 转换，格式的事软件内解决 PCB 侧给的料，格式经常对不上。 「元件转换」处理各类数据格式的互转，「模型简化」把不参与装配细节的模型按需轻量化。几百个器件的大装配，转完照样转得动。 验证仿真、外观评审用简化模型，精细检查再换回原模型，两套需求一套搞定。 3 校准，装配一次对准 跨软件导过来的模型，基准经常是乱的。 「模型标记」给模型打上基准和关键信息，「元件校准」按基准精确定位。装配关系一次对准，后面改版重来，基准还在。 4 贯通，从 PCB 到 BOM 一路走完 「ODB++」直接读入 PCB 设计数据，BOM自动完成位号匹配和物料关联，快速生成 PCBA 装配所需的完整数据，并直接输出可制造性检查结果。 板厂的料、结构的活，出自同一份数据。版本对不上这种事，从根上断了。 5 拦截，问题停在设计端 试产之后才发现装配干涉，代价是开一套模的钱。 「3D DFM」在设计阶段就跑可制造性检查，间距、高度、装配顺序，提前暴露问题。「治具」就地完成测试治具设计，验证环节同样不用换软件。 改图的时候发现问题，永远比开工之后便宜。 写在最后 结构工程师的时间，应该花在结构上。 图灵ECAD 把 ECAD 协同里的重复劳动交给工具，把跨软件的数据搬运降到最低。11 个按钮背后，是同一份数据从头流到尾。 想了解插件详情或申请试用，评论区留言，或后台私信。
