QT自定义控件之化工生产安全管理(源码开源)

发布时间：2026-09-16 16:59:38 最近访问：2026-09-16 16:59:37

一、前言

做工业组态、工厂数字孪生面板的同学应该都见过这类效果图：带储罐、泵体、管道流向、测点数据、告警面板的 2.5D 工艺监控大屏。这次设计的要素也是来自于这种，然后这次的技术方案依然是：Qt + QPainter+C++。

选用 QPainter 复刻了一套化工生产安全管理组态界面，不用重型 3D 引擎，结合AI+纯 C+++Qt 来进行绘图，就能实现储罐、泵、阀门、管线流动动画、数据面板、状态色标。关于这次的设计，最近也有很多人来咨询我一些问题，后面答疑环节来给大家一一说下。

适用场景：工业上位机、嵌入式工控屏，不需要浏览器环境，性能可控，可对接后端采集到的实时测点数据。

二、作品展示

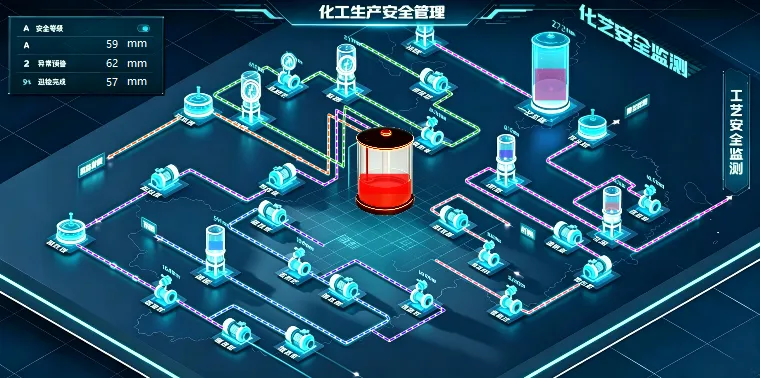

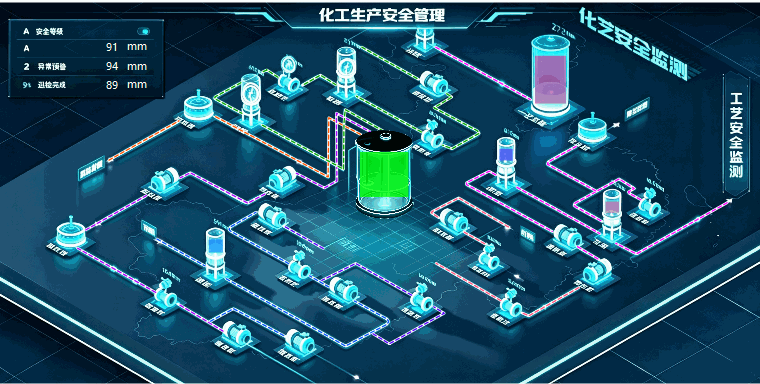

首先来进行作品展示下：

画面核心元素：

2.5D 等轴测视角：储罐、泵体、压力表、阀门等设备
带颜色区分的工艺管线：红绿紫不同介质管道，带流动箭头动画
仿真实时数据面板：安全等级、异常预警、巡检完成度等指标
设备状态渲染：储罐液位动态变化、告警高亮
网格背景 + 科技感外发光 UI，整体深色工业监控风格

开发的核心亮点：

1、储罐液位动态绘制

储罐是本图最显眼的组件。实现方式：

储罐外壳：借助AI来帮助更好的实现炫酷的效果，具体的细节调控可能有些毛刺，但是目前在仿真这块完全是够用了，大家也可以自行优化的更好点。

内部液体：根据实时数据（液位百分比），绘制对应高度的填充区域，液体使用径向渐变。这个接口可实现外部暴露出来，可对接实时数据来进行模拟量的分析及后期增加图表等更加形象化，这个后期博客也可考虑增加。

动态更新：外部采集到液位数据更新对象成员变量，定时器触发update()，触发重绘。

2、管道流体流动动画

区分不同介质管线，使用不同颜色、虚线样式做区分；利用QPainter结合定时器偏移算法，实现管道内部介质流动动画，直观模拟管路介质输送、启停状态，让静态工艺画面具备动态可视化能力。

3、告警渲染

左上角信息面板也是 QPainter 绘制。好处：面板和工艺画面是一体的，缩放、平移时不会错位。目前暂做仿真效果，大家如果有需要可再稍加修改下。

矩形背景 + 半透明填充 + 描边发光；

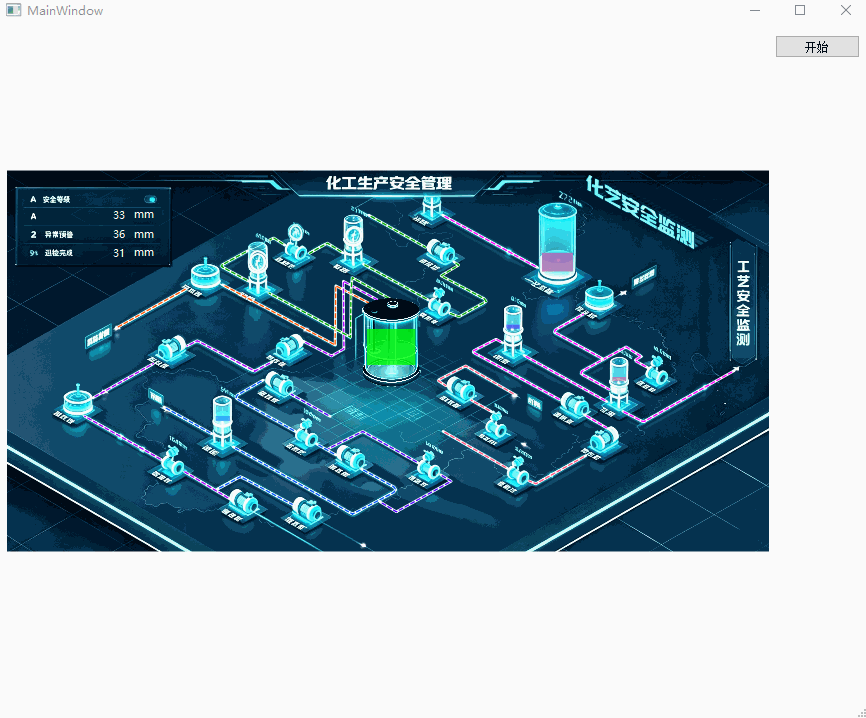

异常预警数据低于警告线时，中间罐体自动变红闪烁（定时器切换颜色标记）。当高于警告线时，会自动切换成蓝色统一罐体。

三、实现流程

1、主窗口结构

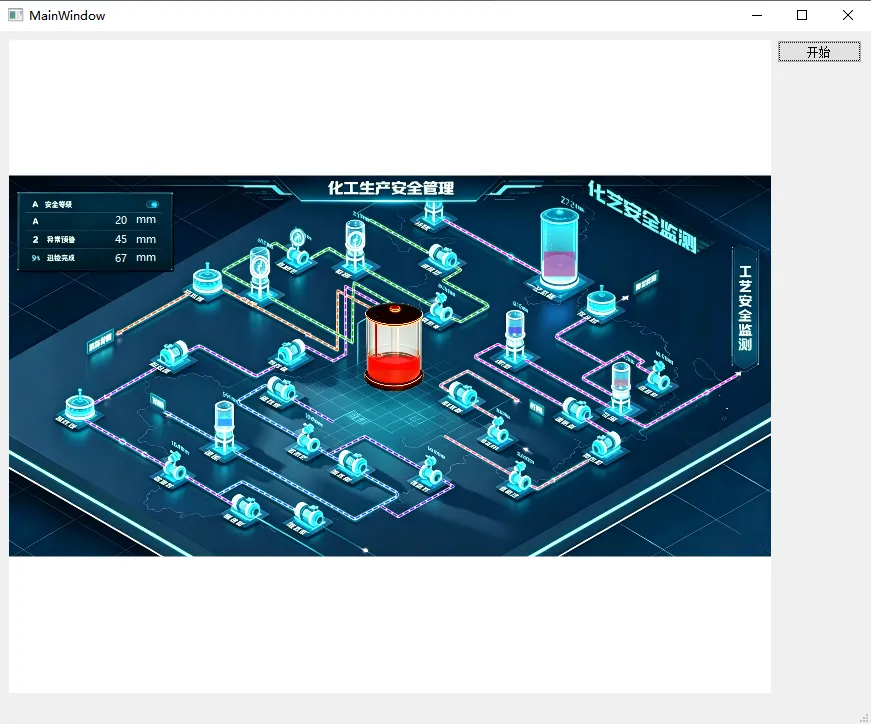

主窗口MainWindow，右上角放置普通 QPushButton【开始】按钮；中心放置我们自定义的绘图控件CustomWidget（继承自QWidget）

static constexpr int kWarningLine = 50;      // 警戒线static constexpr int kMaxValue    = 100;     // 最大值static constexpr int kMinValue    = 0;       // 最小值static constexpr int kStep        = 5;       // 步长static constexpr int kJarWidgetIndex = 8;    // 控件索引int m_direction   = 1;                       // 1 表示递增，-1 表示递减static const QString kBlueJar = ":/img/blue_jar.png";static const QString kRedJar  = ":/img/red_jar.png";MainWindow::MainWindow(QWidget *parent)    : QMainWindow(parent)    , ui(new Ui::MainWindow){    ui->setupUi(this);    m_Timer = new QTimer(this);    connect(m_Timer,SIGNAL(timeout()),this,SLOT(SlotTimer()));    m_WarnTimer = new QTimer(this);    connect(m_WarnTimer,SIGNAL(timeout()),this,SLOT(SlotWarnTimer()));    //初始值    m_CurrentValue = 30;}

2、核心代码

本期的核心代码主要在CustomWidget.cpp中

部分代码展示：

#if defined(_MSC_VER) && (_MSC_VER >= 1600)# pragma execution_character_set("utf-8")#endifvoidrotateAndPaintRect(QPainter *painter, const QRectF &rect, int angle,bool isRound = false,int rx = 0,int ry = 0){qreal cx = 0;qreal cy = 0;cx = rect.center().x();cy = rect.center().y();painter->save();painter->translate(cx ,cy);painter->rotate(angle);QPointF drawOffset = rect.topLeft() - QPointF(cx,cy);painter->drawRect(drawOffset.x(), drawOffset.y(), rect.width(), rect.height());painter->restore();}voidDrawText(QPainter &painter,const QRectF &rect,QString str,double angle,int size,QString fontFamily,int textAlignment){QRectF rotatedRect(-rect.width()/2, -rect.height()/2, rect.width(), rect.height());qreal cx = rect.x() + rect.width() / 2;qreal cy = rect.y() + rect.height() / 2;QFont font = QFont(fontFamily, size);painter.setFont(font);painter.save();painter.translate(cx, cy);painter.scale(1, -1);painter.rotate(-angle);//旋转角度painter.drawText(rotatedRect,textAlignment,str);//恢复上面保存的状态painter.restore();}voidDrawImage(QPainter &painter, QImage &image, const QRectF &rect,double angle){QRectF rotatedRect(-rect.width()/2, -rect.height()/2, rect.width(), rect.height());painter.drawImage(rotatedRect, image);}
