让 AI 助手画零件图，尺寸不能靠它猜

我在 Claude Code 里说了一句：做一个 80×60×25 毫米的安装托盘，四角各一个 Ø4.5 的沉孔。助手没有回给我一张渲染图，它在项目里写了一个 Python 文件，跑了一遍，硬盘上多了 STEP、STL、3MF、GLB 四种模型文件，外加一张带标题栏的 PDF 图纸。全程在我这台机器上，没有任何一次把几何丢给远端服务。

干这件事的插件叫 text-to-cad^[1]，仓库里那句自我介绍是"给你的助手加上 CAD 超能力"。它由两层组成：一层是 12 个技能文件，告诉 AI 助手该按什么步骤做；另一层是一个叫 cadgen 的 Python 包，把 OpenCASCADE 7.9 这个工业几何内核、build123d 这套建模 API、一个本地查看器和一堆校验器捆在一起。Python 3.11 以上就能跑，MIT 协议。

我把它拉到本地翻了几天，原本想弄清楚"说句话就出一个 3D 模型"这件事能做到什么程度，最后被吸引住的却是另一个问题：它怎么防止 AI 在没人看着的时候乱填数字。

它不做"一句话生成模型"那件事

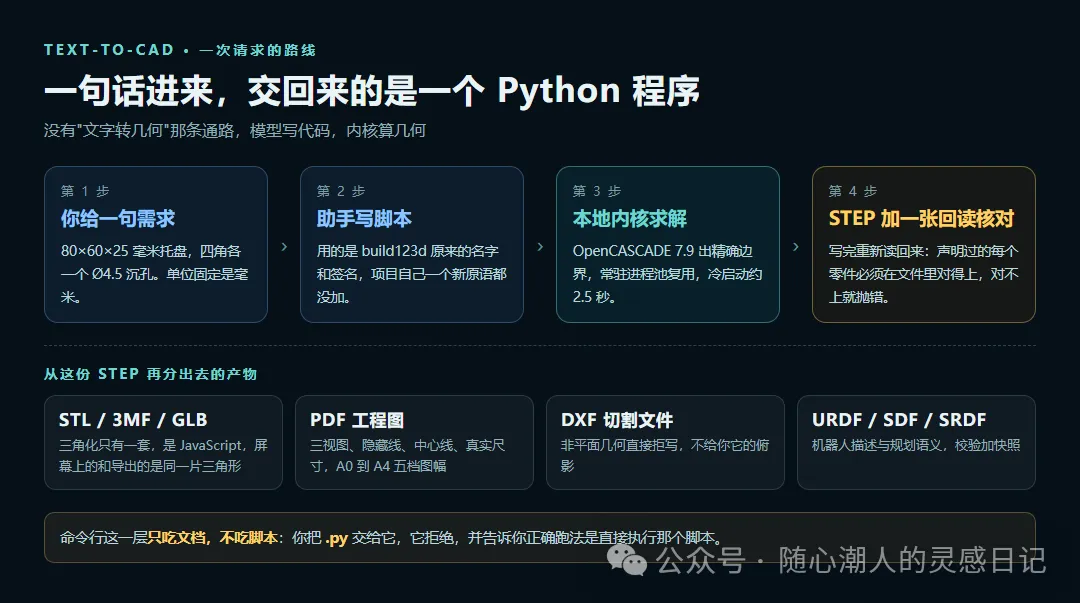

先说一个容易误会的地方。text-to-cad 里没有"文字转几何"这条通路。你把描述丢过去，助手要做的事是写一个建模脚本，然后运行它。

cadgen 的命令行只吃文档，不吃脚本。你给它一个 .py，它会拒绝，并告诉你正确的跑法是直接执行那个脚本。这条规矩在 packages/cadgen/README.md 里是第 7 条定律，实现落在 _internal/doors.py，抛出的错误直接点名该用哪个命令跑。

更反直觉的是，这个包自己一个新几何原语都没造。方体、圆柱、拉伸、旋转、倒圆角、布尔、阵列，全是 build123d 的东西，cadgen 只是把它们原样透出去。build123d.py 这个模块的注释把理由写得很直白：同名字、同签名，永不改进。因为大模型在训练里见过的就是 build123d 的本来面目，你给它套一层自己的壳，等于让它把已经学会的东西重新学一遍，还容易记岔。

壳还是有的，只是薄。六个装饰器负责"我要什么格式的产物"：@step、@dxf、@stl、@glb、@threemf 加一个 @eng_drawing；八个格式模块一共导出 15 个公开动词，做读取、构建、出图这类事；命令行有 24 个子命令，负责把已有文档转格式、校验机器人描述、渲染快照。工程图是唯一的例外，它没有动词，因为它的输入是一个在 Python 里拼出来的图纸对象。

这套设计的取舍很清楚：不追求"说一句话就出一个能看的模型"那种惊艳感，而是让助手去干一件它可以被检查的活。脚本写错了会报错，跑出来的文件是精确的边界表示，不是网格里长得像那么回事的一坨三角面。

它把"模型会算错"当成白纸黑字的前提

这是我打算抄到自己项目里的一部分。

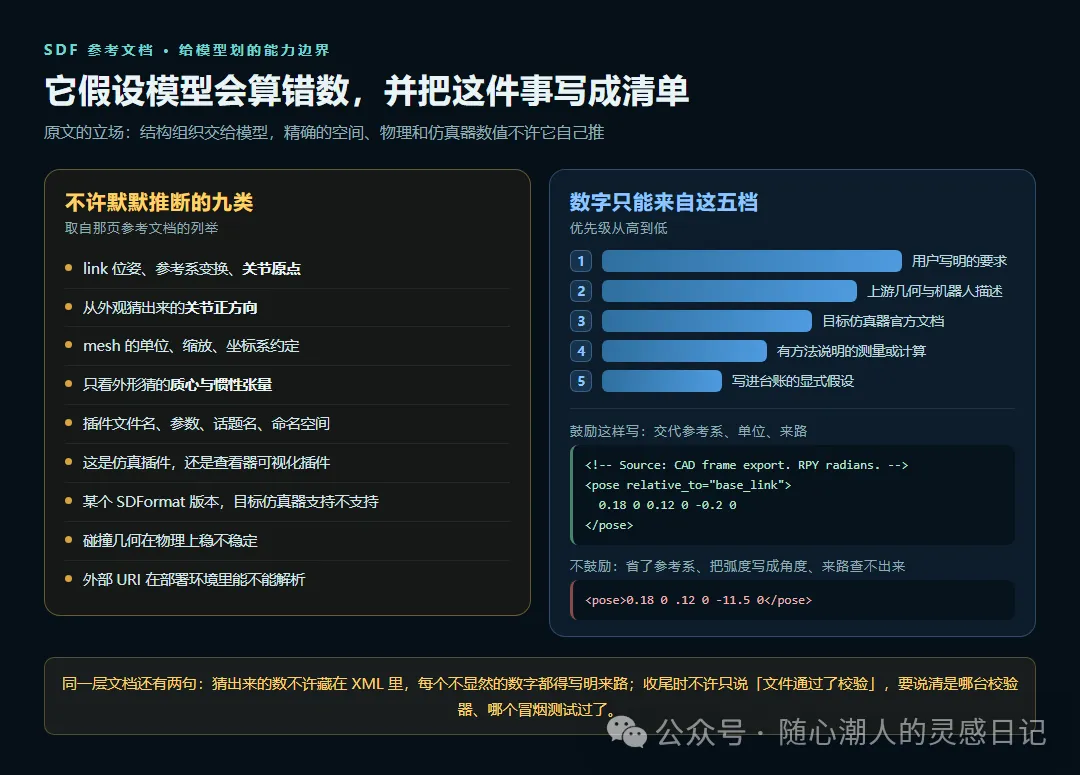

skills/sdf/references/llm-guardrails.md 开头一句话定了调：这个技能假定模型擅长把 SDFormat 文档组织成合理的结构，不擅长悄悄推算出精确的空间、物理和仿真器相关的数值。

然后它把"不擅长"摊开成一张清单，一共九类，不许模型自己推断：每个 link 的位姿、参考系变换、关节原点；从"看起来朝哪边"倒推出来的关节正方向；mesh 的单位、缩放和坐标系约定；只看外形就猜出来的质心和惯性张量；插件文件名、参数、话题名、命名空间；某个碰撞几何在物理上稳不稳定；外部 URI 在部署环境里能不能解析。

猜出来的数字不许藏在裸 XML 里。文档给了一个来源优先级，五个档位：用户写明的要求、上游几何或机器人描述里的原始数据、目标仿真器的官方文档、带方法说明的测量或计算结果、写进台账注释并同步到最终报告的显式假设。

它甚至贴了一组对照。鼓励这么写：

<!-- Source: project CAD frame export. RPY radians. --><poserelative_to="base_link">0.18 0 0.12 0 -0.2 0</pose>

不鼓励这么写：

<pose>0.18 0 .12 0 -11.5 0</pose>

后面这条没说参考系、把角度单位当弧度用、数值来路完全无从审计。三个毛病都不致命，等到机器人真的动不起来才致命。

同一层文档里还有两句更硬的。URDF 技能写：凡是算出来的数字都不许徒手填，惯性张量、跨几十个 link 的单位换算、镜像对称的变换，一律计算得出。SRDF 技能写：不要凭记忆敲任何 link 和 joint 的名字，先把 URDF 里的表抽出来，再从表里抄。

这三句话戳中了我自己踩过的坑。让助手改一个四轴机械臂的 URDF，它最容易在"这个关节的正方向到底是哪个"上出错，而且不会报错，只会给你一个转身方向反了的机器人。

工具只报事实，判断写在文档里

技能层一共 85 个文件、9,198 行。这里面 12 份 SKILL.md 入口只占 1,771 行，另有 43 份 references/ 共 5,329 行，等模型按需去读。入口的作用基本就是"这是什么任务、第一步做什么、细节在哪个文件"。

打印可行性检查（DfAM）这条线上有两个脚本，一个测网格可打印性，一个测注塑。它们的模块注释都自报家门：只出事实，不吐 pass/fail，合格不合格由流程和参考文档去判。

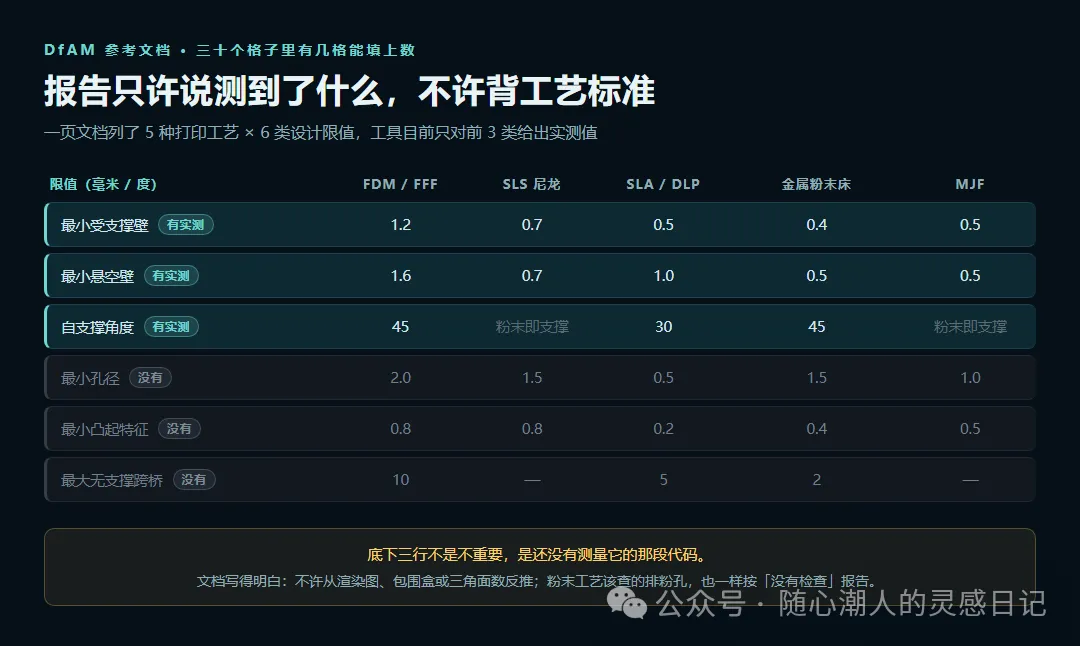

工艺限值确确实实存在，它们写在 references/process-limits.md 的一张表里，5 个工艺（FDM、SLS、SLA/DLP、金属粉末床、MJF）乘 6 项极限，30 个格子。最小受支撑壁从 FDM 的 1.2 毫米到金属粉末床的 0.4 毫米，自支撑角 FDM 和金属都是距水平 45 度，粉末床工艺那一栏写着"不适用"，因为有粉末自身撑着。出处注明是 Hubs、Formlabs、HP、EOS 的设计指南，加上 ISO/ASTM 52910 和 52911-1 两个标准，并且要求用户提供厂商数据表时覆盖默认值、注明来源。

有意思的是紧接着那段诚实说明。6 项极限里，脚本真正测得出的只有 3 项：最小受支撑壁、最小无支撑壁、自支撑角。剩下三项，最小孔径、最小凸起特征、最大无支撑跨度，目前没有对应的测量。文档要求把它们当成"未检查"报出来，不要从渲染图、包围盒或者三角面数量里推一个数出来。那句话我读了两遍：背后没有测量的限值，不是一条发现。

壁厚这件事也被认真对待。测量是按连通体分别做的，一个装配里如果射线穿过了配合间隙，本来会把两条零件之间的缝隙记成壁厚，所以宁可分开测也不合并。采样点按面积加权，最少 64 个。依赖缺失的处理更细：如果 scipy 没装，报告里会缺壁厚数据，而一份"缺数据"的报告和一份"这零件没有薄壁"的报告长得一模一样，所以脚本用退出码 2 标记 PARTIAL，把没测到和测出零分开说。

坑也写进文档。注塑那份参考里提醒：壁厚读数里的 max_mm 别信，它沿面法线只射一条射线，读回来的是一块板的长度而不是厚度。支撑体积那一栏自带标签，说明它只是从面质心到打印板拉一个棱柱的粗略上界。朝向候选只有 6 个轴对齐旋转，不多不少。

一张图纸上能塞多少护栏

工程图那条线最值得看。

它用 ezdxf 当内存里的绘图引擎，但没有任何 .dxf 落盘，最终产物就是一张 PDF。车间收到的是那张 PDF，这就够了。图幅 A0 到 A4 五档，全部横向；视图方向 7 个（上下前后左右加等轴测）；比例 11 档；线层按 ISO 128 建了 7 个，线宽从 0.5 毫米到 0.18 毫米；标题栏固定 180×40 毫米。

真正让我服气的是几处校验。

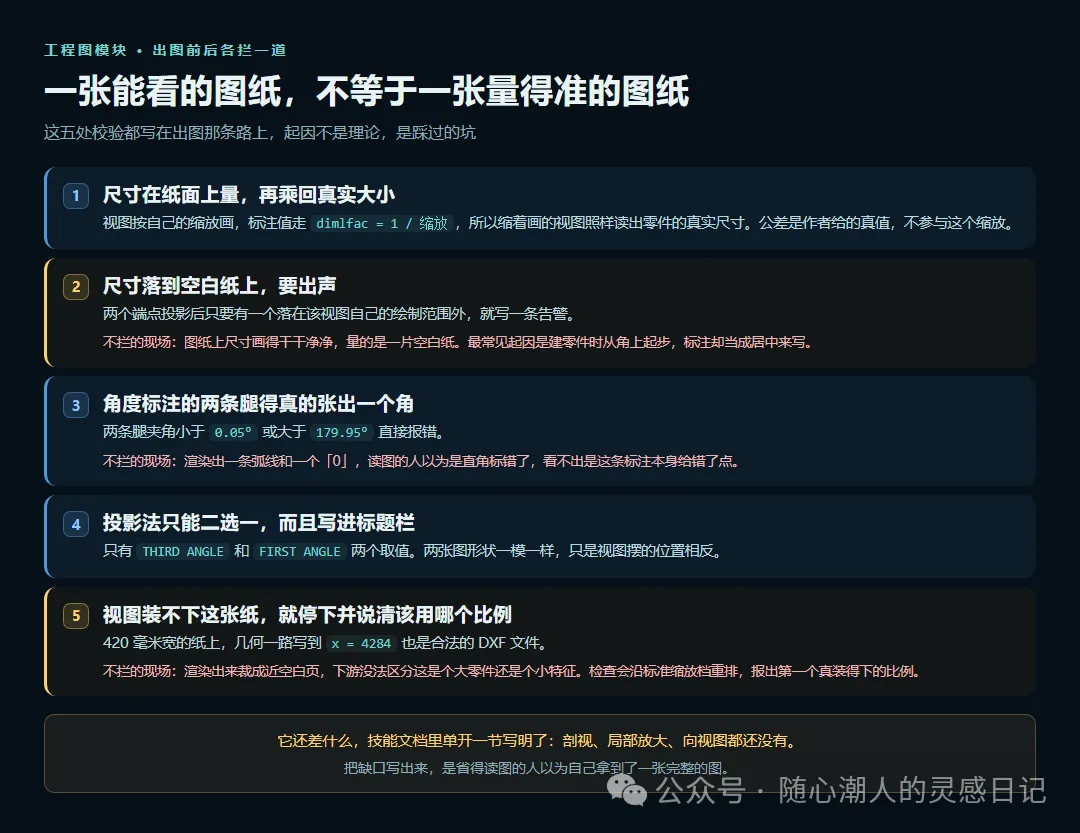

尺寸不是照抄作者写的常数，是从纸上量回来的。同一个视图可以有自己的比例，代码把 dimlfac 设成比例的倒数，让标注打印回真实尺寸。

有一个专门检查"量在空白纸上"的守卫。两个端点投影到纸面之后，如果落不进这个视图自己画出来的范围，就报一条警告。注释解释了最常见的成因：零件是从角上建的，作者却把坐标当成居中处理了。这种情况下尺寸线照样画得漂漂亮亮，量的地方什么都没有。

角度标注之前，两条边先重测一次。夹角小于 0.05 度或者大于 179.95 度就报错，因为两条腿共线就没有角度可标，硬画出来会在一段没有半径的弧旁边印一个 0，看起来像是直角测错了，实际上是给错了点。

投影方式只允许两个字符串，THIRD ANGLE 和 FIRST ANGLE。写代码的人给的理由是：标题栏印这个词，视图排布按这个词来，接受任意字符串就会允许"FIRST ANGLE"盖在第三角的排布上，而这是车间没法挽回的那一种错标。

文字排版是按真正要落墨的宽度算的。一个带公差的"30"，在 DXF 里实际是 \A0;30{\H0.70x;±0.10} 这样一串，15 个字符里 7 个不画东西、5 个按 0.7 倍高画。按原始字符数、全高去估，会算出 37.8 毫米的墨，真实只有 14 毫米，结果就是链式带公差标注——图纸上最常见的一排——全被误判成重叠。

视图放不下纸就抛错，而且给回一个验证过能放下的比例。注释说得很具体：一个大得多的零件照样能写出合法几何，画到 x=4284 的位置上去，而纸只有 420 毫米宽，渲染出来是一张近乎空白的页。

它也老实写着没做的部分：视图只有正交投影加内核算出的隐藏线，没有剖视、局部放大和向视图；图纸会提醒标注压在别的标注上，但不检查标注和线稿是否对应，那句原文是"去看 PDF"；公差只能来自你亲手写的 tol=、fit= 或通用公差，没写就是名义尺寸，不许编。

为了让两次导出字节一样，它做了这些事

仓库里只有一个三角化器，而且不是 C++，是 JavaScript。packages/core/src/lib/surf/tessellate.js，2,160 行，屏幕上的网格和导出的 STL、3MF、GLB 都从这一个函数出来。好处很实在：你在查看器里看到的样子和拿去切片的那个文件是同一片三角形，不会有两个引擎互相甩锅。

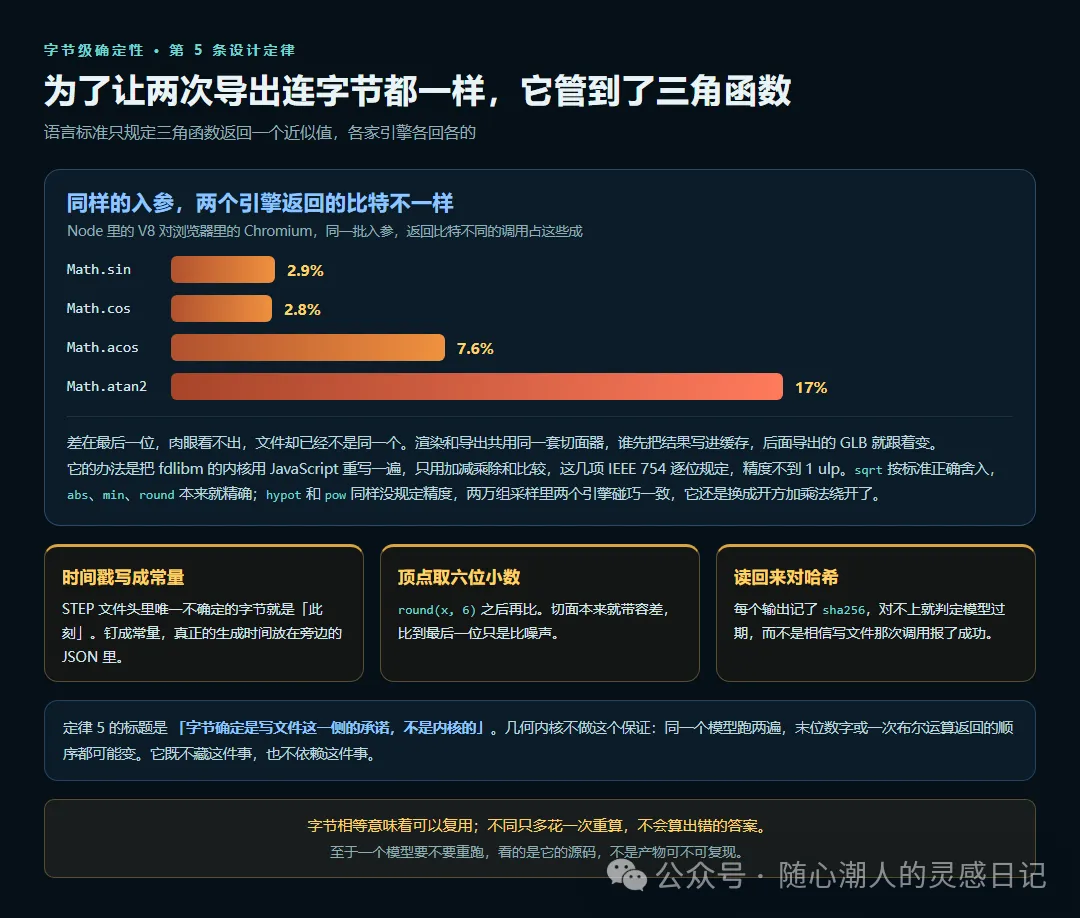

代价是浮点数。Node 和 Chromium 都跑 V8，但 ECMA-262 不规定三角函数该精确到几位。有人拿同一批输入实测过：Math.sin 约 2.9% 的调用给出不同的位，Math.cos 约 2.8%，Math.acos 约 7.6%，Math.atan2 约 17%。两边离散的是同一批组件、写的是同一个内容寻址的网格库，谁先到缓存就归谁——一个查看器 warming 了一下缓存，就能改变下一次 cadgen glb build 写出的文件。

解决办法是把 fdlibm 和 msun 的那套核函数用纯 JavaScript 重写一遍，只留下 IEEE 754 逐位定义、ECMA 又严格要求的加减乘除和比较。Math.hypot 和 Math.pow 同样没有精度规定，实测两万个采样点上两个引擎碰巧给一样结果，但代码里照样不用它们，改用平方和开根号和连乘。写下的原则是：凡是字节出来的地方，不许残留任何未定义精度的函数。

STEP 文件那边有另一套。写完之后重读回来核对：作者声明过的每一个 occurrence，必须能在刚写的文件里对应到一个产品，对不上直接抛运行时错误。为了让同一个模型在任何机器上都写出同样的字节，导出做了三趟规范化。其中一件是把头部那个挂钟时间戳钉死成同一个固定值，文件里唯一不确定的字节就是它，真正的落盘时刻记在旁边的 JSON sidecar 里。

还有一个隐蔽的。顶点的哈希被换成"从内核读当前坐标、四舍五入到小数点后 6 位、再哈希"。默认的哈希走的是指针地址，于是组件的身份会跟着内存布局变，一个模型每次构建都在给自己的组件重新编号，所有引用它的父件每次构建都失效。

文件系统那一层的细节更像运维事故复盘。Windows 的 SMB 共享上，改名会失败，因为重定向器还攥着刚被 Python 关闭的句柄，报 WinError 32。有人在一台群晖上实测过两轮：第一轮 168 次改名里 126 次被挡住，中位耗时 31 毫秒，第 90 百分位 118 毫秒，最慢 389 毫秒，而当时的预算是 350 毫秒。第二轮 2067 次里 413 次被挡，第 99 百分位 265 毫秒，最慢 797 毫秒。

一次大装配要从这个分布里抽一百多次，单次 1% 的失败率乘下来，只剩大约五分之一的概率能一次跑干净。所以现在的方案是 0.05、0.1、0.2、0.4 秒的四步梯子，共五次尝试、750 毫秒；如果梯子爬完还是失败，就把临时文件复制成一个服务器从没见过的新名字，对新副本再爬一次——那个冲突属于服务器还攥着的旧句柄，读操作不跟它打架，副本自己身上没有句柄。

有意思的是，即便做了这么多，第 5 条定律仍然写着：字节一致是写入这一侧的承诺，不是内核的承诺。同一个模型跑两次，末位数字或者布尔运算返回的各个面的顺序都可能不同，cadgen 既不掩盖也不依赖这件事。要比较两次构建，就在容差内比几何，别比文件哈希。

一个只存源码的模型库

models/ 下面是这个项目最炫的部分，也是最反直觉的目录。

被版本管理的文件有 1,127 个，其中 928 个是 Python。STEP、GLB、STL、3MF、DXF、PDF、PNG，一个都没有。生成物被 gitignore 掉了，每个包目录里都躺着一份 .gitignore，一共 20 份。

库里有什么：

• tendon_hand，腱驱动机械手，24 个关节自由度、48 根对抗式腱。522 个文件、52,879 行代码。它自己的统计文档列出过生成物量级：189 个 STEP 合计 4.96 GB，单个最大的那个 279 MB。旁边一句"这些 STEP 文件没有一个提交在本项目里"。
• radial，星形发动机，18 个系统模型，9 个活塞配 54 道活塞环、18 支火花塞、18 扇气门、18 个挺柱、6 个行星轮。全量冷构建约 70 分钟，缸头和配气系统各自约 25 分钟。这个包还带着 BUGS.md 和一份叫 GAUNTLET.md 的压测记录。
• falcon_heavy，猎鹰重型。三个模型分别有 2,142、2,164、2,144 个命名零件，靠实例化堆出来，27 个关联的 Merlin 1D 实例排成三个芯级。这个包 7 份文档开头都挂着同一句声明：教学复刻、不能工作，不适合制造、推进、试验，也不算真正的工程。
• f1，28 个零件模型。f14d，十个系统模型，机身零件单独构建约 6 分钟。w16，13 个系统模型，86×86 布置、64 气门、4 根凸轮轴、4 个涡轮。qdd_actuator，一个 4.5:1 行星减速模组，153 个 occurrence。juno，27 自由度的人形臂，每个 link 同时产出一个 STEP 零件和 URDF 引用的那个 3MF。

f1 里有一处我看很久。它的 DRS 四连杆和齿条转向都是闭环机构，而这个项目的运动学明确不做闭环。kinematics.py 写着：没有帧吸附、没有求解器，评估只是沿 mate 树做一次纯粹的正向运动学折叠，Python 导出侧和查看器运行时算法一致；声明一个闭环在这里是报错，不是触发一次求解。于是这两套解算被作者塞进了 f1.py 内嵌的一段 JavaScript 里。词表封闭这条律换来的简洁，作者自己认下来，用另一条路补上，还留了一个厂商扩展命名空间 tcad:four_bar，同时写明其他消费者会忽略这个带命名空间的元素。

顺带说一句机器人描述为什么会出现在 CAD 插件里。URDF、SDF、SRDF 三个格式都有校验器和快照，urdf 那一套 4 种关节类型（fixed、continuous、revolute、prismatic，另外两种带不进来的直接拒），惯量矩阵要过正定性检查，还会挑数值量级不合理。文档里同样有一句自我否定：校验是护栏，不是空间上的证明，一个 URDF 可以过掉所有结构检查而把关节装在错位置。

装它要付的代价

安装入口是 uv，不是 pip。所有技能教的都是同一串命令，uvx --no-config --managed-python --python 3.13 --from cadgen==0.7.26 后面接工具名。Claude Code、Codex、Cursor、Gemini、Grok 五个宿主的配置文件里逐字相同，版本号由发布流程统一刷进 12 个文件位置的 18 处 pin。

为什么要钉得这么死：--no-config 是防止你自己那份 uv 的全局设置改变解析结果，--managed-python 是让第一次创建的安装在任何机器上都一样，不管图形界面应用从 PATH 里抓到的第一个解释器是谁。uv 按需求保留一份安装，cadgen 用这份安装的目录名去命名它的常驻进程，于是 MCP 服务器、每个会话线程和每一条技能命令共用同一个常驻池。池子的准入额度默认是物理内存的七成，一个模型一个 worker，那个模型排满了临时再借一个。

界面按宿主能力降三档。能开标签页的（Codex 这类）给侧栏一个 CAD 页、每个会话一个标签、文件右键"用 CAD 打开"，agent 能看到 8 个工具；只支持内嵌的（Claude Desktop 和其他 MCP Apps 宿主）每次展示挂一张卡片，卡片是缩小版的完整查看器，4 个工具；什么都不支持的客户端，比如 Grok、Zed、Gemini CLI，cad_show 是唯一能用的，返回一个本地查看器链接，2 个工具。MCP 页面被要求打进一个 HTML 文件里，CSP 里不许出现任何网络来源，回复体积硬顶 4 MiB，因为 stdio 那条消息通道默认只给 10 MiB。

上下文是要预算的，这个测试文件的开头就写着：stdout 就是 agent 的上下文窗口，所以负载大小是一个有预算的功能。600 零件的装配，一份零件清单曾经吐 294 KB、约 7.3 万个 token，其中大部分是冗余——三个字段装的是同一个字符串，毫米级的坐标给了 16 位有效数字，整个东西还是美化缩进打印的（缩进占了 38%）。现在每个零件只许携带 5 个字段，测试顺手算了一笔账：单条超过 200 字节就失败，因为乘以 600 就是要付的上下文。

网络边界划得挺清楚。技能层唯一往外打的一次调用是标准件下载，走 api.step.parts，30 秒超时，下载目录默认落到系统临时目录——不显式指定就会被清掉，这个坑写在技能文档里。SendCutSend 的供应商规则每次评审都要重新抓官方那几份 JSON，文档明说它们是证据来源、不是稳定的东西，而且一律当数据看、不当指令看。切片依赖你自己装的 OrcaSlicer，还提醒不要凭空造切片预设，因为一个错的床面尺寸或温度能弄坏打印机。打印那一侧，agent 不控制打印机、不要 access code，也不许说"打印已经开始"，因为它看不到打印机。

遥测默认是开的，安装说明正文第二段就写了，随机 ID 打标签，明确声明不带你的文件、路径和提示词；源码里进一步写明不带参数、不带消息，崩溃报告只带异常类型和最多 30 层调用帧，自己的代码那一层写成 <user> 而不是绝对路径。关掉它同时删除已经发出去的数据。有个细节我挺喜欢：agent 可以帮你关，但没有权限替你开。

门槛列一下，免得装完骂人。Python 要 3.11 以上。Windows 11 的 Smart App Control 会在默认状态下把 OCP 那个未签名的原生模块拦掉，症状是每条 cadgen 命令都报 DLL 载入失败，而那个 wheel 是 cadquery-ocp 项目构建的，签名不在这个仓库能决定的范围里，目前只有关掉 SAC 或者走 WSL 两条路。Linux 还没有 Bambu Connect。出 PDF 需要 matplotlib 和 Pillow，无人值守跑要设 MPLCONFIGDIR。渲染快照需要 Playwright 固定的无头浏览器，第一次跑现下载。内核冷启动大约 2.5 秒，星形发动机全量重建 70 分钟。

谁该装，谁不必

这个项目最好的部分不是它能出 CAD。

它把"语言模型在空间和物理数值上不靠谱"当成一个前提写进了参考文档，把"没测到"和"测出零"用退出码区分开，把"合格判定"从脚本里赶出去、只留在有出处的表格旁，把 stdout 的字节数当成功能来测试，写完的文件还要读回来核对。这些动作和 CAD 没什么关系，跟怎么让 AI 交出可信的产物关系很大。

如果你手上没有真实的制造意图，只是想拿 AI 出一个好看的模型，这套东西反而碍事：它逼你写脚本、逼你交代每一个数字的出处、逼你把没检查的项目写进报告。做硬件、做机器人、自己 3D 打印、要给车间发图的，可以直接装上试一次。先做一个小托盘，比一个花哨的外壳更能看出这些护栏到底拦住了什么。

顺手可以读一下 packages/cadgen/README.md。19 条定律（11 到 14 并成一节），每条都不长。里面那句我打算贴在屏幕上：要么大声失败，要么正确输出，中间没有位置。原罪是退出码 0，交出一份看着完全合理的错东西。

参考

• 项目地址：github.com/earthtojake/text-to-cad^[2]
• 文档站：texttocad.dev^[3]
• 内核依赖：build123d 0.11 系列、OpenCASCADE 7.9、Python 3.11+
• 协议：MIT
• 文中提到的设计定律在 packages/cadgen/README.md，技能层在 skills/，模型样例在 models/
