今天我们来分享一下UG绘制金元宝的方法。仔细观察金元宝的外形，我们发现它主要由两个椭圆构成。为了完成主体部分，我们可以通过连接这两个椭圆的两条控制曲线进行扫掠操作。元宝上面中间的小特征是通过旋转一个椭圆而得来的。最后，将这两部分合并在一起，整个金元宝就完成了。具体操作如下：

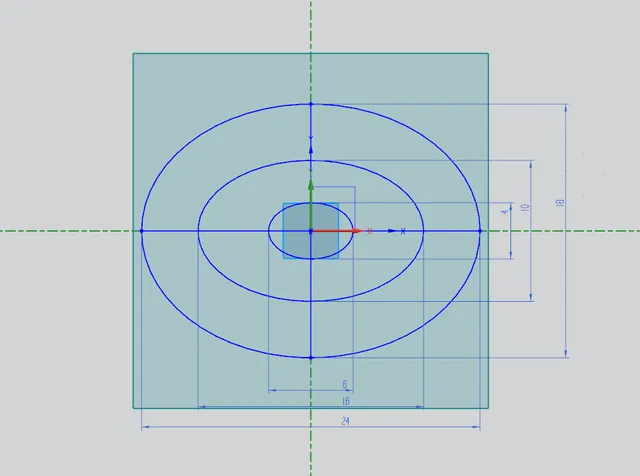

第一步，选择--【插入】--【在任务环境中绘制草图】--选择创建平面--ZC平面，具体数据如下：

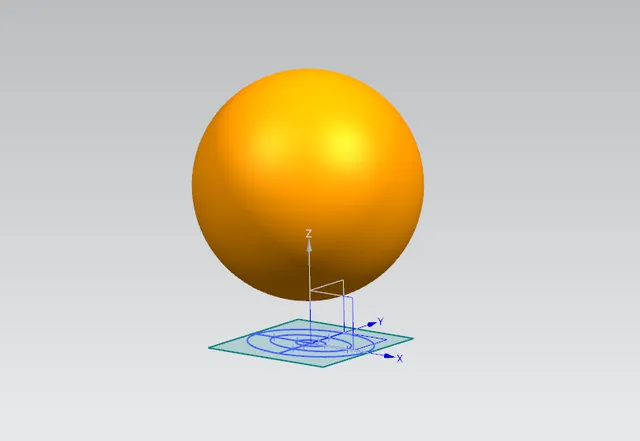

第二步，选择--【插入】--【设计特征】--【球】--指定点坐标数据XC:0 YC:0 ZC:28--直径改为40。

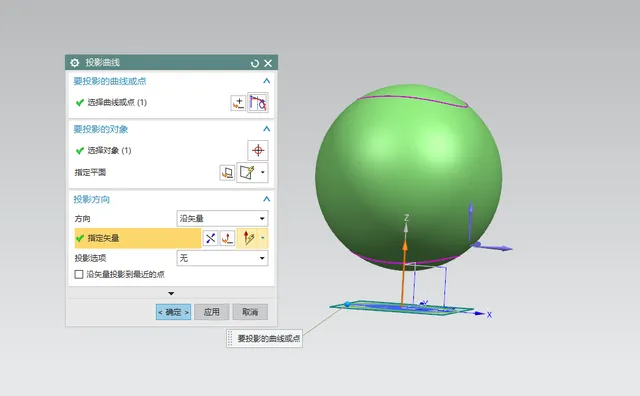

第三步，选择--【插入】--【派生曲线】--【投影】--选择要投影的线：草图最大的轮廓线--要投影的对象：球--矢量选择：Z轴

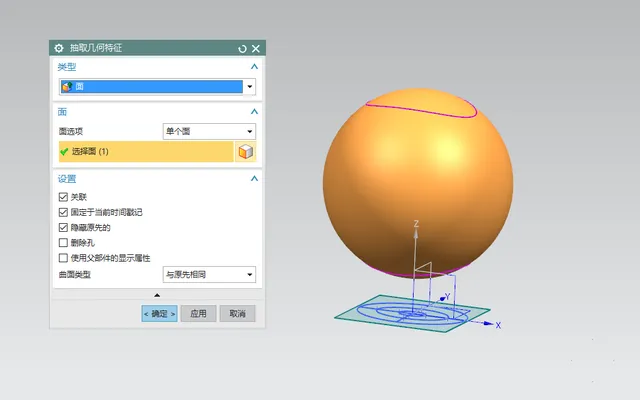

第四步，选择--【插入】--【关联复制】--选择 面（把球体的面复制一个）

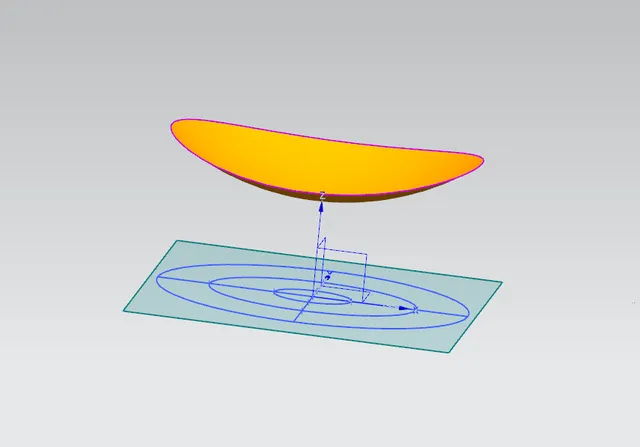

第五步，选择【插入】--【修剪】--【修剪片体】--目标 选择复制的球体面--边界 选择投影的曲线

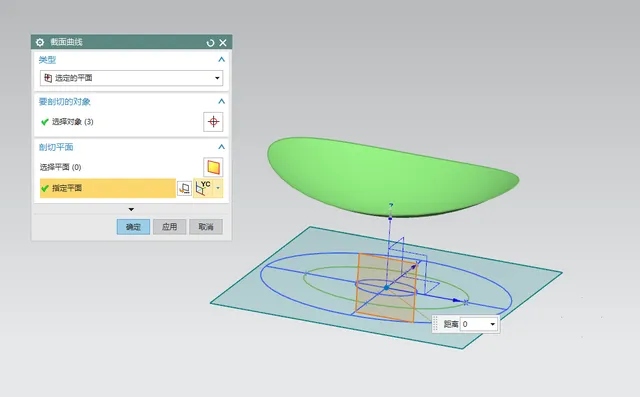

第六步，选择【插入】--【派生曲线】--【截面】--要剖切的对象选择 修剪后的面、投影的线、草图中间大小的椭圆--选择平面 YC平面

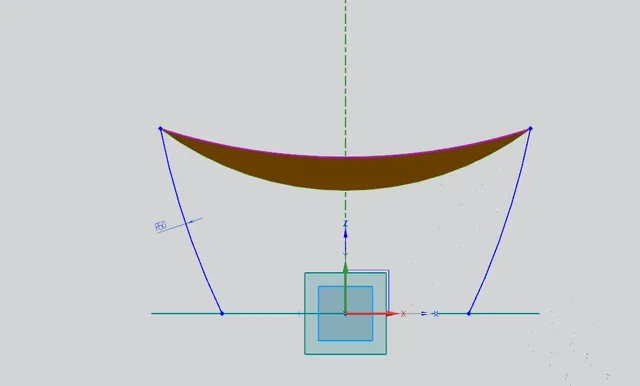

第七步，选择--【插入】--【在任务环境中绘制草图】--选择创建平面--ZC平面，具体数据如下：

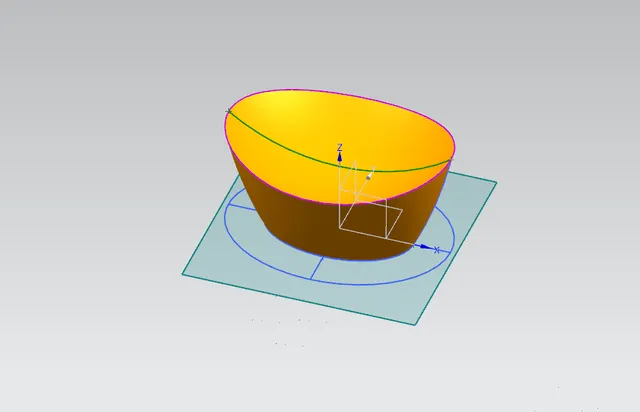

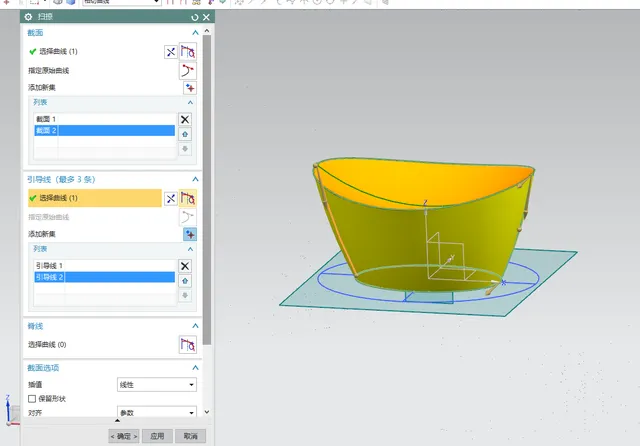

第八步，选择--【插入】--【扫略】--截面 分别选择上下两个椭圆--引导线 分别选择上一步草图做的曲线

第九步，把底部的椭圆用【填充曲面】做一个面，然后把三个面缝合到一起做成实体

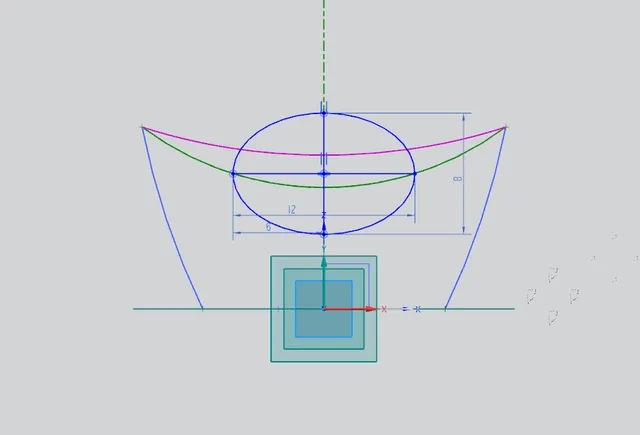

第十步，把实体隐藏，创建元宝中心的小椭圆特征，选择--【插入】--【在任务环境中绘制草图】--选择创建平面--ZC平面，具体数据如下：

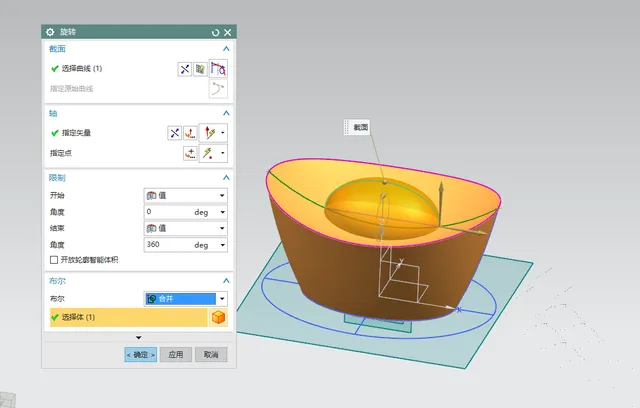

第十一步，选择【插入】--【设计特征】--【旋转】--截面 选择半个椭圆线--矢量 选择中心线--布尔 选择合并主体

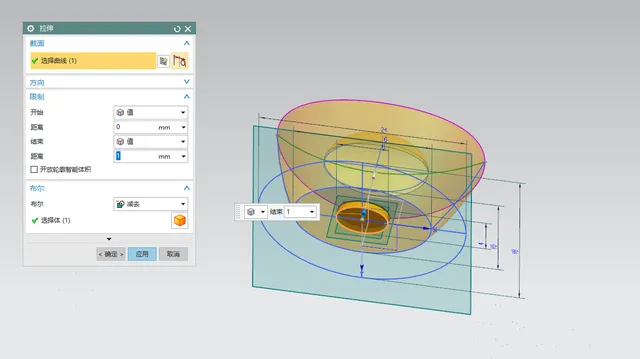

第十二步，选择【插入】--【设计特征】--【拉伸】--截面 选择底部最小的椭圆--结束距离为1--布尔 改为减去

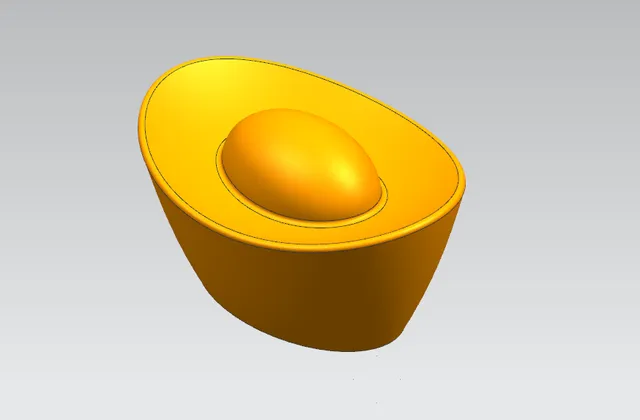

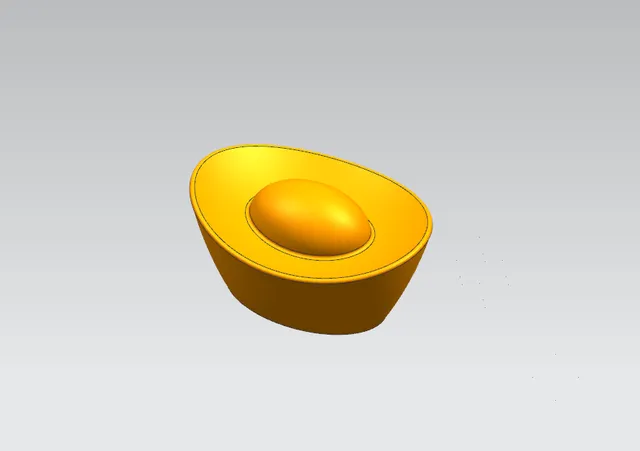

最后，选择【边倒圆】-把上面倒圆角，大小调到合适就可以
