HALCON软件架构与开发环境

这篇文章我们讲一下Halcon的软件架构和开发环境。

Halcon系统架构概述

Halcon是由德国MVTec公司开发的机器视觉软件包，采用模块化架构设计，主要包括以下几个核心组件：

核心架构层次

应用层 (Application Layer)├── HDevelop IDE├── HalconDotNet/.NET接口├── C/C++接口└── Python接口算法层 (Algorithm Layer)├── 图像处理算法├── 机器学习算法├── 3D视觉算法└── 深度学习接口核心层 (Core Layer)├── 内存管理├── 数据结构├── 并行计算└── 硬件抽象系统层 (System Layer)├── 操作系统接口├── 硬件驱动└── 文件系统

主要特性

高性能计算：支持多核CPU并行处理和GPU加速
跨平台支持：Windows、Linux、macOS等多平台
丰富的算法库：超过2000个图像处理和分析算子
多语言接口：C/C++、.NET、Python等多种编程语言支持

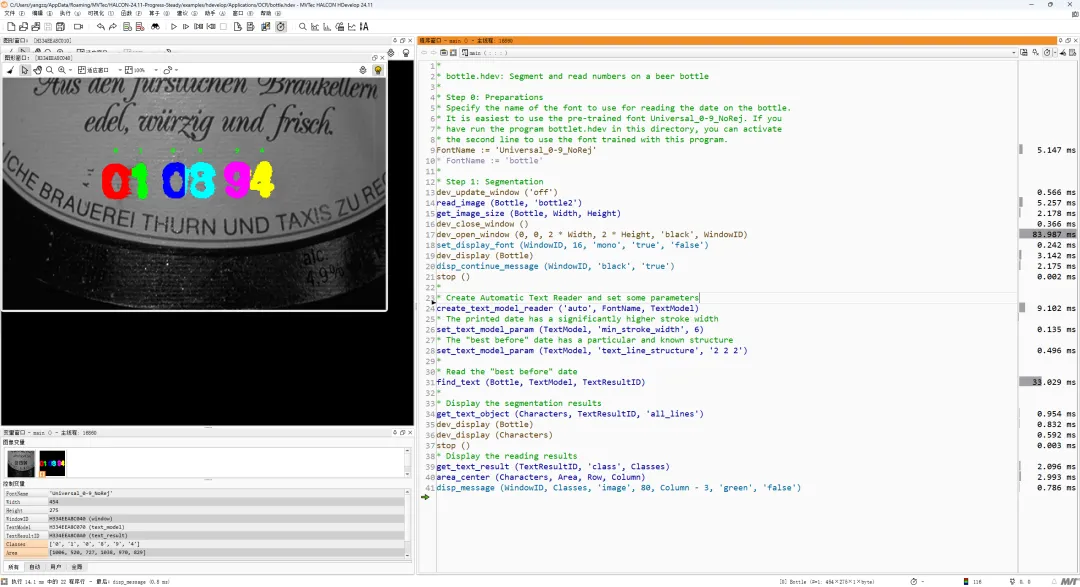

HDevelop集成开发环境

HDevelop是Halcon的可视化集成开发环境，提供了完整的图像处理开发工具链。

主要界面组件

1. 程序编辑器 (Program Editor)

语法高亮：支持Halcon脚本语法着色
智能提示：提供算子参数和功能提示
调试功能：支持断点、单步执行、变量监视
代码折叠：支持代码块折叠和展开

2. 图形窗口 (Graphics Window)

* 创建图形窗口dev_open_window(0, 0, 512, 512, 'black', WindowHandle)* 设置窗口属性dev_set_window_extents(0, 0, 800, 600)dev_set_colored(12)dev_set_draw('margin')dev_set_line_width(2)

3. 变量监视器 (Variable Inspector)

实时监视：显示当前程序中所有变量的值和类型
图像预览：直接预览图像变量内容
数据导出：支持将变量数据导出到文件

4. 算子浏览器 (Operator Browser)

分类浏览：按功能分类显示所有可用算子
搜索功能：支持算子名称和功能搜索
帮助文档：每个算子都有详细的参数说明和示例

开发工作流程

1. 项目创建

* 设置开发环境dev_update_off()dev_close_window()* 创建新的图形窗口dev_open_window(0, 0, 512, 512, 'black', WindowHandle)dev_set_part(0, 0, 479, 639

2. 图像处理流程开发

* 读取图像read_image(Image, 'example.jpg')* 显示原始图像dev_display(Image)dev_set_color('red')* 图像预处理mean_image(Image, ImageMean, 5, 5)sub_image(Image, ImageMean, ImageSub, 1, 128)* 结果显示dev_display(ImageSub)

3. 代码导出

多语言导出：支持导出为C++、C#、Python等代码
优化选项：可选择性能优化和内存优化
模块化导出：支持将程序导出为独立的函数模块

程序结构和执行模型

Halcon程序基本结构

* ===== 程序头部 =====* 程序名称：图像处理示例* 作者：[作者名]* 创建日期：[日期]* 功能描述：演示基本的图像处理流程* ===== 初始化部分 =====dev_update_off()dev_close_window()dev_open_window(0, 0, 512, 512, 'black', WindowHandle)* ===== 主要处理流程 =====try    * 图像读取    read_image(Image, 'input.jpg')    * 图像处理    rgb1_to_gray(Image, GrayImage)    threshold(GrayImage, Region, 0, 128)    * 结果显示    dev_display(Image)    dev_set_color('red')    dev_display(Region)catch (Exception)    * 错误处理    write_string(WindowHandle, 'Error: ' + Exception)endtry* ===== 清理部分 =====dev_update_on()

执行模型特点

1. 数据流驱动

管道处理：数据在算子之间流动
惰性求值：只在需要时才进行计算
内存优化：自动管理中间结果的内存

2. 异常处理机制

try    * 可能出错的代码    read_image(Image, NonExistentFile)catch (Exception)    * 异常处理    if(Exception[0]==2321)        write_string(WindowHandle, '文件不存在')    endifendtry

3. 并行执行支持

* 设置线程数set_system('parallelize_operators', 'true')set_system('thread_num', 4)* 并行处理par_start<Thread1>: sobel_amp(Image1, EdgeAmplitude1, 'sum_abs', 3)par_start<Thread2>: sobel_amp(Image2, EdgeAmplitude2, 'sum_abs', 3)par_join([Thread1, Thread2])

调试和性能分析工具

调试功能

1. 断点调试

行断点：在指定行设置断点
条件断点：满足特定条件时触发
数据断点：当变量值改变时触发

2. 单步执行

* 使用调试模式dev_set_check('~give_error')* 逐步执行并检查结果read_image(Image, 'test.jpg')* 在此处设置断点，检查Image变量threshold(Image, Region, 128, 255)* 检查Region的属性area_center(Region, Area, Row, Column)

3. 变量监视

实时监视：监视变量值的实时变化
表达式求值：计算自定义表达式的值
内存使用情况：显示变量占用的内存大小

性能分析工具

1. 执行时间测量

* 开始计时count_seconds(T1)* 执行需要测试的代码sobel_amp(Image, EdgeAmplitude, 'sum_abs', 3)threshold(EdgeAmplitude, Region, 20, 255)* 结束计时count_seconds(T2)ExecutionTime := T2 - T1* 显示执行时间write_string(WindowHandle, '执行时间: ' + ExecutionTime + ' 秒')

2. 内存使用分析

* 获取内存使用情况get_system('used_mem', MemoryUsage)write_string(WindowHandle, '内存使用: ' + MemoryUsage + ' GB')* 监控特定操作的内存消耗get_system('used_mem', MemBefore)mean_image(Image, ImageMean, 15, 15)get_system('used_mem', MemAfter)MemoryIncrease := MemAfter - MemBefore
