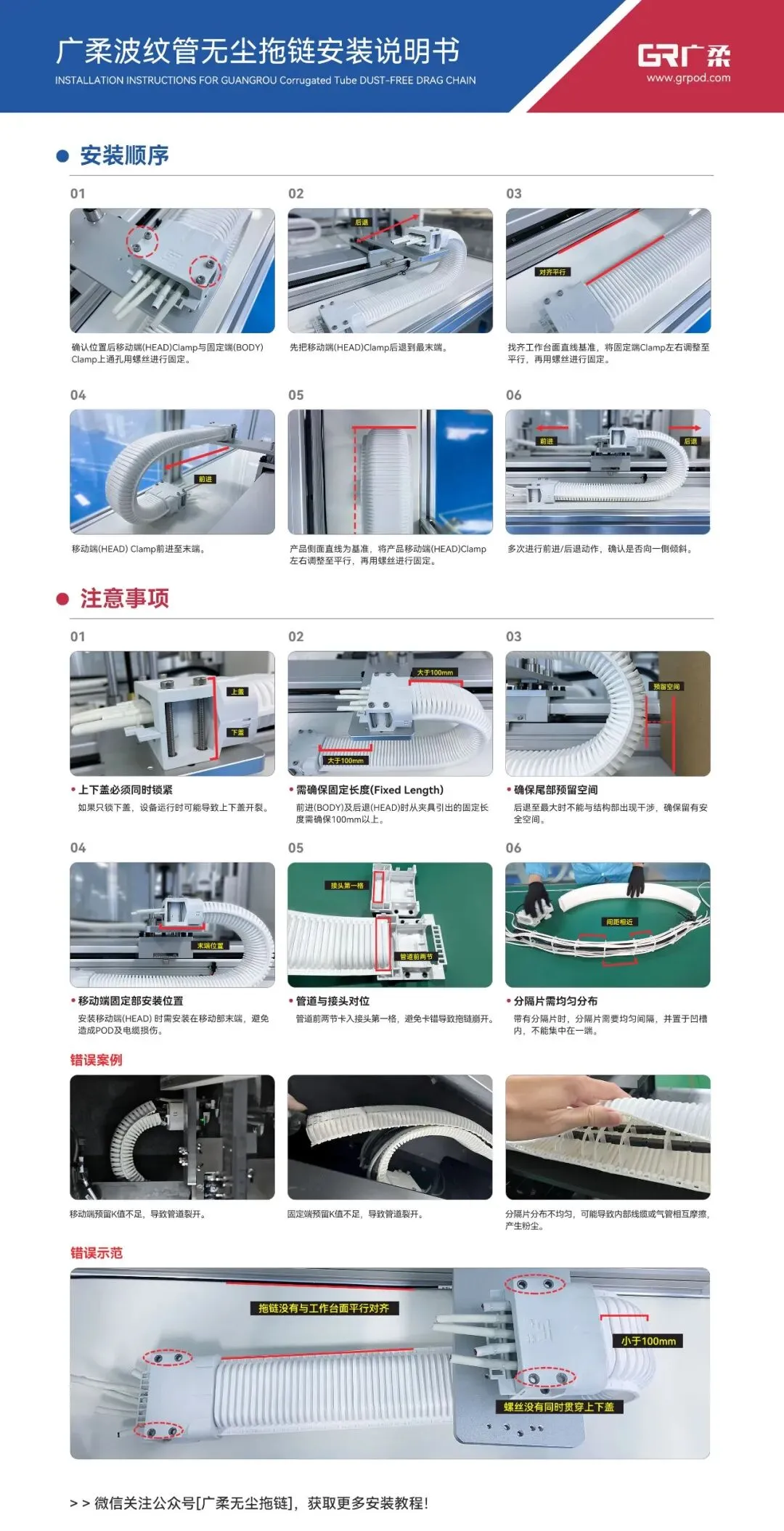

广柔波纹管无尘拖链安装说明书-SOP教程

波纹管无尘拖链安装SOP概述

1. 确认安装位置先核对移动端（HEAD）和固定端（BODY）位置，确认拖链与钣金、结构件之间有足够空间，避免运行干涉。

2. 固定两端夹具将HEAD端和BODY端夹具先进行初步定位，再根据工作台基准线调整平行度，随后锁紧螺丝。

3. 保证固定长度安装时从夹具到拖链出口的固定长度建议保留 100mm以上，避免线缆受拉或拖链受力异常。

4. 确认上下盖锁紧波纹管无尘拖链安装后，上下盖必须同时锁紧，防止运行中开裂或脱开。

5. 检查分隔片与内部排布线缆和气管应按图纸分层放入，分隔片要均匀分布并卡入槽内，避免挤压、磨损和噪音。

6. 往复试运行完成后进行前进、后退多次测试，确认拖链不偏斜、不刮碰、不松动。
