析出相（precipitate）是指在过饱和固溶体中，温度或成分变化时，溶质原子成核-长大，形成成分、结构与基体不同的小颗粒/片/杆，尺寸通常nm–μm级。
位错（dislocation）则是晶体内部原子面“断线”式的线缺陷，一条位错就是多余或缺失半排原子的“刃”或“螺”形畸变。位错可在应力下滑移，是塑性变形的载体。

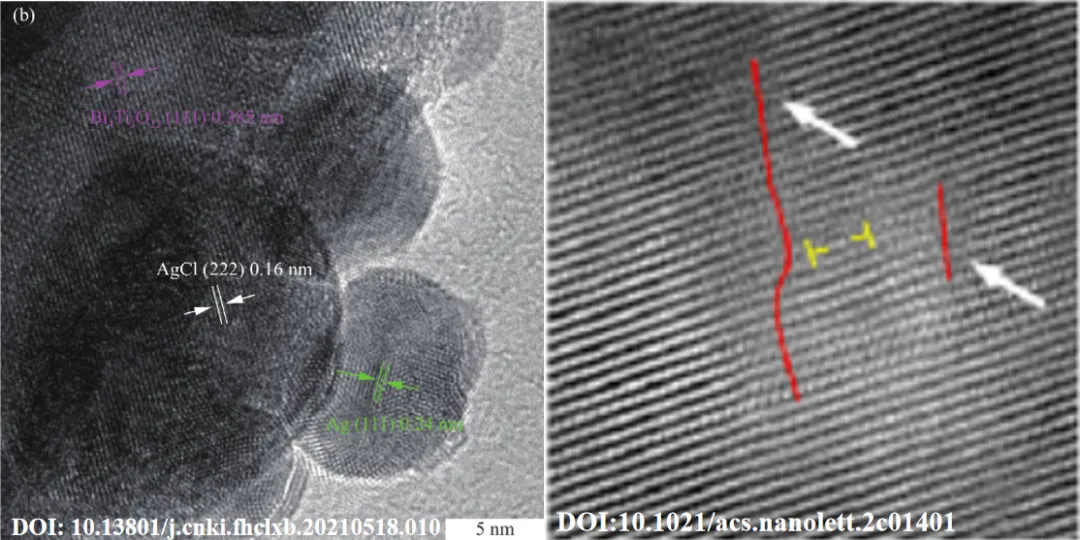

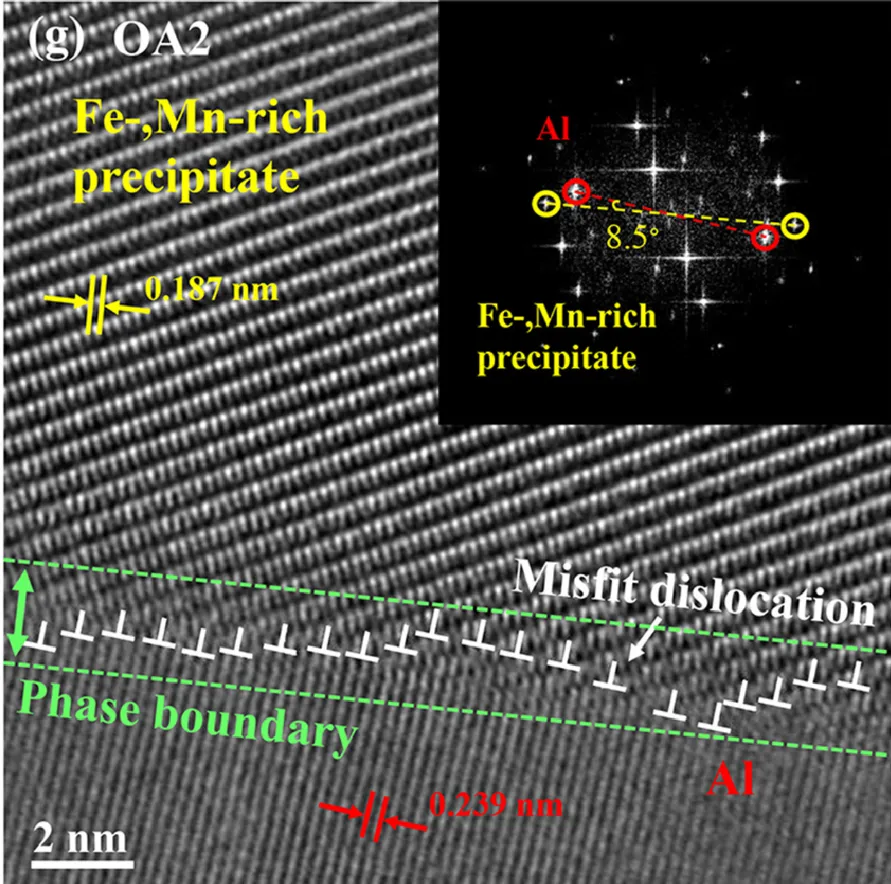

简单来说，析出相告诉你“为什么硬”，位错告诉你“怎样变形”；把二者放在同一张TEM图里，就能定量解释“工艺-组织-性能”之间的因果关系。
本文就DM中通过傅里叶（FFT）和反傅里叶变换（IFFT）对TEM中析出相和位错分析的具体步骤进行详细的介绍：

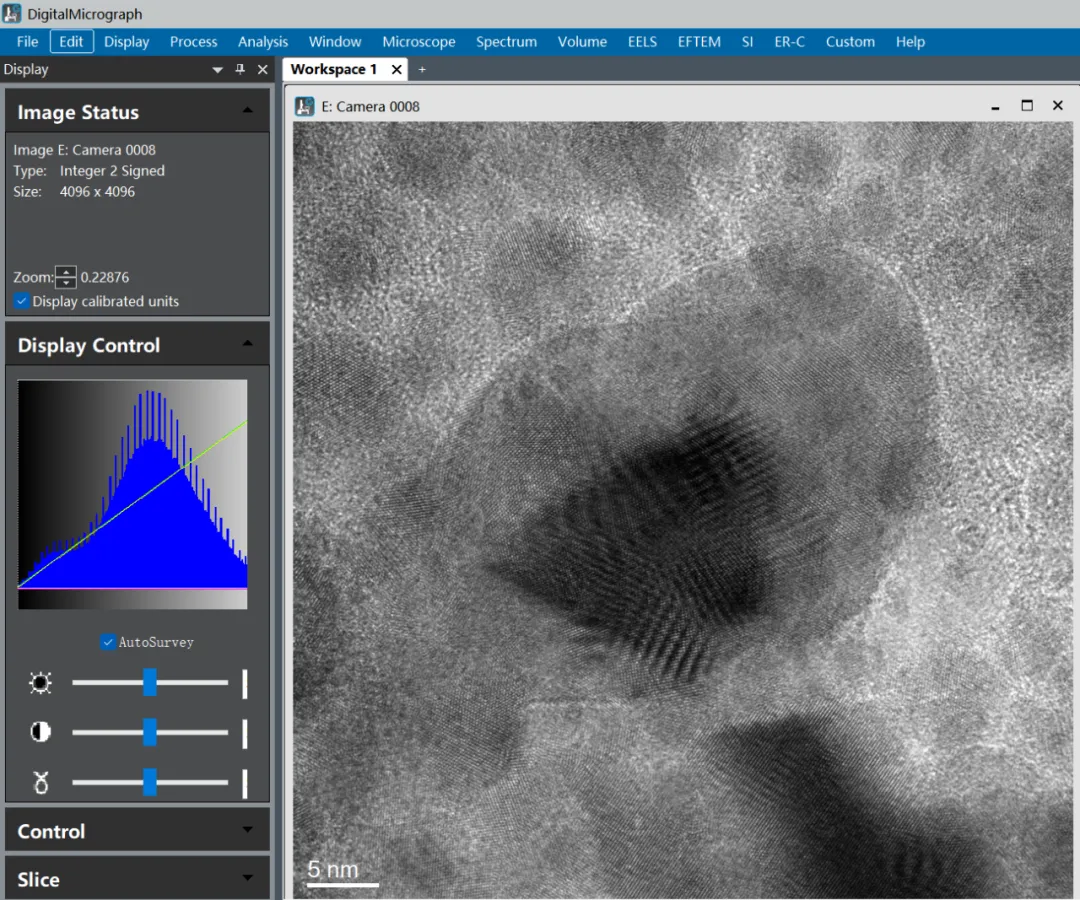

1、首先，在DM中打开目标文件，本文的示例为氧化亚铜的高分辨透射电子显微镜（HRTEM）图片：

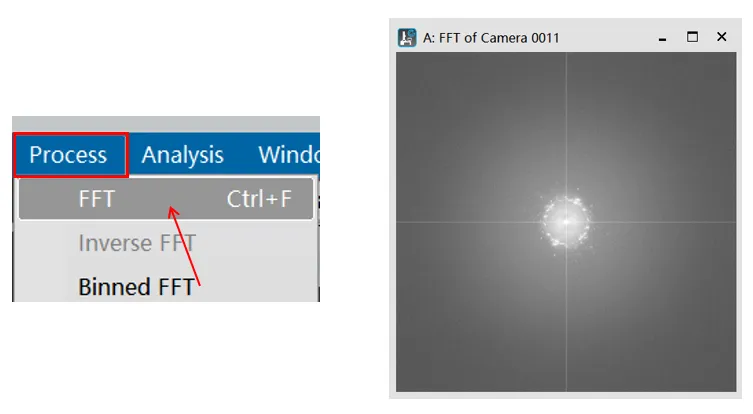

2、选择“Process”中的“FFT”对图片进行傅里叶变换，也可以通过快捷键“Ctrl+F”实现傅里叶变换，如图所示为氧化亚铜的傅里叶变换图片：

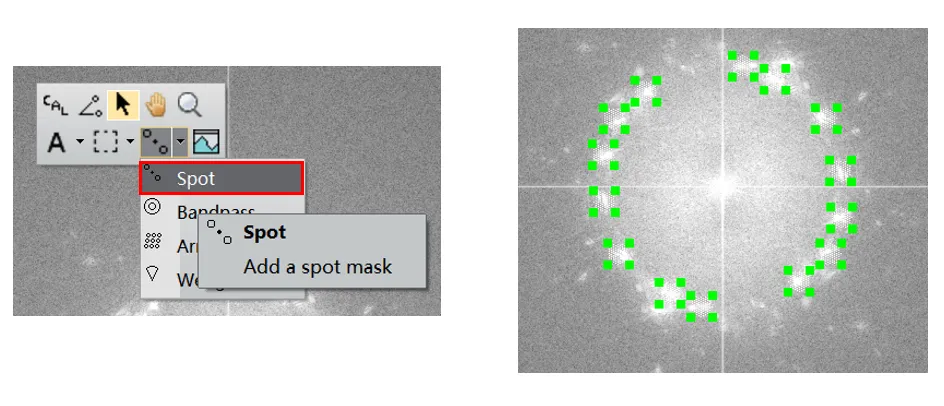

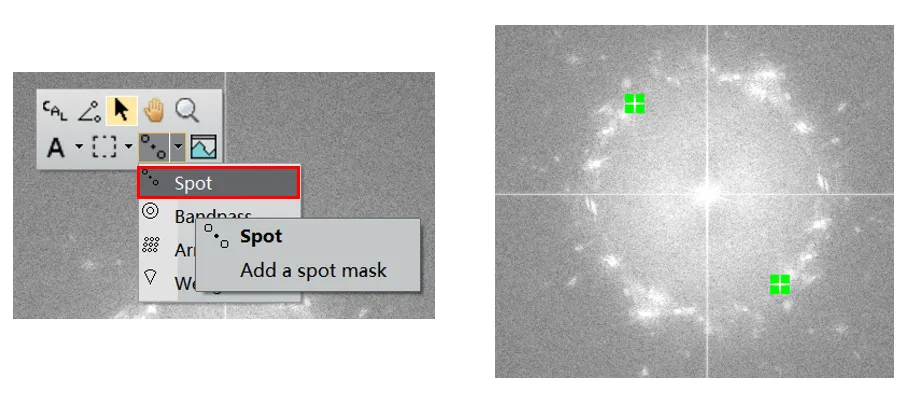

3、右击选择“Spot”工具对傅里叶变换中的析出相进行标记：

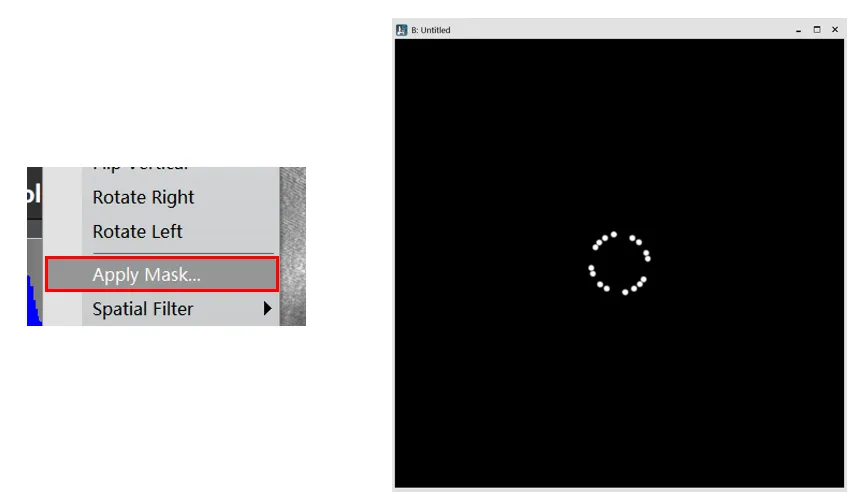

4、选择“Process”中的“Apply Mask”，就可以得到所标记超点阵的傅里叶变换：

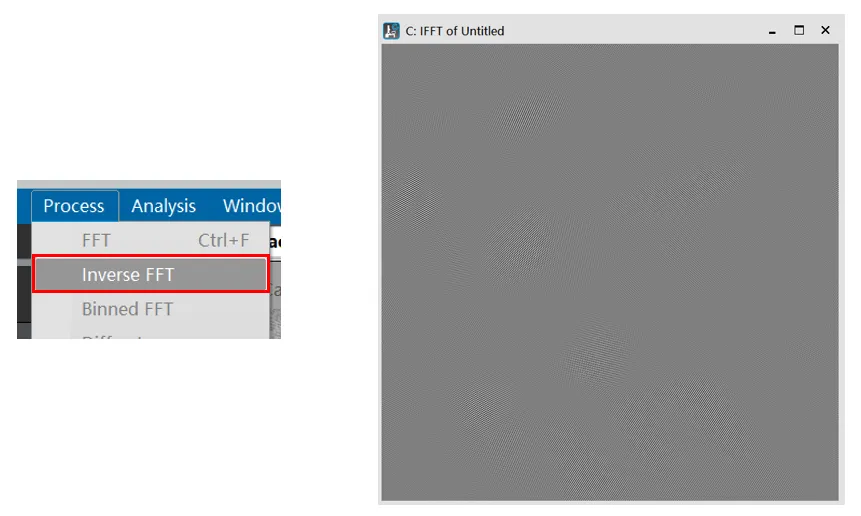

5、接着进行反傅里叶变化，选择“Process”中的“Inverse FFT”，即可得到反傅里叶变化界面：

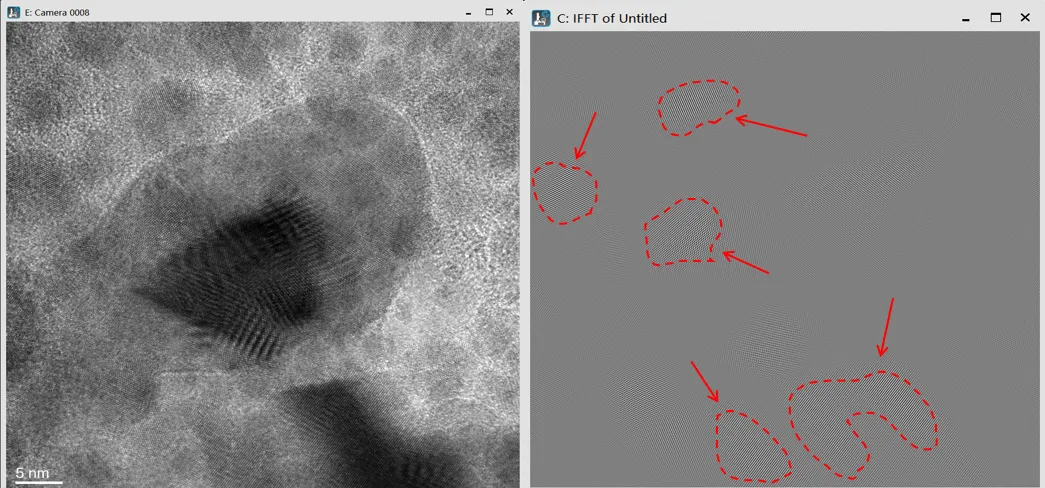

6、对比原始图片，可以很明显在反傅里叶界面判断出析出相（红色虚线区域）的位置：
1、与析出相分析相同，先要对HRTEM进行傅里叶变换：
2、与析出相分析不同的是，位错分析只需要选择“一对点”来进行分析：

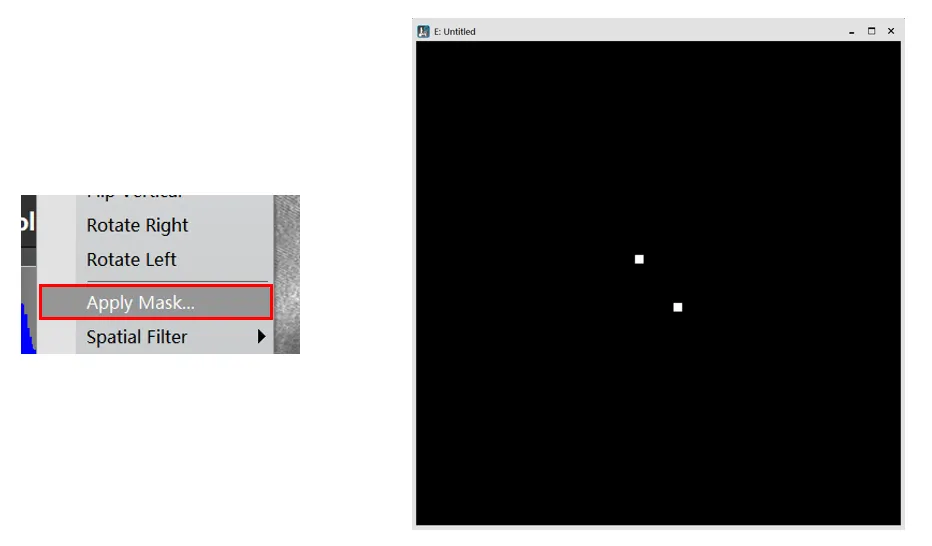

3、选择“Process”中的“Apply Mask”，就可以得到所标记点的傅里叶变换：

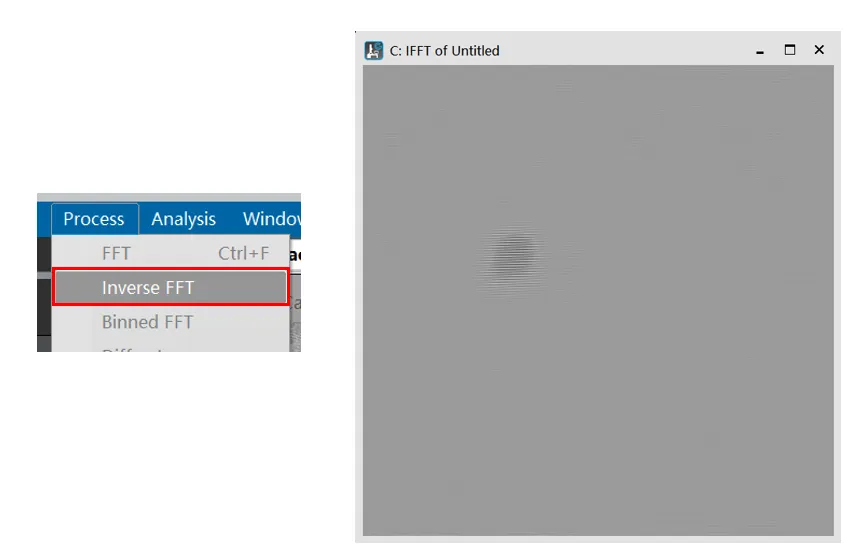

4、接着进行反傅里叶变化，选择“Process”中的“Inverse FFT”，即可得到反傅里叶变化界面：

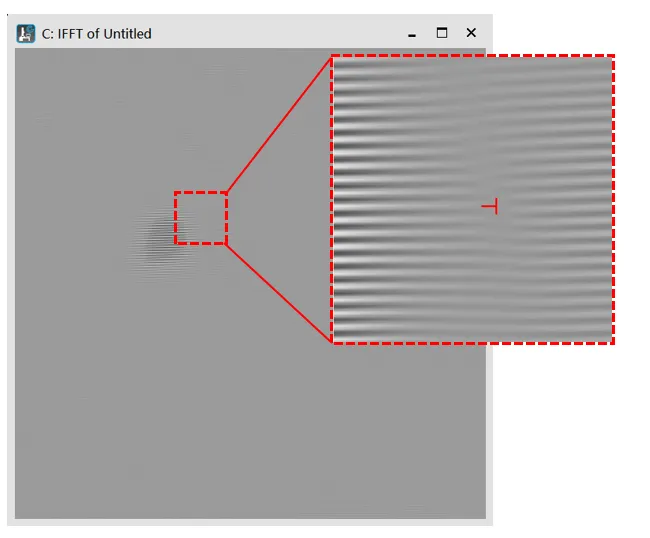

5、在反傅里叶界面可以判断出位错，该位错为“刃型位错”：
我们秉承着“客观、公正、共享、高效”的经营理念，坚持做好每一次服务，为广大用户提供优质的“互联网+”综合性科研技术服务。
拥有全网最体贴最靠谱最扛事儿的服务，若有需要，我们将为您发顶刊保驾护航！
长按识别，了解更多详情
部分案例展示：
测试周期：1-3个工作日（免费加急）
价格：非磁性400/时，强磁性450/时，喷金50一批（最多可喷十几个样品）
按样品90元/样，点扫50/样，mapping80/样
测试周期：1-3个工作日（免费加急）
价格：非磁性700/时，弱磁性800/时，强磁1000元/时
按样品算非磁230，磁性350/样
测试周期：2-4个工作日（免费加急）
价格：600/时，按样品200元起/每样，可做pfm，kpfm，skpfm，qnm，原位电化学afm，原位afm等各类模式。
测试周期：2-4个工作日（免费加急）
价格：非/弱磁性2200/时，强磁性3000/时
按样品1800元/样（全套数据，包含mapping）
测试周期：1-4个工作日（免费加急）
价格：700/时，按样品600/区域，可提供电解抛光（300/样），氩离子抛光（300/样）
测试周期：2-5个工作日（免费加急）
价格：按样品1300元/样
测试周期：2-5个工作日（免费加急）
价格：按样品700元/样
测试周期：2-3个工作日（免费加急）
价格：600元/时
按样品全套350元/样起（包含染色，切片，拍摄）
测试周期：3-7个工作日（免费加急）
价格：按样品400元/样（包含前处理，拍摄等全过程），按小时400/时
测试周期：3-7个工作日（免费加急）
价格：按样品600元/样（包含前处理，拍摄等全过程），按小时600/时
测试周期：1-3个工作日（免费加急）
价格：按样品1000元/样，透射制样2800/包成功（视频确认位置），按小时1100/时
等等……
应用领域：催化、电池、半导体、金属材料、非金属材料、合金、纳米材料等
应用领域：包括小分子、团簇、低聚物自由基、离子等
应用领域：对于生物大分子的模拟，包括蛋白质、DNA、生物膜等

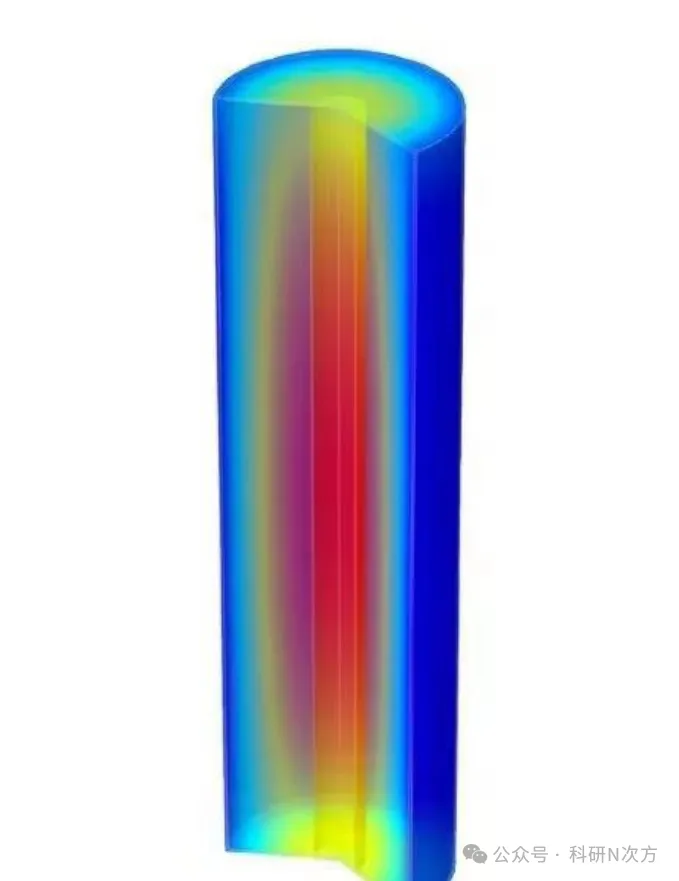

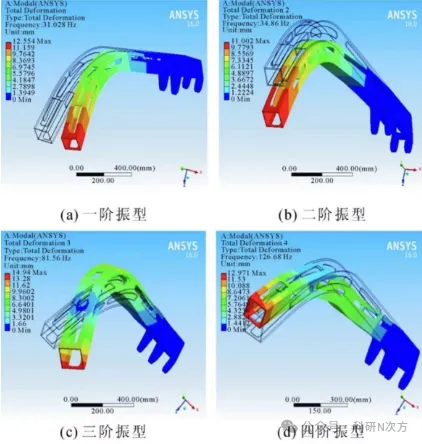

应用领域：力学、流体、电磁学、光学声学、电化学、半导体等
