1.软件架构风格（Software Architecture Style）
1.1 定义
软件架构风格是一类应用系统的组织方式的通用模式。它描述了系统构件如何组织及它们之间的交互方式，提供了一种架构级别的设计语言。
核心组成：
（1）词汇表（Vocabulary）
构件（Component）：系统中的基本模块或单元，如服务、处理器、数据库等。 连接件（Connector）：描述构件之间交互的机制，如消息传递、调用、事件、管道等。
（2）约束规则（Constraints）
描述构件和连接件如何组合、组织，以及它们的交互规则。 例如，数据流架构风格要求信息只能沿单向管道流动。
1.2 作用与价值
（1）反映结构 & 语义特征
不同风格强调不同关注点，如性能、可扩展性、可维护性等。 例：客户端-服务器风格强调分布式服务与资源共享，事件驱动风格强调异步响应和解耦。
（2）提供设计复用
经过验证的架构风格可以在多个系统中复用，降低设计风险。 例：REST 风格可用于大规模 Web 服务系统；MVC 风格可用于 GUI 应用。
（3）构成架构复用基础
架构模式（Architecture Pattern）往往基于一种或多种架构风格。 复用风格可以加速系统开发，同时保证质量属性的满足。
1.3 典型架构风格示例
| 架构风格 | 主要特点 | 适用场景 | 例子 |
|---|---|---|---|
| 分层（Layered） | |||
| 客户端-服务器（Client-Server） | |||
| 事件驱动（Event-Driven） | |||
| 管道-过滤（Pipe-and-Filter） | |||
| 共享存储（Shared Repository） | |||
| 微内核（Microkernel） | |||
| 微服务（Microservices） |
1.4 深度解析
（1）可组合性
架构风格不是孤立使用的，常常可以混合使用，如微服务 + 事件驱动。
（2）质量属性驱动
风格选择应考虑非功能需求（性能、可维护性、安全性等）。
（3）演化与适应性
风格可以随着系统需求演化进行调整，但核心约束通常保持不变。
（4）验证与复用
一个被广泛应用的风格，其可复用性和设计安全性已经得到验证。
2.基本架构风格分类
2.1 数据流风格（Data Flow）
核心思想：系统中的数据沿着预定路径流动，每个处理单元只关注数据的处理，不关注控制流程。
| 子类 | 核心机制 | 优点 | 缺点 | 典型案例 |
|---|---|---|---|---|
| 批处理序列（Batch Sequential） | ||||
| 管道-过滤器（Pipe & Filter） |
2.2 调用/返回风格（Call/Return）
核心思想：系统由调用关系驱动，上层模块通过调用下层模块实现功能。
| 子类 | 核心机制 | 优点 | 缺点 | 典型案例 |
|---|---|---|---|---|
| 主程序/子程序 | ||||
| 面向对象（Object-Oriented） | ||||
| 层次结构（Layered） | ||||
| 客户端/服务器（Client/Server） |
2.3 独立构件风格（Independent Component）
核心思想：构件独立存在，通过消息或事件进行协作，强调松耦合。
| 子类 | 核心机制 | 优点 | 缺点 | 典型案例 |
|---|---|---|---|---|
| 进程通信（Process Communication） | ||||
| 事件驱动 / 隐式调用（Event-driven / Implicit Invocation） |
2.4 虚拟机风格（Virtual Machine）
核心思想：通过虚拟执行环境或规则推理系统，实现抽象层的功能控制。
| 子类 | 核心机制 | 优点 | 缺点 | 典型案例 |
|---|---|---|---|---|
| 解释器（Interpreter） | ||||
| 基于规则系统（Rule-based System） |
2.5 以数据为中心风格（Data-Centric）
核心思想：系统围绕数据组织，处理模块围绕统一数据存储进行操作。
| 子类 | 核心机制 | 优点 | 缺点 | 典型案例 |
|---|---|---|---|---|
| 仓库风格（Repository） | ||||
| 黑板风格（Blackboard） |
分析：
数据流风格适合顺序处理或流式处理任务，关注数据传递路径。 调用/返回风格强调控制流和模块层次结构，适合有明确调用关系的系统。 独立构件风格强调松耦合和异步协作，适合分布式、事件驱动系统。 虚拟机风格适合解释执行或基于规则的复杂逻辑推理。 以数据为中心风格以数据为核心，适合知识密集型或大型企业系统。 暂时无法在飞书文档外展示此内容
3.层次结构风格扩展
3.1 基本思想
层次结构风格通过分层组织系统，每层只与上下相邻层交互，强调模块化、封装与职责分离。 每层只关注自身职责，简化开发、维护和扩展。
3.2 常见层次结构分类
两层 C/S：客户端 + 服务器

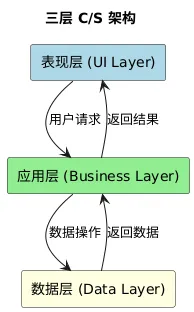

三层 C/S：表现层 + 应用层 + 数据层

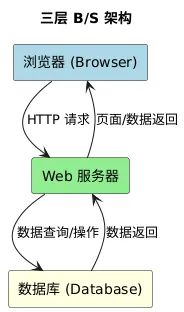

三层 B/S：浏览器 + Web 服务器 + 数据库

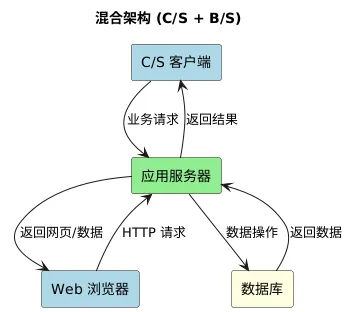

混合架构：C/S + B/S 结合

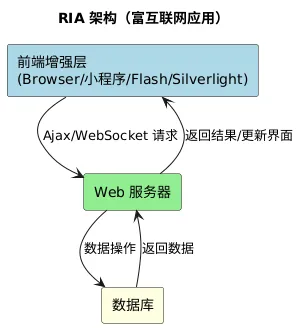

RIA（富互联网应用）：增强 B/S 用户体验（典型：小程序、Flash、Silverlight）
| 类型 | 架构层 | 核心特点 | 典型应用 |
|---|---|---|---|
| 两层 C/S | |||
| 三层 C/S | |||
| 三层 B/S | |||
| 混合架构 | |||
| RIA（富互联网应用） |
3.3 经典模式：MVC / MVP / MVVM

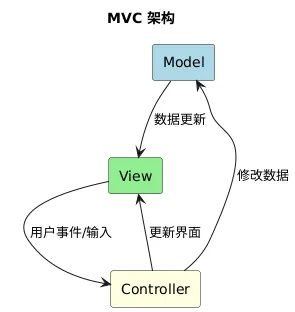

MVC / MVP / MVVM MVC：Model-View-Controller

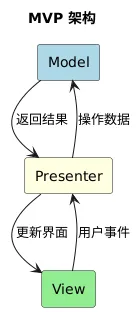

MVP：Presenter 作为中介，隔离 View-Model
MVVM：双向数据绑定（前端框架 Vue/React 常用）
| 模式 | 组成 | 核心特点 | 典型应用 |
|---|---|---|---|
| MVC | |||
| MVP | |||
| MVVM |
深入解析：
MVC：强调控制器驱动，UI 被动渲染。 MVP：Presenter 处理逻辑并直接操作 View，实现解耦。 MVVM：数据绑定自动同步 Model 与 View，前端框架支持响应式 UI，减少手动 DOM 操作。

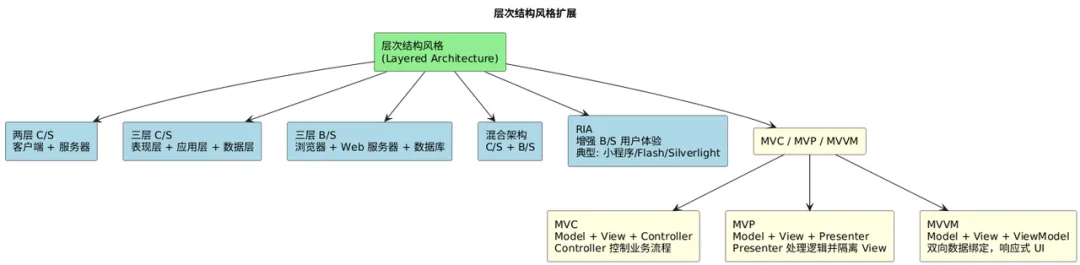

3.4 层次结构风格 示例（竖向树形表示）
4.面向服务架构（SOA）
4.1 核心思想
粗粒度（Coarse-grained）：服务封装完整业务功能，而非微小操作。 松耦合（Loosely Coupled）：服务之间低依赖，调用方式统一。 标准化接口（Standardized Interface）：通过规范协议实现跨语言、跨平台调用。
4.2 特征
| 特征 | 说明 |
|---|---|
| 服务可重用 | |
| 服务可组合 | |
| 语言无关 | |
| 标准化接口 |
4.3 实现方式
(1) Web Service
UDDI（Universal Description, Discovery and Integration）：服务注册与发现。 WSDL：服务接口描述，包括方法、参数、返回值、协议。 SOAP：消息传输协议，XML 格式封装请求和响应。 特征：平台无关、可跨网络调用，典型用于企业系统集成。
(2) 企业服务总线（ESB）
核心作用：实现企业内部服务的统一总线通信。 功能： 消息路由与转换 协议适配（HTTP、JMS、SOAP 等） 安全、事务、监控管理 优点：集中管理服务，支持业务流程编排，提高可扩展性。

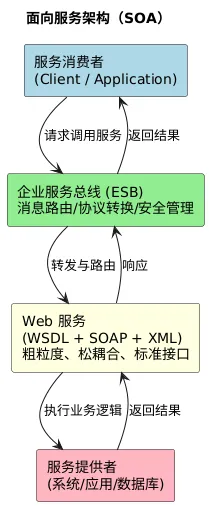

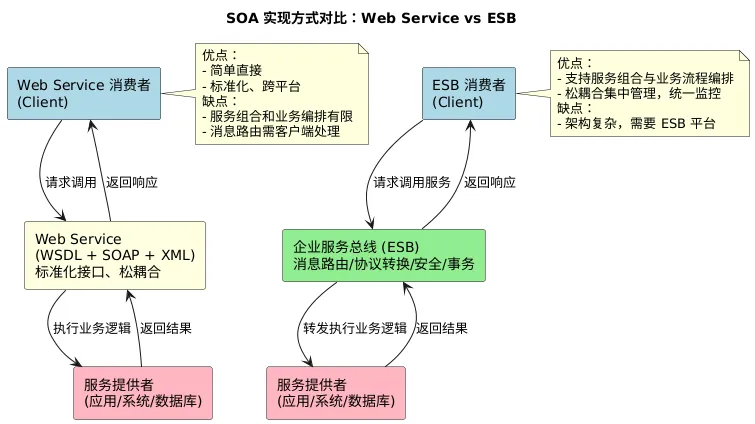

4.4 SOA 图示
5.其他补充风格
闭环/过程控制风格：典型于控制系统（空调、汽车巡航）。 C2 风格：构件-连接件，按规则组合（多用于学术研究）。

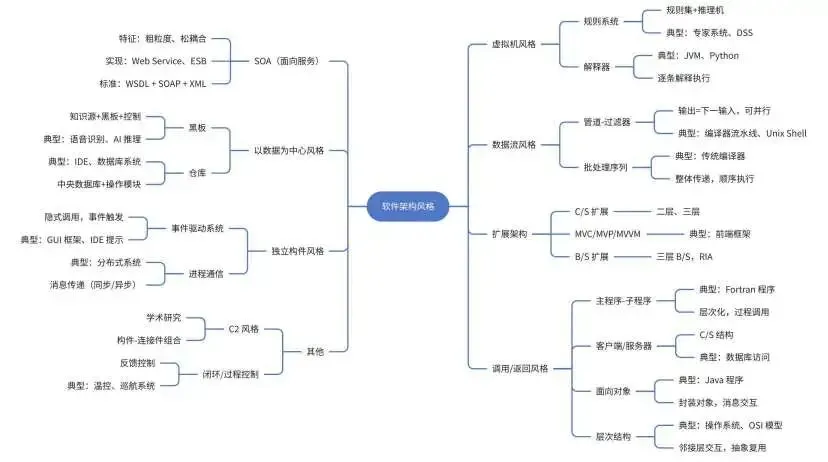

6.总结表
| 架构风格 | 关键特征 | 典型应用 |
|---|---|---|
