CASS加载大影像后，怎么输出带影像的PDF？

做测绘的朋友，大概率都遇到过这样的难题：在CASS里加载好大影像（DOM/卫星图），线划和影像完美叠加，可一输出PDF就“翻车”——要么只有线划没有影像，要么影像模糊成马赛克，要么文件大到打不开…
其实不用慌！CASS加载大影像后输出带影像的PDF，核心就在于「虚拟打印机设置+细节把控」，没有复杂操作，跟着步骤走，新手也能一次成功。今天就把这份实测可用的保姆级教程，分享给每一位测绘人，收藏起来，下次出图直接照搬～

先明确核心前提

很多人输出失败，不是步骤错了，而是忽略了基础前提：
  1. 影像已成功加载：确保CASS中能清晰显示影像，无卡顿、无缺失（大影像首次加载会生成缓存，耐心等待即可）；
  2. 安装PDF虚拟打印机：电脑需提前安装「Adobe PDF」「Microsoft Print to PDF」或CAD自带的「DWG To PDF.pc3」，没有的话先安装，否则无法输出PDF格式；
  3. 影像图层状态正常：加载的影像图层，不能关闭、不能冻结、不能锁定，否则打印时会直接忽略影像。

step1：加载大影像（已加载可直接跳过）

先给新手补个基础操作，老手可直接跳至step2，避免遗漏关键细节：
  1. 打开需要处理的CASS dwg图纸，确保图纸坐标系与影像坐标系一致（避免影像错位）；
  2. 点击顶部菜单栏【数据】→【加载大影像】（快捷键：输入「_ImageAttach」命令，回车）；
  3. 在弹出的窗口中，选择需要加载的影像文件（支持tif、img、jpg等常见格式），点击「确定」；
  4. 等待影像缓存生成（大影像可能需要几分钟，取决于文件大小和电脑配置），生成完成后，双击滚轮可缩放查看，确认影像与线划叠加正常。
✨ 小提醒：如果是几十G的超大影像，建议先用GlobalMapper或QGIS做切片/金字塔预处理，再加载到CASS，避免后续输出卡顿、崩溃。

step2：优化设置（提升PDF美观度，非必选但强烈建议）

默认情况下，CASS绘图区背景是黑色，直接输出PDF会显得压抑，还可能影响影像色彩呈现，建议先调整为白色：
  1. 右键点击CASS绘图区空白处，选择【选项】；
  2. 在弹出的窗口中，切换到【显示】选项卡，点击下方【颜色】按钮；
  3. 界面元素选择「统一背景」，颜色下拉选择「白色」，点击「应用」→「确定」，关闭窗口即可。
这样输出的PDF，底色干净，影像和线划对比更清晰，提交给甲方也更美观。

step3：核心操作——打印设置（决定输出成败）

这一步是重中之重，每一个细节都不能错，建议逐字对照操作，避免踩坑：
  1. 打开打印窗口：输入命令「PLOT」（或快捷键Ctrl+P），也可以点击顶部菜单栏【文件】→【绘图输出】→【打印】；
  2. 选择打印机/绘图仪（关键第一步）：
在「名称」下拉框中，必须选择带「PDF」的虚拟打印机，优先选「Adobe PDF」（输出清晰度最高），其次选「Microsoft Print to PDF」（系统自带，无需额外安装），不要选实体打印机或其他非PDF打印机，否则无法输出PDF；
3.  设置图纸尺寸：
根据需要输出的图幅大小选择，常用的有A4、A3，若要保证清晰度，建议选A0、A1（越大越清晰）；如果图幅特殊，可选择「自定义」，输入对应尺寸（单位建议设为毫米）；
4.  选择打印范围（关键第二步）：
打印范围务必选择「窗口」，点击「窗口」后，回到绘图区，用鼠标框选需要输出的完整范围（必须包含所有线划和影像，框选时尽量贴合图幅，避免多余空白）；
5.  设置打印比例（控制清晰度，关键第三步）：
❌ 重点提醒：不要勾选「布满图纸」！勾选后会强制缩放，导致影像模糊、比例失调；
✅ 正确操作：根据图纸比例尺设置，1:500图就设为「1:500」，1:1000图就设为「1:1000」；如果想最大化保证清晰度，直接设为「1:1」（适合大图输出）；
6.  选择打印样式表：
若需要黑白PDF，选择「monochrome.ctb」；若需要彩色（保留影像原色），选择「acad.ctb」，确保影像图层在样式表中未被隐藏；
7.  其他细节设置：
  • 勾选「居中打印」，确保图幅在PDF页面中居中，避免偏移；
  • 图形方向：根据图幅形状选择「横向」或「纵向」，不确定就选「自动」；

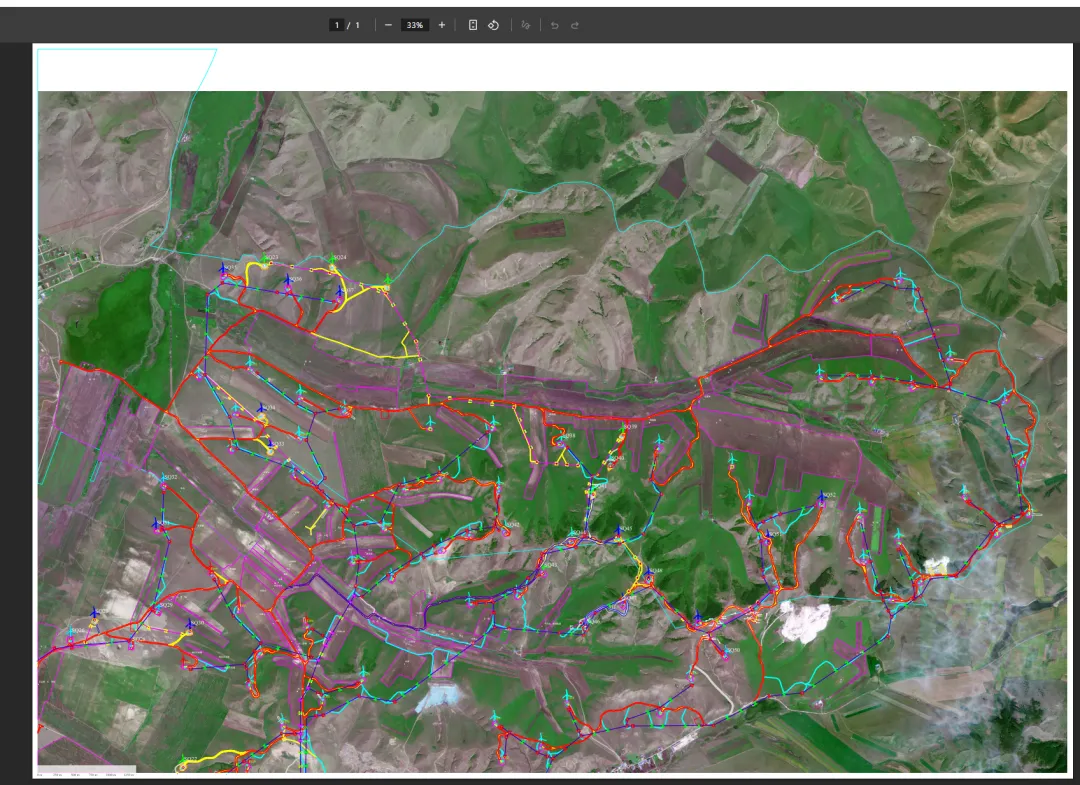

8.  预览检查（必做步骤）：
点击打印窗口左下角「预览」，仔细查看：影像是否完整显示、线划是否清晰、有无黑边、比例是否正常，确认无误后，右键点击预览界面，选择「打印」，或返回打印窗口点击「确定」；
9.  保存PDF：
在弹出的窗口中，选择保存路径，给PDF命名（建议包含图幅号、比例尺，方便后续查找），点击「保存」，等待生成即可（大影像+大图会慢一点，耐心等待，不要中途关闭CASS）。

step4：常见问题排查（必看！避免白忙活）

很多人跟着步骤走，还是会出问题，这几个高频坑，提前规避，节省时间：
1.  输出PDF只有线划，没有影像？
排查3点：① 影像图层是否关闭、冻结、锁定；② 打印范围是否框选了影像；③ 打印机是否选对（必须是PDF虚拟打印机）；
2.  PDF中影像模糊、有马赛克？
原因：图纸尺寸太小、打印比例设置不当，或虚拟打印机选择有误；
解决：换用「Adobe PDF」打印机，图纸尺寸选A0/A1，打印比例设为1:1，重新输出；
3.  输出过程卡顿、崩溃，或PDF文件超大（几百MB）？
解决：① 大影像先做切片预处理；② 关闭其他无关程序，给CASS分配更多内存；③ 若文件太大，可用Acrobat等工具压缩PDF，或打印时适当降低分辨率（150dpi，权衡清晰度和体积）；
4.  输出PDF出现文字乱码？
原因：字体映射缺失，CASS默认字体未被PDF打印机正确加载；
解决：执行「FONTMAP」重载命令，将CASS默认字体替换为SimSun（宋体）、SimHei（黑体）等TrueType字体，避免使用SHX字体。
