如果你做过 Android Camera App 开发，大概率写过这样一行代码：
cameraManager.openCamera(cameraId, executor, stateCallback);这行代码看起来是一个普通 Java API 调用。
但它背后真正发生的事情并不普通：App 进程里的 Java Framework，会通过 AIDL / Binder 跨进程进入 cameraserver，再由 C++ 的 CameraService 创建 CameraDeviceClient，继续往下连接 Camera3Device 和 Camera HAL。
很多人第一次读 Camera Framework 源码时，会卡在几个问题上：
AIDL 不是 Java App 之间通信用的吗，为什么能调用 C++ CameraService？App 调用 openCamera()后，为什么最后会进入CameraService::connectDevice()？ICameraService、 ICameraDeviceUser、ICameraDeviceCallbacks到底有什么区别？既然 App 和 CameraService 通过 AIDL 通信，图像数据是不是也通过 AIDL 传输？
这篇文章就从这些问题出发，把 Camera Framework 中 App 到 CameraService 的 AIDL / Binder 通信讲清楚。
目标不是把所有源码都贴一遍，而是让你读完后能建立一张清晰的地图：
App Camera2 API -> Java Framework -> AIDL / Binder -> CameraService -> CameraDeviceClient -> Camera3Device -> Camera HAL说明：本文源码以google开源仓库为准。仓库中的 base/...对应完整 AOSP 的frameworks/base/...，av/...对应frameworks/av/...，interfaces/...对应hardware/interfaces/...。
一、先给结论
Camera Framework 中，App 和 CameraService 的通信主要靠 AIDL / Binder。
但要注意：
AIDL / Binder 负责的是控制命令、状态回调、Binder 对象引用和少量结构化数据。真正的图像像素数据，不会通过 Binder byte[]一帧一帧传给 App。
在 Camera2 主链路里，最重要的是三根 Binder 线：
ICameraServiceICameraDeviceUserICameraDeviceCallbacks它们分别解决三个问题：
ICameraService | ||
ICameraDeviceUser | ||
ICameraDeviceCallbacks |
你可以先记住一句话：
ICameraService负责“打开门”， ICameraDeviceUser负责“进门后操作设备”，ICameraDeviceCallbacks负责“服务端反向通知 App”。
后面所有源码，基本都围绕这三根线展开。

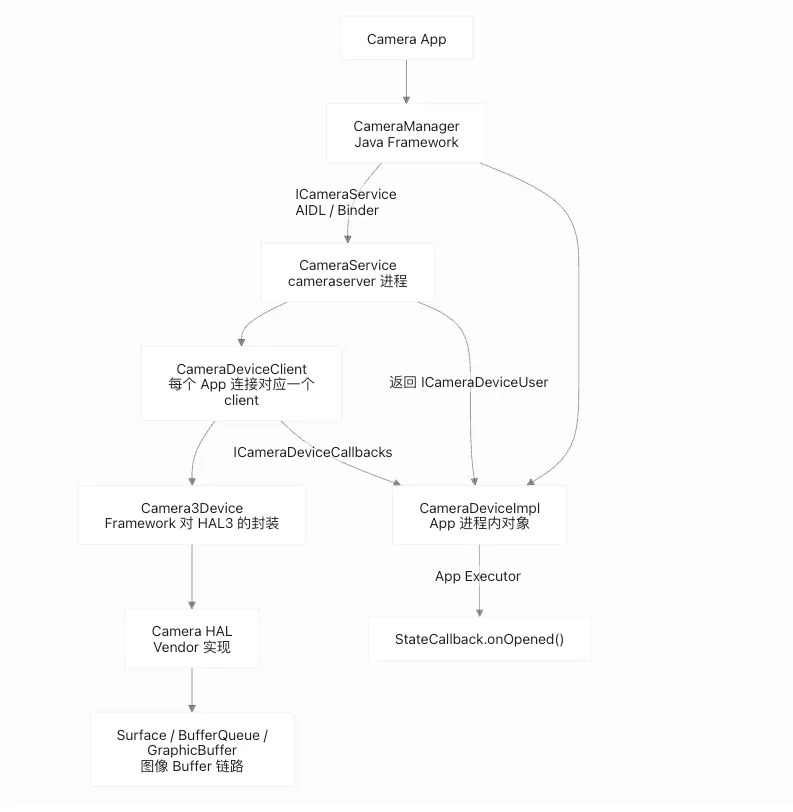

二、先看整体架构
先不要急着看代码。先看 App 到 CameraService 的位置关系。
这张图里有两个关键点。
第一个关键点：App 进程里没有真正的 CameraService 对象。App 拿到的是 Binder proxy，看起来像本地接口，实际调用会跨进程进入 cameraserver。
第二个关键点：控制链路和图像链路是两条线。
控制命令走：
AIDL / Binder图像数据走：
Surface / BufferQueue / GraphicBuffer这两个东西一定不要混在一起。
三、先把 AIDL / Binder 几个词说清楚
如果只看 Camera 源码，很容易被 Stub、Proxy、Parcel、ServiceManager 这些词绕晕。
先用最短的话解释一下。
1. AIDL：远程接口说明书
AIDL 全称是 Android Interface Definition Language。
它不是业务语言，而是一种接口描述语言。它用 .aidl 文件描述：
远端对象能提供哪些方法？参数是什么？返回值是什么？比如 Camera 中的：
av/camera/aidl/android/hardware/ICameraService.aidl里面定义了 connectDevice(...)，意思是 CameraService 对外提供一个“打开 Camera2 设备”的远程接口。
2. Binder：跨进程通信通道
Binder 是 Android 的 IPC 机制。
App 进程不能直接调用 cameraserver 进程里的 C++ 对象，所以需要 Binder 把一次方法调用送到另一个进程。

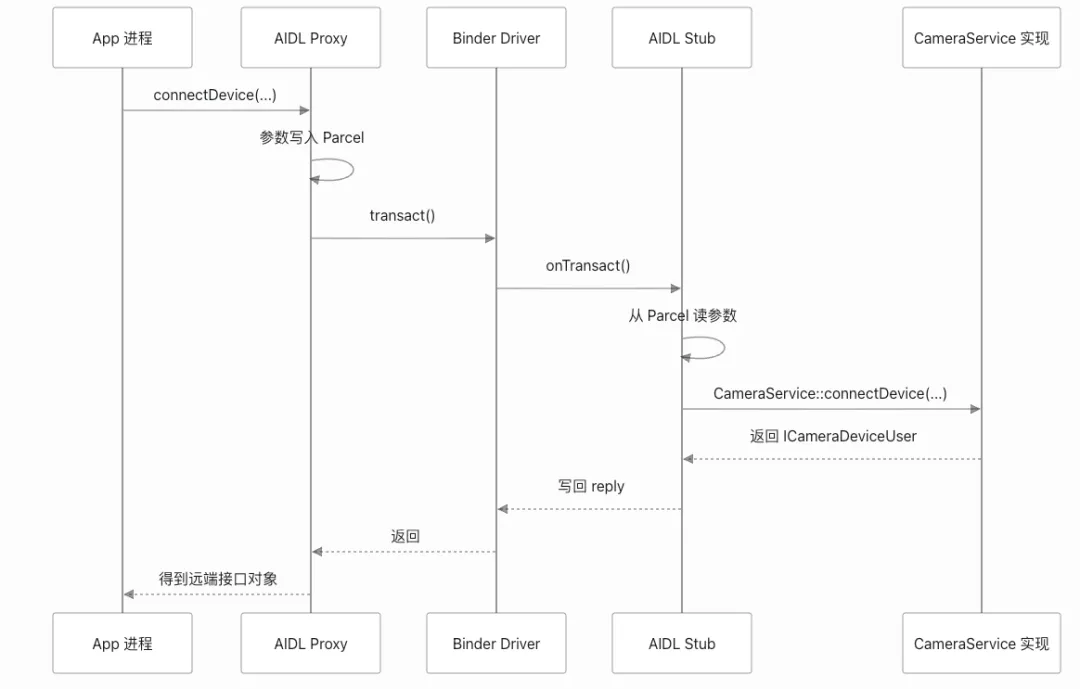

可以把 Binder 理解成系统级快递通道：
3. Proxy：客户端手里的远程代理
Proxy 在调用方这一侧。
App 调用 cameraService.connectDevice(...)，看起来像普通 Java 方法，实际是 Proxy 把参数打包进 Parcel，然后发起 Binder transact()。
4. Stub / BnXXX：服务端接请求的人
Stub 在服务端这一侧。
CameraService 是 C++ 实现，当前仓库里可以看到它继承了：
class CameraService : public BinderService<CameraService>, public virtual ::android::hardware::BnCameraService, ...这里的 BnCameraService 就是 native 侧的 Binder Stub。Java 侧发来的 Binder 调用，最终会被它接住，然后分发到 CameraService::connectDevice() 这类真正的实现函数。
5. Parcel：跨进程参数包
不同进程不能直接共享普通对象地址。
所以 AIDL 生成的代码会把参数写进 Parcel，服务端再从 Parcel 里读出来。
在 Camera 中，Binder 适合传这些东西：
camera id、target SDK、rotation override 这类轻量参数 ICameraDeviceCallbacks这类 Binder 回调对象 ICameraDeviceUser这类 Binder 返回对象 Surface背后的 Binder / native handle 引用 metadata 描述或 FMQ 描述符
但它不适合一帧一帧传图像像素数据。
6. ServiceManager：系统服务通讯录
App 要先找到 CameraService，才能调用它。
CameraService 注册到系统里的服务名是：
media.cameraJava Framework 通过 ServiceManager.getService("media.camera") 拿到它的 Binder。
四、Camera Framework 里的三根 Binder 线
理解 Camera AIDL，最重要的不是背 AIDL 语法，而是记住对象关系。
1. ICameraService：打开 Camera 前找总服务台
ICameraService 的方向是：
Java Framework -> C++ CameraService它负责服务级操作，比如：
获取 camera 数量 获取 camera info / characteristics 监听 camera availability 打开 Camera2 设备 查询并发相机、session 支持能力
最关键的方法是：
ICameraDeviceUser connectDevice( ICameraDeviceCallbacks callbacks, String cameraId, int oomScoreOffset, int targetSdkVersion, int rotationOverride, AttributionSourceState clientAttribution, int devicePolicy, boolean sharedMode);这段接口解决的问题是：
App 把自己的回调 Binder，也就是 ICameraDeviceCallbacks，传给CameraService；CameraService打开设备成功后，再返回一个ICameraDeviceUser给 App。
这就是 Camera2 打开设备时最核心的一次 Binder 交换。
2. ICameraDeviceUser：打开后控制设备的遥控器
ICameraDeviceUser 的方向是：
CameraDeviceImpl -> CameraDeviceClient当 connectDevice() 成功后，Java 层会拿到一个 ICameraDeviceUser。
后续很多 Camera2 操作都通过它继续跨进程：
beginConfigure()createStream()endConfigure()submitRequestList()flush()disconnect()换句话说：
openCamera()只是拿到遥控器。真正配置输出流、提交预览请求、停止请求、关闭设备，后面都要靠 ICameraDeviceUser。
3. ICameraDeviceCallbacks：服务端回调 App 的电话线
ICameraDeviceCallbacks 的方向刚好反过来：
CameraDeviceClient -> CameraDeviceImpl它里面的方法包括：
onDeviceError()onDeviceIdle()onCaptureStarted()onResultReceived()onRepeatingRequestError()onRequestQueueEmpty()这些方法是 oneway 调用，适合服务端异步通知 App。
例如 HAL 返回 capture result 后，Framework native 层最终会通过 onResultReceived(...) 通知 Java 层，Java 层再派发到 App 的 CaptureCallback.onCaptureCompleted()。
读源码时只要能分清这三根线，Camera Framework 的 AIDL 关系就不会乱。
五、源码链路：App 是怎么找到 CameraService 的？
先看服务在哪里。
当前仓库中，cameraserver 的入口在：
av/camera/cameraserver/main_cameraserver.cpp启动后会调用：
CameraService::instantiate();CameraService 自己声明的服务名在：
av/services/camera/libcameraservice/CameraService.h关键点是：
static char const* getServiceName() { return "media.camera"; }这一步的意义是：
CameraService把自己注册到 ServiceManager，名字叫 media.camera。以后其他进程要找相机服务，就用这个名字查。
Java Framework 侧查找服务的位置在：
base/core/java/android/hardware/camera2/CameraManager.javaCameraManagerGlobal 里有这样一段逻辑：
IBinder cameraServiceBinder = ServiceManager.getService(CAMERA_SERVICE_BINDER_NAME);ICameraService cameraService = ICameraService.Stub.asInterface(cameraServiceBinder);这里的 CAMERA_SERVICE_BINDER_NAME 就是：
media.camera这段代码解决的问题是：
Java Framework 先从 ServiceManager 拿到一个原始 IBinder，再通过ICameraService.Stub.asInterface(...)包装成可以调用的ICameraService接口。
如果远端服务在另一个进程，这个 ICameraService 实际就是一个 Proxy。
所以 App 后面看起来是在调用 Java 接口，实际已经具备了跨进程进入 cameraserver 的能力。
六、源码链路：openCamera() 如何进入 connectDevice()？
App 调用：
cameraManager.openCamera(cameraId, executor, stateCallback);内部会走到：
CameraManager.openCameraDeviceUserAsync(...)这个方法里有三个关键动作。
第一步：创建 App 进程内的 CameraDeviceImpl
CameraDeviceImpl deviceImpl = new CameraDeviceImpl( cameraId, callback, executor, characteristics, this, targetSdkVersion, mContext, cameraDeviceSetup, sharedMode);这段代码解决的问题是：
先在 App 进程内创建一个 CameraDevice的本地实现对象。它不是硬件设备本体，而是 App 后续操作 Camera 的 Java 门面。
它保存了 App 传进来的 StateCallback 和 Executor。
后续 onOpened()、onDisconnected()、onError() 这些回调，也会通过这个 Executor 派发给 App。
第二步：拿到 App 侧的回调 Binder
ICameraDeviceCallbacks callbacks = deviceImpl.getCallbacks();这段代码解决的问题是：
App 进程准备一个 ICameraDeviceCallbacks，稍后传给CameraService。服务端以后要通知 result、error、capture started，就会反向调用这个 Binder。
注意，这里传的是“回调通道”，不是图像数据通道。
第三步：通过 ICameraService.connectDevice() 跨进程打开设备
cameraUser = cameraService.connectDevice( callbacks, cameraId, oomScoreOffset, targetSdkVersion, rotationOverride, clientAttribution, devicePolicy, sharedMode);这段代码解决的问题是：
Java Framework 正式请求 CameraService打开某个 camera id，并把 App 侧 callback 一起交给服务端。
这一步返回的 cameraUser 就是 ICameraDeviceUser。
也就是说，connectDevice() 不是只返回一个成功失败状态，而是返回了一个后续控制设备的远程 Binder 接口。
七、CameraService 收到请求后做什么？
ICameraService.connectDevice() 跨进程后，会进入 native 层：
av/services/camera/libcameraservice/CameraService.cpp当前源码中的入口是：
Status CameraService::connectDevice( const sp<ICameraDeviceCallbacks>& cameraCb, const std::string& unresolvedCameraId, ..., sp<ICameraDeviceUser>* device) { return connectDeviceImpl(...);}这段代码解决的问题是：
Binder Stub 已经把 Java 侧参数解包成 native 参数， CameraService::connectDevice()开始处理真正的 Camera 打开逻辑。
后面会继续进入：
connectDeviceImpl(...)connectHelper(...)makeClient(...)client->initialize(...)这几步不是简单 new 一个对象，而是要处理很多系统级问题：
camera id 是否存在 调用方 uid / pid / attribution 是否可信 App 是否有权限 device policy 是否禁用 Camera 当前 Camera 是否已经被其他高优先级 client 占用 是否超过最大同时打开数量 是否需要踢掉低优先级 client HAL session 是否能成功打开
这也是为什么 App 层 openCamera() 可能抛出 CAMERA_IN_USE、MAX_CAMERAS_IN_USE、CAMERA_DISABLED、CAMERA_DISCONNECTED 等异常。
从 App 视角看，这些不是简单的 Java 参数错误，而是 cameraserver 在做系统资源仲裁。
八、为什么 onOpened() 不是 HAL 直接回调 App？
这是一个很容易误解的点。
很多人会以为：
HAL open 成功 -> HAL 回调 App 的 onOpened()实际不是这样。

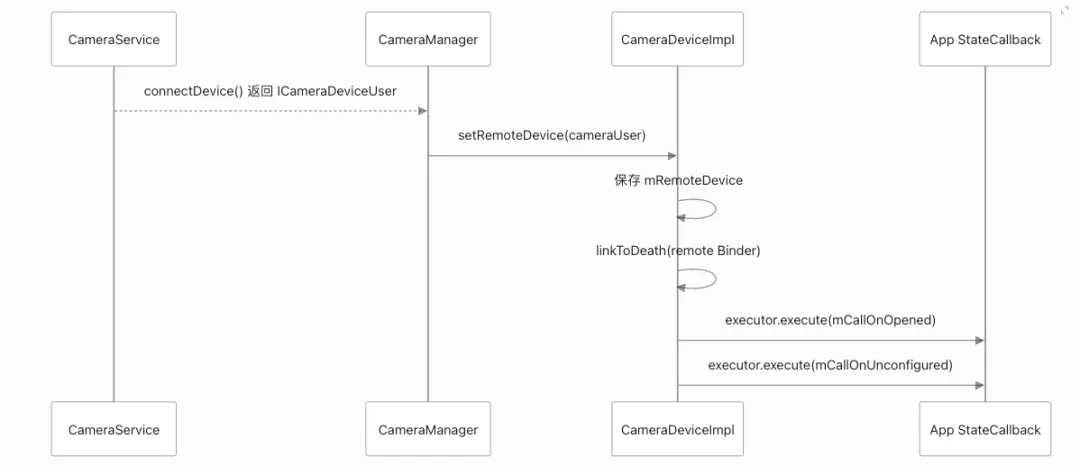

更准确的链路是：
Java 层关键代码在：
base/core/java/android/hardware/camera2/impl/CameraDeviceImpl.javasetRemoteDevice(...) 里有这样几步：
mRemoteDevice = new ICameraDeviceUserWrapper(remoteDevice);IBinder remoteDeviceBinder = remoteDevice.asBinder();remoteDeviceBinder.linkToDeath(this, 0);mDeviceExecutor.execute(mCallOnOpened);mDeviceExecutor.execute(mCallOnUnconfigured);这段代码解决的问题是：
Java 层拿到 CameraService返回的ICameraDeviceUser后，把它保存为后续控制通道，并在 App 提供的Executor上派发StateCallback.onOpened()。
所以 onOpened() 的直接触发点是：
CameraDeviceImpl.setRemoteDevice()而不是 HAL 直接调用 App。
这也解释了一个 App 开发中的常见现象：
onOpened()只代表设备连接已经建立，不代表已经有预览帧。
预览还需要继续创建 session、配置 Surface、提交 repeating request。
九、打开之后，ICameraDeviceUser 继续负责什么？
拿到 ICameraDeviceUser 后，App 才真正具备“控制这台 Camera”的能力。
后续两个最常见动作是：
createCaptureSession()setRepeatingRequest()它们仍然会通过 Binder 进入 CameraDeviceClient。
1. createCaptureSession()：配置输出流
现代 Camera2 推荐从 SessionConfiguration / OutputConfiguration 理解 session 创建：
OutputConfiguration previewOutput = new OutputConfiguration(previewSurface);SessionConfiguration sessionConfig = new SessionConfiguration( SessionConfiguration.SESSION_REGULAR, Collections.singletonList(previewOutput), executor, stateCallback);cameraDevice.createCaptureSession(sessionConfig);Framework 内部会通过 ICameraDeviceUser 做类似这样的事情：
beginConfigure()createStream(OutputConfiguration)endConfigure(...)Java 层可以在 CameraDeviceImpl 中看到：
mRemoteDevice.beginConfigure();int streamId = mRemoteDevice.createStream(outConfig);offlineStreamIds = mRemoteDevice.endConfigure(...);这段代码解决的问题是：
App 传入的 Surface会被包装在OutputConfiguration中，通过 Binder 送到CameraDeviceClient，再由 native 层创建 Camera stream，最终触发 HALconfigureStreams()。
注意，这里传的是 Surface 相关的引用和配置，不是把图像帧传过去。
2. setRepeatingRequest()：提交持续预览请求
预览请求最终会走：
requestInfo = mRemoteDevice.submitRequestList(requestArray, repeating);对应 AIDL：
SubmitInfo submitRequestList( in CaptureRequest[] requestList, boolean streaming);这段代码解决的问题是：
Java 层把 CaptureRequest通过 Binder 提交给CameraDeviceClient。如果streaming=true，它就是持续预览或持续录像这类 repeating request。
在 native 层，CameraDeviceClient::submitRequestList(...) 会继续校验 request、Surface target、stream id 映射关系，然后把请求送进 Camera3Device 的 request 管线。
十、Result / Error 如何从服务端回到 App？
打开 Camera 时，App 已经把 ICameraDeviceCallbacks 传给了 CameraService。
因此服务端后续可以反向通知 App。
关键 AIDL 是：
oneway void onResultReceived( in CameraMetadataInfo resultInfo, in CaptureResultExtras resultExtras, in PhysicalCaptureResultInfo[] physicalCaptureResultInfos);这里的 oneway 很适合 result / error 这种异步通知。
读源码时要分清两类回调：
CameraDevice.StateCallback.onOpened() | setRemoteDevice() | |
CaptureCallback.onCaptureCompleted() | ICameraDeviceCallbacks.onResultReceived() |
前者是设备状态，后者是 capture request 的结果。
不要把这两条链路混成一条。
十一、AIDL、JNI、HAL AIDL/HIDL、FMQ、BufferQueue 到底怎么分？
Camera Framework 里术语很多，最容易混的是这几个：
AIDL / BinderJNIHAL AIDL / HIDLFMQBufferQueue / GraphicBuffer可以按“连接谁”和“传什么”来区分。
1. CameraManager 到 CameraService 不是 JNI
JNI 适合：
同一个进程内 Java 调 C/C++但 CameraManager 在 App 进程，CameraService 在 cameraserver 进程。
这是跨进程，所以主链路是：
AIDL / Binder而不是 JNI。
2. CameraService 到 HAL 可能是 HIDL，也可能是 AIDL
不同 Android 版本、不同设备实现会有差异。
从学习角度可以先记：
App / Framework -> CameraService：AIDL / BinderCameraService -> Camera HAL：HAL AIDL 或 HIDL，取决于版本和实现不要把 Framework 层 AIDL 和 HAL 层 AIDL/HIDL 混成一个东西。
3. FMQ 不是 BufferQueue
FMQ 全称是 Fast Message Queue。
在 Camera 中，它常用于传 request / result metadata 这类结构化数据，减少 Binder 大量拷贝和同步成本。
但它不是用来传预览图像帧的。
4. 图像数据走 BufferQueue / GraphicBuffer
预览、拍照、录像的图像数据通常走：
Surface / BufferQueue / GraphicBuffer / HardwareBufferApp 传给 Camera 的 Surface，本质上是在告诉 Framework：
你把图像输出到这条 BufferQueue 里，我这边用 Preview、ImageReader 或 MediaRecorder 去消费。
所以千万不要把 Camera 图像数据理解成 Binder byte[]。
十二、完整流程图
把前面的内容合起来，openCamera() 的主流程可以这样看：
图 7：openCamera() 到 onOpened() 完整流程，稍后插入图片
这张图里真正需要记住的是两个 Binder 对象的交换：
App -> CameraService：传入 ICameraDeviceCallbacksCameraService -> App：返回 ICameraDeviceUser这就是 openCamera() 里最重要的 AIDL / Binder 关系。
十三、容易误解的点
误区一：AIDL 只能 Java 调 Java
不是。
现代 AIDL 可以生成 Java、C++、NDK、Rust 等不同后端代码。
Camera Framework 中的典型场景就是：
Java Framework -> Binder -> C++ CameraService误区二：Java 调 C++ 就一定是 JNI
不是。
判断标准不是语言，而是不是跨进程。
同进程 Java 调 C++：通常是 JNI跨进程 Java 调 C++：通常是 AIDL / BinderCameraManager 调 CameraService 是跨进程，所以不是 JNI 主链路。
误区三：onOpened() 是 HAL 直接回调给 App
不准确。
HAL open 成功是前提，但 App 的 onOpened() 通常是 Java 层 CameraDeviceImpl.setRemoteDevice() 成功绑定 ICameraDeviceUser 后，通过 App 提供的 Executor 派发。
误区四：ICameraDeviceUser 和 ICameraDeviceCallbacks 分不清
记方向就行：
ICameraDeviceUser：App -> CameraService，控制设备ICameraDeviceCallbacks：CameraService -> App，回调事件一个是 App 操作服务端，一个是服务端通知 App。
误区五：图像数据通过 AIDL byte[] 传输
不是。
AIDL / Binder 主要传控制命令、对象引用和回调。
图像像素数据走：
Surface / BufferQueue / GraphicBuffer误区六：createCaptureSession() 和 HAL openSession() 是一回事
不是。
openSession() 更靠近 CameraService 打开 HAL device session。
createCaptureSession() 是 App 在设备打开之后配置输出流，后面会触发 stream 创建和 HAL configureStreams()。
两者处在不同阶段。
十四、对 App / Camera App 开发者有什么意义？
1. onOpened() 不代表预览已经开始
onOpened() 只代表 App 拿到了 ICameraDeviceUser，可以继续配置 Camera。
真正看到画面，还需要：
createCaptureSession()setRepeatingRequest()HAL 输出 buffer 到 Surface所以不要在 onOpened() 里期待已经有预览帧。
2. Surface 配错，通常在 session 阶段暴露
openCamera() 成功，不代表所有输出组合都支持。
真正的输出组合检查发生在 createCaptureSession() 之后，也就是 createStream() / endConfigure() / configureStreams() 这条链路。
如果尺寸、格式、Surface 组合不被 HAL 支持，问题通常会在这里暴露。
3. Camera 被占用不是 App 自己能完全决定的
CameraService 会做系统级资源仲裁。
比如其他高优先级 client 正在使用 Camera，或者系统策略禁用了 Camera，App 层就可能收到 CAMERA_IN_USE、MAX_CAMERAS_IN_USE、CAMERA_DISABLED。
这些异常背后不是简单 Java 状态，而是 cameraserver 的权限和资源管理结果。
4. ImageReader 不及时 close() 会影响图像链路
图像不走 Binder，但会走 BufferQueue。
如果 App 用 ImageReader 拿到 Image 后不及时 close()，buffer 可能被 App 长时间占住，导致 HAL / Framework 拿不到空闲 buffer。
表现出来可能就是预览卡住、拍照不回调、帧率下降。
5. 读 Camera 源码时先画 Binder 线
建议你读源码时按这个顺序：
1. ICameraService：怎么找到 CameraService，怎么 connectDevice2. ICameraDeviceUser：打开后怎么 createStream / submitRequest3. ICameraDeviceCallbacks：result / error 怎么回到 App先把这三根线画出来，再继续看 Camera3Device、HAL、BufferQueue，思路会清楚很多。
十五、总结
到这里，我们可以把 Camera Framework 的 AIDL / Binder 通信总结成三句话。
第一，App 调用 Camera2 API，本质上不是直接操作硬件，而是通过 Java Framework 间接和 cameraserver 通信。
第二，Java Framework 和 C++ CameraService 之间的主通信机制是 AIDL / Binder，不是 JNI。
第三，AIDL / Binder 负责控制命令、对象引用和回调；真正的图像像素数据走 Surface / BufferQueue / GraphicBuffer。
最后再记住这三根线：
ICameraService：打开 Camera / 查询服务级信息ICameraDeviceUser：打开后控制设备ICameraDeviceCallbacks：服务端回调 App只要这三根线清楚了，再读 openCamera()、createCaptureSession()、setRepeatingRequest()、processCaptureResult()，就不会被 Camera Framework 复杂的类名绕晕。
