深度研报 | 几十万一片的掩模版被洗废？带你避开光掩模维护工艺中的三个“隐形雷区”

引言

在半导体制造的价值链中，光掩模版（Photomask）被形象地称为芯片生产的“母本”。随着先进制程的推进，一片高阶掩模版的造价往往高达数十万甚至上百万人民币。然而，令人扼腕的是，不少掩模版并非损于光刻曝光，而是毁于看似日常的“维护清洗”。

为什么原本为了保命的“清洗”，竟成了掩模版的“催命符”？今天我们深度解析掩模版维护工艺中的三个“隐形雷区”，探讨如何通过底层化学逻辑的进化，守护这些昂贵的工业资产。

雷区一：刻蚀失控——被化学药水“吃掉”的相移层

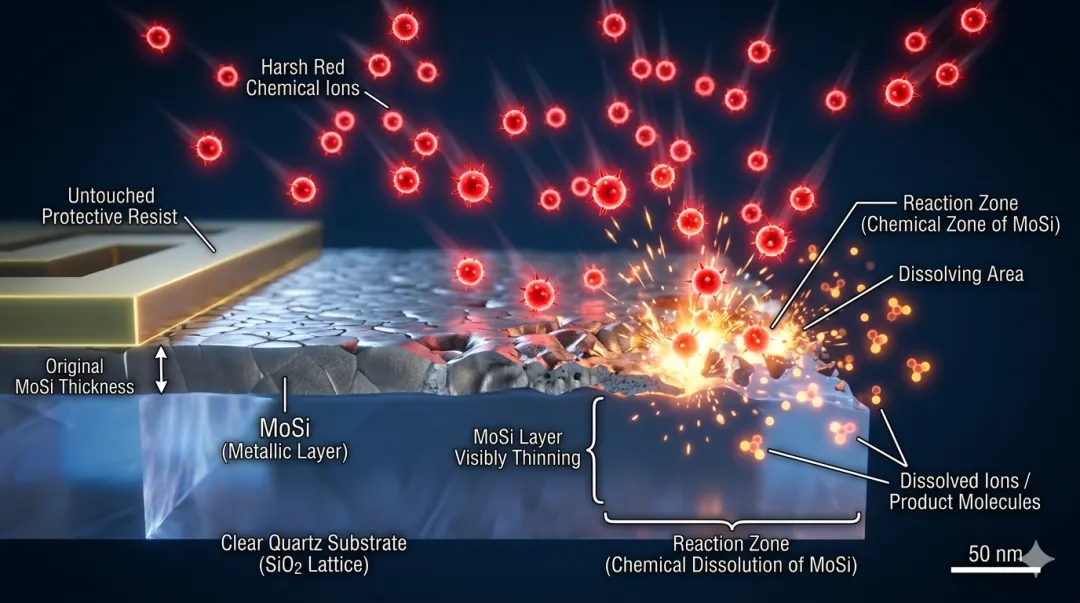

掩模版的核心在于其表面的薄膜图形。对于相移掩模版（PSM）而言，厚度仅数十纳米的硅化钼（MoSi）相移层对厚度极其敏感。

风险点：传统工艺常使用强碱性清洗液。虽然碱液能快速去除颗粒，但它对 MoSi 具有天然的化学活性。哪怕只有0.5nm的超额刻蚀，都会导致**相移角（Phase Angle）**发生不可逆的偏移。

一旦相移角超差，光刻机在曝光时产生的干涉效应就会失准，导致晶圆线宽（CD）异常。这种损伤在显微镜下难以发现，却能直接判定整片掩模版报废。

雷区二：结构倒塌——被物理力“推翻”的纳米高楼

随着制程进入 28nm、14nm 及以下，掩模版上布满了大量亚分辨率辅助图形（SRAF）。这些图形线宽极细且高度较高，深宽比极大。

风险点：许多产线为了提高“清洗效率”，会盲目加大兆声波（Megasonic）功率。然而，声波空化效应产生的微射流，以及清洗液在干燥瞬间产生的表面张力（毛细管力），会像巨浪一样推向这些脆弱的纳米结构。

结果就是：微粒洗掉了，但宝贵的 SRAF 图形也成片倒塌了。这种机械损伤是物理性的，无法修复。

雷区三：残留成雾——被“假洁净”掩盖的 Haze 风险

有些掩模版在洗完后看起来洁净如新，但在使用一段时间后，表面会出现朦胧的“雾化”现象，业界称之为Haze（起雾）。

风险点：根源往往在于清洗剂的**易漂洗性（Rinsability）**不足。部分清洗剂为了追求去污力，添加了大量的表面活性剂或含硫化学品。这些有机组分若不能彻底随水流移除，会残留在石英基底的微孔中。

在光刻机高能量紫外光的长时间照射下，这些微量残留物会发生光化学反应，结晶并生长成微小晶体，导致透过率下降，毁掉整场曝光。

避坑指南：厦门路辉科技的“护材级”清洗方案

面对这三大足以让数十万资产瞬间“报废”的雷区，光学清洗领域的技术迭代势在必行。**厦门路辉科技（Luhui Tech）**凭借深厚的界面化学研究，专为半导体掩模版研发了一套“精准、温和、无损”的清洗体系，实现了从“物理暴力”向“化学智慧”的跨越。

低刻蚀控制：厦门路辉科技清洗剂采用独特的化学缓蚀技术，摒弃了强腐蚀性碱体系。实测证明，其对 MoSi 相移层及石英基底的刻蚀率几乎为零，从源头守护相移角的稳定性。

低张力渗透：凭借创新的表面能调节技术，路辉清洗液具备极佳的润湿性能，能深入纳米间隙将污染物“靶向络合”并带走。由于化学剥离效率极高，产线可显著降低超声功率，彻底规避 SRAF 图形倒塌风险。

无残留漂洗机制：路辉科技坚持使用易降解、高水溶性的高分子组分，确保通过极简的纯水循环即可实现彻底移除。洗后的掩模版表面表现出极高的表面能，从微观层面切断了 Haze 晶体生成的养分来源。
