AI 大模型与通用算力的爆发式增长,正推动数据中心互连带宽从 800G 向 1.6T、3.2T 乃至6.4T快速升级。传统可插拔光模块在功耗控制、信号完整性、端口带宽密度三大核心维度已逼近物理极限。单通道 200Gbps 及更高速率的电信号在 PCB 铜缆上传输损耗急剧增大,必须依靠高功耗 SerDes 芯片进行均衡补偿,使得光互联部分功耗占数据中心总功耗比例已超过 30%。
在此背景下,CPO(共封装光学)、NPO(近封装光学)、XPO(超高密度可插拔光学)三条主流技术路线相继走向产业化前沿,分别以光电深度共封装、近距离板级集成、高密度可插拔革新为技术路径,为下一代超高速、低功耗光互联提供了不同的解决方案。三者并非简单替代关系,而是在场景、成本、成熟度上形成互补,共同支撑算力网络向更高带宽、更高能效方向持续演进。
01
TECHNOLOGY
三大核心技术


1. CPO(Co-Packaged Optics,
共封装光学)
CPO是业界公认的光互联技术终极形态,核心逻辑是通过2.5D/3D先进封装技术,将光引擎与交换机ASIC/GPU/XPU芯片集成于同一基板或中介层,彻底重构光电信号传输链路,将传统方案中100毫米以上的电信号传输路径缩短至毫米级,从根源消除PCB长走线带来的损耗与延迟。
其典型架构采用分层异构堆叠设计:顶层为计算/交换芯片层,负责数据运算与高速信号处理;中介层采用2.5D CoWoS/RDL工艺,实现芯片与光引擎的芯片级短距互连;光引擎层集成硅光芯片、调制器等器件,完成光电转换,可省去高功耗DSP芯片;底层为光纤阵列与光接口层,实现内外链路无缝对接。
CPO的核心优势集中在能效、带宽与可靠性:相比传统800G DSP光模块,单800G带宽功耗仅4-5W,节能幅度最高达73%,系统功耗降低30%-50%;岸线密度达10Tbps/mm,是传统SerDes的25倍,支持单通道3.2Tbps以上带宽;Meta实测显示其MTBF达260万小时,是传统可插拔模块的3倍以上。
其规模化落地仍面临挑战:需在3nm制程下集成硅光器件,依赖台积电COUPE等先进封装平台,多芯片异构集成导致良率偏低、成本高昂;光引擎与主芯片固化集成,故障时需更换整块板卡,运维成本上升;行业标准碎片化,跨厂商兼容性差,形成封闭生态格局。
2. NPO(Near Package Optics,
近封装光学)
NPO是CPO演进的核心过渡方案,核心理念是“靠近但不紧贴”——光引擎与ASIC芯片解耦,放置在同一块PCB主板上,贴近SerDes端口,将电信号传输路径缩短至厘米级,在提升性能的同时,最大限度保留产业链兼容性与运维灵活性,是传统可插拔方案向CPO演进的最优平滑路径。
NPO本质是板级集成的光引擎方案,光引擎保留可插拔特性,可单独拆卸更换;电信号通过PCB上的SerDes短距直驱传输,多采用线性直驱架构,无需外置DSP芯片,大幅降低链路功耗与延迟。与CPO聚焦交换机侧不同,NPO更多适配GPU加速卡、AI超节点的柜内、板间互联场景,是Scale-up场景的核心过渡方案。
其核心优势的是实现“性能、成本、运维”三角平衡:相比传统可插拔方案,功耗降低40%-50%,延迟降至纳秒级,接近CPO性能;光引擎与ASIC芯片解耦,支持单独更换,适配现有运维体系,可复用成熟产业链,无需颠覆性改造生产流程;场景覆盖广泛,既支持交换机侧横向扩展,也适配GPU集群、HPC系统柜内短距互联。
NPO的核心局限在于“过渡方案”的定位天花板:超高速场景下,电信号传输路径仍较长,需面对信号损耗补偿难题;行业尚未形成统一的封装与接口标准,厂商方案兼容性不足,影响规模化商用进程。
3. XPO(eXtra-dense Pluggable
Optics,超高密度可插拔光学)
XPO是2026年OFC大会崛起的新兴技术路线,由Arista牵头45家产业链企业发布白皮书并成立XPO MSA联盟,核心定位是“可插拔架构的终极形态”,在保留可插拔运维优势的前提下,通过架构与散热创新,实现带宽密度指数级跃升,是CPO生态成熟前Scale-out场景的最优落地路径。
其核心创新集中在三点:一是超高密度通道集成,单模块内置64条200Gbps PAM4通道,总带宽达12.8Tbps,是传统1.6T OSFP模块的8倍,未来可突破25.6Tbps;二是“奥利奥”式夹心液冷架构,双PCB桨板对扣设计,中间夹装一体化液冷冷板,核心发热元件紧贴冷板,散热能力达400W,比风冷降温20-25℃;三是机械与供电优化,扳手式释放拉片便于插拔,48-50V高压直流输入,降低电流与线路损耗。
XPO的核心优势显著:完全兼容现有运维体系,支持现场热插拔,无需改造交换机架构与机房流程,部署门槛低;支持全系列光互联标准,覆盖机柜间、数据中心间等全场景,适配性远超NPO与CPO;可复用现有硅光芯片、DSP等产业链,无需依赖先进封装平台,量产成本与良率可控,预计2027年规模化商用。
其核心挑战在于:光引擎仍位于PCB板边缘,与ASIC芯片距离较远,需依靠高功耗SerDes与超低损耗PCB补偿信号损耗,能效弱于NPO与CPO;原生液冷设计对数据中心液冷基础设施提出硬性要求,增加部署成本与复杂度。
02
TECHNOLOGY
NPO、CPO、XPO
技术多维度对比

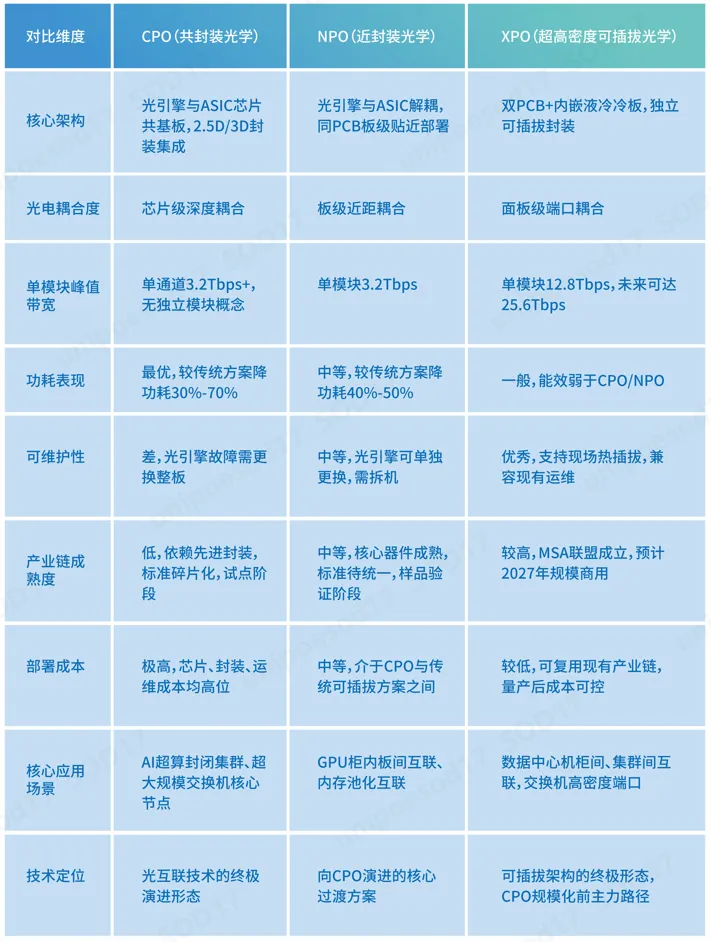

三大技术路线基于不同架构设计与演进逻辑,在核心性能、部署成本、生态成熟度等维度差异显著,具体对比如下:

03
TECHNOLOGY
产业落地现状与
场景适配逻辑


当前三大技术路线已形成明确分工与适配格局,互补共存,基于不同客户需求与部署场景实现差异化落地。
01
CPO:
头部厂商先行试点,逐步突破
CPO落地集中在技术实力雄厚、生态闭环能力强的头部企业,聚焦超大规模AI算力集群核心节点。国际上,英伟达计划2026年交付InfiniBand及以太网CPO产品,其Rubin Ultra GPU超节点已采用CPO方案;博通Bailly交换机芯片已交付,配套CPO方案预计2026年下半年进入量产阶段;Meta已完成CPO交换机可靠性验证。国内方面,锐捷网络、新华三已展示CPO交换机方案,光迅科技、中际旭创等已完成CPO光引擎样品开发,逐步跟进国际步伐。
02
NPO:
过渡方案加速验证,场景适配性凸显
NPO凭借性能与成本的均衡优势,成为AI服务器、GPU加速卡柜内互联的核心方案,已进入头部云厂商测试验证阶段。谷歌TPU v9集群已采用NPO技术;国内光迅科技推出全球首款3.2T硅光NPO模块,并完成头部云厂商全系统验证;华工正源、海光芯正等也已发布相关产品,推动NPO技术从实验室走向工程落地;华为、中兴等设备厂商已发布NPO样机,聚焦AI服务器板间互联场景。
03
XPO:
全产业链快速跟进,商用前景明确
XPO凭借对现有生态的完美兼容,发布后迅速获得全产业链支持,成为2026年光互联行业热点。Arista已联合Marvell、Coherent等厂商完成XPO标准制定与原型机开发;国内华工正源作为XPO MSA创始成员,全球首发12.8T XPO模块,中际旭创、新易盛、华工正源等均在OFC 2026展示了XPO原型方案,预计2026年下半年完成样品验证,2027年实现规模商用。
04
TECHNOLOGY
未来技术演进趋势
与产业展望


1. 技术路线长期共存,场景化适配成核心
未来3-5年内,三大技术路线将形成“三足鼎立”格局:XPO将率先在超大规模数据中心横向扩展场景规模化商用,成为1.6T/3.2T时代可插拔市场主流;NPO将主导AI服务器柜内短距互联场景,作为CPO成熟前的核心过渡;CPO将在超大规模AI封闭集群、超高密度交换机核心节点率先落地,随标准统一与成本下降,逐步向全场景渗透,成为长期终极方向。
2. 标准化进程加速,生态协同是关键
标准碎片化是当前三大技术路线的核心瓶颈,未来IEEE、OIF等国际组织将加快封装、接口、测试标准制定,推动跨厂商兼容。其中XPO凭借MSA联盟推进最快,将率先实现全产业链协同量产;CPO将从头部厂商封闭生态,逐步走向开放化、标准化,降低规模化落地门槛。
3. 技术融合深化,光电协同设计成创新方向
未来三大技术路线的创新将向光电协同设计、全链路优化深化:CPO与NPO将推动激光器、调制器等器件集成化,实现光子与电子芯片协同设计;XPO将优化液冷与高速信号设计,缩小与CPO的能效差距;三者均将与硅光、先进封装、液冷技术深度融合,推动光互联从“通信配套”成为“AI算力集群核心底座”。
4. 国产产业链迎来换道超车机遇
传统可插拔光模块市场中,国内厂商已占据全球主要份额,NPO、CPO、XPO的技术变革提供了换道超车机遇。国内厂商在光引擎、硅光芯片、高速连接器等核心环节已实现技术突破,逐步进入全球主流供应链。未来随标准统一与市场规模化,国内厂商有望凭借成熟制造能力与全产业链配套优势,在下一代光互联市场占据更核心地位,支撑我国AI算力基础设施自主可控。
05
Conclusion
结语


AI算力的持续需求,驱动光互联技术从传统可插拔模块向NPO、CPO、XPO三大新路线演进,实现从“板级互联”到“芯片级互联”的范式革命。三者无绝对优劣,仅场景适配不同:XPO解决当下规模化落地需求,NPO提供平滑演进路径,CPO定义终极未来。未来,随着技术迭代与生态成熟,三大路线将共同推动数据中心光互联向更高密度、更低功耗、更优可靠性发展,为AI大模型与通用算力突破筑牢网络底座。
