破局与重构:中国AI算力大市场及底层逻辑演进报告

第一章 从“跟随者困境”到“规则重塑者”的历史性跨越

      在全球数字经济与人工智能产业的发展史中，底层算力芯片的演进长期遵循着一条近乎残酷的“赢者通吃”定律。在完全开放的自由市场竞争中，国际顶级芯片巨头凭借其在微架构设计、先进制程工艺迭代以及深不可测的软件生态系统（如CUDA生态）上的先发优势，建立起了一道坚不可摧的护城河。对于中国本土的算力芯片初创企业与科技巨头而言，过去十年的主旋律是在这条被既定规则锁死的赛道上进行极度艰难的“追赶”。在“性能至上”且生态惯性极强的环境下，国产芯片往往面临着即便在某些特定指标上实现微小超越，也难以撼动客户既有使用习惯与迁移成本的“跟随者困境”。

      然而，随着近年来国际地缘政治博弈的急剧升温，针对中国高端人工智能算力市场的出口管制政策，意外地成为了一场深刻产业变革的催化剂。这一被外界视为“釜底抽薪”的外部冲击，实质上在宏观层面强行阻断了旧有生态系统的自然演进，将中国AI算力市场从一个由国际寡头主导的开放竞技场，硬生生地物理隔绝成一个被政策与合规性重新塑造的独立生态圈。这一市场重塑的深刻意义在于，国产算力芯片第一次不再需要在一个完全不对等的开放市场里去苦苦追赶那个绝对的强者；相反，它们获得了一个在封闭且需求极度旺盛的本土市场内，重新定义商业标准、技术演进路线乃至底层软件生态的历史性机遇。

     这种重塑的机会并非要求国产硬件在短期内于单颗芯片的晶体管密度、绝对浮点算力或片间互联带宽上立刻全面超越诸如Nvidia H100、B200或下一代Rubin架构等国际顶尖产品。其真正的战略纵深和破局点体现在四个核心维度的根本性转变：

其一，庞大且真实的算力需求端面临生存压力，被迫发生不可逆的路径转移，从而将国产方案从“备用选项”强行推至“主选舞台”；

其二，在技术落地的现实选择中，对芯片绝对性能容忍度较高、更贴近商业变现本质的推理（Inference）市场，正取代对顶级算力极度渴求的训练（Training）市场，成为国产替代的最优突破口；

其三，旧有硬件的断供引发了软件生态重写的蝴蝶效应，促使国内产业界放弃构建“国产版CUDA”的幻想，转而通过跨域异构混训、统一编译器等更底层的系统架构创新，实现真正的中国式系统闭环；

其四，算力采购的市场评价体系发生了结构性的倒转，“可获得性、供应链安全与全栈整体方案落地能力”历史性地凌驾于“单卡极限性能”之上，成为决定订单归属的最高法则。

      基于上述四大逻辑支柱，本报告将结合最新的产业大数据、招投标实录、前沿技术突破以及全球计算架构的演变趋势，对中国AI算力大市场在重塑期内的真实竞争格局、底层技术路径的分化，以及未来三到五年的宏观前景进行详尽、客观且极其深入的推演分析。

第二章 宏观格局演变：新增供给受限下的强制性市场转移

      要深刻理解当下中国AI算力市场的重构烈度，必须首先从宏观市场占有率的数据变迁中寻找坐标。在禁令生效前，国际通用GPU芯片在中国高端训练与推理市场的占有率曾一度逼近甚至超过95%，形成事实上的绝对垄断。但随着新增高端算力供给通道的受限或降级，云计算大厂、大语言模型初创公司、地方政府主导的智算中心以及广大的政企客户，在面对不可调和的算力缺口时，必须进行严肃且紧迫的国产化适配。

2025年中国AI芯片市场出货结构与国产品牌的集体跃升

     根据IDC等权威市场研究机构的预测及产业汇总数据，2025年中国市场AI加速器（通常每张加速板卡对应1颗GPU或NPU计算核心）的总体出货量预计将达到约400万张的庞大规摸 [1, 2]。在这一庞大基数下，市场份额的分布呈现出国际巨头份额缩水与国产替代急剧深化的双向运动态势。英伟达虽然依靠持续推出特供版或降级版的高端芯片（如在合规框架内的大规模采购）依然占据着约220万张的出货量，但其市场份额已从垄断地位不可挽回地跌落至55% [1, 2]。

      真正具有战略转折意义的是，中国本土品牌AI芯片的总出货量预计将达到约165万块，合计斩获了高达41%的市场份额 [2]。这一数据的背后，是国内整个芯片设计与系统集成产业在历经多年蛰伏后的集体爆发。

数据综合分析：上述统计展现了2025年中国AI芯片出货的核心趋势，国产企业群体已构成实质性对抗力量 [1, 2]。

      从上述数据矩阵中可以清晰地透视出国产算力芯片的生存逻辑与突围路径。华为毫无争议地占据了国产芯片阵营的绝对领导地位，其出货量占据了国内企业总出货量近一半的比例，总体市场份额达到20% [1, 2]。华为的成功不仅在于底层硅片的性能，更在于其通过类似Ascend（昇腾）系列硬件构建的一整套宏大的智能计算底座。此外，平头哥、昆仑芯等依托于大型互联网生态圈的“自研自用+适度外拓”模式也展示了强大的生命力；而海光、寒武纪则在独立的通用和专用加速卡市场上，通过紧贴客户真实痛点，完成了从概念到规模化商业回报的跨越。

智能算力中心（AIDC）的建设浪潮与国产算力的政策性绑定

      推动这41%国产市场份额落地的核心引擎，是中国广袤大地上如火如荼展开的智能算力中心（AIDC）建设浪潮。2025年及后续几年，中国全国范围内以前所未有的速度规划并落地了大量AIDC项目。在这个过程中，地方政府与大型国资背景的投资主体在设备招标环节，普遍设定了优先采用或强制一定比例采用国内自主品牌的规则边界 [1]。

      这些AIDC项目的建设并不仅仅是为了堆砌硬件参数，其终极目的是为了支撑区域内的数字经济转型、大模型训练赋能以及复杂的智慧城市治理。因此，国内厂商正在通过深度参与这些基础设施的顶层设计，来倒逼自身产品的成熟。例如，国内领先企业正在通过发布针对AIDC痛点的全新计算架构（如针对智算中心专门优化的全栈解决方案），在解决算力中心能效比、数据吞吐瓶颈以及集群可靠性等方面，提供比简单叠加国际品牌GPU更具性价比的工程解法 [1]。

      在这个由政策和宏观战略规划重塑的市场里，国产芯片不再仅仅是一个“备胎”，它们已经实质性地化身为中国新一代数字基础设施的默认核心构件。

第三章 市场规则的根本重写

      在过去高度全球化、供应链畅通无阻的黄金年代，AI算力客户（无论是顶级大厂还是科研院所）的采购决策树极其简单且直接：唯性能论。

    核心评价指标集中在单芯片的双精度/单精度浮点运算能力（FP64/FP32/TF32）、张量核心效率、显存带宽以及与之匹配的软件调用便利性上。在那种规则下，即便国产芯片在纸面参数上达到国际旗舰产品的70%乃至80%，只要不是最优解，在商业采购中依然面临“赢者通吃”下的无人问津。

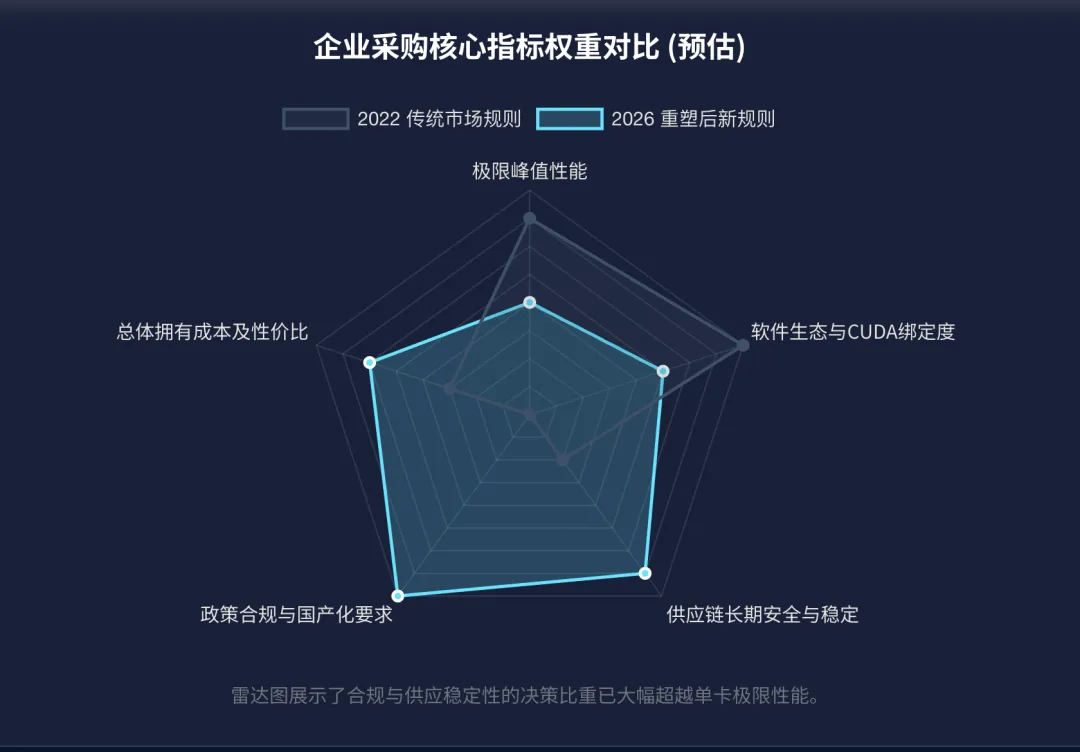

供应链断裂风险下的评价体系倒转

      然而，出口管制不仅没有带来直接的技术胜利，反而以一种戏剧性的方式彻底摧毁了旧有的市场评价标尺。当最尖端的性能不再是可以用资本在公开市场上随意购买的商品，而是受制于不可预测的制裁豁免、漫长的合规审查乃至随时可能遭遇的“远程锁死”风险时，整个中国AI应用层的决策逻辑发生了根本性的偏转。

     现在的云厂商、金融巨头与政企客户在规划未来三到五年的智算战略时，其首要拷问的不再是“谁的理论峰值算力最高”，而是极度现实的“生存连击问”：谁能确保大规模、不间断地稳定供货？谁能在未来五年提供底层的固件升级与微码维护？谁的底层架构能够完全符合国家关于数据安全与信创名录的严苛合规要求？谁能够不再只是卖一张显卡，而是给出一个从机房散热、组网拓扑到模型微调的全套整体交付方案？

    “可获得性（Availability）”与“供应链的绝对安全（Supply Chain Security）”被历史性地提升到了“第一优先级”，这对于长期在性能追赶中处于劣势的国产算力而言，是极其罕见且宝贵的现实窗口期。

中国电信集采大单的深度剖析：国资体系的“压舱石”作用

     这种由政策重塑所带来的新规则，在巨型国有企业的采购行为中得到了最淋漓尽致的体现。中国电信发布的2024年—2025年服务器集中采购项目，为这一趋势提供了无可辩驳的数据支撑。该项目涵盖了13个标包，总计预计采购多达15.6万台各类服务器，中标总金额预估高达168亿元人民币（含税） [3]。

      在这份堪称行业风向标的集采名单中，最引人瞩目的变化在于国产化率的急剧攀升。

数据解读：中国电信服务器集采的国产化率对比展现了“可获得性”与“合规性”对市场采购导向的彻底重塑 [3]。

      高达67.5%的国产比例意味着，在涉及国计民生的骨干通信网络与国家级算力枢纽节点中，国产硬件不仅不再是点缀，而且已经彻底翻盘成为绝对的主力军 [3]。从中标候选人的分布来看，基于国产核心芯片构建服务器整机的厂商占据了极大的话语权：超聚变和昆仑技术合计入围6个标包，浪潮入围5个标包，中兴通讯、新华三、烽火等国内通信与IT基础设施巨头均有斩获，华鲲振宇、联想、广电五舟、神州数码等厂商也广泛参与其中 [3]。特别是ARM-A服务器（G系列）占据了采购数量的最大头，预示着异构计算与国产指令集架构已经在实质性的大规模商业部署中被验证了其稳定性 [3]。

      中国电信集采的案例深刻揭示了当前中国市场的特殊红利：由国家信用背书的大型政企采购，正在充当国产算力跨越“死亡之谷”的压舱石。巨型国资企业用真金白银砸出的确定性需求，使得国产芯片厂商拥有了极为宝贵的商业正循环——他们可以通过海量的出货来摊薄流片与研发的巨额固定成本，收集实际部署中的海量Bug并加以迭代，进而不断逼近甚至在特定场景下反超国际一线水准。

第四章 推理市场的战略破局点与全球AI计算架构的ASIC化共振

      如果我们承认，在训练万亿参数的超级大模型这一极度苛刻的场景下，国产算力在单点算力、HBM显存容量与高带宽互联网络（类似于NVLink或InfiniBand）等方面仍有难以回避的工程短板；那么，将目光从“极具光环的训练场”下沉到“庞大务实的推理场”，便成为了一条极具战略智慧的突围路径。

训练与推理的本质分化：国产替代的最佳窗口

      大型语言模型的生命周期被明确划分为两个阶段。训练（Training）过程需要在海量无结构数据上进行数以万亿次的梯度下降与反向传播计算，模型参数时刻都在变化，各个计算节点之间需要极其频繁地交换中间状态数据。这就像是在建造一座结构极其复杂、对精密度要求极高的摩天大楼，对工程机械（算力芯片）、建材运输通道（片间互联）和仓储（HBM内存）的极限能力提出了变态的要求。

      然而，一旦大模型训练完成（权重被冻结），将其部署到实际应用环境中去回答用户提问、生成文章、处理政务文档或进行金融风控审批时，就进入了推理（Inference）阶段。推理阶段本质上是前向传播的过程，模型参数不再频繁变动，计算复杂度呈指数级下降。此时，客户对于底层硬件的核心诉求发生了极其微妙但关键的转变：不再需要极致的单卡双精度浮点算力，也不需要极其庞大的万卡协同网络；只要硬件能够保证7x24小时稳定运行、处理并发请求时延迟足够低、单次查询的算力成本（Cost per Token）足够便宜、容易在企业私有云环境中灵活部署且具备良好的扩展性，客户就拥有充分的意愿去买单。

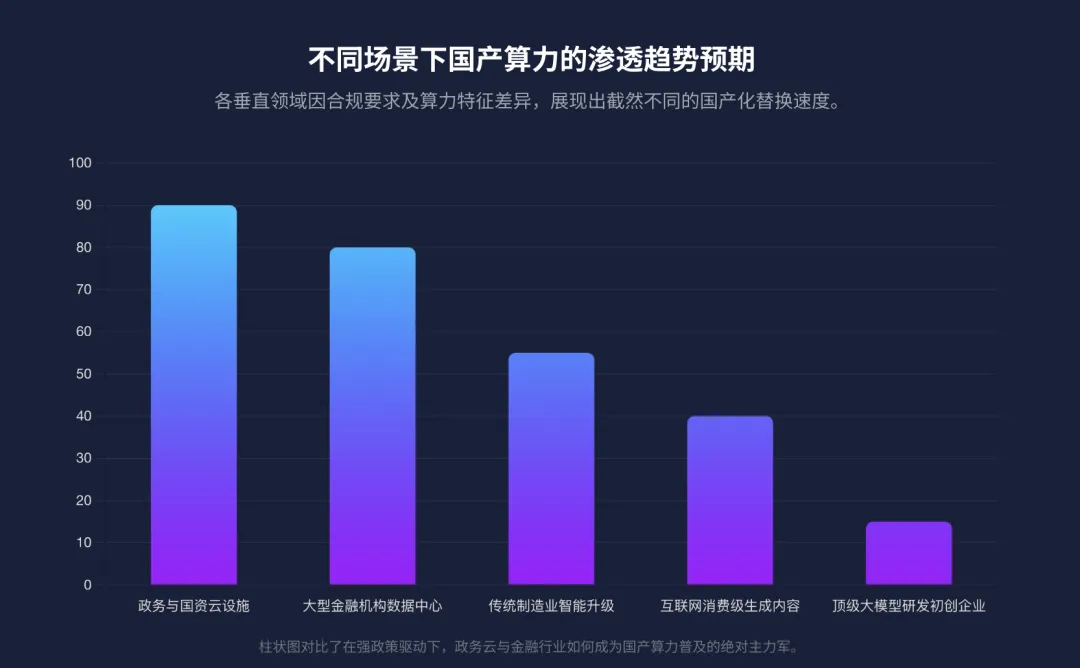

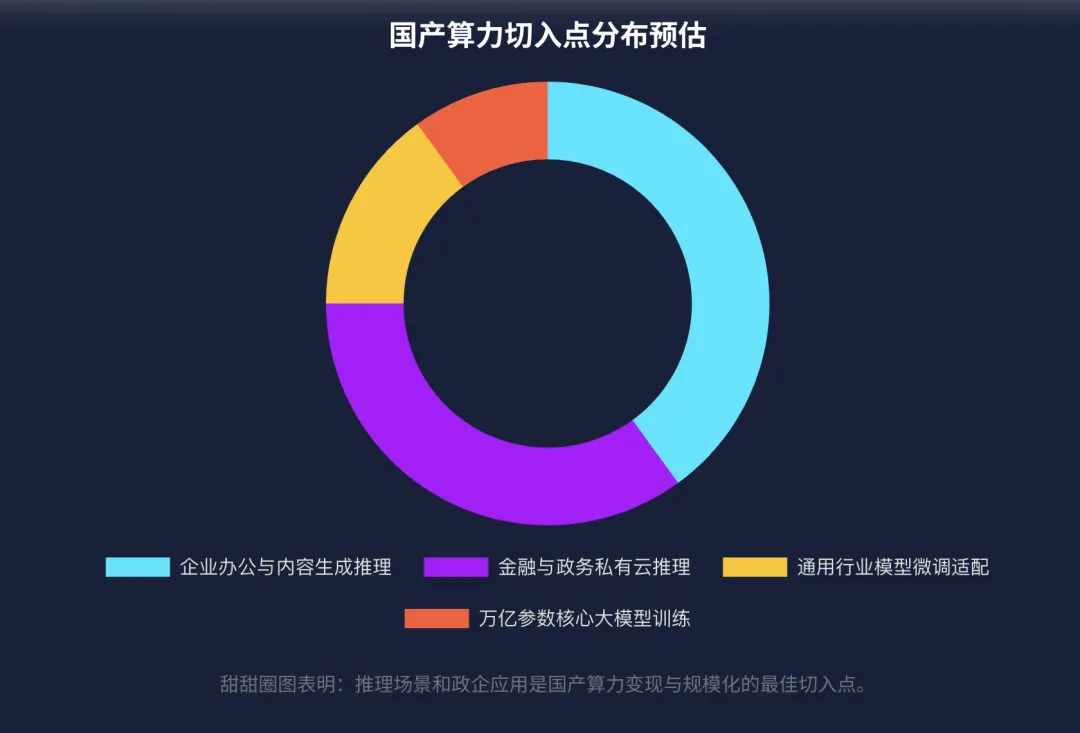

      这正是国产算力当下最完美的破局点。吃下企业推理、政务云处理、金融风控计算、办公自动化辅助以及各种垂直领域的内容生成（AIGC）场景，不仅避开了在最顶尖制程和极高带宽互联上的正面硬刚，更能直接触达到真实商业需求的汪洋大海。在这个汪洋大海中，国产芯片凭借高性价比、贴身的全栈技术支持与极高的数据安全性保障，足以实现对国际通用GPU的“降维打击”。

全球趋势的背书：通用GPU向定制化ASIC的结构性演进

      选择在推理端发力，并不仅仅是受制于禁令的被迫妥协，它实际上与当前全球范围内最前沿的AI计算架构演进趋势不谋而合。即便是拥有世界上最庞大资本和最高自由度的北美超大规模数据中心（Hyperscalers），也正在经历一场摆脱通用GPU、拥抱专用定制芯片（ASIC）的剧烈转型。

      根据国际知名市场研究机构Counterpoint Research在近期发布的研报预测，非GPU服务器AI芯片——即AI ASIC阵营，正处于爆炸性增长的前夜 [4]。报告给出了一组令人震撼的预测数据：到2027年，AI ASIC的出货数量将达到2024年的三倍；而到了2028年，ASIC阵营有望以1500余万颗的庞大出货规模，在绝对数量上历史性地反超传统的GPU计算卡 [4]。

      这种爆炸性增长的底层驱动力，来自于全球云计算巨头对算力成本与效能比的极限追求。谷歌通过其TPU（Tensor Processing Unit）基础设施构建了庞大的Gemini生态系统，并在大规模推理工作负载中占据了明显的能效优势；AWS通过其内部不断扩展的Trainium和Inferentia集群持续优化云端算力；Meta部署了其自研的MTIA芯片；微软也加速了Maia定制芯片的扩产步伐 [4]。这些科技巨头之所以不遗余力地自研ASIC，就是因为通用GPU在处理特定推理任务时，存在着大量的“功能冗余”和高昂的“功耗溢价”。

     行业分析机构TrendForce集邦咨询的AI Server研究报告同样佐证了这一深层次的产业转型，指出摆脱对商用通用芯片（例如NVIDIA）的极度依赖，转而扩展内部定制的、针对特定工作负载在每瓦性能上做到极致优化的算力方案，已经成为全球科技领航者的共识战略 [4]。

     因此，当中国国产芯片因客观条件限制，被迫在专用架构（NPU/ASIC）或针对性更强的推理场景中大规模铺开时，它们实际上正在提前踩踏在全球算力演进的最优曲线上。通过在推理侧的大规模商用落地，国产算力不仅能够获得维持生存和继续迭代的现金流，更能在真实的复杂场景中打磨自己的编译器、推理引擎和上层算法，从而为未来重返高端训练市场积蓄力量。

第五章 软件生态的破壁与异构统管：跨越CUDA霸权的中国式重构

     如果说算力芯片的硅片制造是硬核的物理战，那么围绕芯片展开的软件生态竞争，则是一场看不见硝烟但更具决定性意义的维度战。英伟达在全球范围内长达十余年的绝对统治，其最深不可测的护城河并非GPU硬件本身，而是其一手缔造的CUDA生态系统。CUDA以其丰富的算子库、极低的调用门槛和庞大的开发者社群，成功地将全球绝大多数AI开发者“绑架”在了英伟达的战车上。

摒弃“国产版英伟达”的幻想：建立中国独立的系统闭环

     过去，国产AI芯片往往陷入一个思维误区：试图在指令集和编译器层面去100%兼容或模仿CUDA，致力于打造一个“国产版的英伟达”。实践证明，这是一条充满无尽痛苦且几乎注定失败的道路，因为生态的护城河是动态演进的，跟随者永远只能吃到残羹冷炙，且随时面临代码侵权或底层协议更改带来的封杀风险。

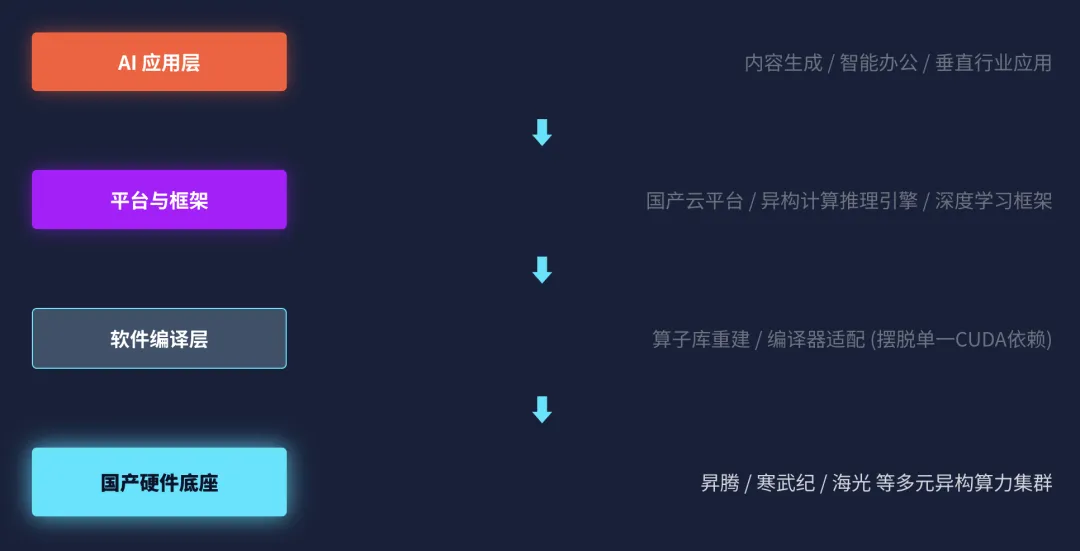

      然而，正是这轮史无前例的大迁移，赋予了中国产业界一次推倒重来、彻底重写软件生态规则的历史性契机。与其在别人的地基上建房子，不如借此机会，推动国产的基础模型框架、底层编译器、并行推理引擎以及国产公有云平台进行一次深度的、自主的全盘适配。以华为为例，其在生态建设上的战略定力令人瞩目。华为不仅推出了算力强劲的底层硬件，更重要的是其配套升级的Ascend CANN（Compute Architecture for Neural Networks）软件生态体系。通过类似CANN 8.0等版本的持续迭代，华为深度适配了主流的PyTorch等开源框架，并通过盘古大模型与昇腾计算底座的深度耦合，向业界证明了完全脱离CUDA体系、依靠自主软件栈实现高效运转的现实可行性 [1]。

      这不仅仅是在造芯片，这是在造一个能够自我循环、自我进化的系统闭环。当这个系统闭环足够成熟时，应用层的开发者将不再关心底层芯片是由谁制造的，生态的黏性将被重新定义在国产框架和编译器层面。

直面碎片化痛点：“算力孤岛”与异构集群的挑战

      然而，脱离了统一的CUDA标准后，中国AI算力市场随之面临一个极其棘手的现实挑战。随着全国各地智算中心的大规模兴建，各种品牌的国产芯片“百花齐放”：华为的昇腾、海光的DCU、寒武纪的思元系列、天数智芯的通用GPU等。这种繁荣的背后隐藏着致命的割裂：建设极其分散，各地采购的芯片品牌不同、同一品牌的代次不同，导致全国的算力资源呈现出高度碎片化的状态 [5]。

      智算芯片种类繁杂，各自的软件栈互不相通，性能表现参差不齐，底层的异构互联通信效率更是极其低下 [5]。这就导致了在实际使用中，想要将不同品牌、甚至同一品牌不同代次的显卡拼凑在一起训练一个大型模型变得比登天还难。算力无法形成规模效应，造成了严重的资源闲置，形成了大大小小的“算力孤岛”。

DeepLink超大规模跨域混训技术：算法降维解构硬件壁垒

     面对这一阻碍全国算力一盘棋的毒瘤，中国顶级的科研机构并没有坐以待毙。2025年7月，上海人工智能实验室（上海AI实验室）发布了具有里程碑意义的DeepLink超大规模跨域混训技术方案 [5]。这一技术的横空出世，堪称中国在算力调度和异构兼容领域对国际传统软硬件强绑定模式的一次降维打击。

     DeepLink方案旨在解决的核心命题极其宏大：如何在物理空间相隔千公里以上、包含多座智算中心、且底层芯片五花八门的异构集群中，实现千亿参数级别大模型的长期、稳定混合训练。其攻克的技术壁垒涵盖了大规模跨域异构集群调度、高性能通信协议整合以及高可靠容错机制设计等诸多世界级难题 [5]。具体而言，该方案通过三大维度的核心创新，彻底重塑了算力使用的边界：

创新一：突破通信瓶颈的“3D并行+PS”架构设计

      跨域混训最害怕的便是极高的网络延迟和带宽瓶颈。国际上通行的做法是依赖极高昂的高速网络芯片与光互联设备进行物理强链接。但在禁令背景下，DeepLink另辟蹊径，创新性地采用了“3D并行+PS（Parameter Server）”的系统架构 [5]。其核心哲学是“以算法换通信”——通过在算法层面对大模型的计算任务进行精妙的切分与调配，极大减少了全局同步时的复杂度和绝对通信开销。这种创新使得系统有效减轻了对网络硬件带宽的极端依赖，为数据包的传输提供了更为宽松的时间窗口，甚至普通的商业专线网络便能满足千亿参数级大模型的通信要求 [5]。这是一种典型的用先进软件工程学来弥补硬件物理短板的中国式智慧。

创新二：破解异构效率低下的动态负载均衡与自研通信适配

      针对智算集群中芯片种类繁多、不同硬件之间的显存容量差距巨大、互联带宽参差不齐导致的计算节点“木桶效应”与“计算阻塞”，DeepLink提出了改进版的异构流水线并行策略 [5]。其搭载的自研分布式并行框架能够像一个超级大脑一样，实时监控所有算力节点的状态，并动态调节分配给不同硬件的任务量 [5]。算力强的芯片分发繁重的计算块，算力弱或显存小的芯片则处理轻量级任务，通过极其细粒度的计算拆分方式，彻底解决了异构集群带来的效率损耗。同时，联合团队在现有通信协议之上成功构建了适配层，打通了不同协议间的任督二脉，突破了异构芯片互联效率低下的历史性瓶颈 [5]。

创新三：保障跨省长稳训练的高可靠容错机制

     在超大规模且物理分离的算力网络中，个别显卡的宕机或网络节点的抖动是绝对的必然事件。DeepLink方案从顶层设计上引入了高可靠的故障容错机制。在进行异地协同的大模型训练时，即便某个智算中心的若干节点遭遇突然宕机或断流，调度系统也能无缝剥离故障节点并重新分配权重，确保整体训练任务不会中断和崩溃，极大提升了训练的鲁棒性与稳定性 [5]。

DeepLink的实战落地与“算力一体化”生态的雏形

     这一震撼的技术绝非纸上谈兵，其在实际项目中的落地数据足以改写行业教科书。早在2025年2月，上海AI实验室便联合了十余家国内合作伙伴，在上海本地搭建了超大规模的跨域混训集群原型，并成功演示了千亿参数大模型连续20天的不间断稳定训练 [5]。

     更具革命性的是跨省份的实战案例。实验室深度融合了中国联通的AINET技术，成功跨越了长达1500公里的地理鸿沟，将远在上海和济南两地的独立智算中心连接为一个逻辑上的超级计算大脑。令人惊叹的是，在这个横跨大半个中国的异构网络上进行的千亿大模型混训，其等效计算效率竟然达到了单一芯片在单一本地集群算力的95%以上，几乎完全抹平了空间距离带来的计算损耗 [5]。

     随后，该方案进一步与中国电信的“息壤”算网完成技术对接，实现了将北京、上海、贵州等多地的智算中心进行互联的大模型混训壮举 [5]。目前，DeepLink这一超大规模跨域混训方案已经深度集成至联通、电信、商汤、仪电等国内众多顶尖的智算平台之中，真正实现了“1个平台 + N种异构芯片 + X个物理地域”的长稳运行模式 [5]。

     这种软件统管模式的成熟，意味着中国成功绕开了西方国家设下的重重硬件封锁与生态壁垒。它允许整个行业在极端计算资源有限或供应链受限的情况下，不再依赖单一厂商高算力芯片的无限度堆叠，而是通过灵活组合不同性能、不同代次的芯片，高效盘活全社会沉淀的碎片化算力，铺就了一条通往全国算力“共建、共营、共享”的新通途 [5]。

第六章 物理底座的抢险与重塑：先进封装与HBM国产供应链的突围战

      在软件生态层面上演着降维打击与异构融合的同时，我们绝不能忽视AI算力产业最底层、最硬核的物理根基所在。无论上层调度算法多么精妙，现代深度学习对海量数据的吞吐需求，最终都要回归到晶体管密度的堆叠和物理引脚的传输速率上。受制于尖端光刻机（如EUV设备）的禁运，中国芯片制造在向个位数纳米节点突破时面临着沉重的物理阻力。在这一残酷的现实面前，如何不单纯依赖极紫外光刻，依然能够造出媲美世界一流算力密度的芯片模组？答案指向了半导体产业的两项关键“抢险”技术：先进封装（Advanced Packaging）与高带宽内存（HBM）的全面国产化攻坚。

突围“内存墙”：HBM产业链的国产化冲刺

      当前，阻碍大语言模型性能释放的最大瓶颈已从单纯的“计算墙”转移到了“内存墙”。逻辑芯片（GPU/NPU）的运算速度以指数级狂飙，但传统DDR内存的带宽增长却如蜗牛爬步。为了让数据喂给处理器的速度跟得上处理器的消化速度，利用硅通孔（TSV）技术将多个DRAM存储裸片垂直立体堆叠起来的高带宽内存（HBM）应运而生，并迅速成为高端AI加速卡的绝对标配。

     2024年，全球HBM市场的规模已毫无悬念地突破百亿美元大关，展现出深不可测的市场空间 [6]。然而，全球HBM的产能与核心专利长期被极少数国外存储巨头垄断，这种高度集中的供应链结构对于亟待重构基础设施的中国AI市场而言，无异于悬在头顶的达摩克利斯之剑。

     在极端的供应链倒逼机制下，中国本土HBM供应链正在以超常规的速度加速配套与突围 [6]。国内领先的存储芯片制造商，如长鑫存储（CXMT），正在紧锣密鼓地推进基于自主架构（如其探索的Xstacking技术）的高密度存储颗粒堆叠技术研发 [6]。尽管在存储晶圆的堆叠层数、单管脚传输速率以及良品率上，国产HBM距离国际目前最顶尖的HBM3E或即将问世的HBM4标准仍有一段艰苦的追赶历程，但这种从“零”到“一”、从“不可用”到“堪用”的跨越，对于国产算力的系统级闭环具有决定性的战略意义。一旦国产HBM打通量产任督二脉并与国产NPU实现深度绑定，国产AI硬件将彻底拔掉脖子上最致命的那根管子。

先进封装：绕开光刻枷锁的立体桥梁

     如果说HBM解决了数据的吞吐通道，那么先进封装技术则是中国半导体产业在缺乏最先进光刻机的逆境中，实现芯片整体算力密度跃升的终极桥梁。在摩尔定律日益放缓、单体超大芯片（Reticle Limit Die）制造成本畸高且良率低下的当下，将一颗巨大的功能芯片拆解为多个成熟制程制造的小芯片（Chiplet），再通过极其复杂的2.5D或3D高级封装技术将它们像搭积木一样高密度互连起来，已经成为全球半导体界公认的演进方向。

     在这一关键领域，中国绝非等闲之辈。国内的封测领军企业，如通富微电（凭借其在先进封装领域的深厚积淀与技术卡位）和长电科技等巨头，正扮演着国产算力产业链的中流砥柱角色 [6]。通过攻克类似于台积电CoWoS（Chip-on-Wafer-on-Substrate）的国产化高密度基板互连工艺，国内封测企业正在帮助中国本土的AI芯片设计公司，将大面积的逻辑计算核心与国产HBM内存紧密且高速地整合在同一封装基板上。

     这种基于先进封装的异构集成能力具有极其深远的战略价值：它赋予了国产算力厂商一种能力——即便只能使用上一代或次一阶段的成熟晶圆制造工艺，也能通过极其精妙的立体封装和Chiplet堆叠技术，在单一计算模组的物理面积内压榨出极其可观的总算力与高带宽。先进封装实质上是对制程落后的一种物理层面的空间维度补偿，它构筑了国产算力在供给侧不被彻底锁死的核心防线。

第七章 宏观前景推演与中国AI算力体系的终局展望

     站在本世纪第二个十年的中叶向未来眺望，这场由出口管制引发的市场地震，其深远的影响将远远超出几百万张显卡订单的归属。通过本报告极其详实的数据拆解、商业逻辑剖析与底层技术脉络的梳理，我们可以对未来三到十年中国AI算力基础设施的演进轨迹，做出以下三个阶段的深度推演，并描绘出一个不可阻挡的技术分化宇宙。

阶段一：推理市场的繁荣与全栈生态的原始资本积累（现阶段至2027年）

      在这一阶段，政策与国资采购的红利将成为最强有力的推手。正如我们在电信集采中看到的67.5%的惊人国产化率 [3]，以政府、央企、电信运营商和大型金融机构为代表的核心力量，将继续在“信创大本营”中坚定不移地推行国产替代。

      在此期间，随着千行百业的AI大模型从“实验室演练”全面走向“业务层投产”，海量并发的推理请求将淹没数据中心。这恰巧击中了国产芯片当前最大的甜点区。通过在边缘计算节点和推理服务器上的大规模部署（这也与全球AI ASIC化趋势高度同频 [4]），国产算力阵营不仅将攫取丰厚的利润回馈以支撑下一代高端计算架构的研发，更重要的是，他们将借此磨炼出一支规模庞大的、习惯使用国产底层软件与框架的开发者工程师队伍。在这几年内，尽管英伟达仍会试图通过合规型号争夺市场，但它将惊恐地发现，自己在这个东方大国赖以生存的CUDA生态根基，正在被一点点地侵蚀和连根拔起。

阶段二：软件定义基础设施与“算力电网”的真正合拢（2027年 - 2030年）

      进入本阶段的中期，硬件本身的品牌和代际差异将变得极度模糊。随着DeepLink等超大规模跨域混训技术、统一异构编译器、智能化调度中间件的极致成熟，中国的AI计算资源将真正完成从“孤立的计算服务器”向“软件定义的算力电网”的终极蜕变 [5]。

      届时，对于上层的自动驾驶公司、大模型初创企业或者科研院所而言，他们不再需要像今天这样费尽心机地去规划应该购买英伟达的集群还是华为的集群。算力将彻底变成一种如同水电般即插即用、按需计费的标准化资源。无论是跨越数千公里的远距离数据同步，还是同一机房内老旧NPU与最新款GPU的协同运算，都将被底层的系统架构完美屏蔽与消化。在这个阶段，基于单一硬件架构构建的生态霸权将彻底瓦解，中国市场将迎来一个由统一中间件和跨域调度系统掌握最高话语权的新纪元。

阶段三：科技树的完全分化与平行技术宇宙的诞生（2030年及以后）

     当时间轴拉长到下个十年，我们有极大的概率将见证全球计算科学史上一场史诗般的分叉：世界将演化出两条并行、甚至互不相通的超级科技树。

     以北美科技巨头为主导的体系，由于不受先进制程获取的限制，他们极有可能继续沿着极紫外光刻机极限演进、超高带宽光互联与单体极限算力的硬核物理路线狂奔，在极高能耗的单点超级智算中心内维持其在基础大模型参数量上的领先。

     而以中国市场为代表的另一套体系，由于长期在各种物理制裁、供应链切割与参差不齐的硬件环境中摸爬滚打，将被迫（也是极具创造性地）点亮一条完全不同的科技树。在这个体系中，由于必须榨干每一滴硅片的价值，中国在分布式系统架构、超宽容度的容错通信协议、基于算法补偿的网络降维技术、异构算力调度、以及复杂的Chiplet混合三维先进封装等领域，将积累出全世界最深厚、最坚不可摧的底层技术栈。这种计算生态相较于追求极致单点性能的西方模式，将表现出更强大的柔韧性、惊人的抗毁伤能力，并且极其擅长利用分布式、中低端的大规模算力网络去完成异常宏大的宏观计算任务。

第八章 结语：新基础设施时代的基石法则

     当大变局的尘埃落定，人们终将发现：“出口管制”并没有像其制定者预期的那样，成为终结中国高端AI算力产业的绝杀令。相反，它是一把极其暴烈的手术刀，切断了旧有生态对中国市场的输血管道，强迫整个系统进行一场痛苦但必将新生的自我造血机制重构。

      在这个被政策重塑的市场里，国产算力芯片第一次获得了重新定义规则的特权。在这套新规则下，单纯的硬件性能指标让位于全栈系统的可获得性、稳定运维能力与底层的数据安全；好高骛远的高端训练崇拜让位于广阔且商业逻辑清晰的推理市场争夺；而试图复制CUDA的旧梦，更是被跨域混训技术与异构算力整合的中国式智慧彻底粉碎。

“釜底抽薪”式的断供，实际上是帮中国AI算力产业烧掉了最后一点妥协与依赖的幻想。在这片焦土之上，国产算力的真正机会和使命，早已不再是去苦苦复刻一个一模一样的英伟达，而是顺应全球计算架构演进的历史潮流，在中国这片广袤的大地上被迫重建AI供应链体系的生死关头，将自己的技术、生态与商业闭环深深地砸进国计民生的泥土里，成为支撑下一个数字文明新时代的、不可撼动的默认基础设施底座。这一壮丽的产业重构之路，正在以不可阻挡之势，铺陈于中国科技崛起的宏伟画卷之中。
