安全隐患依据-接地隐患深度解析

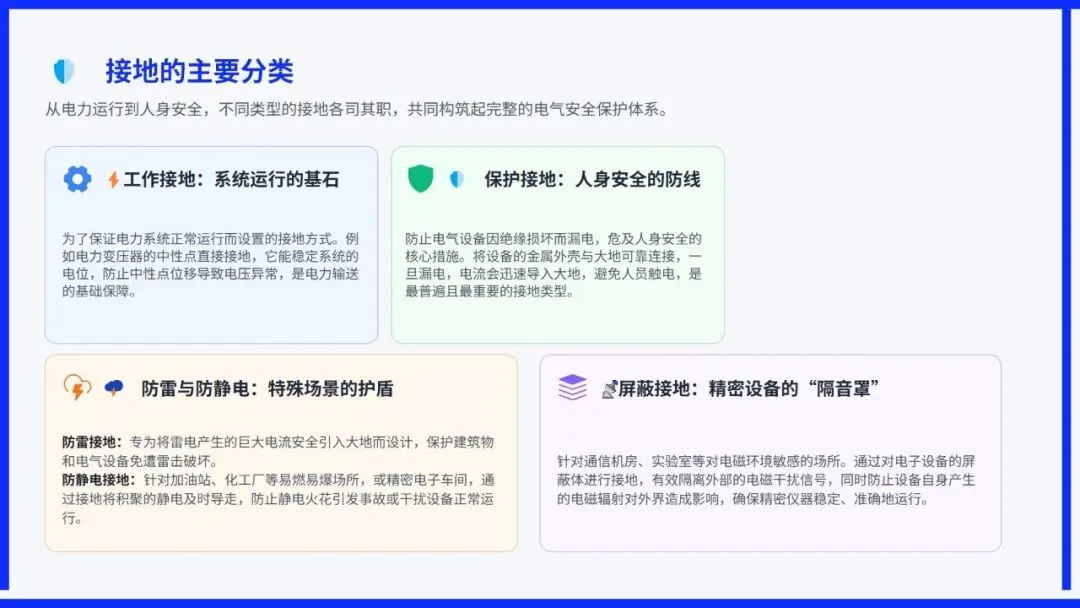

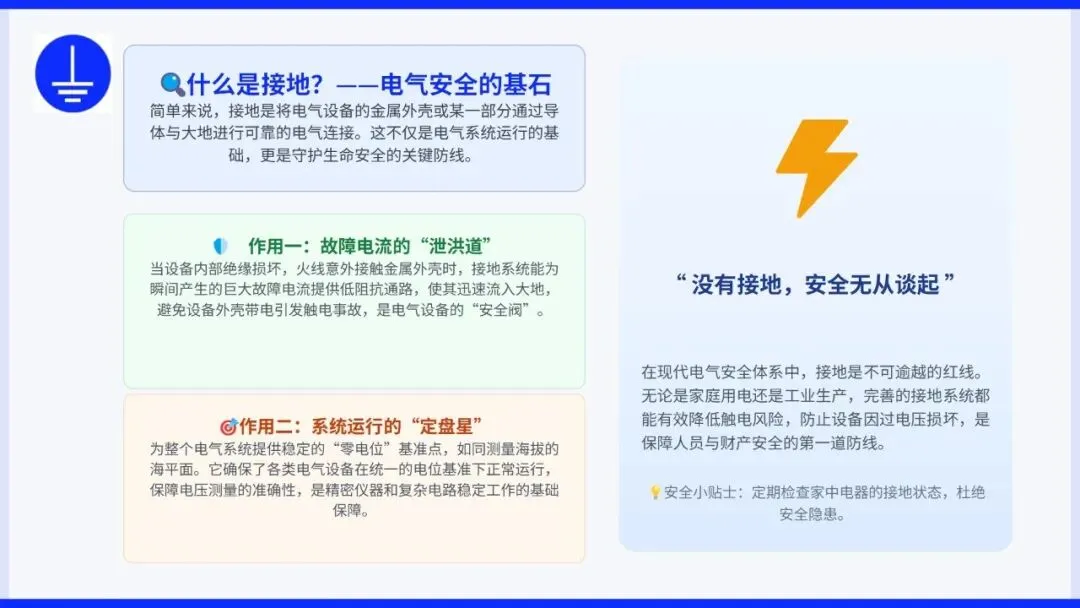

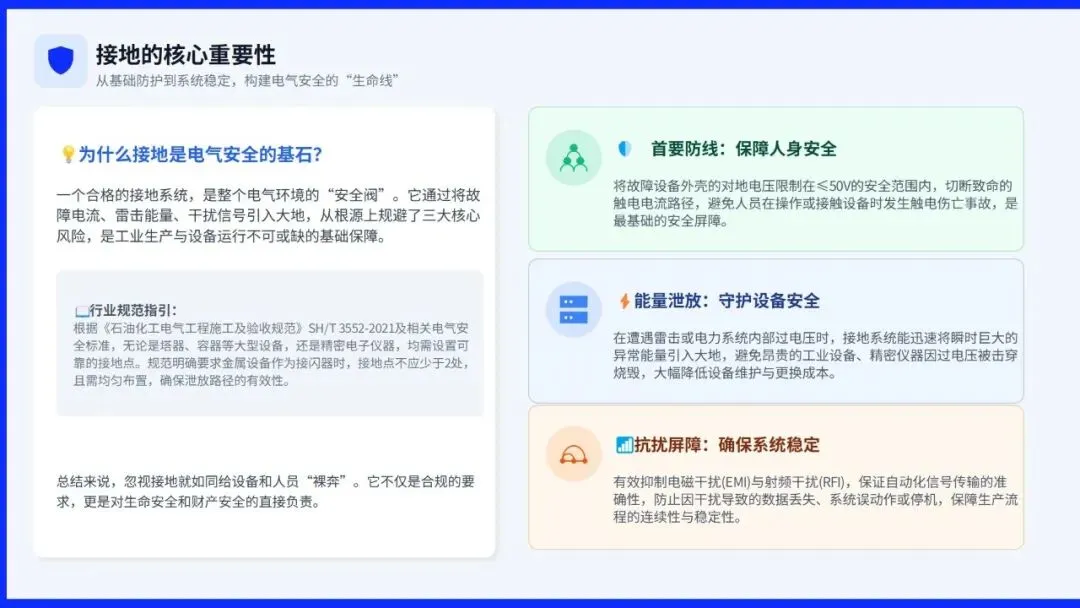

一、接地系统的重要性
接地系统是电气安全的重要组成部分，通过将电气设备的金属外壳、线路等与大地连接，可有效防止触电事故、设备损坏及火灾等安全隐患。接地隐患主要包括接地不良、接地方式错误、接地电阻超标等问题，可能导致设备漏电、人员伤亡及系统故障，需严格依据相关标准规范进行排查与整改。

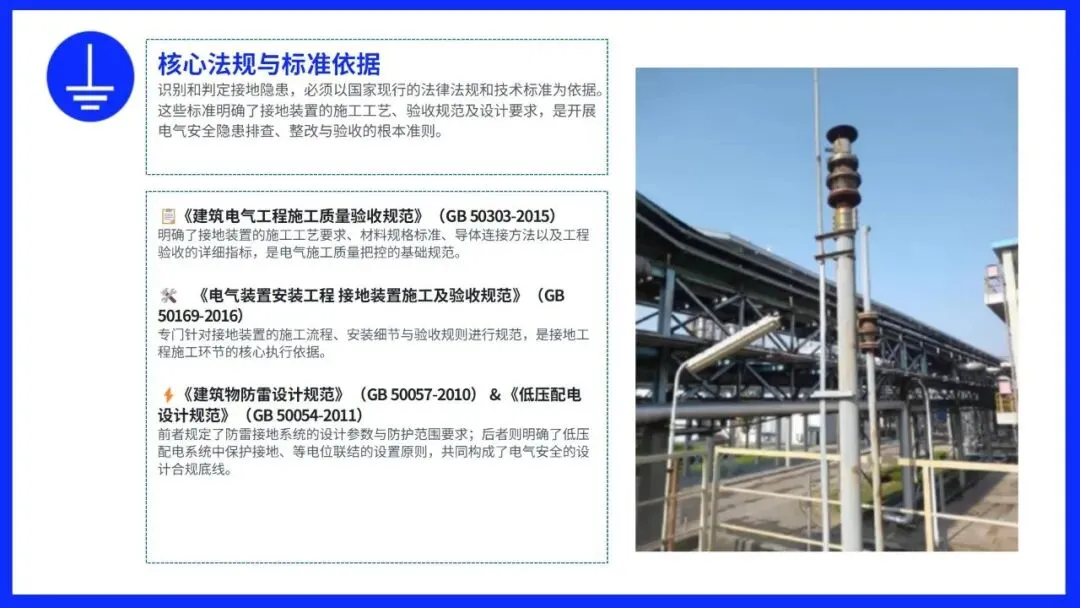

二、接地隐患判定依据及条款
（一）国家标准依据
1. 《低压配电设计规范》GB 50054-2011
·第4.2.1条：低压配电系统的接地形式应根据供电方式、现场环境及安全要求确定，包括TN系统、TT系统和IT系统，不同系统的接地要求需严格区分。
·第4.4.1条：保护接地的导体截面积应符合机械强度和热稳定要求，铜导体截面积不应小于4mm²，铝导体不应小于6mm²。
·第4.4.7条：接地装置的接地电阻值应满足：TN系统中，配电变压器中性点接地电阻不应大于4Ω；TT系统中，电气设备外露可导电部分的接地电阻不应大于4Ω，且应与系统接地电阻配合，确保故障电流能使保护装置动作。
·第5.2.10条：在TN系统中，PEN线严禁接入开关设备，且不得在PEN线上装设熔断器或单独的开关。
2. 《建筑物防雷设计规范》GB 50057-2010（2016年版）
·第4.2.2条：防雷接地装置的冲击接地电阻值应符合设计要求，一般不应大于10Ω；当与其他接地系统共用时，接地电阻应取其中最小值。
·第6.3.4条：建筑物内的设备、管道、构架等金属物应就近与防雷接地装置连接，连接导体截面积应满足热稳定要求。
·第8.2.4条：信息系统的接地应与防雷接地、电力系统接地等共用接地装置，接地电阻不应大于1Ω。
3. 《电气装置安装工程接地装置施工及验收规范》GB 50169-2016
·第3.0.4条：接地体的材质、规格应符合设计要求，采用钢材时其最小规格为：圆钢直径不小于10mm，扁钢厚度不小于4mm、宽度不小于40mm，角钢厚度不小于4mm。
·第4.1.3条：接地体的埋深不应小于0.6m，接地体之间的距离不应小于5m；水平接地体应敷设在冻土层以下。
·第5.3.1条：接地连接应采用焊接或螺栓连接，焊接应牢固无虚焊，螺栓连接应加防松装置；接地干线与接地体的连接点不应少于2处。
·第6.0.1条：接地装置施工完成后，应进行接地电阻测试，测试结果应符合设计要求；当测试值超标时，应采取增加接地体数量、改良土壤等措施。
4. 《剩余电流动作保护装置安装和运行》GB 13955-2017
·第4.4.1条：TT系统中，电气设备的外露可导电部分应独立接地，且接地电阻不应大于4Ω；剩余电流保护器的额定剩余动作电流不应大于30mA。
·第5.3条：保护接地与保护接零不得混用，在同一系统中严禁部分设备采用保护接地、部分设备采用保护接零。
（二）行业标准依据
1. 《电力安全工作规程 发电厂和变电站电气部分》DL/T 408-2010
·第4.4.1条：电气设备的金属外壳、构架等必须可靠接地；接地装置的连接应牢固，接触良好，接地电阻应定期检测，每年至少一次。
·第7.3.2条：在高压设备上工作时，必须将设备接地或采取绝缘遮蔽措施，防止感应电压触电。
2. 《施工现场临时用电安全技术规范》JGJ 46-2005
·第5.1.2条：施工现场临时用电工程的接地系统应采用TN-S系统，即工作零线（N线）与保护零线（PE线）严格分开，严禁共用。
·第5.3.2条：保护零线的截面积应不小于工作零线的截面积，且单相线路中保护零线截面积不应小于2.5mm²的铜芯线。
·第8.2.15条：配电箱、开关箱的金属箱体、金属电器安装板及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应通过接线端子板连接。
（三）其他相关依据
1. 《生产经营单位安全培训规定》（国家安全监管总局令第3号）
·第6条：生产经营单位应对从业人员进行安全培训，包括电气安全知识，使员工掌握接地系统的基本原理、隐患识别及应急处置方法。
2. 《电气设备安全管理规程》（GB/T 30475.1-2013）
·第5.2.3条：电气设备的接地装置应定期检查，检查内容包括接地连接是否松动、腐蚀，接地体是否外露，接地电阻是否超标等，检查周期不应超过半年。
三、常见接地隐患类型及风险
根据上述依据，常见接地隐患主要包括：
1. 接地电阻超标：未达到GB 50054、GB 50169等标准要求，可能导致漏电时无法快速切断电源，增加触电风险。

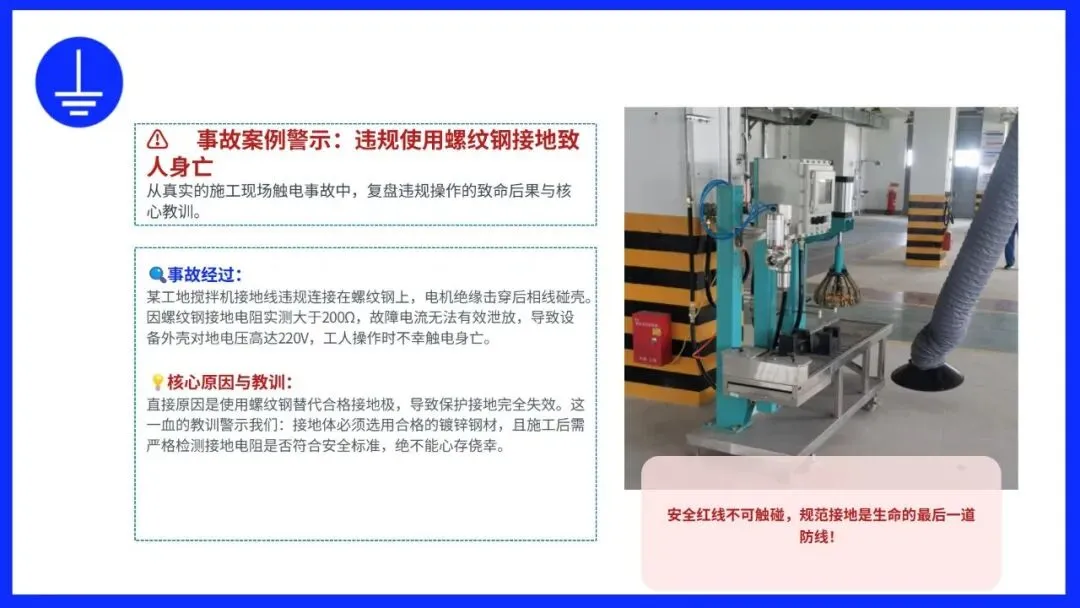

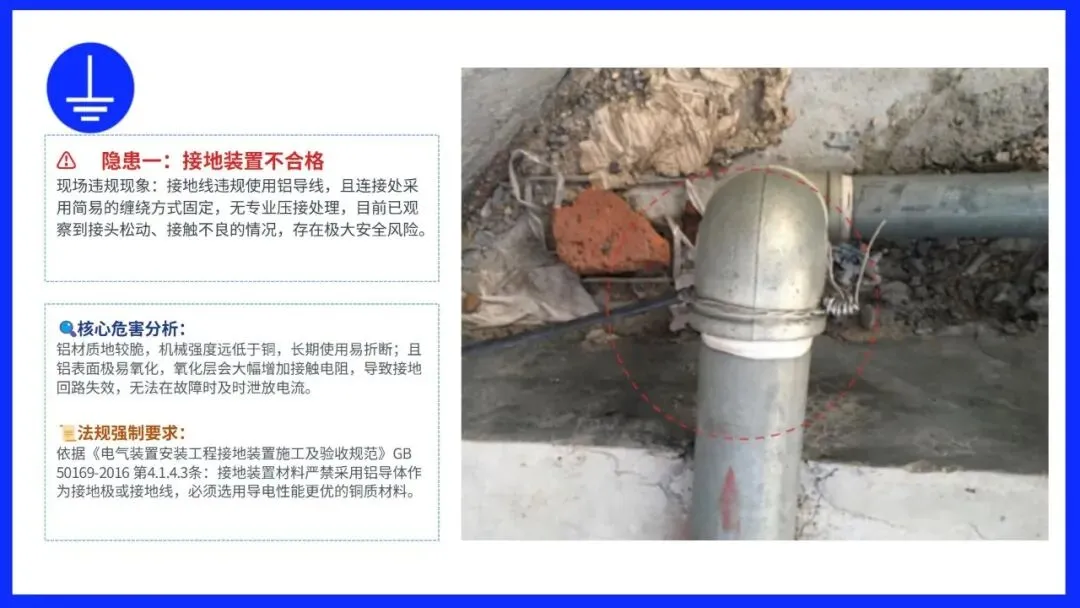

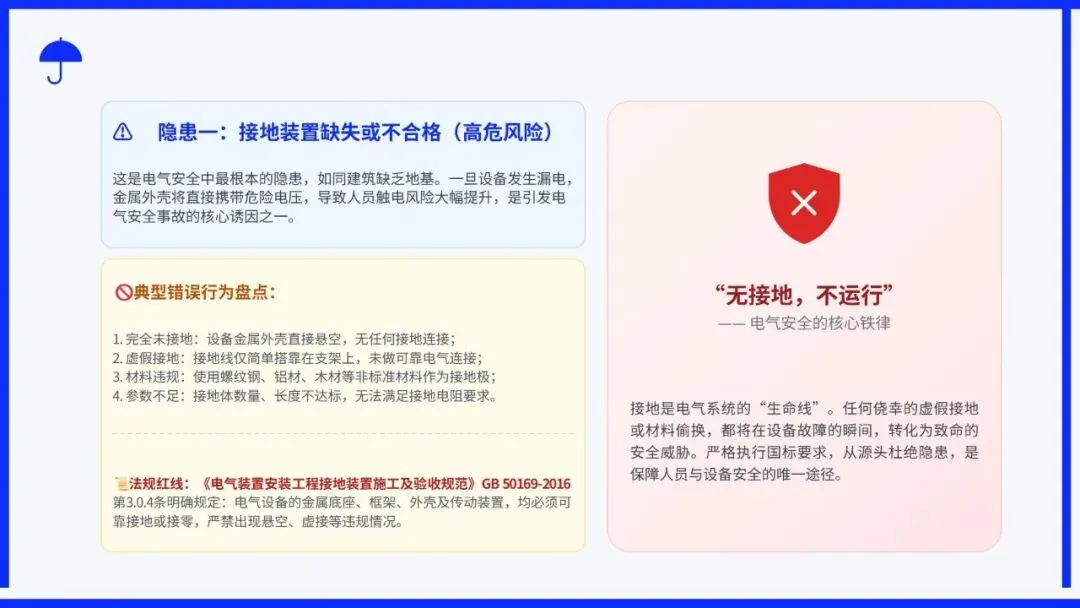

2. 接地体材质或规格不达标：如使用不符合GB 50169要求的钢材，可能因腐蚀、机械强度不足导致接地失效。

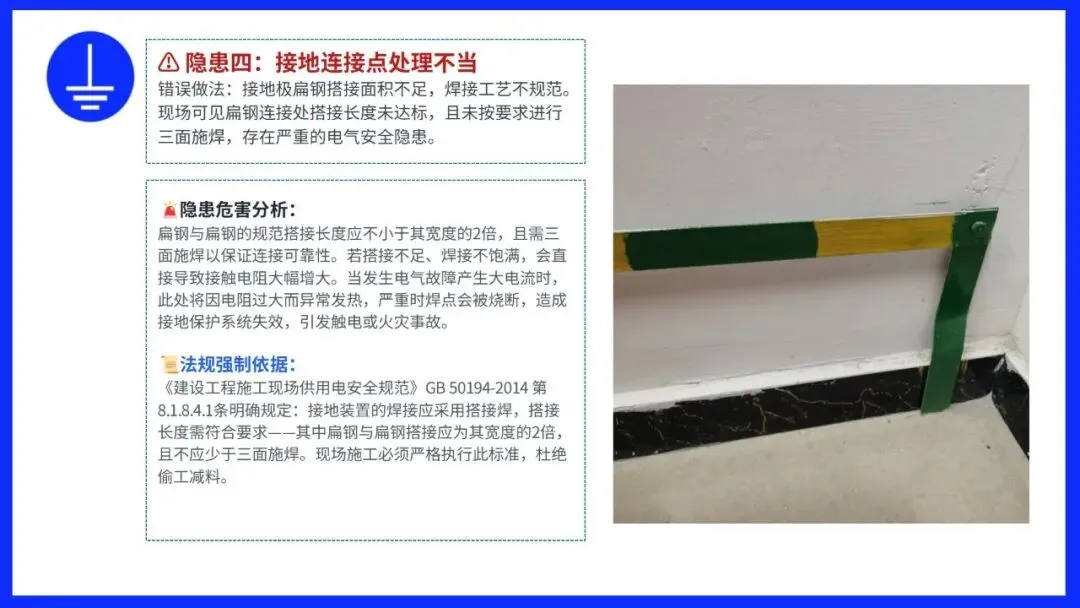

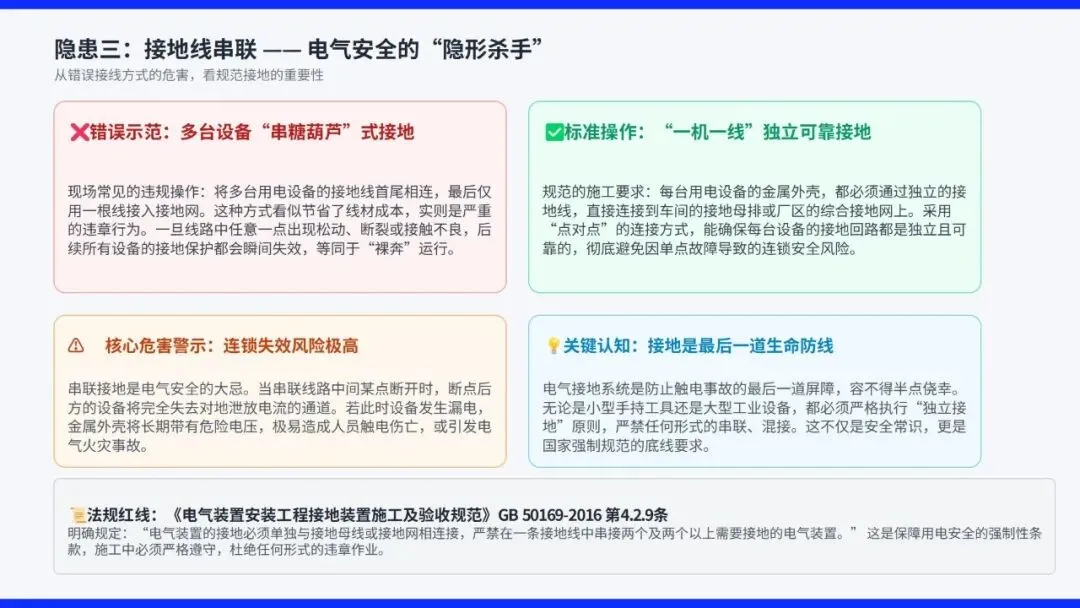

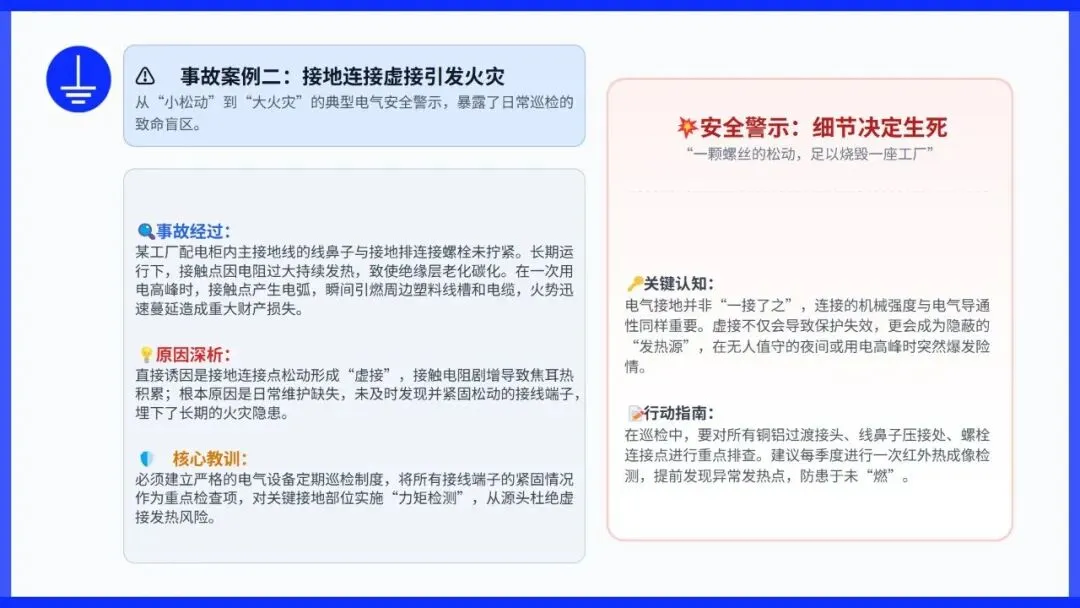

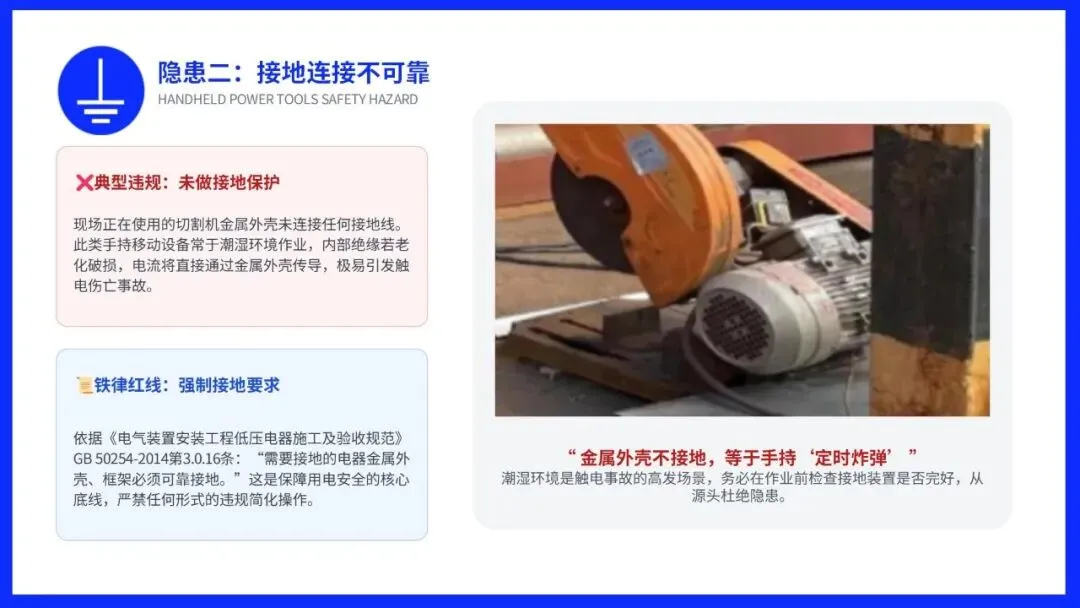

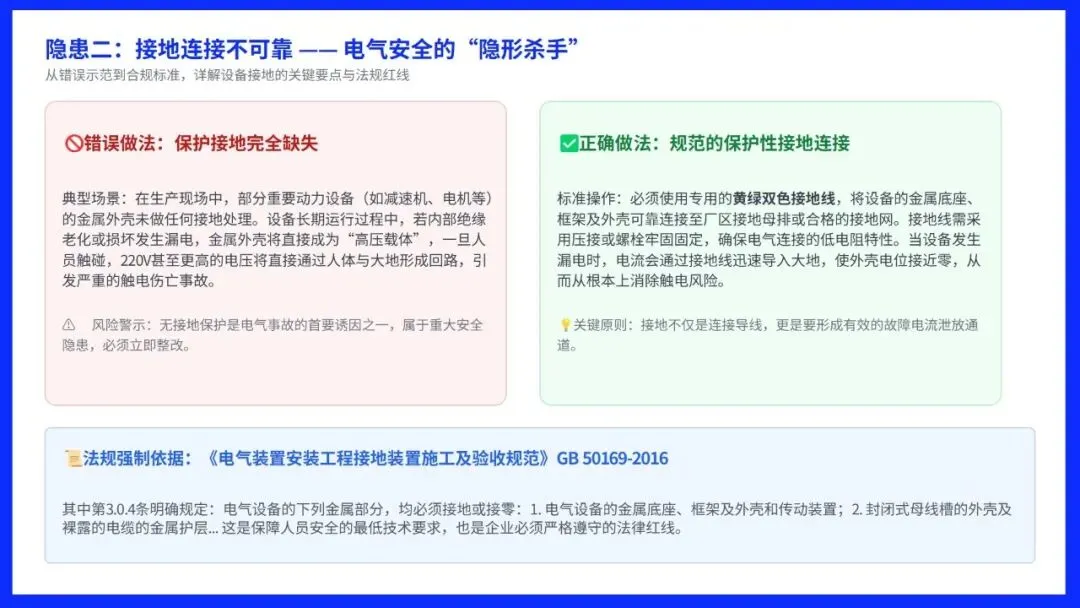

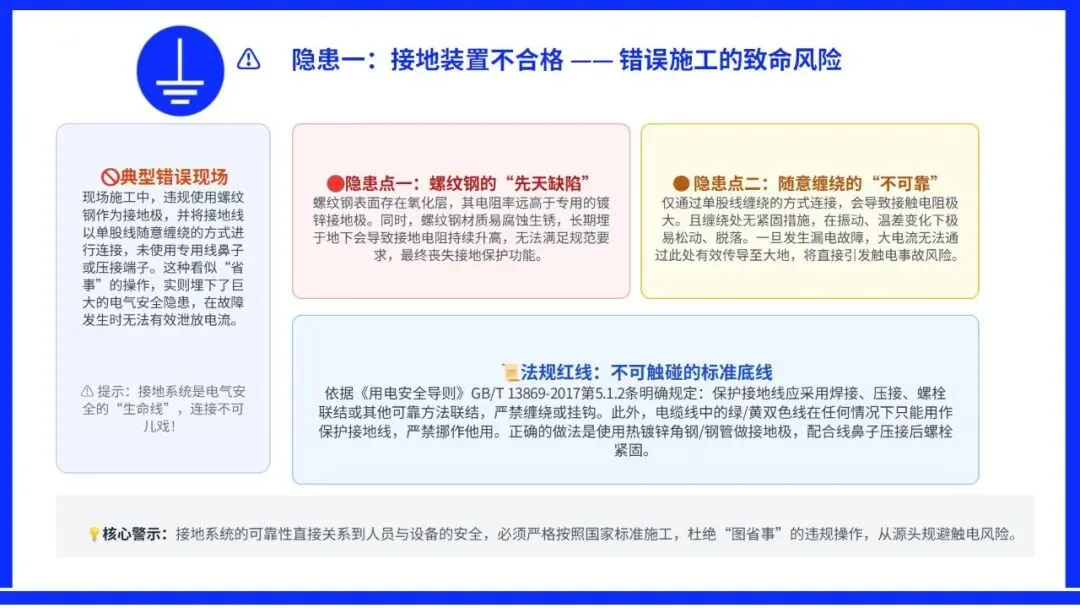

3. 接地连接不可靠：焊接虚焊、螺栓松动等，导致接地回路断开，设备失去保护。
4. 保护接地与保护接零混用：违反GB 13955要求，易引发设备外壳带电，造成触电事故。

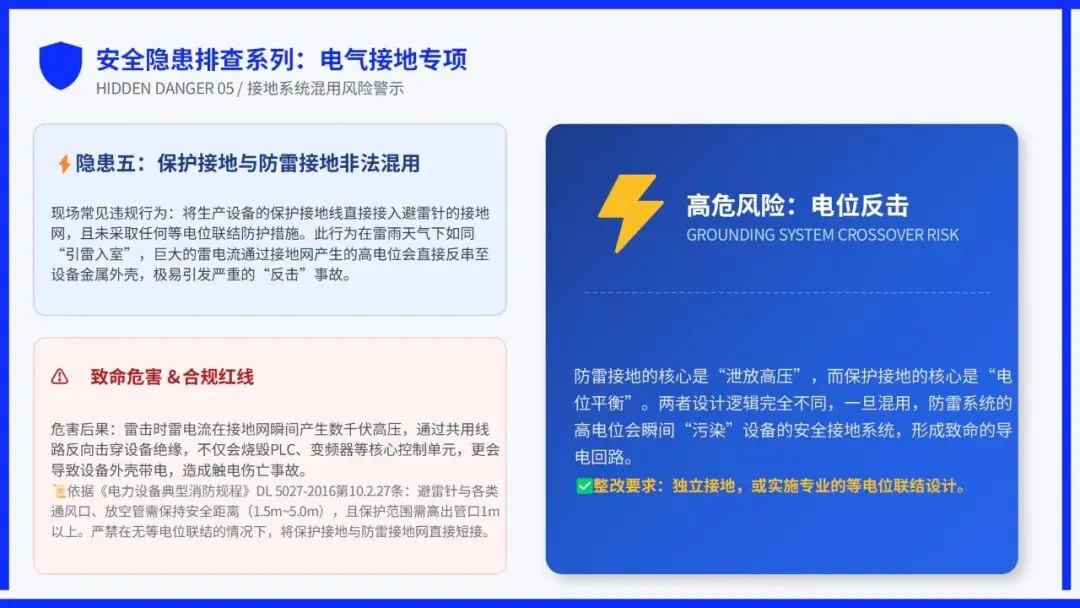

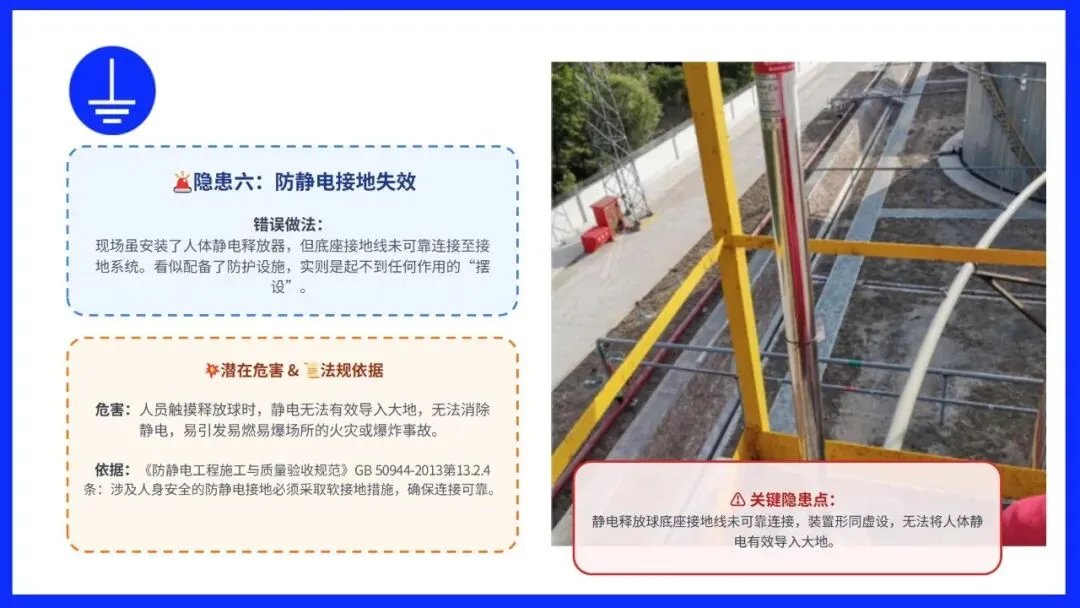

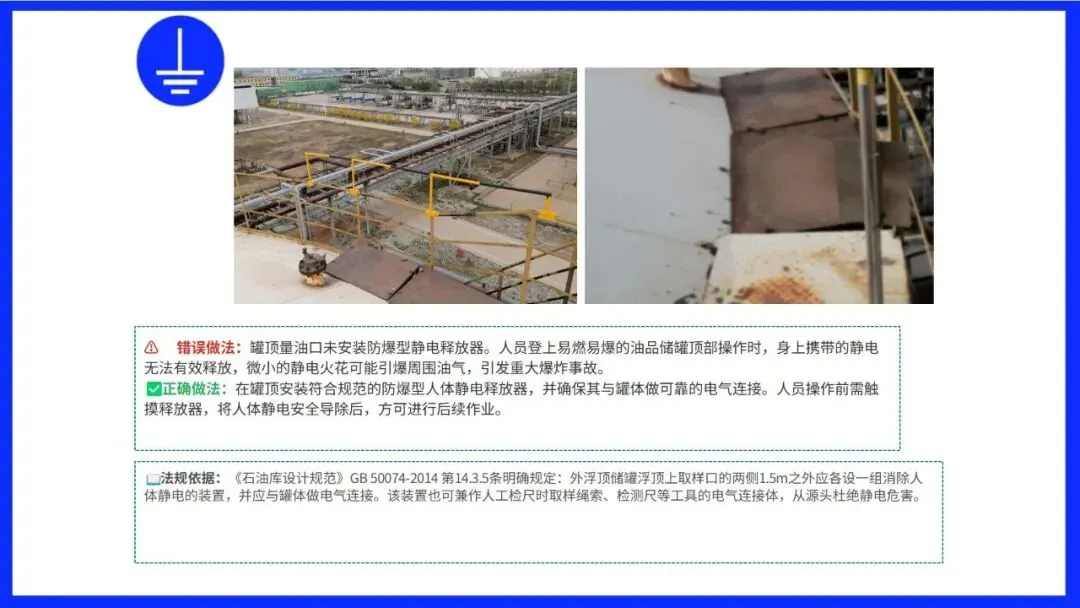

5. 防雷接地与其他接地系统未共用：不符合GB 50057要求，可能因电位差导致设备损坏或人员伤亡。

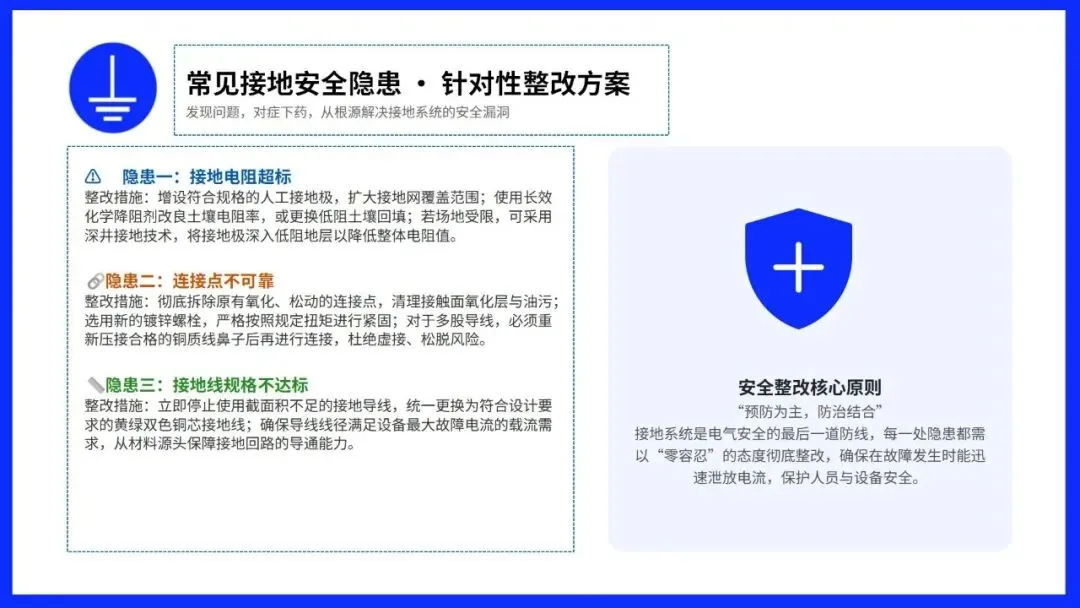

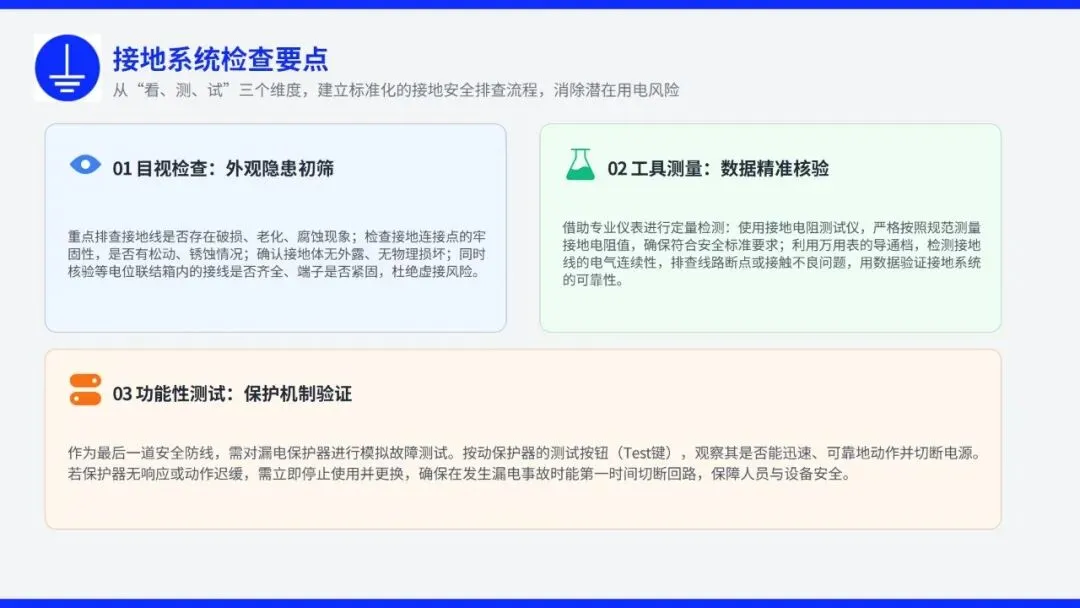

四、隐患排查与整改建议
1.定期检测：按照GB 50169、DL/T 408等标准，定期对 grounding resistance进行测试，确保不超标；对接地连接点进行检查，防止松动、腐蚀。
2.规范施工：严格遵循GB 50169要求，选用合格的接地体材质和规格，保证埋深、间距符合标准，焊接或螺栓连接牢固。
3.系统区分：明确TN、TT、IT系统的接地方式，严禁保护接地与保护接零混用，确保PEN线与PE线严格分离（TN-S系统）。
4.培训教育：依据《生产经营单位安全培训规定》，加强员工对电气接地知识的培训，提高隐患识别能力。
五、结论
接地隐患的判定与整改必须以国家标准和行业规范为依据，通过严格执行GB 50054、GB 50169、GB 13955等条款要求，确保接地系统的可靠性。定期检测、规范施工及人员培训是预防接地隐患的关键措施，可有效降低触电、设备损坏等安全风险，保障生产经营活动的安全进行。
