说明：本文介绍了 XRD 图谱中的峰位、峰强和半峰宽分别对应什么结构信息？三者如何反映晶面间距、相组成、结晶度、择优取向、晶粒尺寸和微应变？以及为什么不能孤立解读某一个参数。
一、XRD峰从哪里来？
XRD是 X 射线衍射。晶体中原子或离子周期性排列，会形成一组晶面；当 X 射线满足布拉格方程 2d sinθ = nλ 时，就会产生衍射峰。图谱上的每一个峰，都对应某一组晶面或某个相的衍射贡献，因此 XRD 峰本质上是晶体周期结构对 X 射线的响应。
一条XRD 峰至少有三个常读参数：峰位、峰强和半峰宽。峰位回答“这组晶面的间距是多少”；峰强回答“这个衍射贡献有多强”；半峰宽回答“峰有多尖锐或多宽”。换句话说，峰位看晶格，峰强看衍射贡献，半峰宽看有序程度和尺寸/应变。
图1. XRD 图谱中的峰位、峰强和峰形特征，可用于理解衍射峰如何对应晶体结构信息。DOI：10.1038/s41598-024-75783-6
这三个参数不能分开解读。峰位移动可能来自晶格变化，也可能来自应力或相变；峰强变化可能来自相含量，也可能来自择优取向；半峰宽变宽可能来自晶粒变小，也可能来自微应变增加。
另外，XRD的横坐标通常是 2θ，纵坐标是衍射强度。2θ 的位置和晶面间距有关，强度和结构因子、相含量、取向等有关，峰形则受晶粒尺寸、微应变、仪器展宽和峰重叠共同影响。也就是说，XRD 图谱不是一张“有没有峰”的图，而是一张同时包含位置、强度和形状的结构信息图。
二、峰位说明什么？
峰位主要反映晶面间距 d。根据布拉格方程，峰位向低角度移动，通常说明 d 变大、晶格膨胀；峰位向高角度移动，通常说明 d 变小、晶格收缩。掺杂、应变、缺陷、相变、温度变化和离子嵌入都可能导致峰位移动。这里要先明白一点：峰位最直接对应的是晶面间距，而不是材料性能本身。

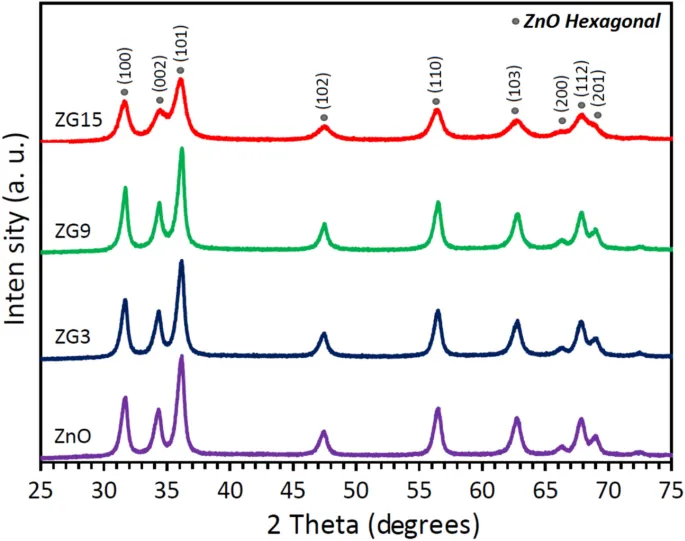

图2. 掺杂样品 XRD 峰位移动与晶格变化，峰位偏移可用于分析晶格膨胀或收缩。DOI：10.1038/s41598-025-31317-2
判断峰位变化时，要看多个峰是否协同移动。如果所有主峰都按同一方向偏移，更可能是整体晶格参数变化；如果只有某个峰异常移动，可能是峰重叠、择优取向、局部相变或拟合误差。因此峰位移动需要和标准卡片、精修结果和样品系列变化一起判断。

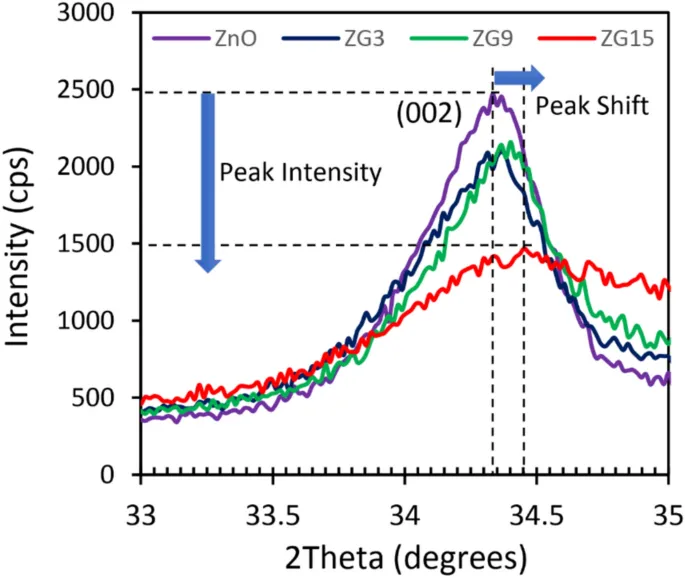

图3. 单个衍射峰放大后可观察峰位、峰强和峰宽变化，用于精细分析晶格变化和峰形变化。DOI：10.1038/s41598-025-31317-2
还要注意，峰位偏移不一定都来自掺杂进入晶格。如果样品中存在残余应力、颗粒尺寸变化、仪器零点误差、样品台高度误差或 Kα 双线处理不当，也可能让峰位看起来发生偏移。对于系列样品，更可靠的读法是看多个峰是否按规律移动，而不是只放大一个峰后直接下判断。
三、峰强说明什么？
峰强表示某个晶面或某个相的衍射贡献强弱。它和相含量、结晶度、结构因子、样品取向、颗粒形貌、吸收效应和测试条件都有关。
对于多相样品，某个相的峰整体增强，可能说明相含量增加；对于单相样品，某一组峰异常增强，可能说明择优取向。峰强能反映衍射贡献，但不能直接等同于物质含量或性能高低。
图4. XRD 峰强变化与相结构和衍射贡献有关，需要结合样品状态和结构模型共同分析。DOI：10.1038/s41598-023-40573-z
峰强比较必须保证测试条件一致。样品铺样厚度、表面平整度、颗粒取向、扫描时间和背景扣除都会影响峰强。若要用峰强定量相含量，通常需要 Rietveld 精修或内标法，而不是直接比较峰高。
峰强还容易受择优取向影响。比如片状、棒状、层状晶体在压片或涂膜过程中可能沿某个方向排列，导致某些晶面峰异常增强，而这并不一定代表该相含量增加。对于催化剂粉末、薄膜电极和原位电化学样品，样品几何状态尤其重要。读峰强时，需要先区分相含量变化、结晶度变化和取向变化这三类可能来源。
半峰宽说明什么？
半峰宽FWHM 是峰高一半处对应的峰宽。峰越尖，半峰宽越小，通常说明晶体有序程度较高、晶粒较大或微应变较低；峰越宽，可能说明晶粒尺寸变小、微应变增大、缺陷增加或结构无序增强。
半峰宽主要反映峰形宽窄，常被用来分析晶粒尺寸和微应变。

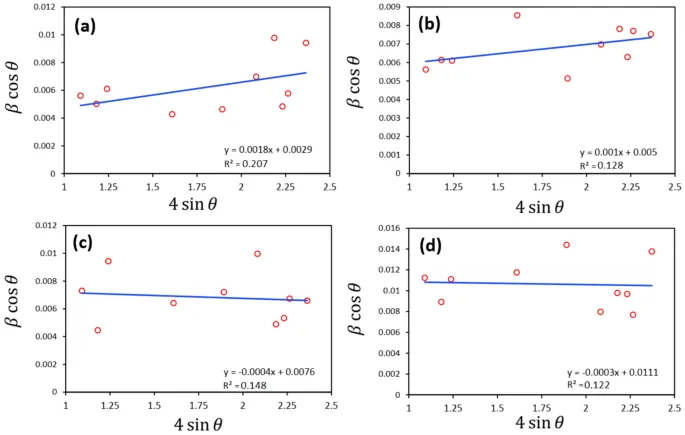

图5. Williamson-Hall 分析用于区分晶粒尺寸和微应变对 XRD 峰宽的贡献。DOI：10.1038/s41598-025-31317-2
Scherrer公式可以用半峰宽估算晶粒尺寸，但它假设峰宽主要来自尺寸效应。如果样品中存在明显微应变、仪器展宽或峰重叠，直接套公式就会偏差很大。因此，半峰宽变大时要同时考虑晶粒变小、晶格畸变和缺陷增加。

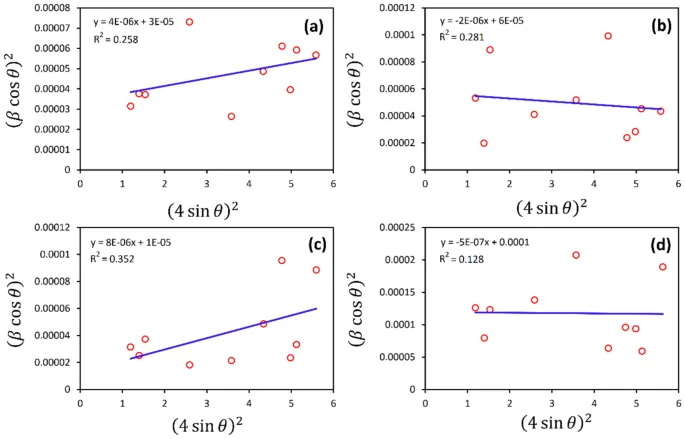

图6. 尺寸-应变分析用于理解 XRD 半峰宽变化，避免把所有峰宽变化都归因于晶粒尺寸。DOI：10.1038/s41598-025-31317-2
仪器本身也会带来峰宽，所以严格分析时需要用标准样品校正仪器展宽。对于纳米材料，尺寸效应会让峰变宽；对于应变材料，晶面间距在局部区域发生分布，也会让峰变宽。两种因素叠加时，单个 Scherrer 尺寸往往只能作为近似参考。
若要区分尺寸和应变贡献，Williamson-Hall分析、Rietveld 精修或透射电镜粒径统计会更有帮助。
半峰宽还要和峰位一起看。尺寸展宽通常对不同角度的峰有一定规律，微应变展宽则会随角度变化表现得更明显。如果低角度峰和高角度峰展宽程度不同，就不能只用一个峰来代表整个样品。对于含缺陷、含应变或多组分材料，半峰宽更适合描述晶体有序程度的变化趋势。
五、如何看XRD图？
先用峰位判断相结构和晶格变化，再用峰强判断相含量、结晶度或取向变化，最后用半峰宽判断晶粒尺寸和微应变。
比如峰位系统移动、峰强保持、半峰宽略增，可能说明晶格发生掺杂或应变调控；若出现新峰、主峰强度下降、峰宽变宽，则可能涉及杂相生成或结晶度下降。这里需要把峰位、峰强、半峰宽作为一组互相校验的信息来看。
如果要进行严格分析，还需要做背景扣除、仪器展宽校正、峰拟合、标准卡片比对和 Rietveld 精修。单独看峰高、峰位或峰宽，很容易把取向、应力、尺寸、相变和仪器因素混在一起。

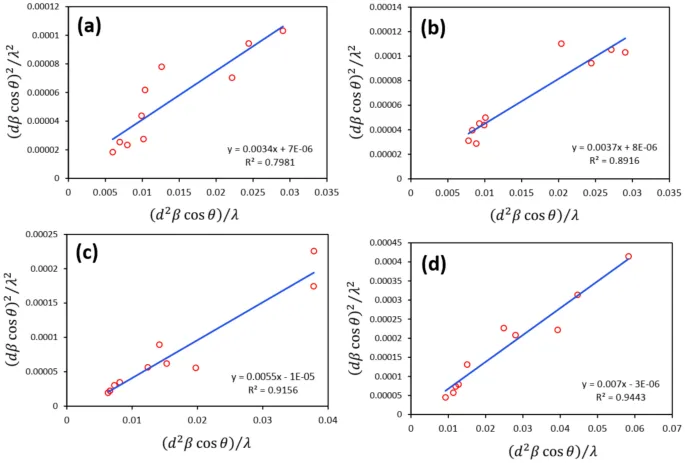

图7. XRD 多参数分析用于综合判断晶体结构、晶粒尺寸和微观应变。DOI：10.1038/s41598-025-31317-2
此外，还可以沿着样品系列看趋势。
若掺杂量增加后峰位逐渐移动、没有新峰出现、半峰宽轻微增大，比较像晶格调控和应变增加；若新峰出现并且主峰强度下降，就要考虑杂相或结构分解；若峰位几乎不动但峰强比例明显改变，则择优取向、结晶度或测试几何可能更值得排查。
所以，一张 XRD 图可以按这样的顺序读：先看有没有新峰或峰消失，判断相组成是否改变；再看主峰位置是否系统偏移，判断晶格参数是否变化；随后看峰强比例是否异常，判断取向和结晶度；最后看半峰宽是否扩大，判断尺寸和应变。
