AI算力PCB的层数战争:从连线工具到算力瓶颈的二十年跃迁

PCB的每一次规格跃迁，都不是芯片工程师主动选择的结果，而是物理定律在更高信号速率下的强制执行。当SerDes从56Gbps迈向224Gbps，信号在铜走线中每前行一寸，都有更多的能量被介质损耗和趋肤效应吞噬。PCB从"把芯片连起来就行"的配角，变成了决定算力能否释放的瓶颈。

■ 从配角到使能者的层数跃迁二十年

| 2010年之前：PCB只是"把芯片连起来"的绿色板子

2010年前后，走进任何一家服务器工厂问工程师PCB是什么，十个人里有九个会告诉你：就是一块绿色的板子，把芯片连起来就行。那时候的服务器，单路或双路CPU，PCIe 3.0刚成为主流，传输速率8GT/s，PCB不过8-12层，材料是再普通不过的FR-4。整块板子的成本在服务器BOM中占比不到3%，没有人觉得它值得关注。

这个认知延续了二十年。从1990年代PC服务器兴起到2010年代云计算爆发，PCB的角色始终如一：电路的"承载者"（Carrier），不是"使能者"（Enabler）。就像公路之于物流，只要路够宽、车能跑就行，没有人关心路面平整度。

| 2017年：Volta架构唤醒了沉睡的物理极限

2017年，英伟达发布Volta架构V100 GPU，首次引入NVLink 2.0，GPU间互联带宽从PCIe 3.0的128GB/s跃升至300GB/s。这看似只是数字变化，但背后藏着一个被忽视的物理事实：当信号速率冲上25Gbps，PCB开始吃信号了。

传统FR-4板材在10GHz频率下，每英寸损耗1.0dB，一段6英寸的走线就要吞掉6dB。到了25Gbps——NVLink 2.0的奈奎斯特频率约12.5GHz——信号已经像穿过浓雾的车灯：亮着，但看不清了。工程师第一次意识到，PCB不是公路，而是高速公路，路面的平整度决定了车速的上限。

| 2017-2019年：PCIe 4.0时代，12层到16层的温和门槛

PCIe 4.0将速率翻倍至16GT/s，对应服务器平台从Purely升级到Whitley。变化看似温和，实则暗流涌动。

PCIe 4.0信号上升时间缩短到约25ps，奈奎斯特频率约8GHz。在8GHz下，普通FR-4的插入损耗达到0.8dB/inch，一段12英寸背板走线损耗接近10dB，已逼近NRZ编码接收端均衡极限。服务器主板被迫从8-12层升级到12-16层——层数增加不是因为需要更多布线空间，而是需要更多电源层和接地层为高速信号提供干净的参考平面。

但这一跳，大多数PCB厂还能跟上。16层板在2018年已是成熟产品，良率95%以上，成本增幅可控。真正的麻烦被推迟了。

这个阶段也是PCB行业"大者恒大"格局初步形成的时期。16层板不算高端，但能稳定供货给戴尔、惠普等服务器巨头的PCB厂，全球不超过30家。认证周期长——一家服务器大厂从送样到量产通常需要12-18个月——一旦进入供应链，客户粘性极强。这为后来AI服务器PCB的供应商格局埋下伏笔：当需求从16层跳到22层以上时，只有那些已经通过服务器客户认证的PCB厂，才有资格进入下一轮角逐。

▍ 在PCB行业，认证即护城河。能进服务器的牌桌，比能做服务器的板子更稀缺。

| 2020-2022年：PCIe 5.0与NVLink 3.0，材料第一次比层数更紧迫

2020年，英伟达发布Ampere架构A100 GPU，NVLink 3.0带宽提升至600GB/s，PCIe 5.0速率达到32GT/s。这个数字让PCB工程师集体失眠。

PCIe 5.0的奈奎斯特频率达到16GHz，信号上升时间仅15ps。在28GHz频段（信号有效带宽），FR-4的插入损耗飙升至3.2dB/inch，一段6英寸走线就要吞掉19dB——几乎是致命的。英伟达的解决方案：必须使用Megtron-6级别低损耗材料，将损耗控制在1.8dB/inch以内，同时PCB层数提升到16-18层以上。

这个阶段出现了一个关键的认知转变：材料第一次比层数更紧迫。PCIe 5.0迫使覆铜板从Mid-Loss级别升级到Very Low Loss级别，Df值从0.02骤降至0.004以下。松下Megtron-6、罗杰斯RO4350B等材料成为标配，而能稳定使用这些材料量产的PCB厂，全球不超过20家。

英特尔Eagle Stream平台明确要求PCB层数16-18层以上，并采用Ultra Low Loss级CCL。18层以上PCB的单价约为12-16层的3倍。价格鸿沟开始显现。

也是在这个阶段，GPU板组（OAM+UBB）成为AI服务器PCB价值量的绝对主力。以英伟达DGX A100为例，其PCB价值含量较一般服务器增加5.6倍，其中约94%增量来自GPU板组。PCB从服务器的"配角"变成了GPU系统的"核心配件"。

这个变化的商业含义极为重要。传统服务器的PCB采购决策权在服务器ODM（如广达、纬创），价格敏感度高，毛利率被压到15%-20%。但AI服务器的GPU板组是英伟达定义规格的，采购决策权在英伟达，而英伟达关心的是信号完整性和可靠性，不是PCB单价。这让AI服务器PCB的毛利率跃升至30%-45%，彻底改变了PCB厂的盈利结构。深南电路2025年AI PCB毛利率高达45%以上，是传统PCB产品的3倍——这个数字放在5年前不可想象。

▍ 决定PCB利润率的不是制造难度，而是采购决策权的归属。谁定义规格，谁定义价格。

| 2023-2025年：PCIe 6.0与NVLink 5.0，20层到32层的断崖

2023年，英伟达发布Hopper架构H100，NVLink 4.0带宽达到900GB/s，SerDes速率112Gbps。2024年，Blackwell架构B200发布，NVLink 5.0带宽飙升至1.8TB/s，SerDes速率224Gbps。这两次跳跃，将PCB推向了物理极限的边缘。

PCIe 6.0采用PAM4编码，速率64GT/s，奈奎斯特频率32GHz。信号眼图的"眼睛"睁开高度被压缩到仅6mV，宽度仅3.125ps。在这个精度下，PCB的任何微小缺陷——一个过孔残桩、一段阻抗偏差、甚至铜箔表面肉眼看不见的粗糙度——都会成为吞噬信号的"黑洞"。

GB200的Compute Tray采用22层5阶HDI，其中18层使用M8材料（build-up layer），4层使用M4材料（core layer）。Switch Tray的PCB达到24-26层通孔板，全部使用M8级材料。从H100到B200，PCB层数从16-20层直接跳到22-26层，这不是渐进式的升级，而是断崖式的跃迁。

为什么是断崖式？NVLink 5.0的224Gbps SerDes对PCB提出了"不可能三角"：超低损耗（M8级材料Df≤0.002）、超高密度互连（5阶HDI）、超大尺寸厚板（单板面积可达0.8㎡）。三项要求在同一块板上同时实现，制造难度不是三者相加，而是相乘。

一位台湾PCB厂的技术总监曾私下形容："做22层5阶HDI，就像在一块A4纸大小的玻璃上，用0.1毫米的钻头打5000个孔，每个孔的位置精度必须控制在5微米以内，然后还要把18层这样的玻璃叠在一起，确保每层的孔都对得上。"

这个比喻毫不夸张。22层5阶HDI的制造流程超过200个步骤，仅电镀工序就有20多道。层间对位精度必须控制在±5微米以内，压合翘曲度不超过0.3%。任何一层的对位偏差，都会导致盲孔错位、信号路径断裂。AI服务器PCB又要求"又细又厚"——线宽要细到3/3mil，板厚却要达到4-5mm以容纳大量电源层。这种矛盾的需求组合，让初始良率不到50%，行业平均良率也仅在70%-85%之间。中小厂商即便买了同样的设备，没有足够的工艺数据积累和在线检测体系，根本无法稳定量产。

| 2025-2027年：Rubin架构，78层正交背板的"半导体化"跃迁

2025年3月，英伟达GTC大会发布Rubin系列路线图。当黄仁勋展示Rubin Ultra NVL576的架构图时，台下的PCB行业人士倒吸一口凉气——这块芯片需要一整块78层M9级正交背板来替代数万根铜缆，承担机柜内576颗GPU的全互联通信。

这不是PCB，这是半导体。

Rubin系列的PCB规格令人窒息：计算板为5阶24层HDI（M8材料），交换板升级为M9级34层通孔板，新增的Midplane达到M9级44层通孔板，正交背板更是78层M9级。单机柜PCB价值量从GB200的14.67万元跃升至41万元，Rubin Ultra预计进一步成倍增长。

78层正交背板的意义远超一个数字。它意味着PCB第一次从"板级组件"跃升为"机架级核心互联介质"——不再是芯片之间的连线，而是整个机柜的神经网络。传统可插拔铜缆和光模块在弯曲半径、连接器占位和散热风道上已经碰到物理极限，PCB被迫接管了这些功能。

国金证券在2026年5月的研报中精准概括了这一变化："PCB的设计、材料和加工工艺必须向半导体看齐，其技术门槛与客户认证周期已完全对标先进制程环节，行业属性由此从传统电子制造彻底蜕变为技术密集型的高端制造。"

▍ 每一代AI芯片的发布都在抬高PCB的门槛，而PCB从来无法反向制约芯片的设计。这是一条单向升维的路径。

| 埋容技术：GPU功耗越过700W后的必选项

在层数跃迁的叙事中，还有一个被低估的变量：埋容（Embedded Capacitance）。

2023年之前，埋容技术主要用在军工和航天领域，商业服务器几乎没有采用。转折来自GPU功耗的暴涨。H100功耗350W，B200功耗700W，Rubin Ultra单颗GPU功耗预计超过1000W。当一颗芯片瞬间从待机切换到满载，电流变化率可达数千安培/微秒，电源网络必须在纳秒级内补上这个缺口。

传统方案是在PCB表面密密麻麻贴满MLCC多层陶瓷电容，但GPU封装下方的空间已被BGA焊球占满，表贴电容只能放在芯片周围。从电容到GPU电源引脚的走线长度，意味着寄生电感。一段10mm长的走线可能贡献10nH以上的电感，在GHz频段下，这就是一面"电感墙"——瞬间电流根本穿不过去。

3M的Embedded Capacitance Material提供了一个优雅的解决方案：在PCB内层的电源层和接地层之间，嵌入一层14微米厚的高介电常数（Dk=16）陶瓷填充环氧薄膜，直接在芯片正下方形成分布式平面电容。ESL从表贴电容的1-2nH骤降至0.01nH，在GHz频段下仍能提供低阻抗路径。

村田制作所更进一步，推出Integrated Package Solution——在封装基板内部直接埋入大容量铝电解电容器和功率电感器，实现"垂直电源供电"设计。核心理念：从电源模块到IC的布线距离缩短到微米级，实现"零距离"供电。

埋容对PCB制造流程的改变是系统性的：增加层压次数，改变叠构设计，提高压合难度（超薄介质易产生褶皱），也让成本再上一个台阶。但GPU功耗超过700W之后，这已经不是"要不要"的问题，而是"不做就不行"的问题。

3/3mil线宽线距的良率悬崖，是理解AI服务器PCB制造难度的另一个关键视角。从4/4mil到3/3mil看起来只差1mil，良率却可能腰斩。答案在蚀刻工艺的侧蚀效应。蚀刻药水在蚀刻掉多余铜箔的同时，会向线路侧面腐蚀——铜面上，药水不仅向下啃噬，也向两侧啃噬。4/4mil的线宽，侧蚀1mil后还有3mil余量；3/3mil的线宽，侧蚀1mil后只剩2mil，信号完整性裕量骤降。更关键的是，3/3mil必须使用LDI激光直接成像设备（传统曝光机精度只到6/6mil），超薄铜箔（12μm甚至9μm），以及精密蚀刻工艺（侧蚀量控制在0.5mil以内）。这些条件的叠加，让3/3mil板的良率从4/4mil的95%骤降至85%-90%，2/2mil更可能低于70%。成本方面，3/3mil板价比5/5mil高30%-50%，2/2mil价格翻倍。

▍ 每压低1mil的线宽，都是一场良率和成本的战争。高端AI服务器PCB的制造成本呈指数增长而非线性增长。

| AIPC：温和的变量

2024年初，英特尔推出酷睿Ultra处理器、AMD发布锐龙AI300系列，AIPC概念正式落地。微软制定Copilot+PC标准：NPU算力不低于40 TOPS，内存至少16GB。

AIPC对PCB的影响比AI服务器温和得多，但方向一致。传统笔记本PCB通常8-12层HDI，线宽线距4/4mil到5/5mil。AIPC引入NPU后，CPU+GPU+NPU的异构计算需要更复杂的主板来承载，推动18层以上高多层板和HDI的需求，产品价值量较传统PC PCB提升超20%。

更关键的变化在散热。AIPC芯片功耗较传统PC提升30%-50%，散热需求加大，机壳需增加散热孔，加工单价提高约30%。PCB也需要更好的热管理设计——更厚的铜箔、更多的散热过孔、甚至局部金属基板。

AIPC能否催生消费级HDI的新规格？答案是"部分能"。AIPC不会像AI服务器那样把层数推到30层以上，但4/4mil甚至3/3mil线宽在高端AIPC上会逐渐成为标配，HDI阶数也可能从3阶提升到4阶。对PCB厂而言，AIPC是增量而非替代——它让原本低毛利的消费级PCB有了提价空间。

然而AIPC对PCB厂的真正意义不在于单机价值量的提升，而在于它为PCB行业打开了一个新的市场叙事。过去消费级PCB被认为是低附加值、强周期的红海市场，AIPC让"AI"标签首次贴到了消费级PCB上。这种叙事转变，对鹏鼎控股这类以消费电子FPC为主力的企业尤为重要——它们可以用AIPC的故事来重塑估值逻辑，从"周期制造"转向"科技+制造"。

| 欣兴电子的先发优势：ABF载板绑定下的入场券

在AI服务器PCB的叙事中，欣兴电子是一个绕不开的角色。

欣兴1990年成立，长期深耕手机HDI和IC封装载板。2017年，当英伟达Volta架构催生第一批AI服务器需求时，欣兴凭借其在高阶HDI和ABF载板上的积累，率先切入英伟达供应链。

这个"先发"不是运气。ABF载板（Ajinomoto Build-up Film）是GPU封装的核心材料，全球能稳定供应高阶ABF载板的厂商只有三家：欣兴、日本Ibiden、韩国三星电机。英伟达每一代GPU的封装基板，欣兴都是核心供应商。当AI服务器需要GPU板组上的HDI时，英伟达自然选择了这个已经深度绑定的合作伙伴。

2024年底，欣兴成为GB200 Compute Board的HDI主供应商，22层5阶HDI由欣兴和胜宏共同供应。2026年Q1，欣兴营收达374.46亿新台币，净利同比暴增4.51倍，AI相关产品营收占比预计达60%以上。

但欣兴的先发优势正在被大陆厂商侵蚀。胜宏科技在2025年上半年以13.8%的份额登顶全球AI及高性能算力PCB榜首；沪电股份在英伟达GB200/GB300服务器PCB中占了40%的份额。欣兴董事长曾子章在2026年2月的法人说明会上坦言："现阶段市场能稳定供应高阶ABF载板的厂商屈指可数，客户已对未来2-3年产能释出表达关切。"

在ABF载板这个金字塔尖，欣兴仍然安全；但在AI服务器用高多层PCB这个增量最大的战场，大陆厂商正在发动"闪电战"。

经历了这一系列的演变之后，是时候把视线从自身移开，看看同一片天空下，竞争者们走出了怎样的轨迹。

■ 四类PCB的物种差异与三股势力的生态位博弈

| AI服务器与传统服务器：不是同一种工业品

这四类PCB——AI服务器、传统服务器、AIPC、消费电子——看似都是"电路板"，实则是四种完全不同的工业品。

层数：传统服务器8-16层，AI服务器20-78层（GB200为22-26层，Rubin Ultra达78层），AIPC为12-18层，消费电子6-12层HDI。AI服务器的层数是传统服务器的3-5倍，是消费电子的6-10倍。

线宽线距：传统服务器5/5mil到4/4mil，AI服务器3/3mil甚至2/2mil（国金证券报告指出CoWoP方案下AI PCB最小线宽/线距达10μm/10μm，约0.4/0.4mil），AIPC为4/4mil到3/3mil，消费电子为3/3mil到2/2mil。值得注意的是，AI服务器在追求超细线宽的同时，还要求大尺寸和厚板——这种"又细又厚"的组合，制造难度远超消费电子的"细而薄"。

材料：传统服务器以Mid-Loss级CCL为主（如M4/M6），AI服务器必须使用Very Low Loss到Ultra Low Loss级（M8/M9，Df≤0.002），部分高端场景进入PTFE级别（Df≤0.0005）。AIPC使用Low Loss到Very Low Loss级（M6/M7），消费电子以普通FR-4为主。M9级CCL的价格是普通FR-4的5-7倍。

成本与价值量：传统服务器PCB约800-3400元/台，AI服务器PCB达8000-40000元/台（训练型超10万元），AIPC PCB较传统PC PCB溢价20%以上，消费电子PCB单机价值通常在50-200元。

制造难度：传统服务器良率95%以上，AI服务器初始良率往往不到50%，5阶以上HDI需改用半加成法（mSAP），仅电镀工序就有20多道，全流程超200步。AIPC良率90%以上，消费电子HDI良率85%-95%。

一个直观的对比：胜宏科技的数据显示，AI服务器高端PCB成本约为每平方米13475元，而普通多层PCB仅为每平方米1394元——近10倍价差。

▍ 同样叫PCB，同样叫电路板，AI服务器PCB与传统服务器PCB之间的鸿沟，比传统服务器PCB与手机板之间的鸿沟还大。

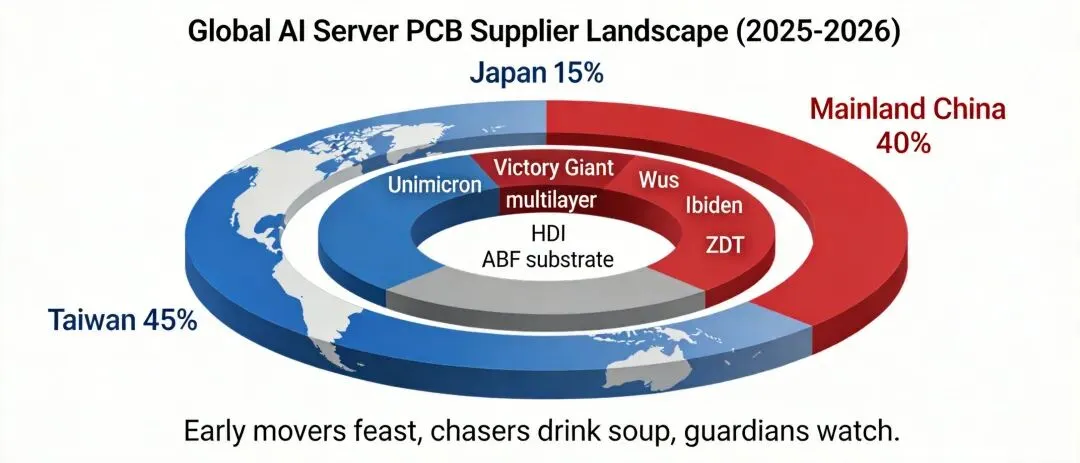

| 供应商格局：台湾先吃，大陆追赶，日本守塔

AI服务器PCB的供应商格局，是一个典型的"先发者吃肉、追赶者喝汤、守塔者看戏"的故事。

台湾势力。欣兴电子是ABF载板全球龙头，市占率约18%，IC封装载板全球市占率22%，GB200 Compute Board的HDI主供应商。2026年Q1净利同比暴增4.51倍，AI相关营收占比将达60%以上。资本支出340亿新台币，70%投入ABF载板扩产。优势在金字塔尖，劣势在大陆市场的响应速度。臻鼎科技（鹏鼎控股）是全球最大PCB制造商，FPC市占率超30%，H100/H200/B100高阶ABF载板供应商，但在AI服务器PCB的技术布局相对滞后，2026年计划累计投资233亿元用于高阶HDI和AI服务器PCB扩产，属于"大象转身"。华通是台湾老牌PCB厂商，在手机HDI和笔记本主板上有深厚积累，AI服务器PCB份额较小。

日本势力。Ibiden（揖斐电）是全球高端封装载板的"隐士"，在FC-BGA载板领域技术深度无人能及，是英伟达GPU封装载板的核心供应商之一。但其产能扩张保守，对AI服务器PCB（非载板部分）的参与度有限。日本企业的通病：技术领先但扩张缓慢，让出了增量市场。

大陆势力。胜宏科技2025年上半年以13.8%份额登顶全球AI及高性能算力PCB榜首，是英伟达GB300五阶HDI和Rubin 78层正交背板的独家供应商。具备6阶24层HDI量产能力（良率85%），100层以上高多层板制造能力。2025年前三季度净利润9.5亿元，同比增长156%。越南基地2026年投产。沪电股份是AI服务器高多层板龙头，北美AI服务器主板PCB份额超80%，全球首家通过英伟达78层M9级正交背板认证的企业。800G交换机PCB良率98%，2025年AI业务同比增长300%，2026年Q1营收62.14亿元，同比增53.91%。深南电路是国内唯一实现FC-BGA封装基板国产化替代的企业，2025年营收236.47亿元，净利润32.76亿元，同比增74.47%，AI PCB收入占比已超40%，毛利率高达45%以上，ABF载板在AMD、Intel、高通旗舰CPU实现批量出货，2026年拟投46亿元于无锡建设高速高密电子电路项目。景旺电子2024年Q4通过英伟达Delta级认证，有望供应GB300 Switch Tray高多层板。生益电子AI服务器PCB收入占比超60%（2025年），单板价值量是普通服务器的10倍，毛利率31.98%，2025年前三季度净利润11.15亿元，同比激增497.61%。

台湾厂在ABF载板和高阶HDI上仍有2-3年的技术代差，但大陆厂在高多层板这个增量最大的细分领域已经形成优势。欣兴的焦虑是真实的——它过于依赖"技术"和"国际客户"两张王牌，而在大陆这个增长最快的增量市场中，品牌影响力和客户粘性正在被本土势力侵蚀。

▍ 在金字塔尖，技术代差是护城河；在增量战场，速度和产能才是决定性变量。

| 埋容材料：3M的护城河与国产替代的缓慢爬坡

在埋容材料领域，3M是绝对的霸主。其ECM系列提供三种规格：C0614（1.0 nF/cm²）、C1012（1.6 nF/cm²）、C2006（3.1 nF/cm²），介质厚度从14微米到6微米，Dk值从16到22，已通过UL认证和RoHS2合规。

3M的护城河不仅是材料本身，更在于20多年的应用数据和工艺Know-how。从电信设备到军工航天，3M ECM已经在数十个量产项目中验证了可靠性。对于AI服务器这种零容错场景，客户不会拿一块没有经过十年验证的国产材料来冒险。

松下也在布局埋容材料，其MEGTRON系列低损耗板材已广泛用于AI服务器PCB，但埋容专用材料的市场份额仍远低于3M。

国产替代方面，宏昌电子等企业在高频高速覆铜板领域有所突破，但在埋容专用材料上仍处于早期阶段。国内企业12层以上PCB产品平均良率仅为78.2%，较台资企业低6.5个百分点；在超细线路加工领域，线宽/线距3/3μm工艺的稳定量产能力仅限少数头部企业掌握，整体行业达标率不足35%。

埋容的国产替代，预计需要3-5年才能真正进入AI服务器供应链。在这之前，3M和松下将继续享受稀缺性溢价。

| PCB从Carrier到Enabler：不是路越宽越好

传统认知中，PCB是"连线工具"，价值低于芯片、光模块和连接器。但在AI算力场景下，这个认知正在被颠覆。

信号损耗的量化影响：在224Gbps SerDes速率下，PCB的插入损耗每增加1dB，接收端信噪比就恶化约1dB，误码率呈指数级上升。当误码率从10^-12恶化到10^-5，AI训练任务可能频繁中断——数百万美元的算力投入打了水漂。更具体地说，PCIe 6.0的PAM4信号眼图裕量极小，如果PCB损耗过高，接收端DFE（判决反馈均衡器）将无法恢复信号，整条链路降速甚至断开。在多GPU互联的AI训练集群中，一条链路的降速会导致整个AllReduce操作被最慢的链路拖住，训练效率可能下降30%以上。

与其他组件的价值对比：在AI服务器BOM中，GPU芯片占据50%-60%，HBM内存占15%-20%，PCB的占比已从传统服务器的3%-5%跃升至8%-12%。CoWoP方案下，单颗GPU配套PCB价值量高达600美元，为GB200平台的三倍。

与光模块相比：800G光模块单价约500-800美元，1.6T光模块约1500-2000美元；AI服务器中单块高性能PCB的价值量可达数千元人民币，一整台AI服务器的PCB总价值超过1万元。PCB的价值量已经与光模块处于同一量级。

与散热相比：液冷系统单机柜价值量约5-25万元，但PCB的价值量在单机柜层面也在快速攀升——Rubin NVL144机柜PCB总价值约41万元，已经超过液冷。

PCB之于AI服务器，不是"高速公路之于物流"，而是"高铁轨道之于高铁"。不是路越宽越好，而是轨道的平整度直接决定了列车能跑多快。轨道上一毫米的偏差，在350km/h的速度下就是脱轨。

| 英伟达与AMD：定制化高集成与标准化模块化的分叉路

英伟达和AMD在AI GPU上的架构差异，直接导致了对PCB的不同要求。

英伟达GB200/GB300采用高度集成的Bianca板（GB200）或UBB+OAM模块化设计（GB300），GPU间通过NVLink 5.0互联，SerDes速率224Gbps。PCB需要支持极高密度的差分对布线，阻抗控制±3%到±5%，材料必须达到M8/M9级别。GB200 Compute Tray的Bianca板为22层5阶HDI，Switch Tray为24-26层通孔板。Rubin架构进一步升级，正交背板达78层。

AMD MI300X采用APU架构（CPU+GPU集成封装），8个XCD加速计算芯片和4个I/O Die通过Infinity Fabric互联，封装复杂度极高。MI300X的封装基板面积比英伟达同类产品更大，对ABF载板的尺寸和层数要求更高。MI350系列功耗达1000-1400W，对PCB散热和电源完整性的要求甚至超过英伟达B200。但AMD采用OCP标准的UBB+OAM设计，PCB的模块化程度更高、标准化程度更高，对PCB厂而言意味着更容易量产。

关键差异：英伟达走"定制化高集成"路线——每一代架构都重新定义PCB规格，技术门槛极高但利润丰厚；AMD走"标准化模块化"路线——沿用OCP标准的通用基板设计，PCB厂进入门槛较低但利润也相对较低。欣兴是AMD MI300X GPU封装基板的独家供应商，而胜宏和沪电则主要服务于英伟达生态。

▍ 两条路线的分歧，本质上是对"谁定义PCB价值"的不同回答：英伟达用定制化拉高门槛和利润，AMD用标准化降低门槛换规模。

环顾四周的竞争格局之后，一个更大的图景开始浮现。

■ 终局：PCB半导体化的不可逆升维

| 从Carrier到Enabler的升维已不可逆

答案几乎是确定的。

每一代AI芯片的发布都在抬高PCB的技术门槛：PCIe 3.0到4.0，PCB从8层到16层；4.0到5.0，材料从FR-4升级到Megtron-6；5.0到6.0，层数从16层跳到22层以上。这不是周期性的波动，而是一个方向明确的趋势——只要AI算力还在增长，PCB的规格就不会回头。

CoWoP方案已经让PCB承担了封装基板的功能，正交背板让PCB承担了机架级互联的功能。PCB与封装基板的边界正在消失，PCB的工艺精度正在逼近半导体级——最小线宽10μm，介电损耗0.0015以下，层间对位精度±20μm。

国金证券的判断精准而克制："行业竞争核心从'单卡算力'转向'全系统互联带宽'，PCB成为决定AI系统算力释放效率的关键瓶颈环节。"

当Rubin Ultra用一整块78层PCB替代数万根铜缆时，PCB已经不再是"承载芯片的基础平台"，而是"AI算力系统的核心互联介质"。如果这块板子出了问题，576颗GPU就变成了一堆互不相认的孤岛。

| 谁已具备32层+3/3mil+埋容的制造能力

已具备。欣兴电子：100层以上高多层板量产能力，6阶24层HDI大规模交付，ABF载板全球龙头，埋容工艺已应用于高端封装基板。Ibiden：高端FC-BGA载板全球领先，大尺寸高层数载板量产能力无可匹敌。胜宏科技：6阶24层HDI量产（良率85%），100层以上高多层板制造，78层正交背板独家供应商。沪电股份：78层M9级正交背板通过英伟达认证并批量供货，40层以上高多层板量产。

正在爬坡。深南电路：22层及以下FC-BGA载板已量产，24层及以上在研发打样。AI PCB毛利率45%以上，产能快速扩张，但ABF载板的稳定量产良率与欣兴、Ibiden仍有差距。景旺电子：已通过英伟达Delta级认证，正在向GB300 Switch Tray高多层板切入。生益电子：6阶HDI良率82%，AI服务器PCB营收占比超40%，正在向更高阶HDI和埋容工艺爬坡。

▍ 在PCB的"层数战争"中，能留在牌桌上的玩家正在急速减少。

| 国产PCB厂的突破时间表

2024-2025年（已完成）：胜宏、沪电在英伟达GB200供应链站稳脚跟，深南电路ABF载板实现AMD/Intel/高通旗舰CPU批量出货。大陆厂商在AI服务器PCB的市场份额突破30%。

2026年（进行中）：GB300量产推动高多层板需求爆发，沪电、深南、景旺、方正科技等加速扩产。M9级覆铜板和HVLP4铜箔的国产替代率从20%提升至35%。胜宏越南基地投产，沪电泰国工厂全面量产。

2027-2028年（预期）：Rubin架构大规模出货，正交背板和CoWoP方案成为新增长极。深南电路ABF载板有望在2026年实现盈亏平衡（较此前指引提前约一年），国产ABF载板市场份额有望突破15%。埋容材料的国产替代进入送样验证阶段。大陆厂商在AI服务器PCB的全球市场份额有望超过50%。

| 在"层数战争"中如何卡位

对PCB厂。第一，不要试图在全品类上与欣兴正面硬刚。ABF载板的壁垒不在设备而在Know-how——20年的良率数据、工艺曲线和失效分析数据库，不是砸钱就能买到的。大陆厂商应该聚焦在高多层板和高阶HDI这两个增量最大的细分领域，用产能和速度优势先拿下订单，再向更高技术壁垒的封装基板领域渗透。

第二，埋容工艺是下一个必须攻克的关卡。GPU功耗超过700W之后，埋容已经不是可选项，而是必选项。提前布局埋容工艺的PCB厂，将在GB300和Rubin时代获得显著的差异化优势。

第三，上游材料的国产替代是"卡脖子"环节。HVLP4级铜箔全球月产能仅700吨，需求已达850吨，缺口率超40%。M9级CCL的加工难度指数级抬升，适配M9的钻针寿命从800-1000孔骤降至100-200孔。谁能锁定上游高端材料的产能，谁就能保证交付。

对投资者。短期6-12个月：关注英伟达GB300出货量及Rubin架构设计定案。胜宏科技、沪电股份、生益电子是当前AI PCB领域确定性最高的标的，订单已锁定至2026年。中期1-2年：关注M9级覆铜板量产进度及HVLP4铜箔产能释放，深南电路的ABF载板突破进度是国产替代的关键风向标。长期2-3年：关注CoWoP方案的落地进度和正交背板的量产良率。CoWoP方案下单颗GPU配套PCB价值量高达600美元，为当前GB200的三倍，预计2027年形成超6亿美元市场空间，2028年飙升至20亿美元以上。

风险提示：AI服务器出货及PCB升级不及预期；CoWoP、正交背板等新工艺商业化进度不及预期；原材料供应紧张及价格波动；行业扩产节奏过快导致2027年后竞争加剧与价格战。

如果用一个词概括AI服务器PCB正在经历的变化，那就是"半导体化"。

这不是比喻。当CoWoP方案让PCB承担封装基板的功能，当78层正交背板让PCB成为机架级互联介质，当最小线宽压到10μm、介电损耗降到0.0015、层间对位精度控制到±20μm——PCB的工艺精度已经全面逼近半导体级。更关键的是，PCB行业的竞争逻辑也在向半导体行业靠拢：技术门槛和认证周期对标先进封装，客户集中度极高——英伟达一家就决定了大部分AI服务器PCB的规格和供应商选择——资本开支动辄数百亿元，良率每提升1个百分点就意味着数亿元的利润差异。

国金证券将这一变化称为"正在半导体化的PCB"，这个词精准得近乎残忍。它意味着PCB行业将不再是一个"百花齐放"的传统制造业，而将走向一个只有少数玩家能留在牌桌上的高门槛行业。那些不具备高阶HDI、高多层板和先进封装基板能力的PCB厂，将在未来3-5年内被边缘化——不是被淘汰，而是被困在低毛利的红海中，看着AI服务器PCB的盛宴与自己无关。

▍ PCB从Carrier到Enabler的升维，不是一次温和的价值重估，而是一次残酷的行业洗牌。在这场"层数战争"中，卡位比努力更重要，速度比规模更致命，而对物理极限的敬畏，比任何商业策略都来得真实。

本报告数据来源包括英伟达GTC 2025/2026公开资料、国金证券/华安证券/首创证券/天风证券研报、Prismark行业数据、各上市公司财报及公告、CPCA行业统计等。部分推测性判断已标注推测或未经证实。
