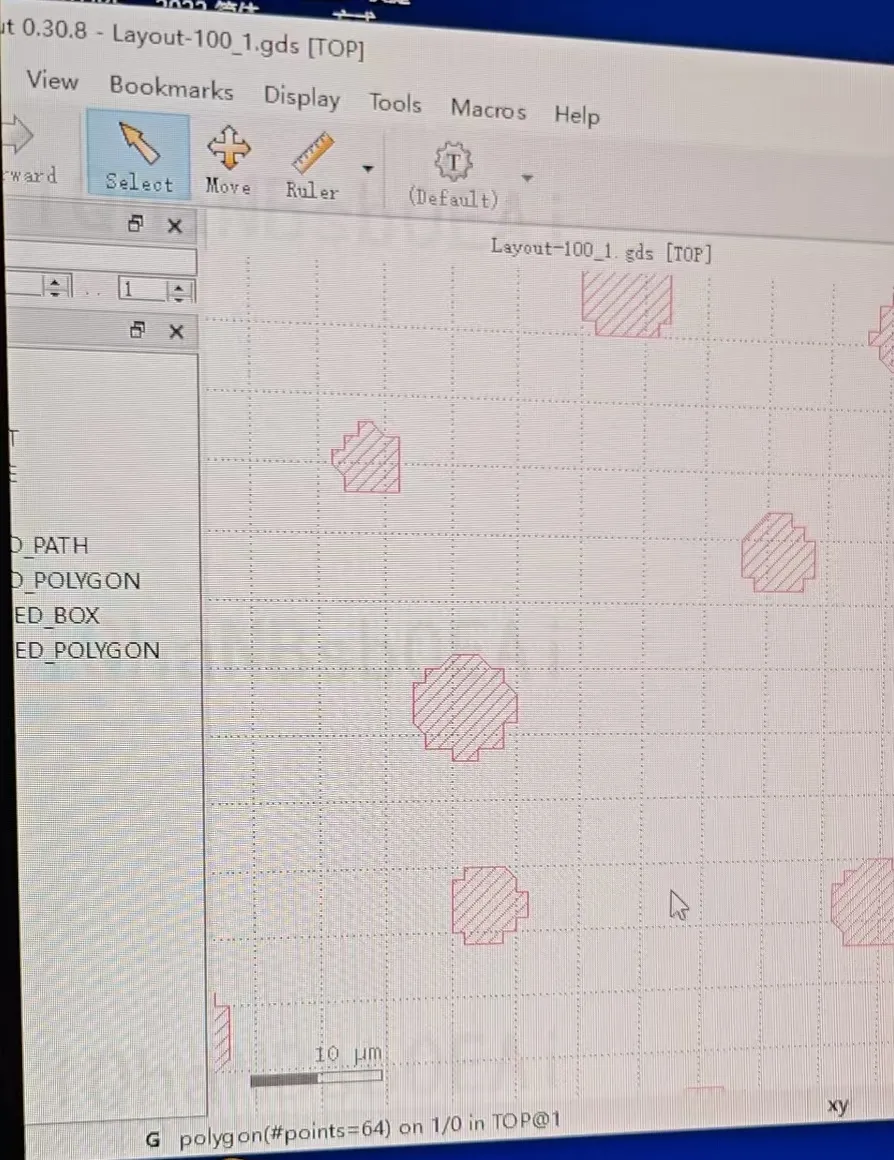

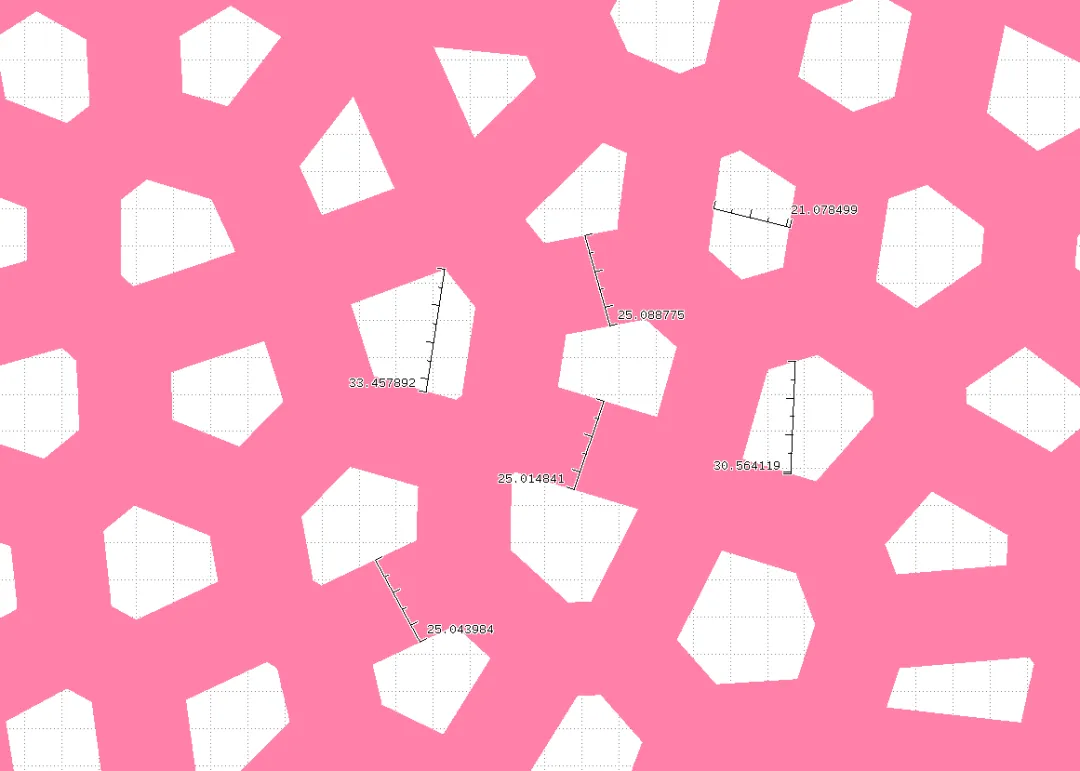

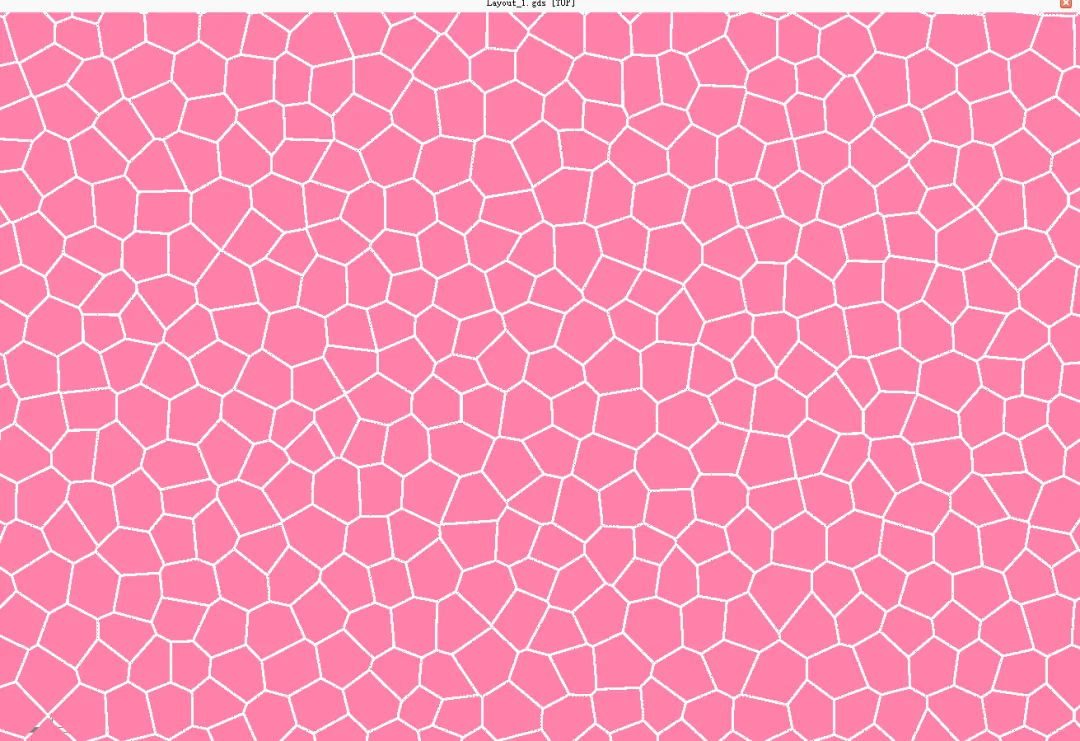

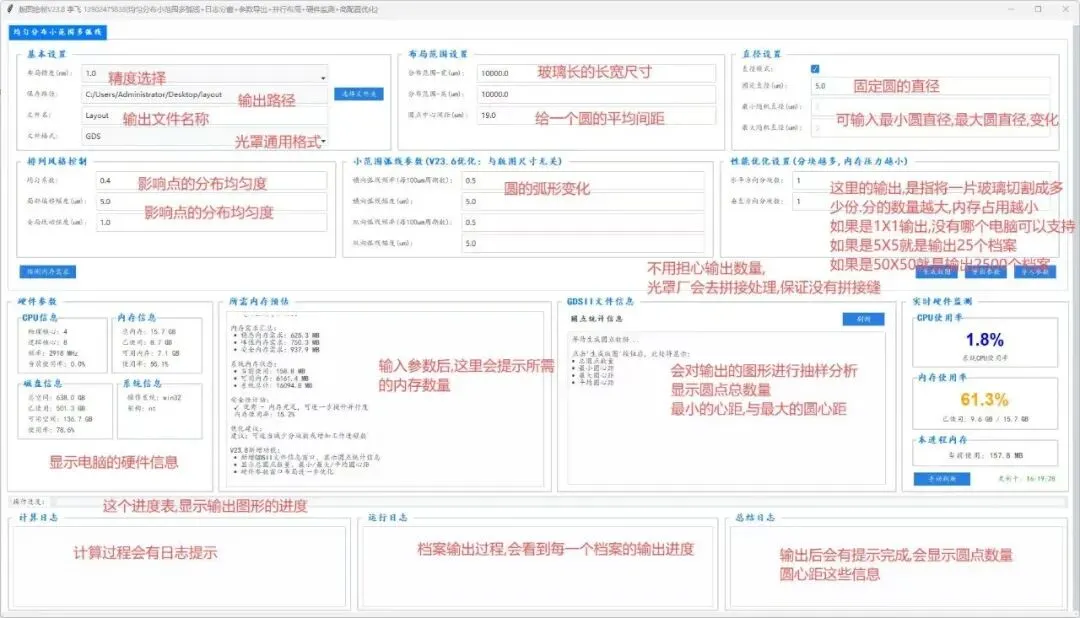

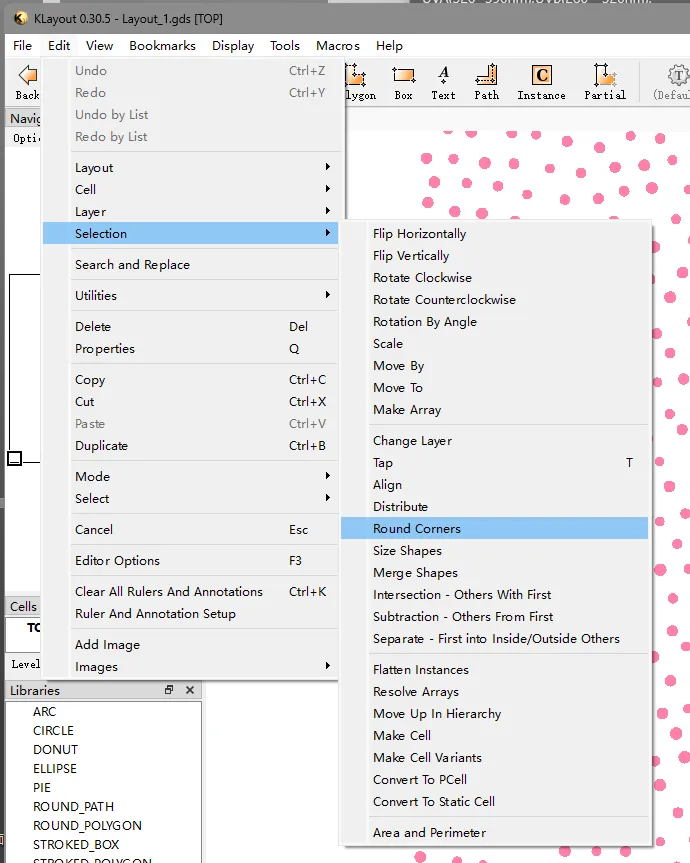

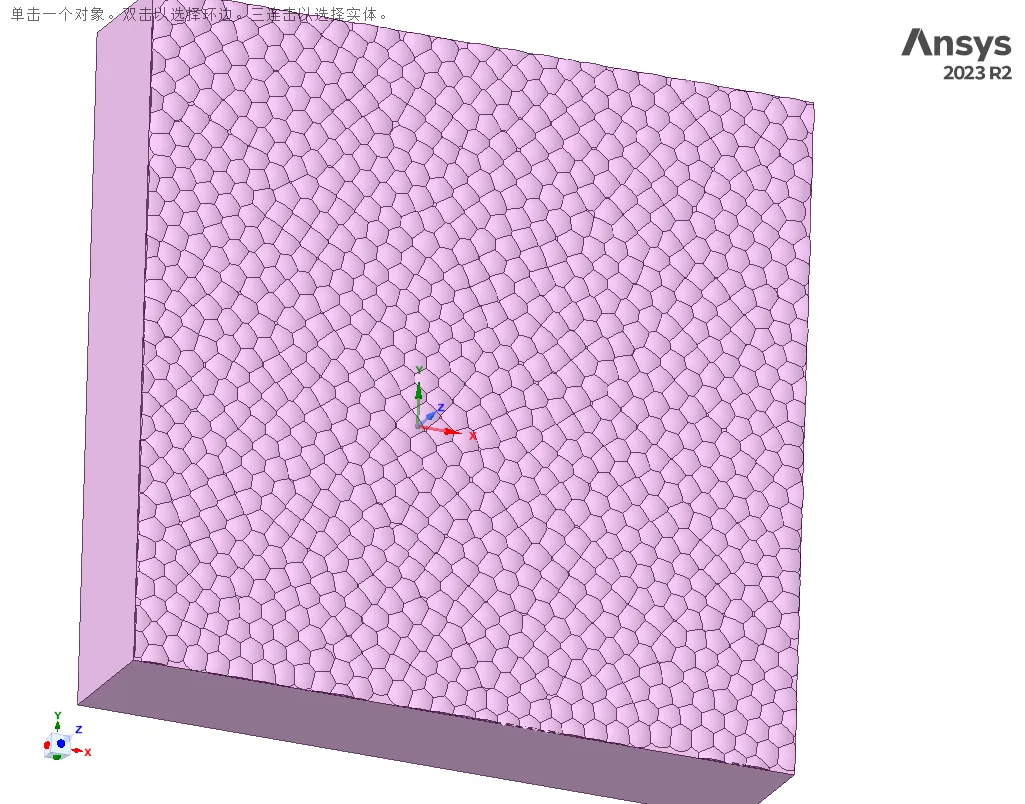

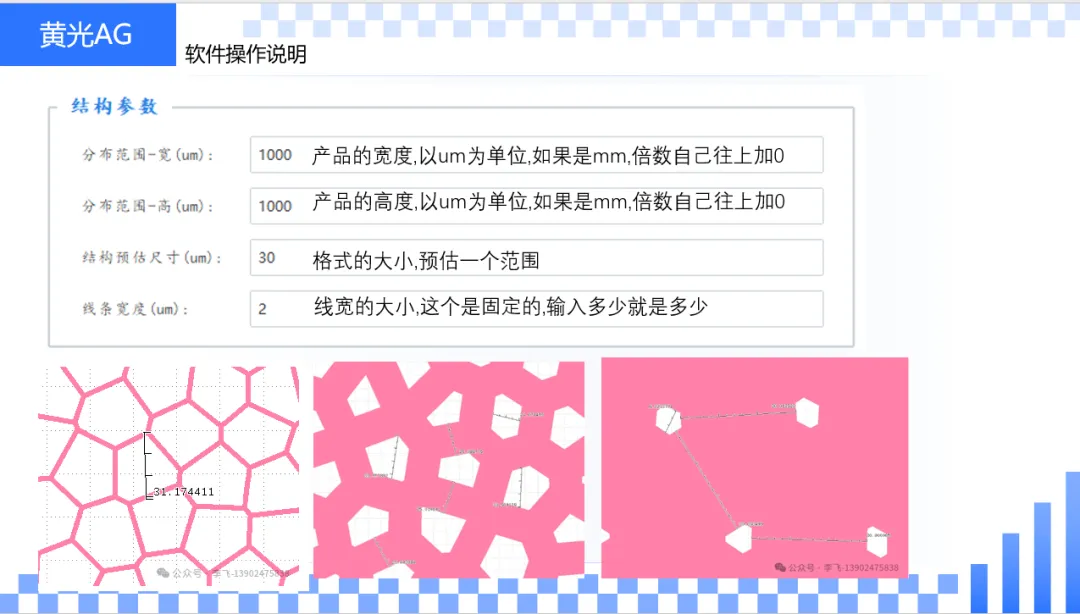

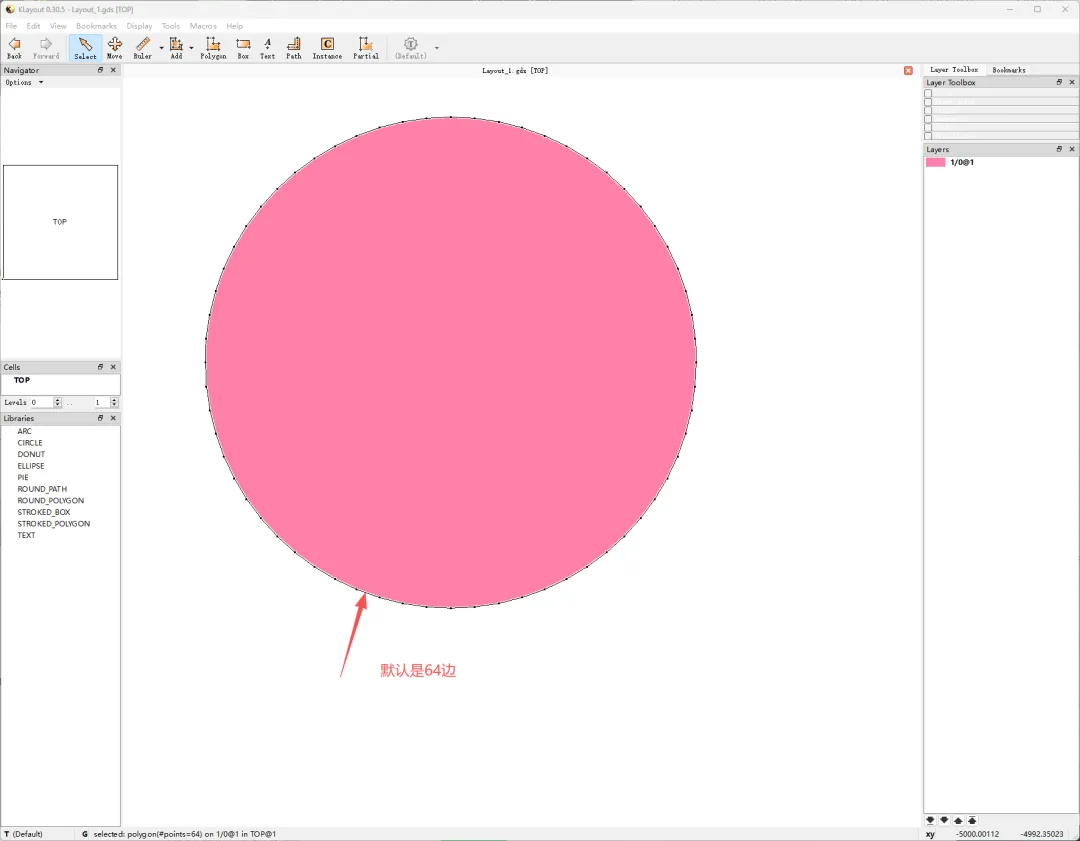

黄光AG版图设计软件,简要视频操作,各参数的说明,以及实际输出图形的不同对比介面很简单,所有功能写在上面了如下视频的一些讲解圆心距固定,圆点直径变化,排列分格控制的说明 已关注 关注 重播 分享 赞 视频详情 这里讲一下关于小范围弧线参数的测试. 这个会影响画面,比如产生周期性的格状就不可行了. 软件提供了一些测试过的默认参数导入. 其它不同屏幕的匹配,需要用不同的参数进行输出测试.关键还要黄光制程参数的调试区配 已关注 关注 重播 分享 赞 视频详情 这里讲一下,为什么是设计成圆点,圆点经过黄光艺最刻工艺后变成不规则方块形状. 一开始的时候直接设计的是不规则方块形状,后面经过五六个客户实测,还是希望改成用圆点的形式以下这种直接输出多边形图案的,经过几家客户的验证,感觉不好,所以才采用行业统一的圆点来做这个是早期不规则的多边形设计方案最终得到的会是这样的细胞图,3D结构的这个是圆点演变过程. 已关注 关注 重播 分享 赞 视频详情 有客户提出,希望直接输入参数,圆心距在多少范围内变化,貌似这种算法,要计算上亿量的点数,服务器都计算不出来. 只能给个初始的中心距参考值,然后利用网点抖动,偏移的功能让他乱起来. 有好的算法的朋友可以加微信讨论一下.另外,软件输出的GDSII格式,有的客户用klayout软件打开,发现输出的圆形是不圆的,或不规则的.软件默认对圆的输出边形是64个边,已经非常圆了.如果要输出128个边,那档案的容量会翻好几倍. 初步分析,可能是klayout软件版本的问题,软件开发时使用klayout 0.30.5的版本开发的.切换版本可能导致非圆. 记得用Klayout(Editor)这个标示的版本打开,可编辑功能如下0.30.8版本打开是非圆. 这里记得先修改好默认值默认输出就是64个边有关于开发黄光AG版图设计的软件,有开发经验的加我微信讨论下 13902475838
