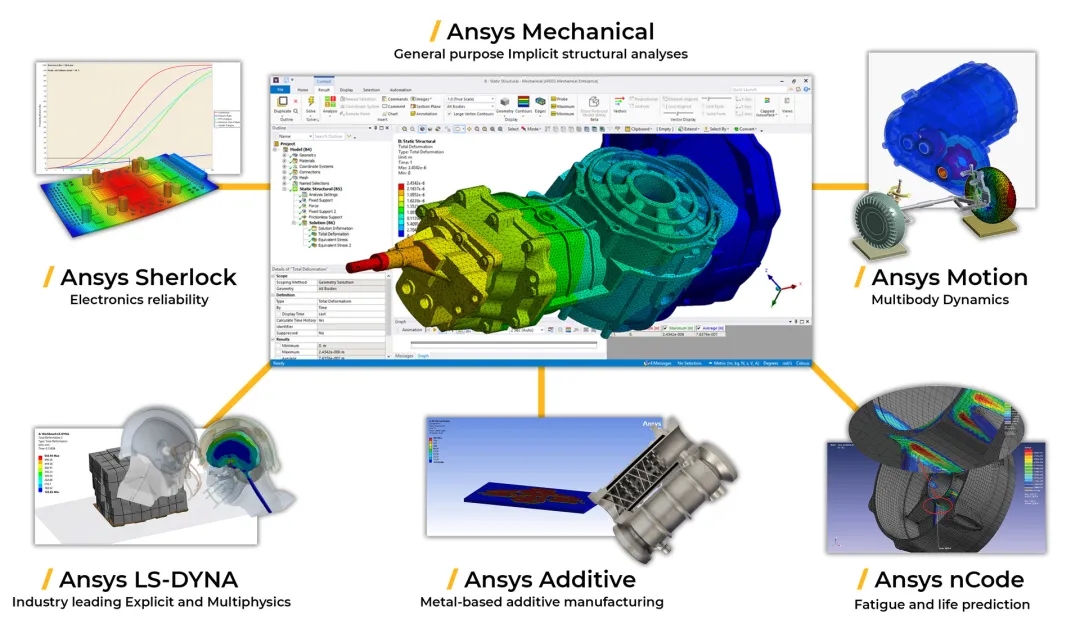

夜雨聆风在现代产品研发中，结构仿真已经从“设计完成后的校核工具”，逐渐转变为“设计过程中的决策工具”。无论是汽车车身、航空结构、电子设备、工程机械，还是消费电子外壳，工程师都需要在产品制造之前判断其强度、刚度、疲劳寿命、振动特性和极端载荷响应。Ansys是结构仿真领域应用广泛的工程仿真平台，其结构分析产品覆盖隐式有限元、显式动力学、多体动力学、疲劳寿命、电子可靠性等多个方向。Ansys官方将其结构分析软件定位为用于解决复杂结构工程问题的仿真工具组合，支持有限元分析、结构力学定制化求解以及多设计方案评估。
01 Ansys Mechanical 在ANSYS结构仿真体系中，Ansys Mechanical通常被视为最核心的通用有限元分析平台。它面向结构工程中的强度、刚度、热应力、接触、非线性、模态、屈曲、瞬态动力学等问题，适合从常规零部件校核到复杂装配体分析的广泛场景。官方介绍中，Ansys Mechanical是面向结构工程的有限元分析软件，具备结构、热、声学、瞬态和非线性分析能力。

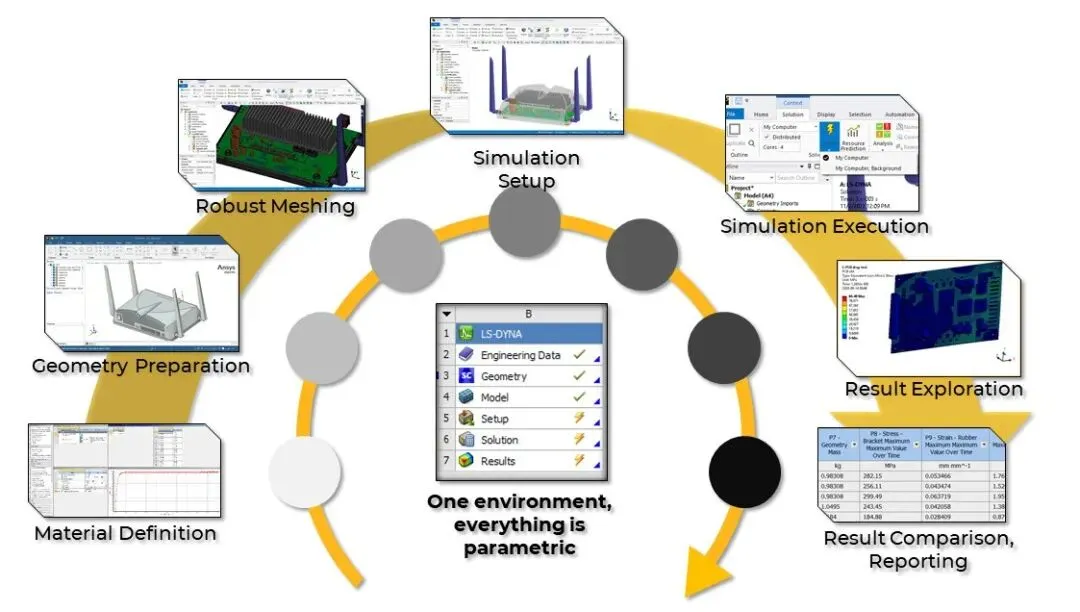

从工程流程看，Mechanical的典型使用过程包括几何导入或清理、材料定义、网格划分、载荷与边界条件设置、求解以及后处理。对于初学者而言，静力结构分析是最常见的入口，例如支架承载、壳体变形、螺栓连接强度等。进一步深入后，工程师会接触接触非线性、材料非线性、大变形、预应力模态、随机振动和响应谱分析等内容。Ansys官方教学资源也将几何、网格、边界条件、载荷、求解与材料修改列为Mechanical有限元入门流程的重要环节。
02 隐式求解与显式求解 结构仿真中的一个关键概念是隐式求解与显式求解。简单来说，隐式方法更适合准静态、稳态或中低速动态问题，例如结构受力变形、装配接触、热应力分析等；显式方法更适合高速冲击、碰撞、爆炸、跌落、穿透和大变形失效等短时强非线性问题。
Ansys LS-DYNA是ANSYS结构仿真体系中重要的显式动力学求解器。官方介绍称，LS-DYNA可用于模拟材料和结构在短时间严重载荷下的响应，常见场景包括碰撞、冲击、跌落和极端变形。 相比常规静力分析，显式动力学更关注时间历程、接触演化、材料失效和能量转换。例如汽车碰撞安全、电池包挤压、手机跌落、包装防护、金属成形等问题，往往需要通过显式算法捕捉瞬态响应。
03 Ansys Motion 如果说Mechanical关注“结构是否会变形、断裂或失效”，那么Ansys Motion更关注“机构系统如何运动、载荷如何传递”。它属于多体动力学分析工具，适合研究由多个刚体或柔性体组成的机械系统，例如悬架、机器人、连杆机构、齿轮传动、工程机械臂架等。
Ansys官方介绍中，Ansys Motion已集成到Ansys Mechanical界面，基于多体动力学求解器，可对刚体和柔性体进行快速、准确分析，并从整体机械系统层面评估物理事件。 在实际工程中，多体动力学往往与有限元分析结合使用：先通过Motion计算机构运动过程中的关节力、接触力和惯性载荷，再将关键载荷传递到结构有限元模型中进行强度或疲劳分析。这种“系统动力学—局部结构强度”的联合思路，能够避免只凭经验施加载荷造成的误差。
04 nCode DesignLife 许多结构并不是一次加载就失效，而是在长期循环载荷下逐步产生疲劳损伤。例如汽车底盘件、风电结构、焊接支架、旋转机械部件等，都需要关注疲劳寿命。Ansys nCode DesignLife正是面向耐久性和疲劳寿命预测的工具。
根据Ansys官方介绍，nCode DesignLife可使用来自Ansys Mechanical和Ansys LS-DYNA的有限元结果，累积重复载荷造成的损伤，并预测产品寿命。 这意味着工程师不仅可以判断“最大应力是否超过屈服强度”，还可以进一步评估“在真实工况循环下能工作多久”。对于需要通过台架试验、道路谱试验或振动试验验证的产品，疲劳仿真可以在样机制造前筛选危险区域，减少反复试制成本。

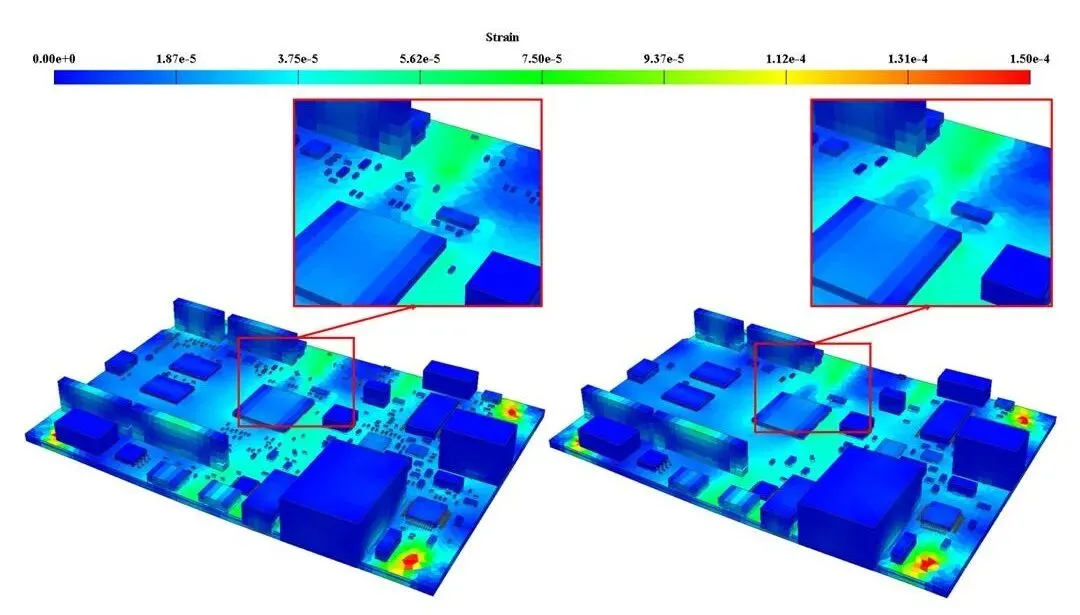

05 Sherlock 随着电子产品向小型化、高功率密度和复杂封装发展，PCB板级可靠性越来越重要。Ansys Sherlock主要面向电子硬件可靠性预测，尤其适合分析焊点疲劳、热循环、随机振动、机械冲击和板级寿命问题。官方称Sherlock是基于可靠性物理的电子设计工具，可在组件、板级和系统层面进行寿命预测。
对于电子设备而言，结构仿真不再只是外壳强度问题，还涉及元器件、焊点、PCB基板、散热结构之间的耦合失效。例如车载控制器、航空电子设备和工业电源模块，往往需要同时考虑温度循环、振动冲击和长期服役环境。Sherlock的价值在于将电子设计数据与可靠性模型结合，使结构可靠性分析更接近真实产品工况。
01 Ansys Mechanical 在ANSYS结构仿真体系中，Ansys Mechanical通常被视为最核心的通用有限元分析平台。它面向结构工程中的强度、刚度、热应力、接触、非线性、模态、屈曲、瞬态动力学等问题，适合从常规零部件校核到复杂装配体分析的广泛场景。官方介绍中，Ansys Mechanical是面向结构工程的有限元分析软件，具备结构、热、声学、瞬态和非线性分析能力。
从工程流程看，Mechanical的典型使用过程包括几何导入或清理、材料定义、网格划分、载荷与边界条件设置、求解以及后处理。对于初学者而言，静力结构分析是最常见的入口，例如支架承载、壳体变形、螺栓连接强度等。进一步深入后，工程师会接触接触非线性、材料非线性、大变形、预应力模态、随机振动和响应谱分析等内容。Ansys官方教学资源也将几何、网格、边界条件、载荷、求解与材料修改列为Mechanical有限元入门流程的重要环节。
02 隐式求解与显式求解 结构仿真中的一个关键概念是隐式求解与显式求解。简单来说，隐式方法更适合准静态、稳态或中低速动态问题，例如结构受力变形、装配接触、热应力分析等；显式方法更适合高速冲击、碰撞、爆炸、跌落、穿透和大变形失效等短时强非线性问题。
Ansys LS-DYNA是ANSYS结构仿真体系中重要的显式动力学求解器。官方介绍称，LS-DYNA可用于模拟材料和结构在短时间严重载荷下的响应，常见场景包括碰撞、冲击、跌落和极端变形。 相比常规静力分析，显式动力学更关注时间历程、接触演化、材料失效和能量转换。例如汽车碰撞安全、电池包挤压、手机跌落、包装防护、金属成形等问题，往往需要通过显式算法捕捉瞬态响应。
03 Ansys Motion 如果说Mechanical关注“结构是否会变形、断裂或失效”，那么Ansys Motion更关注“机构系统如何运动、载荷如何传递”。它属于多体动力学分析工具，适合研究由多个刚体或柔性体组成的机械系统，例如悬架、机器人、连杆机构、齿轮传动、工程机械臂架等。
Ansys官方介绍中，Ansys Motion已集成到Ansys Mechanical界面，基于多体动力学求解器，可对刚体和柔性体进行快速、准确分析，并从整体机械系统层面评估物理事件。 在实际工程中，多体动力学往往与有限元分析结合使用：先通过Motion计算机构运动过程中的关节力、接触力和惯性载荷，再将关键载荷传递到结构有限元模型中进行强度或疲劳分析。这种“系统动力学—局部结构强度”的联合思路，能够避免只凭经验施加载荷造成的误差。
04 nCode DesignLife 许多结构并不是一次加载就失效，而是在长期循环载荷下逐步产生疲劳损伤。例如汽车底盘件、风电结构、焊接支架、旋转机械部件等，都需要关注疲劳寿命。Ansys nCode DesignLife正是面向耐久性和疲劳寿命预测的工具。
根据Ansys官方介绍，nCode DesignLife可使用来自Ansys Mechanical和Ansys LS-DYNA的有限元结果，累积重复载荷造成的损伤，并预测产品寿命。 这意味着工程师不仅可以判断“最大应力是否超过屈服强度”，还可以进一步评估“在真实工况循环下能工作多久”。对于需要通过台架试验、道路谱试验或振动试验验证的产品，疲劳仿真可以在样机制造前筛选危险区域，减少反复试制成本。
05 Sherlock 随着电子产品向小型化、高功率密度和复杂封装发展，PCB板级可靠性越来越重要。Ansys Sherlock主要面向电子硬件可靠性预测，尤其适合分析焊点疲劳、热循环、随机振动、机械冲击和板级寿命问题。官方称Sherlock是基于可靠性物理的电子设计工具，可在组件、板级和系统层面进行寿命预测。
对于电子设备而言，结构仿真不再只是外壳强度问题，还涉及元器件、焊点、PCB基板、散热结构之间的耦合失效。例如车载控制器、航空电子设备和工业电源模块，往往需要同时考虑温度循环、振动冲击和长期服役环境。Sherlock的价值在于将电子设计数据与可靠性模型结合，使结构可靠性分析更接近真实产品工况。
在ANSYS结构仿真体系中，Ansys Mechanical通常被视为最核心的通用有限元分析平台。它面向结构工程中的强度、刚度、热应力、接触、非线性、模态、屈曲、瞬态动力学等问题，适合从常规零部件校核到复杂装配体分析的广泛场景。官方介绍中，Ansys Mechanical是面向结构工程的有限元分析软件，具备结构、热、声学、瞬态和非线性分析能力。
从工程流程看，Mechanical的典型使用过程包括几何导入或清理、材料定义、网格划分、载荷与边界条件设置、求解以及后处理。对于初学者而言，静力结构分析是最常见的入口，例如支架承载、壳体变形、螺栓连接强度等。进一步深入后，工程师会接触接触非线性、材料非线性、大变形、预应力模态、随机振动和响应谱分析等内容。Ansys官方教学资源也将几何、网格、边界条件、载荷、求解与材料修改列为Mechanical有限元入门流程的重要环节。
结构仿真中的一个关键概念是隐式求解与显式求解。简单来说，隐式方法更适合准静态、稳态或中低速动态问题，例如结构受力变形、装配接触、热应力分析等；显式方法更适合高速冲击、碰撞、爆炸、跌落、穿透和大变形失效等短时强非线性问题。
Ansys LS-DYNA是ANSYS结构仿真体系中重要的显式动力学求解器。官方介绍称，LS-DYNA可用于模拟材料和结构在短时间严重载荷下的响应，常见场景包括碰撞、冲击、跌落和极端变形。 相比常规静力分析，显式动力学更关注时间历程、接触演化、材料失效和能量转换。例如汽车碰撞安全、电池包挤压、手机跌落、包装防护、金属成形等问题，往往需要通过显式算法捕捉瞬态响应。
如果说Mechanical关注“结构是否会变形、断裂或失效”，那么Ansys Motion更关注“机构系统如何运动、载荷如何传递”。它属于多体动力学分析工具，适合研究由多个刚体或柔性体组成的机械系统，例如悬架、机器人、连杆机构、齿轮传动、工程机械臂架等。
Ansys官方介绍中，Ansys Motion已集成到Ansys Mechanical界面，基于多体动力学求解器，可对刚体和柔性体进行快速、准确分析，并从整体机械系统层面评估物理事件。 在实际工程中，多体动力学往往与有限元分析结合使用：先通过Motion计算机构运动过程中的关节力、接触力和惯性载荷，再将关键载荷传递到结构有限元模型中进行强度或疲劳分析。这种“系统动力学—局部结构强度”的联合思路，能够避免只凭经验施加载荷造成的误差。
许多结构并不是一次加载就失效，而是在长期循环载荷下逐步产生疲劳损伤。例如汽车底盘件、风电结构、焊接支架、旋转机械部件等，都需要关注疲劳寿命。Ansys nCode DesignLife正是面向耐久性和疲劳寿命预测的工具。
根据Ansys官方介绍，nCode DesignLife可使用来自Ansys Mechanical和Ansys LS-DYNA的有限元结果，累积重复载荷造成的损伤，并预测产品寿命。 这意味着工程师不仅可以判断“最大应力是否超过屈服强度”，还可以进一步评估“在真实工况循环下能工作多久”。对于需要通过台架试验、道路谱试验或振动试验验证的产品，疲劳仿真可以在样机制造前筛选危险区域，减少反复试制成本。
随着电子产品向小型化、高功率密度和复杂封装发展，PCB板级可靠性越来越重要。Ansys Sherlock主要面向电子硬件可靠性预测，尤其适合分析焊点疲劳、热循环、随机振动、机械冲击和板级寿命问题。官方称Sherlock是基于可靠性物理的电子设计工具，可在组件、板级和系统层面进行寿命预测。
对于电子设备而言，结构仿真不再只是外壳强度问题，还涉及元器件、焊点、PCB基板、散热结构之间的耦合失效。例如车载控制器、航空电子设备和工业电源模块，往往需要同时考虑温度循环、振动冲击和长期服役环境。Sherlock的价值在于将电子设计数据与可靠性模型结合，使结构可靠性分析更接近真实产品工况。
ANSYS结构仿真的优势不仅在于某一个求解器，而在于其平台化工作流。一个实际产品问题往往并非单纯结构问题：温度会引起热膨胀和热应力，流体压力会作用在结构表面，电磁力会影响电机和电磁执行机构，振动又会改变连接件和焊点的寿命。因此，结构仿真经常需要与热分析、流体分析、电磁分析以及优化设计结合。
例如，动力电池包设计可能涉及壳体强度、模态振动、热管理、碰撞挤压和电芯安全；电子控制器可能同时涉及散热、PCB翘曲、焊点疲劳和随机振动；汽车零部件则可能需要经历拓扑优化、静强度校核、模态避频、疲劳寿命和碰撞安全验证。Ansys结构分析产品组合覆盖冲击、跌落、振动、碰撞、热传递、焊点疲劳和重复载荷等多类工程问题。
对于初学者，建议从Mechanical静力结构分析入门，重点掌握材料、网格、约束、载荷、应力应变结果和收敛性判断。第二阶段可学习接触非线性、螺栓预紧、模态分析、谐响应和瞬态动力学。第三阶段再根据专业方向选择深入：做碰撞和跌落可学习LS-DYNA；做机构系统可学习Motion；做耐久性可学习nCode DesignLife；做电子可靠性可学习Sherlock。
需要强调的是，仿真软件并不会自动给出“正确答案”。高质量仿真依赖合理的建模假设、准确的材料参数、恰当的边界条件、足够可靠的网格质量以及与试验结果的校核。软件只是工具，工程判断才是仿真的核心。
总体来看，ANSYS结构仿真模块构成了一个从零部件有限元分析到系统级可靠性评估的完整工具链。Ansys Mechanical适合通用结构有限元分析，LS-DYNA面向强非线性和显式动力学问题，Motion用于多体系统运动与载荷传递，nCode DesignLife关注疲劳寿命，Sherlock则服务于电子硬件可靠性预测。对于工程研发而言，掌握这些模块的关键不只是会操作软件界面，而是理解结构力学、有限元方法、材料行为和实际工况之间的关系。只有将仿真模型与工程问题真正对应起来，ANSYS才能从“计算软件”转化为提升设计质量、缩短研发周期和降低试验成本的有效工具。
