《电机拖动与运动控制》这本书整体内容较多，难度较大，部分原因在于其排版结构不够清晰，重点内容未能有效突出，导致在学习过程中难以快速抓住核心知识点。

从目录结构来看，考试重点主要集中在第3章至第8章。第1章基本不涉及考试内容；第2章则是《电机拖动（一）》（简称“电拖1”）的核心内容，主要讲解电机的基本结构、工作原理以及不同类型电机的特性，偏重理论分析，属于电机原理部分。

而《电机拖动（二）》（简称“电拖2”）则侧重于电机的控制方法，包括调速技术、控制系统设计、驱动方式等，强调如何实现对电机的有效控制与性能优化。我们目前的考试重点主要围绕“电拖2”展开，目标是掌握电机的控制策略，而非深入了解其内部构造或设计原理。

因此，在学习过程中，“电拖2”是主教材，是我们必须深入理解和掌握的部分；而“电拖1”作为辅助教材，主要用于帮助我们建立对电机工作原理的基本认识，为后续的控制学习打下基础。我们的学习重点不是“如何制造电机”，而是“如何控制电机”，尤其是如何实现对电机速度、转矩等参数的精确调节与优化。

整本书的重点：

一、电机本体——四类常考电机

1.有刷直流电机（DC Motor）

结构：定子永磁体＋转子绕组＋机械换向器/电刷

特点：控制简单、低速转矩大、成本低；但电刷磨损、EMI大、寿命受限

稳态方程：U = Ke·n + I·Ra（Ke为反电势常数，n为转速）

2.无刷直流电机（BLDC）

结构：定子三相绕组＋转子永磁体；取消机械换向，改用电子换向（120°方波）

特点：功率密度高、可靠性高、噪声低；但存在转矩脉动，对霍尔或反电势检测依赖大

关键参数：反电势常数 Ke、转矩常数 Kt、极对数 p

3.交流同步电机（PMSM）

结构：定子三相正弦绕组＋转子永磁体或励磁绕组

特点：气隙磁场正弦，配合FOC可实现平滑转矩、宽范围调速；弱磁区可高速运行

数学模型：旋转坐标系（d-q）下 Ld、Lq 电感差异决定磁阻转矩分量

4.交流异步电机（Induction Motor）

结构：定子三相绕组＋转子鼠笼或绕线式

原理：靠转差率产生感应电流，形成转子磁场

特点：结构最坚固、成本最低；但高效区窄、动态响应慢，需要变频＋矢量控制才能高性能调速

二、驱动电路

1.直流 H 桥（重点）

四只开关管（Q1~Q4）＋续流二极管

单极性或双极性 PWM 可实现四象限运行（正反转、正反向制动）

用于 DC、BLDC 的一相或两相驱动

2.半桥（Half-Bridge）

两只管子串联，中点输出；需双电源或电容分压

只能实现单极性电压，常用于小功率 Buck/Boost 或单相逆变臂

3.三相全桥逆变器（Voltage Source Inverter, VSI）

6 只IGBT/MOSFET，两两组成三桥臂

直流母线电压恒定，通过 PWM 合成三相正弦电流

现代交流伺服（PMSM/IM）的标配拓扑，支持 SVPWM、FOC 等高级算法

三、调制与控制策略

1.PWM（Pulse Width Modulation）

基本思想：等面积冲量定理，用占空比 d 来线性调节平均电压

实现方式：单极、双极、H 桥互补输出

2.SPWM（Sinusoidal PWM）

正弦调制波与三角载波比较，输出脉冲等效正弦电压

线性调制区：m≤1；过调制区：m>1，谐波增加

3.SVPWM（Space Vector PWM）

把三相电压看作空间矢量，利用 8 个基本电压矢量（6 个有效＋2 个零矢量）合成参考矢量

优点：母线电压利用率高 15%、电流谐波小、易于数字实现

4.FOC（Field-Oriented Control）磁场定向矢量控制

核心：把交流电机模型等效为直流电机，通过 Clarke＋Park 变换得到 d-q 轴电流

控制环路：速度环（外）→电流环（内）；Id 负责弱磁/磁链，Iq 负责转矩

对 PMSM 通常令 Id*=0；对 IM 需增加转子磁链观测器或电压模型

坐标变换：Ia,b,c → Iα,β → Id,q；反变换得到三相电压参考，再送入 SVPWM 模块

四、伺服系统典型结构

1.速度单闭环

仅速度 PI，负载扰动抑制能力有限，低速易爬行

2.速度-电流双闭环

内环电流（转矩）响应快（1~2 kHz），外环速度（几百 Hz）

电流环常用 PI+前馈解耦，抑制母线电压波动与负载扰动

3.位置-速度-电流三闭环

最完整伺服框架：位置环（几十 Hz）→速度环→电流环

位置环常用 P+前馈或 PID+速度/加速度前馈，保证跟踪精度与动态刚度

五、测速与定位——数字化实现

1.M 法（频率法）

固定时间窗内计数脉冲；适合高速，低速分辨率下降

2.T 法（周期法）

测一个脉冲周期内高频时钟数；适合低速，高速时钟要求极高

3.M/T 法（混合法）

兼顾全速范围，伺服驱动器普遍采用

六、电子齿轮（位置环虚拟变速）

定义：输入脉冲当量 × 电子齿轮比 = 输出轴位移

作用：匹配上位机脉冲分辨率与电机编码器分辨率，简化上位机编程

参数：B/A 比例（分子/分母），需满足 B/A = (编码器线数 × 4) / (丝杆导程 × 脉冲当量)

上位机轨迹指令 → 位置环（P/PI+前馈）→ 速度环（PI）→ 电流环（PI+解耦）→ SVPWM → 三相全桥 → 电机 → 编码器/霍尔/观测器反馈 → 回到电流环，形成闭环。

掌握以上“电机种类→驱动拓扑→调制策略→FOC 算法→三环伺服→测速与电子齿轮”主线，就能把《电机拖动与运动控制》第3~8 章的全部重点串联成一张完整知识网

主要考什么

电机种类结构年年考简答，把“DC/BLDC/PMSM/IM”四张解剖图各背一句话核心差异就能拿满分；驱动电路最爱“填空+随手画图”，H桥四象限、三相逆变8矢量、SVPWM母线利用率15%是送分空；控制方式转进大题，PWM→SPWM→SVPWM→FOC升级路线写清即过；伺服电机必考“三闭环+电子齿轮比+测速M/T法”套公式计算，位置环比例、速度环PI、电流环解耦记好参数卷面直接代，十分钟算完。

把样卷和真题并排对比，几乎就是“孪生兄弟”——题型、分值、章节顺序一模一样，区别只在于数据换了。第1题永远送分，把直流电机“U=E+IaRa”翻个面写三遍就出答案；末题锁定“电子齿轮比B/A”，套完公式再乘个脉冲当量，两行写完。测速的M 法、T 法属于送分题，年年必考，背熟公式就能稳拿。调制部分则轮盘式出现：SPWM 与SVPWM 交替上阵，去年刚考过SVPWM 的矢量合成时间，今年把SPWM 的调制比、谐波分布再扫一眼即可。中间范围不出控制方式＋伺服三环，每题都只靠一个核心公式，写清已知、代数、得数，加起来不到半页纸。

电机拖动卷面50分，其中25分是“白送区”：直流稳态方程、四类电机结构简答、H桥四象限画图，背住模板就能稳拿。剩下25分像抽奖，范围铺得广，复习时只要扫到对应章节，一句话公式即可收割；若没看过，现场基本编不出。命题难度整体偏下，策略就是“抓大放小”——把常考的电机对比、驱动拓扑、SVPWM/FOC核心公式和三环伺服参数先锁死，先确保送分题全收，再凭重点捞抽奖题，性价比最高。

电拖其实不用慌，真正拉分的是自控：去年有位电机几乎零复习，卷面空一半，只靠“U=E+IaRa＋电子齿轮”几句保命，照样117。原因很简单——自控占90＋，电拖只占30−，复习顺序先啃自控拿到90，再把电拖高频公式和四张结构图背熟捡30，两科一加轻松破120，时间投在刀刃上最划算。

以下为完整考纲解读：

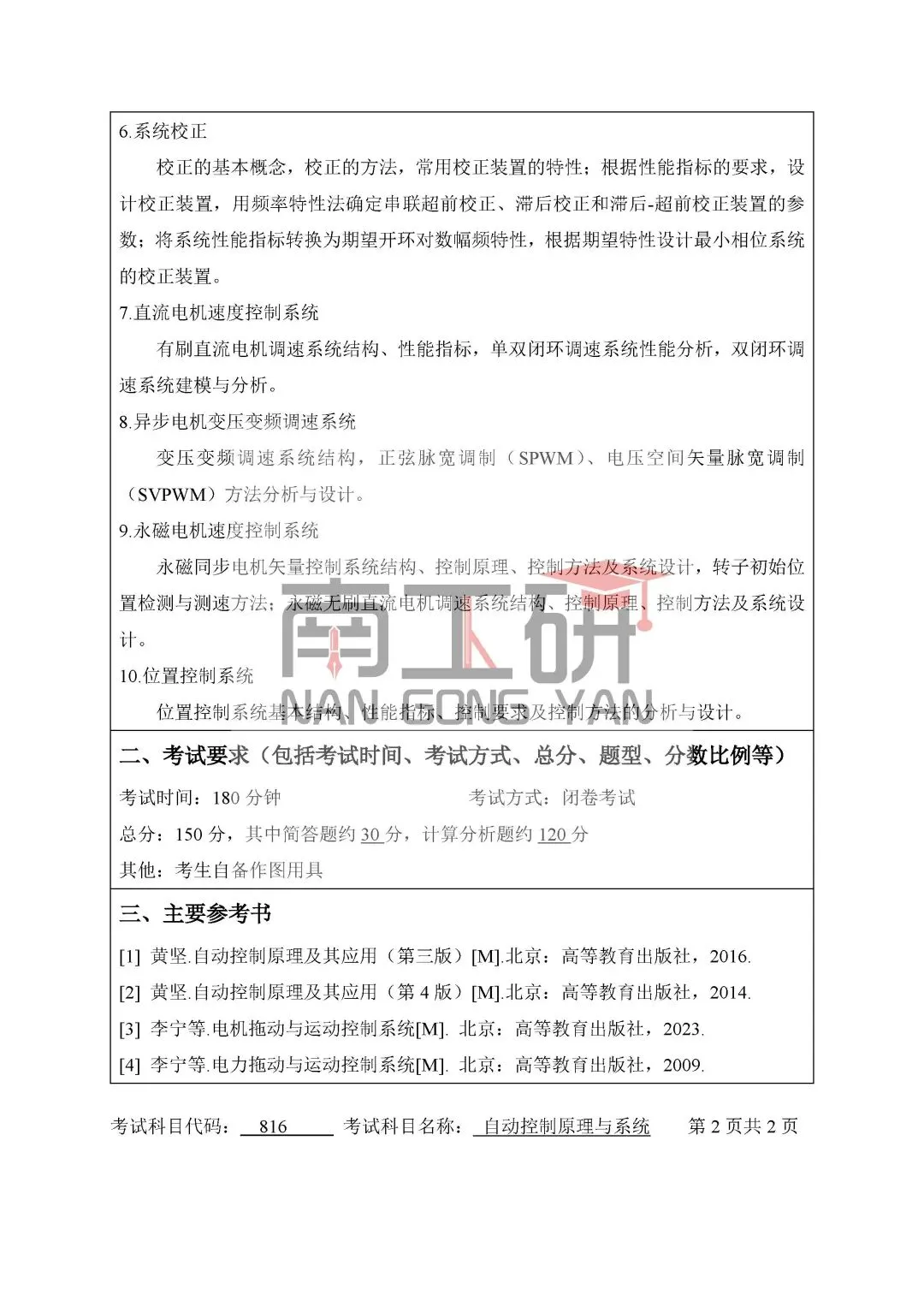

专业课考纲是官方给出的方向性文件资料，具有权威性，建议考生仔细研读考纲文件，把握考试出题重点，有针对性的复习，提高复习效率。为了解答同学们的诸多疑问，在这里对《自动控制原理及其应用》《电机拖动与运动控制系统》的考纲作详细解读，本文件也将在专业课辅导班第一课中作详细解读。

按照往年惯例南工程每年的考纲都是不变的，用的是一个考纲，所以不要纠结有没有今年的考纲之类的问题(截止发文日官网未更新的情况下)。下面将结合参考用书进行考纲分析。

控制工程考试一般以12个大题的形式进行出题，没有选择填空之类的题型，第一大题基本是简答题，简答题有6小题，每题5分，共30分,设计自动控制原理和电机拖动的基本知识点主要是理解背诵，计算分析题共11题。8题控制，3题电拖，总分120分，也是基本题型没有什么难题，试卷总分满分150分。

考试3个小时，平时练习要注意解题速度与正确率，专业课需要自己封装，这个不必太过担心，一般是不会造成试卷损坏的问题的，封装时只要把试卷装进去密封好就没问题，同时相关信息不要忘记填，这个很重要。

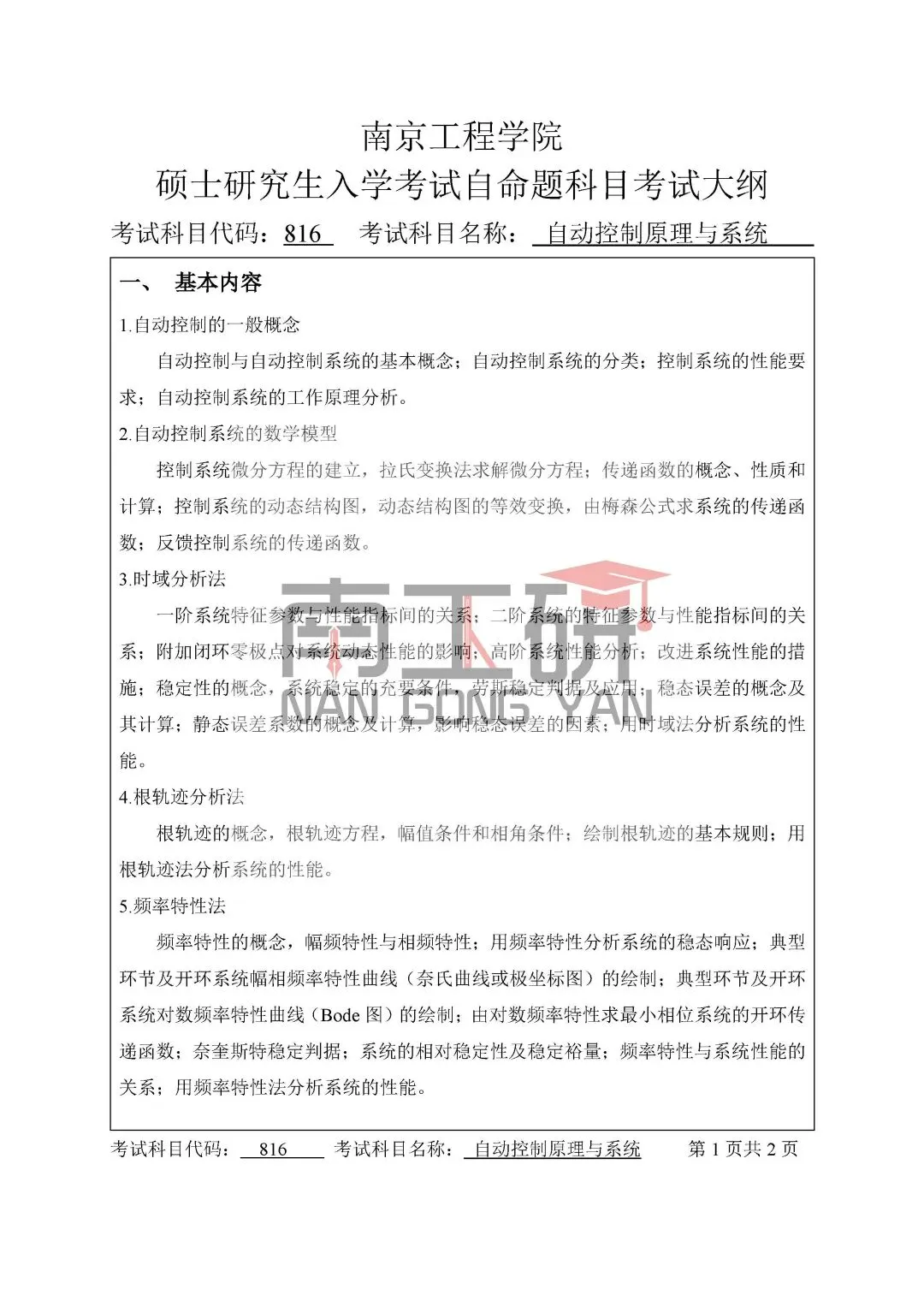

下面对控制工程书本的章节进行详细讲解。第一章新的参考用书与旧的参考用书基本上相同内容，重点即控制系统的基本要求、组成、分类及工作原理。是简答题重要出题范围。
