夜雨聆风AI驱动已经渗透到了很多行业的各种领域，比如今天要分享的这个开源项目：text-to-cad，通过简单描述就能让AI生成可编辑的CAD模型，在GitHub上已经获得了近三千Stars，尤其受到建模工程师、3D打印爱好者和机器人开发者关注。
今天这篇文章，我们就来了解一下这个项目：它是什么？怎么用？实际效果如何？适合谁？希望能帮你判断是否值得尝试。
一、项目背景：从“画图”到“对话建模”
传统CAD软件（如SolidWorks、Fusion 360）功能强大，但学习曲线陡峭，新手上手难，迭代修改也费时。AI文本到3D的工具近年已经涌现出一些，但很多还停留在网格模型（Mesh）层面，精度和可编辑性不能满足工业级需求。
text-to-cad的核心思路不同于以往的3D工具：它不是直接生成最终模型，而是为AI编码代理Agent（如Claude Code、Codex等）提供一套“技能包”Skills，让Agent通过编写/编辑Python脚本生成参数化、可源代码控制的CAD模型。
它强调“源代码优先”：Agent会先修改本地源文件，再生成STEP/STL等格式，确保模型可追溯、可版本控制、可精确迭代，这点在工程场景中非常实用。
二、核心功能亮点

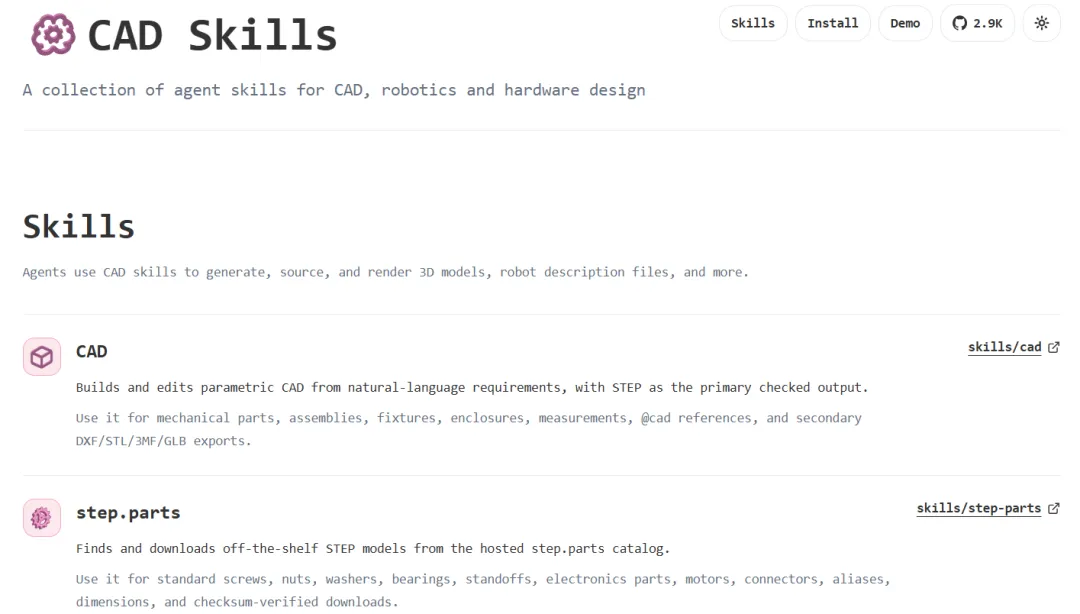

项目打包了多套实用技能Skills：

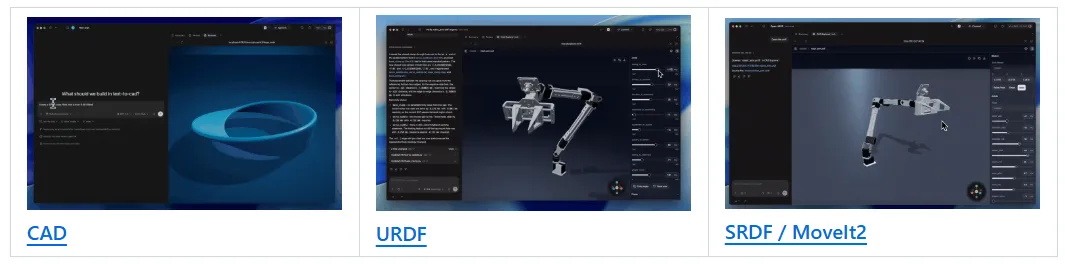

1. CAD Skill：核心功能。用自然语言描述零件、装配体、夹具等，生成STEP（精确B-Rep几何）、STL、3MF、DXF、GLB等格式。支持@cad[…] 引用进行精准后续编辑。 2. step.parts Skill：快速查找并下载标准件（如螺丝、轴承、电机、连接器等），带校验。 3. CAD Explorer：浏览器本地可视化预览，支持多种格式，甚至URDF机器人模型。 4. 机器人相关：URDF、SDF、SRDF（MoveIt2）生成，适合机器人/仿真开发。 5. SendCutSend Skill：激光切割/CNC预检，方便实际制造下单。
同时，本地运行、无需云后端是最大卖点之一，数据安全且可完全离线使用（安装依赖后）。
三、如何使用？一步步上手指南
准备阶段（首次安装即可）

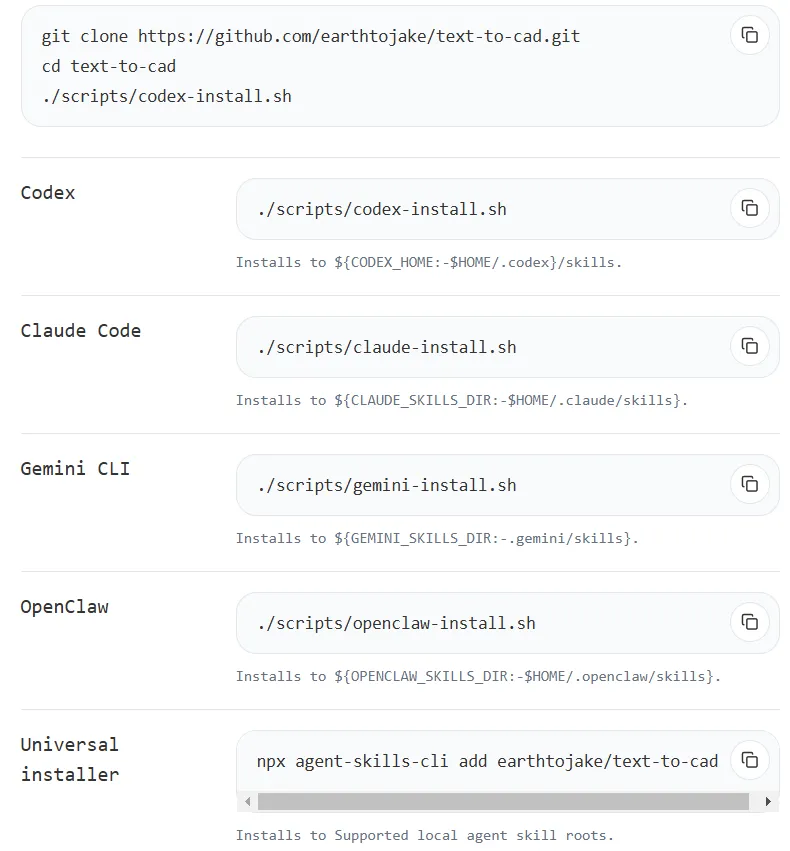

1. 克隆仓库： git clone https://github.com/earthtojake/text-to-cad.gitcd text-to-cad2. 根据你使用的AI Agent安装技能（支持Claude Code、Codex、Gemini CLI等）： ◦ ./scripts/claude-install.sh（示例）◦ 或通用： npx agent-skills-cli add earthtojake/text-to-cad3. 本地CAD运行环境（可选但推荐）： ◦ 安装Python依赖（build123d等） ◦ 安装Node.js依赖运行CAD Explorer
更详细的说明可以参考项目仓库里的 INSTALLATION.md。
日常工作流
1. 描述需求：在AI Agent（如Claude Code）中说：“创建一个100x60x20mm的矩形块，顶部外边缘倒2mm圆角，四个8mm通孔。” 2. Agent会执行：它会编辑本地Python源文件，然后调用技能生成目标文件。 3. 预览：CAD Explorer自动打开浏览器链接查看3D模型。 4. 迭代：如果不满意，可以继续对话，让Agent用 @cad引用来精确修改源代码，再重新生成。5. 导出&使用：拿到STEP（工业标准）文件，直接导入主流CAD软件，或导出STL文件用于3D打印。

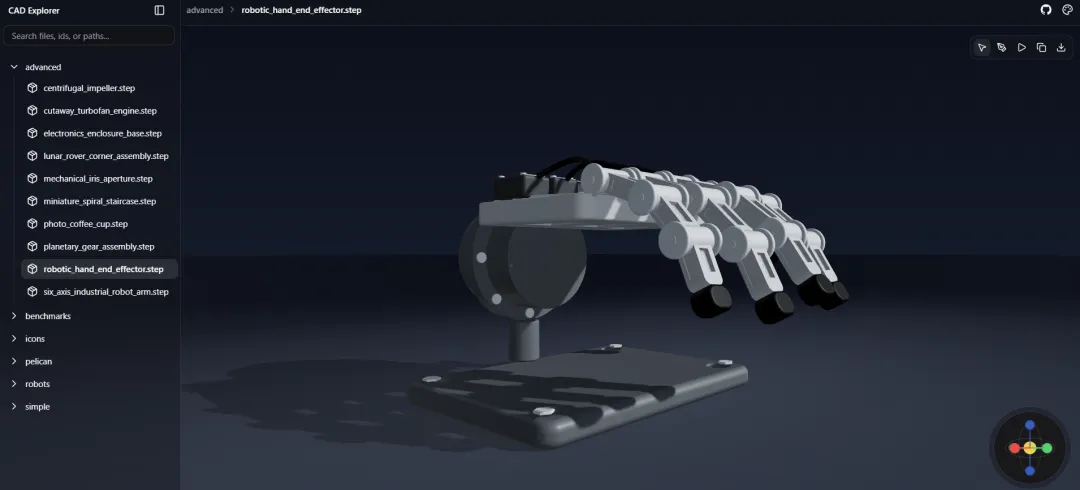

项目提供了10个基准测试案例，从简单块到复杂叶轮、行星齿轮、螺旋楼梯等，展示了其生成能力，可以用来熟悉入门。
四、分析：优势、局限与适用场景
优势：
• 精度与可编辑性：基于build123d等脚本引擎，输出是精确几何而非模糊网格层级模型。通过源代码控制让复杂迭代更可靠。 • 工程友好：集成标准件、制造预检、机器人描述文件，可以真正面向硬件/机器人开发。 • 本地化与开源：数据隐私好，社区可扩展。 • 效率提升：适合快速原型验证、概念探索，能大幅降低初级建模时间。
局限：
• 依赖AI Agent质量：提示工程仍然很重要。复杂拓扑或高精度公差场景，AI可能需要多次迭代或人工微调才能满意。 • 学习成本：虽然是自然语言文本驱动，但要发挥最大价值，最好对Python/CAD有基本了解。 • 当前阶段：适合机械零件、夹具、简单装配；超复杂曲面或大型装配仍需专业CAD工程师主导介入。 • 性能：本地运行依赖硬件，生成复杂模型可能耗时不少。
总体而言，它没有“取代CAD软件”，而是一个强大的建模助手，特别适合以下场景：
• 硬件创业者/机器人开发者 • 3D 打印爱好者 • 机械/产品设计师（想快速验证想法） • 教育与原型迭代场景
最后
在AI快速迭代的今天，text-to-cad代表了一种务实方向：不是盲目追逐“端到端生成”，而是构建可靠的Agent工具链，让AI与人类专业知识深度协同。这其实也符合工程领域的理性需求：可验证、可控制、可制造。未来，随着大模型编码能力和CAD引擎的进一步融合，这类工具会越来越强。有兴趣的朋友，现在就可以去亲手感受一下“对话即建模”的乐趣。
• 开发者：earthtojake • 核心仓库：https://github.com/earthtojake/text-to-cad • 官网 & 文档：https://www.cadskills.xyz • Demo：https://demo.cadskills.xyz
（本文基于公开GitHub信息与项目文档整理，观点仅供参考。技术发展迅速，建议以最新仓库为准。）
