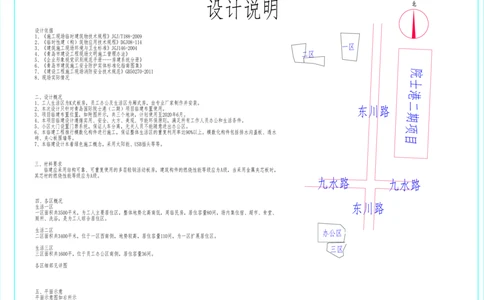

设计说明
设计依据
1、《施工现场临时建筑物技术规程》JGJ/T188-2009
2、《临时性建（构）筑物应用技术规程》DGJ08-114
一区
3、《建筑施工现场环境与卫生标准》JGJ146-2004
4、《青岛市建设工程现场文明施工管理办法》 二区
5、《企业形象视觉识别规范手册----房建系统分册》
6、《青岛市建筑施工安全防护实体标准化指南图集》
院
7、《建设工程施工现场消防安全技术规范》GB50270-2011
8、现场实际情况
士
港
二、设计概况
1、工人生活区为K式板房，员工办公及生活区为厢式房，由专业厂家制作并安装。 二
东川路
2、本次设计只针对青岛国际院士港（二期）项目临建布置使用。
3、项目临建布置位置，如附图所示，共三个地块，计划使用至2020年6月。 期
4、本项目临建设计遵循实用、安全、大方、美观、节能环保原则，满足所有工作人员办公和生活条件。
5、小区大门设置门禁系统，保证人车分离，无关人员不能随意进出办公区。 项
6、本临建工程推行模数化构件进行施工，保证整体生活区的重复利用率达90%以上。模数化构件包括排水沟盖板、透水
砖、夹心板围墙等。 目
7、本临建设计本着绿色施工概念，采用太阳能、USB插头等等。
三、材料要求
临建应采用结构可靠、可重复使用的多层轻钢活动板房，建筑构件的燃烧性能等级应为A级，当采用金属夹芯板时，
其芯材的燃烧性能等级应为A级。
九水路
九水路
四、各区概况
东川路
生活一区
一区面积共3500平米，为工人主要居住区，整体地势北高南低，周临民房，居住容量80间，场内集住宿、超市、食堂、
厕所、洗浴，是为工人综合居住区。
生活二区
办公区
二区面积共3400平米，位于一区西南侧，地势较高，居住容量110间，为一区扩展居住区。
生活三区 三区
三区面积共1600平，位于员工办公区南侧，居住容量36间。
各区细部见详图
五、平面示意
平面示意图如右所示临建一区
50.000
)地用区社(铺商街临宽m51
规划井及泵房
路主宽m5.6
后门
51.000
6间
墙
角
边
坡
硬
化
5间
5间
线杆
4间
共64间
4间
箱式变压器 4间
4间 一栋2F
警卫
围挡边线 现存板房
门禁
盥洗区 食堂2
食堂1
超市
砖砌打饭台
隔间
口窗卖售
面点加工
盥洗区
仓库
后厨
蒸饭车
操作台
炒菜区
绿植区
七栋2F
洗刷台
六栋2F
说明：
洗刷台
1、场区面积3500m2,居住容量80间，采用标准板房建造
五栋2F 2、场内雨水明沟环排，雨污水均汇至相应井处排至市政管线
3、场区全硬化，主路15cmC15混凝土，其他8cmC15混凝土
4、厕所、浴室、食堂等见详图，机电相关等见临水临电图纸
污水井
四栋2F
5、图纸仅为建造示意，具体实施以现场情况为准
雨水井
洗刷台
三栋2F
二栋2F
洗刷台
空调机箱空调机箱

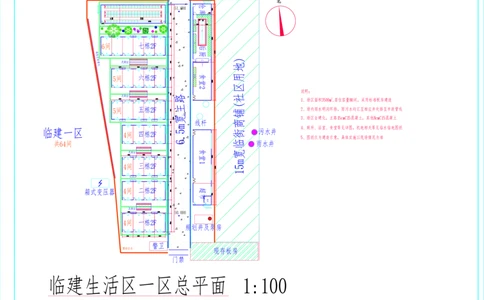

临建生活区一区总平面 1:1008间 八栋2F
洗刷间 说明：
1、场区面积3400m2,居住容量110间，采用标准板房建造
2、地势较高，现考虑场内雨水自然散排
3、场区全硬化，8cmC15混凝土
8间 七栋2F
洗刷间
4、每栋靠边一间为洗刷间
5、图纸仅为建造示意，具体实施以现场情况为准
临建二区
7间 六栋2F
共68间 洗刷间
(场地未移交)
6间 五栋2F
洗刷间
电杆
一栋2F
7间
7间
洗刷间洗刷间
(受电杆影响，暂未施工）
5间 四栋2F 三栋2F
洗刷间
4.5m宽主路
7间
二栋2F
三区地势为高坡面，现考虑自然散排
临建二区
共42间

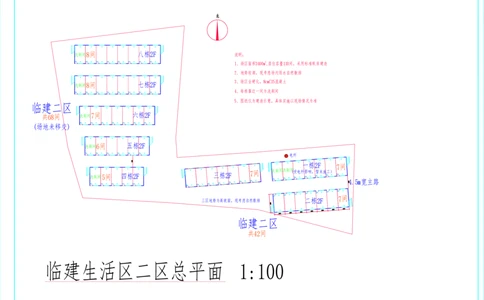

临建生活区二区总平面 1:100F2栋一
间9
5间 三栋 F2栋二
间4
说明：
1、场区面积1600m2,居住容量36间，采用标准板房建造
2、地势较高好，现考虑场内雨水自然散排
3、场区全硬化，8cmC15混凝土
4、设集中洗刷区，场区南侧有一处公厕
5、图纸仅为建造示意，具体实施以现场情况为准
洗刷台 洗刷台

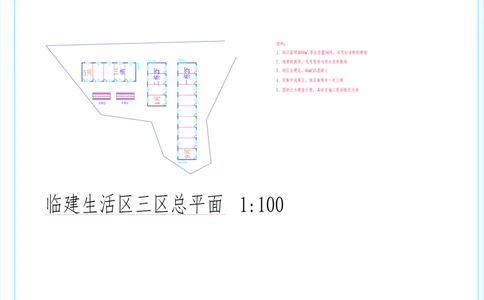

临建生活区三区总平面 1:100规划十八路
七栋
临建二区 六栋
五栋
临建一区
四栋
三栋
50.000
临建生活区一、二区总平面 1:100
生活区正门
)地用区社(铺商街临宽m51
规划井及泵房
路主宽m5.6
7间 十一栋
51.000
一
二 栋 7间 十二栋
三 栋
四 栋
五 栋 6m宽主路
六 栋
7间
七 栋 降坡段 7间
6 八 栋
m 宽 九 栋 7间 7间 51.000
十 栋 降坡段
主 栋 52.000
降坡段 9间
路
9间
降坡段 9间 6间
9间
54.000
9间
9间 56.000 边坡硬化
58.000 共200间 5间
现二区场地移交滞后,且受规划十八路影响
5间
4间
共64间
4间
4间 二栋
箱式变压器
4间 一栋
后厨
食堂2
食堂1
超市
线杆8间 八栋
8间 七栋
临建四区
7间 六栋
共68间
(场地未移交)
6间 五栋
电杆
一栋
7间
(受电杆影响，暂未施工）
5间 四栋 7间 三栋
4.5m宽主路
二栋
三区地势为高坡面，现考虑自然散排 7间
临建三区
共42间
临建生活区三、四区总平面 1:100大门 2
办公区
大门 1
大门 2
临建五区
缩略图
临建五区
此处位于临建办公区以南，现考虑作为工人宿舍
临建生活区五区总平面 1:100
栋四
间5
栋三
间6
栋一
间9
共56间
栋二
间8
