三、案例分析题
三、案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）。
案例（一）
【背景资料】
某机电安装公司总承包一大型商务办公楼的机电工程。
承包范围：建筑给水排水、建筑电气、空调通风、消防和电梯（12部曳引式电梯）等安装工程。
在编制项目施工管理规划时，安装公司要求项目部对文明施工管理做出总体布置，编制文明施工实施细则，
加强施工总平面的布置和管理，合理布置和安放施工期间现场所需的设备、材料等，并明确设备、材料等物
资的需用量。曳引式电梯机房的设备布置如图1所示；安装驱动主机的承重梁采用钢板制作；承重梁制作安
装完成，项目部自检合格后，即用混凝浇筑固定。

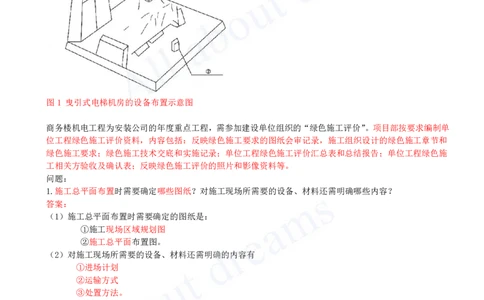

图1 曳引式电梯机房的设备布置示意图
商务楼机电工程为安装公司的年度重点工程，需参加建设单位组织的“绿色施工评价”。项目部按要求编制单
位工程绿色施工评价资料，内容包括：反映绿色施工要求的图纸会审记录，施工组织设计的绿色施工章节和
绿色施工要求；绿色施工技术交底和实施记录；单位工程绿色施工评价汇总表和总结报告；单位工程绿色施
工相关方验收及确认表；反映绿色施工评价的照片和影像资料等。
问题：
1.施工总平面布置时需要确定哪些图纸？对施工现场所需要的设备、材料还需明确哪些内容？
答案：
（1）施工总平面布置时需要确定的图纸是：
①施工现场区域规划图
②施工总平面布置图。
（2）对施工现场所需要的设备、材料还需明确的内容有
①进场计划
②运输方式
③处置方法。
问题：
2.图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部分？
答案：
（1）图1中①为曳引轮 ②为限速器。
（2）除机房外，曳引式电梯的组成部分还有：
井道、轿厢、层站。
问题：
3.制作驱动主机承重梁的钢板厚度最小是多少？项目部在承重梁浇筑固定前还应完成哪项工作？
答案：
（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm。
（2）承重梁埋入建筑结构承重墙内的长度宜超过墙中心20mm，且不应小于75mm。
承重梁浇筑固定前应进行自检，然后上报监理单位组织验收并合格。[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：

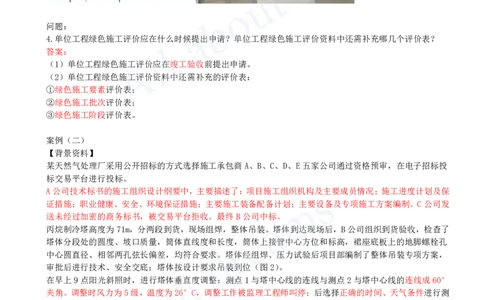

4.单位工程绿色施工评价应在什么时候提出申请？单位工程绿色施工评价资料中还需补充哪几个评价表？
答案：
（1）单位工程绿色施工评价应在竣工验收前提出申请。
（2）单位工程绿色施工评价资料中还需补充的评价表：
①绿色施工要素评价表；
②绿色施工批次评价表；
③绿色施工阶段评价表。
案例（二）
【背景资料】
某天然气处理厂采用公开招标的方式选择施工承包商A、B、C、D、E五家公司通过资格预审，在电子招标投
标交易平台进行投标。
A公司技术标书的施工组织设计纲要中，主要描述了：项目施工组织机构及主要成员情况；施工进度计划及保
证措施；职业健康、安全、环境保证措施；主要施工装备配备计划；主要设备及专项施工方案编制。C公司发
送未经过加密的商务标书，被交易平台拒收。最终B公司中标。
丙烷制冷塔高度为71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B公司组织到货验收，检查了
塔体分段处的圆度、坡口质量，筒体直线度和长度，筒体上接管中心方位和标高，裙座底板上的地脚螺栓孔
中心圆直径、相邻两孔弦长偏差，均符合要求。塔体经组焊、压力试验后项目部编制了整体吊装专项方案，
审批后进行技术、安全交底；塔体按设计要求吊装到位（图2）。
在早上9点阳光斜照时，进行塔体垂直度调整：测点1与塔中心线的连线与测点2与塔中心线的连线成60°
夹角。调整时风力为5级，温度为26°C，调整工作被监理工程师叫停；后选择正确的时间、天气条件进行测
量调整，塔体安装验收合格。
图2 塔设备找正示意图[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：
1.A公司编制的施工组织设计纲要遗漏了哪些重要部分？C公司标书被拒收是否正确？
答案：
（1）A公司编制的施工组织设计纲要遗漏了下列重要部分：
①质量标准及其保证措施；
②突出方案在技术、工期、质量、安全保障等方面有创新，利于降低施工成本。
（2）C公司标书被拒收正确。
理由：按规定要求商务标书应密封。
问题：
2.塔体现场验收还应检查哪些项目？地脚螺栓孔中心圆直径允许偏差是多少？
答案：
（1）塔体现场验收还应检查的项目：
①外圆周长偏差
②端口不平度
③组装标记清晰
④任意两孔弦长允许偏差。
（2）地脚螺栓孔中心圆直径允许偏差为2mm。

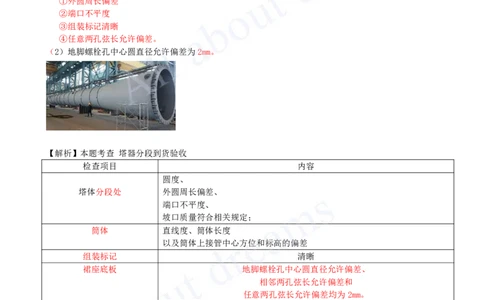

【解析】本题考查 塔器分段到货验收
检查项目 内容
圆度、
塔体分段处 外圆周长偏差、
端口不平度、
坡口质量符合相关规定；
筒体 直线度、筒体长度
以及筒体上接管中心方位和标高的偏差
组装标记 清晰
裙座底板 地脚螺栓孔中心圆直径允许偏差、
相邻两孔弦长允许偏差和
任意两孔弦长允许偏差均为2mm。
问题：
3.监理工程师叫停塔体垂直度调整是否正确？说明理由。
答案：
（1）监理工程师叫停塔体垂直度调整是正确的。
（2）理由：
①背景中塔器高度为71m，在早上9点阳光斜照时进行；调整时风力为5级。高度大于等于20m，其垂直度
的测量工作不应在一侧阳光照射或风力大于4级的条件下进行。
②垂直度不符合要求。测点1与塔中心线的连线与测点2与塔中心线的连线成60°夹角。正确的是：测点1
与塔中心线的连线与测点2与塔中心线的连线成90°夹角。
问题：
4.塔体就位调整后，还需要对塔体的哪些部位进行保冷施工？图2中的A部位保护层应如何搭接？[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：
（1）对塔体进行保冷施工的部位有：
塔体、裙座、支座、吊耳、仪表管座、支吊架等。
（2）A部位保护层应上搭下（顺水搭接）
案例（三）
【背景资料】
A安装公司承接一个山地风电安装项目，工程规模：9台5.6MW风力发电机组（五段塔筒，轮毂中心高度为
120m）安装。风力发电机组安装内容包括塔筒、机舱（单件吊装最大件）、叶轮及附属设备的安装及电气施工。
A安装公司根据风机机型、机位平台大小、地形地貌场内交通条件等综合考虑，风机吊装选用800t履带起重
机为主吊；采用标准风电臂工况，126m主臂，12m风电副臂，主副臂夹角为15°，转台配重为265t，中央配
重为95t，250t级吊钩。在履带起重机的履带（长度为13.3m）下方铺设2.2m×6.0m路基箱。辅吊采用300t、
100t全地面起重机各1台。
A安装公司对土建施工单位移交的吊装平台验收合格后，进行履带起重机的安装。路基箱铺设（图3）被现场
巡视的监理工程师叫停，要求整改。机组吊装采用塔筒分段吊装，机舱整体吊装，轮毂、叶片地面组合后整
体吊装的施工工艺，并计算了塔筒、机舱、轮毂、叶片吊装时的主吊各项参数。

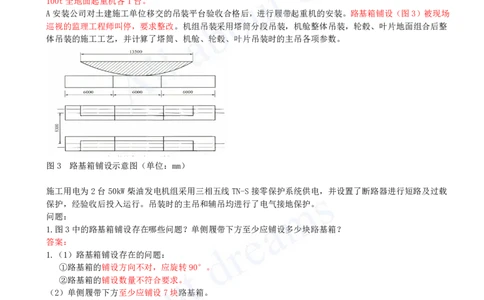

图3 路基箱铺设示意图（单位：mm）
施工用电为2台50kW柴油发电机组采用三相五线TN-S接零保护系统供电，并设置了断路器进行短路及过载
保护，经验收后投入运行。吊装时的主吊和辅吊均进行了电气接地保护。
问题：
1.图3中的路基箱铺设存在哪些问题？单侧履带下方至少应铺设多少块路基箱？
答案：
1.（1）路基箱铺设存在的问题：
①路基箱的铺设方向不对，应旋转90°。
②路基箱的铺设数量不符合要求。
（2）单侧履带下方至少应铺设7块路基箱。
问题：
2.风电机组中的机舱吊装前应计算哪些主要参数？
答案：
风电机组中的机舱吊装前应计算吊装参数表中的主要参数有：
（1）设备规格尺寸
（2）设备总重量
（3）吊装总重量
（4）重心标高
（5）吊点方位及标高等
问题：
3.柴油发电机组临时供电系统中还应设置哪些保护？其电源中性点的接地体宜采用哪种金属型材？[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：
（1）柴油发电机组临时供电系统中还应设置：
漏电保护、相序保护、防雷保护、过电压保护、防静电保护、逆功率保护、燃油油位保护。
（2）电源中性点的接地体宜采用镀锌型材或铜材。
问题：
4.吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
答案：
（1）起重机械由导电金属材料制成，首先容易造成触电事故，其次容易造成雷击事故，因此需要进行电气接
地保护。
（2）吊装时的起重机械进行电气接地保护的要求；
①金属结构作为载流零线。
②起重机械的外露可导电部分（如大臂、支腿等）通过专门的PE线单独做接地处理，系统的接地电阻值不得
大于4Ω。
③不得串联其他设备。
