三、案例分析题
案例（四）
【背景资料】
A公司承接某生物医药车间的机电工程项目，其中空调工程包含洁净度等级为N4的洁净室。开工前，组织了
设计交底和图纸会审，将图纸中的质量隐患与问题消灭在施工之前。
A公司项目部编制净化空调系统施工方案（表1）报监理单位审批，监理工程师指出风系统施工流程中存在顺
序错误、风管制作存在错误项、调试内容有缺少项等问题并退回，经项目部修改后通过审核。
序号 项目内容 技术方案
1 风系统施工流 风管系统制作与安装→风机与净化空调机组安装→消声器等设备安装→高效过滤
程 器安装流程→新风过滤器安装→风管与设备绝热→系统严密性检验→系统清理→
系统调试检剌
2 风管制作技术 A 风管尺寸 边长范围250~1250mm
方案 B 风管材料 采用镀锌层厚度为80g/m2的镀锌钢板
C 风管加工 铆钉孔的间距为60~80mm
D 风管加固 边长大于900mm的风管，风管内设置分布均匀
的加固筋
E 风管连接 采用按扣式咬口连接方案
F 风管清洗 风管制作完毕后，用无腐蚀性清洗液清洗干净
3 调试检测内容 风量测定调整、过滤器检漏、洁净度检测、温湿度检测、噪声检测

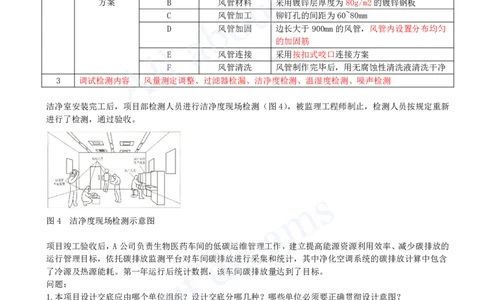

洁净室安装完工后，项目部检测人员进行洁净度现场检测（图4），被监理工程师制止，检测人员按规定重新
进行了检测，通过验收。
图4 洁净度现场检测示意图
项目竣工验收后，A公司负责生物医药车间的低碳运维管理工作，建立提高能源资源利用效率、减少碳排放的
运行管理目标，依托碳排放监测平台对车间碳排放进行采集和统计，其中净化空调系统的碳排放计算中包含
了冷源及热源能耗。第一年运行后统计数据，该车间碳排放量达到了目标。
问题：
1.本项目设计交底应由哪个单位组织？设计交底分哪几种？哪些单位必须要正确贯彻设计意图？
答案：
（1）本项目设计交底应由建设单位组织。
（2）设计交底分为图纸设计交底和施工设计交底两种。
（3）施工单位和监理单位必须要正确贯彻设计意图。
问题：
2.表1中的净化空调系统风管制作技术方案中存在几个错误项？写出错误项整改后的规范要求。
答案：
（1）净化空调系统风管制作技术方案中存在3个错误项。
（2）错误项整改后的规范要求：
①镀锌层厚度不低于100g/m2
②风管内不得设置加固筋
③N4级空调风管不得采用按扣式咬口连接方案[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：
3.表1中的风系统施工流程中存在哪几个顺序错误？新风过滤器安装后应空吹多长时间？
答案：
（1）风系统施工流程中存在的顺序错误：
①高效过滤器和新风过滤器安装顺序错误。
正确做法：洁净室的内装修工程必须全部完成，系统中末端过滤器前的所有空气过滤器应安装完毕，且经全
面清扫、擦拭后安装高效过滤器。
②风管与设备绝热和系统严密性检验顺序错误。
正确做法：系统严密性检验合格后才能进行风管与设备的绝热。
（2）新风过滤器安装后应空吹12～24h。
问题：

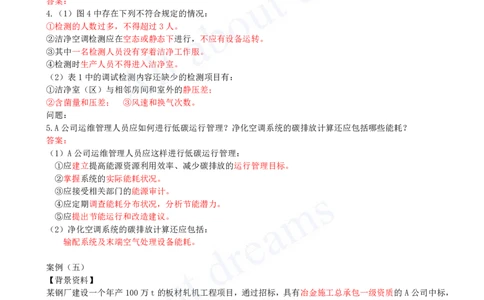

4.图4中存在哪些不符合规定的情况？表1中的调试检测内容还缺少哪些检测项目？
答案：
4.（1）图4中存在下列不符合规定的情况：
①检测的人数过多，不得超过3人。
②洁净空调检测应在空态或静态下进行，不应有设备运转。
③其中一名检测人员没有穿着洁净工作服。
④检测时生产人员不得进入洁净室。
（2）表1中的调试检测内容还缺少的检测项目有：
①洁净室（区）与相邻房间和室外的静压差；
②含菌量和压差； ③风速和换气次数。
问题：
5.A公司运维管理人员应如何进行低碳运行管理？净化空调系统的碳排放计算还应包括哪些能耗？
答案：
（1）A公司运维管理人员应这样进行低碳运行管理：
①应建立提高能源资源利用效率、减少碳排放的运行管理目标。
②掌握系统的实际能耗状况。
③应接受相关部门的能源审计。
④应定期调查能耗分布状况，分析节能潜力。
⑤应提出节能运行和改造建议。
（2）净化空调系统的碳排放计算还应包括：
输配系统及末端空气处理设备能耗。
案例（五）
【背景资料】
某钢厂建设一个年产100万t的板材轧机工程项目，通过招标，具有冶金施工总承包一级资质的A公司中标，
A公司近几年安装过多种类型的轧机设备，轧机工程施工业绩较好。
项目主要内容：土建基础施工，厂房钢结构安装，车间300t双梁桥式起重机安装，轧机设备安装、调试及试
运行等。
A公司考虑项目施工进度和质量要求，在征得建设单位同意后，将土建基础施工分包给B公司，车间300t双
梁桥式起重机安装分包给C公司，分包合同中明确分包单位的任务、责任及相应的权利等。A公司指派专人对
分包公司进行施工管理，使土建基础施工和桥式起重机安装按合同要求完工。
轧机安装前，A公司对施工人员进行施工技术交底；轧机设备基础验收合格，确定中心标板和基准点位置，设
立永久基准线和基准点；并在设备基础周边埋设沉降观测点。使用已验收合格的桥式起重机进行轧机设备吊
装，轧机底座、机架安装后检查精度达到设计要求。
机架安装固定后，以轧机机列中心线、轧机底座标高为基准，进行轧辊装置、传动装置、工作辊等部件的安
装与调整。在传动装置（图5）安装后的检查中，测量复核传动电机的水平度；用百分表和专用工具测量联轴
器的径向和轴向偏差；检查齿轮座时，发现齿轮啮合间隙不符合规范要求，经重新调整后，传动装置验收合[注：天一文化专有版权，未经许可不可转发或复印传播]
格。
轧机设备安装后，A公司在组织、技术、物资三个方面进行试运行准备。单机试运行时，主传动电机、传动装
置等部件分别空载试运行0.5h，轧机按额定转速的25%、50%、75%、100％分别试运行2h，且高、低速往返运
行5次，设备轴承温度正常。单机试运行后，由建设单位组织实施联动试运行和负荷试运行。
问题：

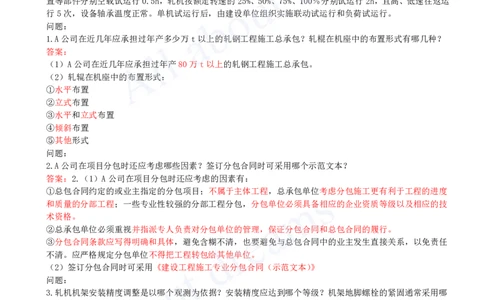

1.A公司在近几年应承担过年产多少万t以上的轧钢工程施工总承包？轧棍在机座中的布置形式有哪几种？
答案：
（1）A公司在近几年应承担过年产80万t以上的轧钢工程施工总承包。
（2）轧辊在机座中的布置形式：
①水平布置
②立式布置
③水平和立式布置
④倾斜布置
⑤其他形式
问题：
2.A公司在项目分包时还应考虑哪些因素？签订分包合同时可采用哪个示范文本？
答案：2.（1）A公司在项目分包时还应考虑的因素有：
①总包合同约定的或业主指定的分包项目；不属于主体工程，总承包单位考虑分包施工更有利于工程的进度
和质量的分部工程；一些专业性较强的分部工程分包，分包单位必须具备相应的企业资质等级以及相应的技
术资格。
②总承包单位必须重视并指派专人负责对分包单位的管理，保证分包合同和总包合同的履行。
③分包合同条款应写得明确和具体，避免含糊不清，也要避免与总包合同中的业主发生直接关系，以免责任
不清。应严格规定分包单位不得把工程转包给其他单位。
（2）签订分包合同时可采用《建设工程施工专业分包合同（示范文本）》
问题：
3.轧机机架安装精度调整是以哪个观测为依据？安装精度应达到哪个等级？机架地脚螺栓的紧固通常采用哪
种方法？
答案：
3.（1）轧机机架安装精度调整是以基础沉降观测为依据。
（2）安装精度应达到Ⅰ级。
（3）机架地脚螺栓的紧固通常采用液压螺母拉伸法。
问题：
4.电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录几个位置的径向和轴向位移值？
A公司对图5中①～③的哪个部件进行了重新调整？检查齿轮的啮合间隙可采用哪种方法？
答案：
（1）电机水平度的测量复核应以转子轴颈为测量面。
（2）联轴器转动测量时应记录5个位置的径向和轴向位移值。
（3）A公司对图5的中部件②进行了重新调整。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）检查齿轮的啮合间隙可采用压铅法。
问题：
5.轧机设备单机试运行是否合格？试运行前的技术准备工作有哪些内容？
答案：
（1）轧机设备单机试运行合格。
（2）试运行的技术准备工作：
①确认可以试运行的条件，
②编制试运行总体计划和进度计划，
③制定试运行技术方案，
④确定试运行合格评价标准。
