三、实务操作和案例分析题
案例二
背景材料：
某公司中标石化厂柴油加氢装置施工承包项目，其中新氢压缩机2台，为对置式活塞机组，散件到货，现场
清洗组装。机组安装采用联合基础，压缩机曲轴箱采用预埋活动地脚螺栓锚板的方式，减速箱和电动机的地
脚螺栓采用预留孔方式。
在设备安装前，安装队查验了压缩机机组的基础，主要检查项目：基础的坐标位置，不同平面的标高，平面
外形尺寸，凸台上平面外形尺寸，预埋活动地脚螺栓锚板的标高，预留地脚螺栓孔的中心线位置。质量工程
师检查时，发现有重要项目未查，要求安装队补充完善。
压缩机曲轴箱找平找正后，安装厚壁滑动轴瓦，用涂红丹的方式检查了瓦背与轴承座孔的接触情况；将清洗
干净的曲轴轴颈涂上红丹，就位在下轴瓦上；扣盖上轴瓦，在未拧紧螺栓时，检查上下轴瓦接合面。
曲轴箱固定后，以曲轴箱为基准，安装盘车器、减速箱、电动机等，设备找正固定后，开始配管工作。安装
工程师就设备配管进行了专项技术交底，强调了法兰密封面检查、无应力配管的监测方法。

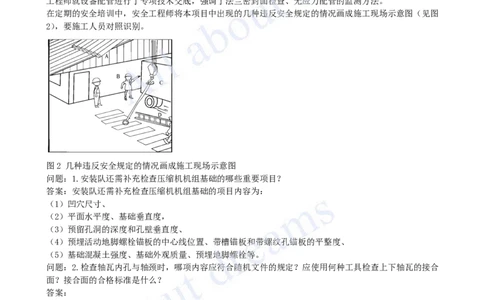

在定期的安全培训中，安全工程师将本项目中出现的几种违反安全规定的情况画成施工现场示意图（见图
2），要施工人员对照识别。
图2 几种违反安全规定的情况画成施工现场示意图
问题：1.安装队还需补充检查压缩机机组基础的哪些重要项目？
答案：安装队还需补充检查压缩机机组基础的项目内容为：
（1）凹穴尺寸、
（2）平面水平度、基础垂直度，
（3）预留孔洞的深度和孔壁垂直度、
（4）预埋活动地脚螺栓锚板的中心线位置、带槽锚板和带螺纹孔锚板的平整度、
（5）基础混凝土强度、基础外观质量、预埋地脚螺栓等。
问题：2.检查轴瓦内孔与轴颈时，哪项内容应符合随机文件的规定？应使用何种工具检查上下轴瓦的接合
面？接合面的合格标准是什么？
答案：
（1）检查轴瓦内孔与轴颈时，其接触点数应符合随机文件的规定。
（2）在未拧紧螺栓时，用0.05mm塞尺从外侧检查上下轴瓦接合面
（3）结合面合格标准是：任何部位塞入深度应不大于接合面宽度的1/3。
问题：3.法兰安装时的密封面不得有哪些缺陷？设备与管道法兰连接时应检验法兰的哪两个参数？应用什么
测量工具在何处监测机组的位移情况？
答案：
（1）法兰安装时的密封面不得有划痕、锈蚀斑点等缺陷。
（2）设备与管道法兰连接时应检验法兰的平行度和同轴度。
（3）应用百分表在联轴器处检测机组的位移。
问题：4.指出图2中 A、B、C、D 各点分别存在哪些安全隐患？
答案：
（1）A处安全隐患：高处物体未固定，存在高空坠物的隐患[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）B处安全隐患：未按规定穿着防护服、站在机器作业区域后方，指挥倒车站位不对，有机械伤害隐患
（3）C处安全隐患:吊装作业不规范，存在物体打击的隐患
（4）未设置警戒线，存在人员伤害的隐患
案例三
背景材料：
安装公司中标某工业厂房机电安装工程，合同内容包含电气工程、管道工程、通风空调工程、设备安装及配
套发电工程等所有机电安装，合同还约定了其相应的系统性能考核。
安装公司进场后，编制专项工程的各种可行性施工方案，根据方案的一次性投资总额、产值贡献率、对工程
进度和费用的影响程度进行了经济合理性比较，按最优的方式确定了施工方案。
某管道系统在设计温度时的试验压力为3MPa：在常温试压时，试验温度与设计温度下的管材许用应力比值

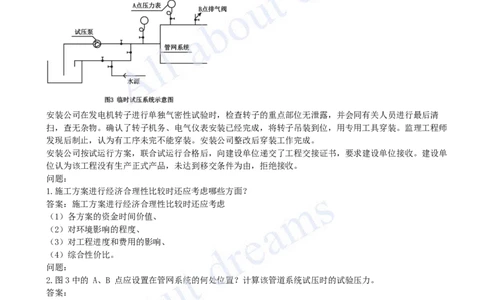

为6.5。安装公司在进行该系统压力试验时，设置了常温下临时压力试验系统（见图3）。
安装公司在发电机转子进行单独气密性试验时，检查转子的重点部位无泄露，并会同有关人员进行最后清
扫，查无杂物。确认了转子机务、电气仪表安装已经完成，将转子吊装到位，用专用工具穿装。监理工程师
发现后制止，认为有工序未完不能穿装。安装公司整改后穿装工作完成。
安装公司按试运行方案，联合试运行合格后，向建设单位递交了工程交接证书，要求建设单位接收。建设单
位认为该工程没有生产正式产品，未达到移交条件为由，拒绝接收。
问题：
1.施工方案进行经济合理性比较时还应考虑哪些方面？
答案：施工方案进行经济合理性比较时还应考虑
（1）各方案的资金时间价值、
（2）对环境影响的程度、
（3）对工程进度和费用的影响、
（4）综合性价比。
问题：
2.图3中的 A、B 点应设置在管网系统的何处位置？计算该管道系统试压时的试验压力。
答案：
（1）A点压力表应设置在始端（第一个阀门之后）和系统最高点（排气阀处、末端）
（2）B点排气阀应设置在管道系统的最高点。
该管道系统试压时的试验压力为 3×6.5=19.5MPa。
问题：
3.应重点检查转子哪些部位的密封状况？发电机转子穿装前应完善哪些工作？
答案：
（1）重点检查滑环（或集电环）下导电螺钉、中心孔堵板的密封状况。
（2）发电机转子穿装前要完善的工作有：
在定子找正完、轴瓦检查结束后方可进行。
问题：
4.工程质量接受意见栏填写的依据是什么？建设单位拒绝接收是否合理？
答案：[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）“工程质量接收意见”栏填写依据为
①设计文件、②合同规定的施工内容和③试车情况。
（2）建设单位拒绝接收合理。
