案例（三）
背景资料：
某工程使用3台蒸汽发生器提供蒸汽，产生的蒸汽经集气缸汇集后，由一条蒸汽管道输送至用汽车间。热管蒸汽发生器部
分数据见表1。蒸汽管道采用无缝钢管，材质为20号钢，蒸汽管道设计压力为1.0MPa，设计温度为190℃，属于GC2级压力管
道。管道连接方式为氩电联焊，焊缝按照设计要求进行射线检测，管道阀门采用法兰，管道需要保温。蒸汽集汽缸数据见表3-
2。工程所有设备、工艺管道、电气系统及自控系统等安装由A安装公司承担，B工程监理公司担任工程监理。
工程开工后，A公司根据特种设备的有关规定向特种设备安全部门提交了蒸汽管道和集气缸的施工告知书。监理工程师认
为蒸汽发生器是整个系统压力和温度最高的设备，也应按特种设备的要求办理施工告知。
蒸汽量(t/h) 1.0 额定蒸汽压力(MPa) 1.0
锅内水容积(L) 27 额定蒸汽温度(℃) 190
NO 排放（mg/m3） <30 机组重量（kg） 2980
ｘ

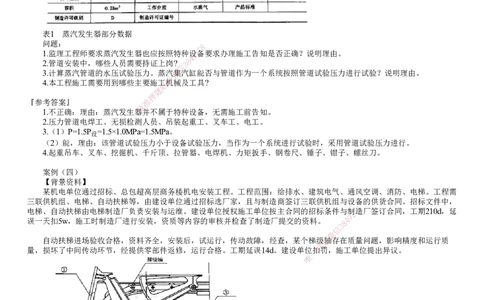

表1 蒸汽发生器部分数据
问题：
8
7
1.监理工程师要求蒸汽发生器也应按照特种设9 1备要求办理施工告知是否正确？说明理由。
4
2.管道安装中，哪些人员需要持证上岗? 3 8
信
3.计算蒸汽管道的水压试验压力。蒸汽微集汽缸能否与管道作为一个系统按照管道试验压力进行试验？说明理由。
系
4.本工程施工需要用到哪些主要施工联机械及工具?
题
押
『参考答案』 准
精
1.不正确：理由：蒸汽发生器并不属于特种设备，无需施工前告知。
2.压力管道电焊工、无损检测人员、吊装起重工、叉车工、电工。
3.（1）P=1.5P =1.5×1.0MPa=1.5MPa。
设
（2）能，理由：该管道试验压力小于设备试验压力，当作为一个系统进行试验时，采用管道试验压力进行。
4.起重吊车、叉车、挖掘机、千斤顶、拉管器、电焊机、力矩扳手、钢卷尺、锤子、钳子、螺丝刀。
案例（四）
【背景资料】
某机电单位通过招标、总包超高层商务楼机电安装工程。工程范围：给排水、建筑电气、通风空调、消防、电梯。工程需
三联供机组、电梯、自动扶梯等，由建设单位通过招标选厂家，且与制造商签订三联供机组与设备的供货合同。招标文件中，
电梯、自动扶梯由电梯制造厂负责安装与运维。建设单位授权施工单位按主合同的招标条件与制7 8 造厂签订合同，工期210d，延
1
9
误一天扣5w，施工时制造厂进行安装，资质等内容的审核并检查了制造厂提交的资料。
8
4
3
信
微
自动扶梯进场验收合格，资料齐全，安装后，试运行，传动故障，经查，某个梯级系轴存在质量问题，影响精度和运行质
联
量，损坏了中间传动环节，经提供零部件返修，运行合格。工期延误14d。建设单位一扣罚，施工单位提出异议。
唯
问题：
1.三联供、电梯、自动扶梯分别由哪家监造?
2.扶梯进场验收的技术资料提供哪些文件的复印件?随机文件有哪些?
3.传动部位图1、2、3分别表示什么？
4.扶梯制造对安装精度产生影响的原因?哪些直接影响扶梯设备运行质量?
5.建设单位应扣除施工单位多少延误费?对施工单位的处理是否正确?为什么?
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
『参考答案』
1.三联供机组由建设单位监造，电梯和自动扶梯应由施工单位监造。
2.（1）设备技术资料必须提供梯级或踏板的型式检验报告复印件，或胶带的断裂强度证明文件复印件；对公共交通型自
动扶梯、自动人行道应有扶手带的断裂强度证书复印件。
（2）随机技术文件有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，动力电路和安全电路的电气原理
图。
3.1是梯级踏板；2是梯级链；3是回转导轨。
4.（1）扶梯制造对安装精度的影响主要是加工精度和装配精度。
（2）装配精度，包括各运动部件之间的相对运动精度，配合面之间的配合精度和接触质量。直接影响设备运行质量。
5.（1）建设单位应扣除延误费用=5×14=70万。
（2）正确，自动扶梯是施工单位与制造厂签订的合同，扶梯出现质量问题应由施工单位承担，罚款正确。
案例（五）
【背景资料】
A施工单位中标北方某石油液化项目，项目以冷换框架采用模块化安装，将整个冷换框架分成4个模块，最大一个模块重
132t，体积12m*18m*26m。并在项目旁设立预制厂。进行模块的钢结构制作、换热器安装、管道敷设、电缆桥架安装和照明灯
具安装等。由项目部对模块制造的质量、进度、安全等方面进行全过程管理。
A施工单位项目部进场后策划了节水、节地的绿色施工内容，组织单位工程绿色施工的施工阶段评价。对于预制厂的模块
制造进行了危险识别，识别了触电、物体打击等风险，监理工程师要求项目部完善策划。在气温-18℃时订购的低合金钢材料
运抵预制厂。项目部质检员抽查了材料质量，并在材料下料切割时，抽查了刚才切割面有无裂纹和大于1mm缺棱，对变形的型
材，在露天进行了冷矫正。项目部质量经理发现问题后，及时了进行了纠正。
8
7
1
9
模块制造完成后，采用一台750t履带吊和一8 4台250t履带吊及平衡梁的抬吊方式安装就位。
3

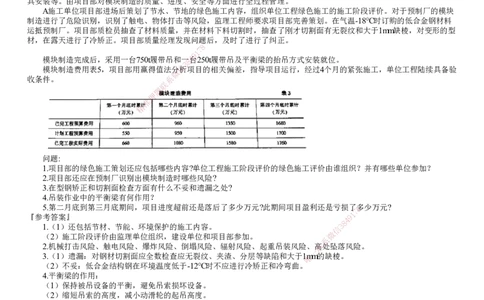

模块制造费用表5，项目部用赢得值法分 信 析项目的相关偏差，指导项目运行，经过4个月的紧张施工，单位工程陆续具备验
微
收条件。 系
联
题
押
准
精
问题:
1.项目部的绿色施工策划还应包括哪些内容? 单位工程施工阶段评价的绿色施工评价由谁组织？并有哪些单位参加？
2.项目部还应在预制厂识别出模块制造时哪些风 险?
3.在型钢矫正和切割面检查方面有什么不妥和遗漏 之处?
4.吊装作业中的平衡梁有何作用？
5.第二月底到第三月底期间，项目进度超前还是落后了多 少万元?此期间项目盈利还是亏损了8多少万元?
1
7
『参考答案』 9
8
4
1.（1）还包括节材、节能、环境保护的施工内容。
信
3
（2）施工阶段评价由监理单位组织，建设单位和项目部参加。 微
系
2.机械打击风险、触电风险、爆炸风险、倒塌风险、辐射风险、起重 吊装风险、联高处坠落风险。
一
3.（1）遗漏：对钢材切割面应全数检查应无裂纹、夹渣、分层等缺陷和 大于唯1mm的缺棱。
（2）不妥：低合金结构钢在环境温度低于-12℃时不应进行冷矫正和冷弯 曲 。
4.平衡梁的作用：
（1）保持被吊设备的平衡，避免吊索损坏设备。
（2）缩短吊索的高度，减小动滑轮的起吊高度。
（3）减少设备起吊时所承受的水平压力，避免损坏设备。
（4）多机抬吊时，合理分配或平衡各吊点的荷载。
5.（1）项目进度：二月底：SV=960-950=10；
三月底：SV=1350-1500=-150；在此期间进度落后，落后数值为：-150-10=-160万元；此期间落后了160万元。
（2）此期间价值：二月底：CV=960-1080=-120；三月底：CV=1350-1580=-230；亏损值为：-230-（-120）=-110万元。
在此期间亏损了110万。
