三三、、实实务务操操作作和和案案例例分分析析题题

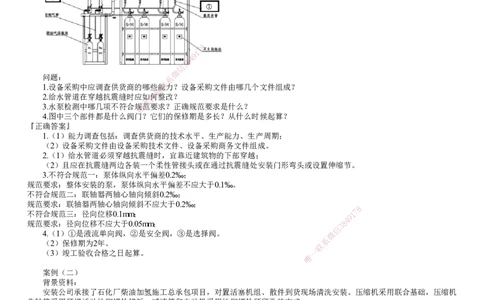

案例（一）
背景资料：
某安装公司承包商业综合办公楼工程，内容包括通风空调系统、建筑给排水及供暖系统、建筑电气工程和消防工程。工程设备
由安装公司采购。安装公司编制了采购文件和采购进度计划。对供货商供货能力和地理位置进行了调查。签订采购合同后，对
设备进行催交检验，保证了工程进度和施工质量。安装公司对给排水系统和通风空调系统检查，对存在的问题进行整改。
排水工程中，给水管道直接紧贴建筑物预留孔上部通过抗震缝。给水泵整体安装，测得泵体纵向水平偏差0.2‰，横向水
平偏差0.2‰；联轴器两轴心轴向倾斜为0.2‰，径向位移0.1mm。商务楼计算机房采用七氟丙烷灭火系统，调试合格后，安装
公司对系统设备阀门进行标识，便于维修人员操作管理。竣工验收时，提交了工程质量保修书及其他文件。
8
7
1
9
4
8
3
信
微
问题： 系
1.设备采购中应调查供货商的哪些能 联 力？设备采购文件由哪几个文件组成？
题
2.给水管道在穿越抗震缝时应如押何整改？
准
3.水泵检测中哪几项不符合规精范要求？正确规范要求是什么？
4.图中三个部件都是什么阀门？它们的保修期是多长？从什么时候起算？
『正确答案』
1.（1）能力调查包括：调查供货商的技术水平、生产能力、生产周期；
（2）设备采购文件由设备采购技术文件、设备采购商务文件组成。
2.（1）给水管道必须穿越抗震缝时，宜靠近建筑物的下部穿越；
（2）且应在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装门形弯头或设置伸缩节。
3.不符合规范一：泵体纵向水平偏差0.2‰；
规范要求：整体安装的泵，泵体纵向水平偏差不应大于0.1‰。
不符合规范二：联轴器两轴心轴向倾斜0.2‰；
规范要求：联轴器两轴心轴向倾斜不应大于0.2‰；
8
不符合规范三：径向位移0.1mm； 1 7
9
4
规范要求：径向位移不应大于0.05mm；
3
8
信
4.（1）①是液流单向阀，②是安全阀，③是选择阀。 微
系
（2）保修期为2年。
联
（3）竣工验收合格之日起算。 一
唯
案例（二）
背景资料：
安装公司承接了石化厂柴油加氢施工总承包项目，对置活塞机组、散件到货现场清洗安装。压缩机采用联合基础，压缩机
曲轴箱采用预埋活动地脚螺栓锚板，减速箱和电动机采用地脚螺栓预留孔的方式。
安装前安装队查验压缩机组的基础，主要项目：基础坐标位置、不同平面标高、平面外形尺寸、凸台上平面外形尺寸、预
埋地脚螺栓锚板标高、预留地脚螺栓孔中心线位置、工程师检查时发现有重要项目未检查，要求补充完整。
压缩机、曲轴箱找正找平后，安装厚壁滑动轴瓦，采用涂红丹的方式检查瓦背与轴承座孔的接触情况，将清理干净的曲轴
轴颈上涂红丹，就位在下轴瓦上，扣盖上轴瓦，在未拧紧螺栓时，检查上下轴瓦接合面。
曲轴箱固定后，以曲轴箱为基准，安装盘车器、减速箱、电动机等。设备找正固定后，开始配管工作。安装工程师就设备
配管进行了专项技术交底，强调了法兰密封面检查、无应力配管的监测方法。
在定期的安全培训中，安全工程师将本项目中出现的几种违反安全规定的情况画成现场示意图（见图2），要求施工人员
对照识别。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
问题：
1.安装队还要补充检查压缩机基础的哪些项目？
2.检查轴瓦内孔与轴颈时，哪些内容应符合随机文件的规定？应使用何种工具检查上下轴瓦的结合面？结合面的合格标准
是什么？

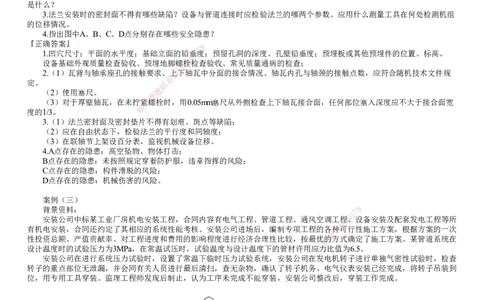

3.法兰安装时的密封面不得有哪些缺陷？设备与管道连接时应检验法兰的哪两个参数。应用什么测量工具在何处检测机组
的位移情况。
4.指出图中A、B、C、D点分别存在哪些安全隐患？
『正确答案』
8
7
1.凹穴尺寸；平面的水平度；基础立面的铅垂9 1度；预留孔洞的深度、孔壁铅垂度；预埋板或其他预埋件的位置、标高。
4
设备基础外观质量检查验收、预埋地脚螺3栓8检查验收、常见质量通病的检查；
信
2.（1）瓦背与轴承座孔的接触要求、微上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数，应符合随机技术文件规
系
定。 联
（2）使用塞尺。 题
押
（3）对于厚壁轴瓦，在未拧紧准螺栓时，用0.05mm塞尺从外侧检查上下轴瓦接合面，任何部位塞入深度应不大于接合面宽
精
度的1/3。
3.（1）法兰密封面及密封垫片不 得有划痕、斑点等缺陷；
（2）应在自由状态下，检验法兰 的平行度和同轴度；
（3）在联轴节上架设百分表，监视机械设备位移。
4.A点存在的隐患：高空坠物、物体打击 ；
B点存在的隐患：未按照规定穿着防护服， 违章指挥的风险；
C点存在的隐患：构件滑脱的风险；
D点存在的隐患：机械伤害的风险。
案例（三）
背景资料：
1
7 8
安装公司中标某工业厂房机电安装工程，合同内容有电气工 程、管道工程、通风空调工程
8
4 9、设备安装及配套发电工程等所
有机电安装，合同还约定了其相应的系统性能考核。安装公司进场 后，编制专项工程的各信种
3
可行性施工方案，根据方案的一次
微
性投资总额、产值贡献率、对工程进度和费用的影响程度进行经济合理 性比较，按最优系的方式确定了施工方案。某管道系统在
设计温度时的试验压力为3MPa，在常温试压时，试验温度与设计温度下的 管材许用应 联 力比值为6.5。
一
安装公司在进行系统压力试验时，设置了常温下临时压力试验系统，安 装公司唯在发电机转子进行单独气密性试验时，检查
转子的重点部位无泄漏，并会同有关人员进行最后清扫，查无杂物，确认了转子 机务、电气仪表安装已经完成，将转子吊装到
位，用专用工具穿装。监理工程师发现后制止，认为工序未完成不能穿装，安装公司整改后，穿装工作完成。
安装公司按试运行方案，联合试运行合格后向建设单位递交了工程交接证书，要求建设单位接收。建设单位以该工程没有
生产正式产品，未达到移交条件为由，拒绝接收。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
问题：
1.施工方案进行经济合理性比较时，还应考虑哪些方面？
2.图3中的A、B点应设置在管网系统的何处设置？计算该管道系统试压时的试验压
3.应重点检查转子哪些部位的密封状况？发电机转子安装前应完善哪些工作？
4.工程质量接受意见栏填写的依据是什么?建设单位拒绝接受是否合理?
『正确答案』
1.资金时间价值、环境影响的程度、综合性价比。
2.（1）A点压力表：在加压系统的第一个阀门后（始端）和系统最高点（排气阀处、末端）各装1块。
B点排气阀：在系统最高点设置。
（2）根据工业金属管道工程施工规范[附条文说明]GB50235—2010 8.6.4计算公式：
PT=（1.5P）×6.5=3×6.5=19.5MPa。
3.(1)重点检查滑环下导电螺钉、中心孔堵板的密封情况，消除泄漏后应再经漏气量试验。
(2)转子穿装，要求在定子找正完、轴瓦检查结束后进行。
4.(1)“工程质量接收意见”栏填写的依据是：设计文件、合同规定的施工内容和试车情况阐明接收意见。
(2)合理。生产性项目的主要工艺设备及配套设施，需经联动负荷试车合格(或试运行合格)形成生产能力，能够生产出设计
文件中规定的合格产品。
工程进行投料试车产出合格产品，并经过合同规定的性能考核期后，由总承包单位和建设单位签订《工程交接证书》，作
为工程移交的凭据。
