案例（五）
【背景资料】
某钢厂建设一个年产100万t的板材轧机工程项目，通过招标，具有冶金施工总承包一级资质的A公司中标，A公司近几年
安装过多种类型的轧机设备，轧机工程施工业绩较好。
项目主要内容：土建基础施工，厂房钢结构安装，车间300t双梁桥式起重机安装，轧机设备安装、调试及试运行等。
A公司考虑项目施工进度和质量要求，在征得建设单位同意后，将土建基础施工分包给B公司，车间300t双梁桥式起重机
安装分包给C公司，分包合同中明确分包单位的任务、责任及相应的权利等。A公司指派专人对分包公司进行施工管理，使土
建基础施工和桥式起重机安装按合同要求完工。
轧机安装前，A公司对施工人员进行施工技术交底；轧机设备基础验收合格，确定中心标板和基准点位置，设立永久基准
线和基准点；并在设备基础周边埋设沉降观测点。使用已验收合格的桥式起重机进行轧机设备吊装，轧机底座、机架安装后检
查精度达到设计要求。
机架安装固定后，以轧机机列中心线、轧机底座标高为基准，进行轧辊装置、传动装置、工作辊等部件的安装与调整。在

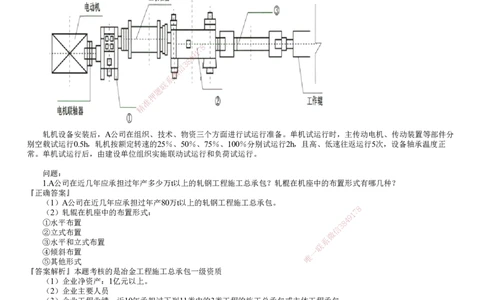

传动装置（图5）安装后的检查中，测量复核传动电机的水平度；用百分表和专用工具测量联轴器的径向和轴向偏差；
检查齿轮座时，发现齿轮啮合间隙不符合规范要求，经重新调整后，传动装置验收合格。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
轧机设备安装后，A公司在组织、技术、物资三个方面进行试运行准备。单机试运行时，主传动电机、传动装置等部件分
别空载试运行0.5h，轧机按额定转速的25％、50％、75％、100％分别试运行2h，且高、低速往返运行5次，设备轴承温度正
常。单机试运行后，由建设单位组织实施联动试运行和负荷试运行。
问题：
1.A公司在近几年应承担过年产多少万t以上的轧钢工程施工总承包？轧棍在机座中的布置形式有哪几种？
『正确答案』
（1）A公司在近几年应承担过年产80万t以上的轧钢工程施工总承包。
8
（2）轧辊在机座中的布置形式： 1 7
9
①水平布置 8 4
3
信
②立式布置 微
③水平和立式布置 系
联
④倾斜布置 一
唯
⑤其他形式
『答案解析』本题考核的是冶金工程施工总承包一级资质
（1）企业净资产：1亿元以上。
（2）企业主要人员
（3）企业工程业绩：近10年承担过下列11类中的3类工程的施工总承包或主体工程承包：
②年产80万t以上的轧钢工程。
考点来源：7.1 机电工程企业资质
本题考核的是轧机的分类
（2）按轧辊在机座中的布置形式可分为：
具有水平轧辊的轧机、
具有立式轧辊的轧机、
具有水平轧辊和立式轧辊的轧机、
具有倾斜布置轧辊的轧机以及
其他轧机五种形式。
考点来源：4.9 冶炼设备安装技术
问题：
2.A公司在项目分包时还应考虑哪些因素？签订分包合同时可采用哪个示范文本？
『正确答案』2.（1）A公司在项目分包时还应考虑的因素有：
①总包合同约定的或业主指定的分包项目；不属于主体工程，总承包单位考虑分包施工更有利于工程的进度和质量的分部
工程；一些专业性较强的分部工程分包，分包单位必须具备相应的企业资质等级以及相应的技术资格。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②总承包单位必须重视并指派专人负责对分包单位的管理，保证分包合同和总包合同的履行。
③分包合同条款应写得明确和具体，避免含糊不清，也要避免与总包合同中的业主发生直接关系，以免责任不清。应严格
规定分包单位不得把工程转包给其他单位。
（2）签订分包合同时可采用《建设工程施工专业分包合同（示范文本）》
『答案解析』本题考核的是机电工程项目分包合同范围
考点来源：第8章 工程招标投标与合同管理
问题：
3.轧机机架安装精度调整是以哪个观测为依据？安装精度应达到哪个等级？机架地脚螺栓的紧固通常采用哪种方法？
『正确答案』
3.（1）轧机机架安装精度调整是以基础沉降观测为依据。
（2）安装精度应达到Ⅰ级。
（3）机架地脚螺栓的紧固通常采用液压螺母拉伸法。
『答案解析』本题考核的是轧机机架安装
（4）轧机地脚螺栓的紧固通常采用液压螺母拉伸法，应将螺栓紧固力矩值转换为相应的液压值，紧固力应达到设计要
求。
（5）轧机机架的精调就是以基础沉降观测为依据。
本题考核的是轧机设备安装精度要求
轧机设备安装精度等级可划分为I、Ⅱ两级：
I级精度项 包含板带轧机、粗轧与精轧的带材连轧机、平整机、管材连轧机、高速线材轧机、棒材轧机、型材连
目 轧机、中厚板成品轧机等。
Ⅱ级精度
8
应包含开坯机、钢坯轧机、穿孔7机、焊管轧机等。
项目 9 1
4
8
考点来源：4.9 冶炼设备安装技术 信 3
微
系
问题： 联
题
4.电机水平度的测量复核应以哪押个部位为测量面？联轴器转动测量时应记录几个位置的径向和轴向位移值？A公司对图5中
准
①～③的哪个部件进行了重新调精整？检查齿轮的啮合间隙可采用哪种方法？
『正确答案』
（1）电机水平度的测量复核应以 转子轴颈为测量面。
（2）联轴器转动测量时应记录5个位置的径向和轴向位移值。
（3）A公司对图5的中部件②进行了重 新调整。
（4）检查齿轮的啮合间隙可采用压铅法 。
『答案解析』本题考核传动装置安装
（3）整体安装的传动电机水平度以转子轴颈为 测量面
考点来源：4.9 冶炼设备安装技术
本题考核联轴器装配
②将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位于同一直径两端测点的轴向测量
8
值。 1 7
9
考点来源：4.1 机械设备安装技术 8 4
信
3
本题考核的是齿轮装配 微
③用压铅法检查齿轮啮合间隙时， 系
联
铅丝直径不宜超过间隙的3倍，铅丝的长度不应小于5个齿距， 一
唯
沿齿宽方向应均匀放置至少2根铅丝。
考点来源：4.1 机械设备安装技术
问题：
5.轧机设备单机试运行是否合格？试运行前的技术准备工作有哪些内容？
『正确答案』
（1）轧机设备单机试运行合格。
（2）试运行的技术准备工作：
①确认可以试运行的条件，
②编制试运行总体计划和进度计划，
③制定试运行技术方案，
④确定试运行合格评价标准。
『答案解析』本题考核的是（轧机）试运行
（1）轧机低速压下装置、高速压下装置往返运转均不应少于5次，高低极限位置准确。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）主传动电动机空载试运行不应少于0.5h；
电动机带动减速机试运行不应少于0.5h；
电动机带动减速机、齿轮机座试运行不应少于0.5h；
电动机带动减速机、齿轮机座和轧机试运行，按额定转速的25％、50％、75％、100％分别试运行不应少于2h。
（3）换辊装置及其他设备往返运行均不应少于5次，停止位置应符合设计文件的规定。
（4）试运行设备轴承温度应正常，
滚动轴承温升不超过40℃，且最高温度不得超过80℃；
滑动轴承温升不超过35℃，且最高温度不得超过70℃。
考点来源：4.9 冶炼设备安装技术
本题考核的是试运行前准备工作。
试运行准备工作有技术准备、组织准备、物资准备三个方面。
（1）试运行的技术准备工作：
①确认可以试运行的条件、
②编制试运行总体计划和进度计划，
③制定试运行技术方案，
④确定试运行合格评价标准。
考点来源：第15章 机电工程试运行及竣工验收管理
