案例（四）
背景资料：
某安装公司承包一商务楼（地上20层，地下2层，1～5为商场）的变配电安装工程。工程主要设备：三相干式电力变压器
（10/0.4kV），配电柜、开关柜、设备由业主采购，已运抵施工现场。其它设备、材料由安装公司采购。因1～5层商场要提前
开业，变配电工程需提前配送电。

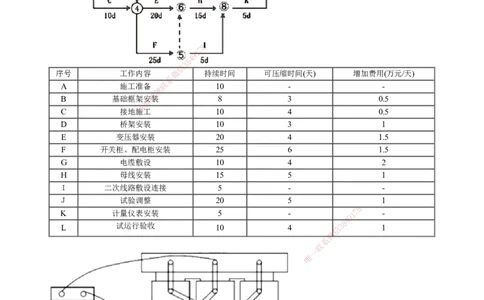

安装公司项目部进场后，依据合同、施工图纸及施工总进度计划，编制了变配电工程施工方案，施工进度计划（见图）报建设
单位审批时被否认，要求优化进度计划，缩短工期并承诺赶工费由建设单位承担。项目部依据公司及项目所在地的资源情况，
优化施工资源配置，列出进度计划可压缩时间及费用增加表（见表）。
项目部施工准备充分，落实资源配置，依据施工方案要求向作业人员进行技术交底，明确变压器、配电柜等主要分项工程
的施工程序，明确各工序之间的逻辑关系、技术要求、操作要点和质量标准，变压器施工中的某工序示意图（见图）。
变配电工程完工后，供电部门检查合格送电，经过验电，校相无误。分别合高低压开关，空载运行24h，无异常，办理验收手
续，交建设单位使用，同时整理技术资料，准备在商务楼竣工验收时归档。
8
7
1
9
4
8
3
信
序号 工作内容 微 持续时间 可压缩时间(天) 增加费用(万元/天)
系
A 施工准备 联 10 - -
题
B 基础框架安 押 装 8 3 0.5
准
精
C 接地施工 10 4 0.5
D 桥架安装 10 3 1
E 变压器安装 20 4 1.5
F 开关柜、配电柜安装 25 6 1.5
G 电缆敷设 10 4 2
H 母线安装 15 5 1
Ｉ 二次线路敷设连接 5 - -
Ｊ 试验调整 20 5 1
8
K 计量仪表安装 5 - 1 7 -
9
4
8
L 试运行验收 10 4 信 3 1
微
系
联
一
唯
问题：
1.项目部编制的施工进度计划的工期为多少天？最后可压缩工期多少天？需增加的费用？
2.作业人员优化配置的依据是什么？项目部应依据哪些内容的变化对劳动力进行动态管理？
3.项目部的施工准备包括哪几个方面的准备？应落实哪些资源配置？
4.示意图是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？各工序之间的逻辑关系主要有哪几个？
5.变压器装置空载运行时间是否满足验收要求？项目部整理的技术资料应包含哪些内容？
【参考答案】
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
1.（1）工期为90天。
（2）可压缩工期：4+6+5+5+4=24天。
（3）压缩费用
=2×0.5+4×0.5+1×1.5+6×1.5+5×1+5×1+4×1=27.5万元。
（备注：B：2d；C:4d；E:1d；F:6d；H:5d；J:5d；L:4d）
2.（1）项目所需劳动力的种类及数量；项目进度计划；项目的劳动力资源供应环境。
（2）根据生产任务和施工条件的变化对劳动力进行动态管理。
3.（1）施工准备包括技术准备、资金准备和现场准备。
（2）应落实劳动力和物资配置。
4.（1）变压器交接试验（变压器铁芯及夹件的绝缘电阻测量）。
（2）采用2500V兆欧表。
（3）工序之间的逻辑关系有顺序、平行、交叉。
5.（1）满足要求。
（2）技术资料包括：施工图纸、施工记录、产品合格证说明书、试验报告单。
案例（五）
背景资料：

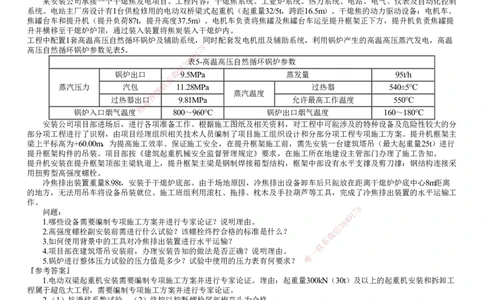

某安装公司承接一个干熄焦发电项目。工程内容：干熄焦系统、工业炉系统、热力系统、电站、电气、仪表及自动化控制
系统。电站主厂房设计有1台供检修用的电动双桥梁式起重机（起重量32/5t，跨距16.5m）。干熄焦的动力驱动设备：电机车、
焦罐台车和提升机（提升负荷87t，提升高度37.5m）。电机车负责将焦罐及焦罐台车运至提升框架正下方，提升机负责焦罐提
升并横移至干熄炉炉顶，通过装入装置将焦炭装入干熄炉内。
工程中配置1套高温高压自然循环锅炉及辅助系统，同时配套发电机组及辅助系统，利用锅炉产生的高温高压蒸汽发电，高温
高压自然循环锅炉参数见表5。 7 8
1
9
4
3
8表5-高温高压自然循环锅炉参数
信
锅炉出口 微9.5MPa 蒸发量 95t/h
系
蒸汽压力 汽包 联 11.28MPa 过热器 540±5℃
题
押 蒸汽温度
过热器出准口 9.81MPa 允许最高工作温度 550℃
精
锅炉入口烟气温度 800～960℃ 锅炉出口烟气温度 160～180℃
安装公司项目部进场后，进行各 项准备工作。根据施工图纸及相关资料，对工程中可能涉及的特种设备及危险性较大的分
部分项工程进行了识别，由项目经理组织相关技术人员编制了项目施工组织设计和分部分项工程专项施工方案。提升机框架主
梁上平标高为+60.00m，为提高施工效率、 保证施工安全，在提升框架施工前，需先安装一台建筑塔吊（最大起重量25t）进行
提升框架构件的吊装。项目部按《建筑起重机 械安全监督管理规定》要求，在施工所在地建设主管部门办理了施工告知。
提升机安装在提升框架顶部主梁轨道上，提升框 架主梁是钢制焊接箱型结构，框架中部设有水平支撑及剪刀撑：钢结构连接采
用扭剪型高强度螺栓。
冷焦排出装置重量8.98t，安装于干熄炉底部。由于场地原因，冷焦排出设备卸车后只能放在距离干熄炉炉底中心8m距离
的地方，无法用吊车将设备吊装就位。施工班组利用滚杠 、拖排、枕木及手拉葫芦等工具，完成了冷焦排出装置的水平运输工
作。
8
问题： 1 7
9
1.哪些设备需要编制专项施工方案并进行专家论证？说明理由 。 8 4
2.高强度螺栓副安装前需进行什么试验？该螺栓终拧合格的标准 是什么？ 信
3
微
3.如何使用背景中的工具对冷焦排出装置进行水平运输？ 系
4.项目部在建筑塔吊安装前，办理安装告知的做法是否正确？说明理 由。 一
联
唯
5.锅炉进行整体压力试验的压力值是多少？试验中使用的压力表有何要求 ？
『参考答案』
1.电动双梁起重机安装需要编制专项施工方案并进行专家论证。理由：起重量300kN（30t）及以上的起重机安装和拆卸工
程属于超危大工程，需要编制专项施工方案并进行专家论证。
2.（1）抗滑移系数试验。（2）终拧以拧断螺栓尾部梅花头为合格。
3.①将设备吊装至拖排滚杠上；②手拉葫芦挂钩固定在建筑物上；③将手拉葫芦钢丝绳挂钩挂在设备上；④通过手拉拉链
配合枕木撬动至指定安装位置。
4.（1）不合理。
（2）理由：背景中的提升机框架主梁上平标高为+60.00m，采用建筑塔吊(最大起重量25t)进行提升框架构件的吊装。该建
筑塔吊，属于特种设备，开工前应当告知当地（市级）特种设备安全监督管理部门。而背景中向建设主管部门告知是不合理
的。
【备注：起重机械：额定起重量大于或者等于3t(或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于
300t/h的装卸桥），且提升高度大于或者等于2m的起重机】
5.（1）11.28MPa×1.25=14.1MPa；
（2）试验用压力表已经校验合格并在检验周期内，其精度不得低于1.6级，表的满刻度值应为被测最大压力的1.5～2倍，
压力表不得少于两块。
