【例题】质量预控方案的表达形式不包括（ ）。
A.文字表达形式
B.数字表达形式
C.表格表达形式
D.预控图表达形式
『正确答案』B
『答案解析』质量预控方案的表达形式有：文字表达形式、表格表达形式、预控图表达形式等三种。
【例题】在不合格物资处置时已经形成半成品或制成品的过程产品应（ ）。
A.及时追回
B.通知业主和监理
C.应组织相关人员进行评审，提出处置措施
D.应联系供货单位提出更换
『正确答案』C
『答案解析』不合格物资处置
①当发现不合格物资时，应及时停止该工序的施工作业或停止材料使用，并进行标识隔离。
②已经发出的材料应及时追回。
③属于业主提供的设备材料应及时通知业主和监理。
④对于不合格的原材料，应联系供货单位提出更换或退货要求。
⑤已经形成半成品或制成品的过程产品，应组织相关人员进行评审，提出处置措施。
【背景资料】
质检员检查底漆喷涂质量后发现，涂层存在大7 8 量的返锈、大面积气泡等质量缺陷，统计数据如下:
1
9
4
序号 缺陷名称 3 8 缺陷点数 占缺陷总数的百分比％
信
1 局部脱皮 微 20 10.0
系
2 大面积气泡 联 29 14.5
题
押
3 返锈准 131 65.5
精
4 流挂 6 3.0
5 针孔 9 4.5
6 漏涂 5 2.5
项目部启动质量问题处理程序，针对产生的质量问题，分析了原因，明确了整改方法，整改措施完善后得以妥善处理，并
按原验收规范进行验收。
【问题】
根据质量员的统计表，按排列图法，将底漆质量分别归纳为A类因素、B类因素和C类因素。
『正确答案』
1）A类因素：返锈、大面积气泡
2）B类因素：局部脱皮 8
7
1
3）C类因素：针孔、流挂、漏涂
4
9
8
本题考查排列图的应用，按照以下步骤进行： 信 3
（1）根据背景中给的缺陷表格，整理新的表格。 微
系
①先把数据按照降序排列（排列图由此而来）。 联
一
②增加“累计百分比”一列，画表格如下图。 唯
序号 缺陷名称 缺陷点数 占总缺陷的百分比 累计百分比
1 返锈 131 65.5％ 65.5％
2 大面积气泡 29 14.5％ 80％
3 局部脱皮 20 10％ 90％
4 针孔 9 4.5％ 94.5％
5 流挂 6 3.0％ 97.5％
6 涂漏 5 2.5％ 100％
（2）根据表格判断
①A类为主要因素：累计频率（0％～80％），故包括返锈、大面积气泡。
②B类为次要因素：累计频率（80％～90％），故包括局部脱皮。
③C类为一般因素：累计频率（90％～100％），故包括针孔、流挂、漏涂。
【背景资料】
某工业安装工程项目，其工程内容包括：工艺管道、设备、电气及自动化仪表安装调试。工程的循环水泵为离心泵，二用
一备。泵的吸入和排出管路上均设置了独立、牢固的支架。泵的吸入口和排出口均设置了变径管，变径管长度为管径差的6
倍。泵的水平吸入管向泵的吸入口方向倾斜，倾斜度为8‰，泵的吸入口前直管段长度为泵吸入口直径的5倍，水泵扬程为
80m。
在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用，漏装和安装位置错误等质量问题（见下图），不符合规
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
范要求，监理工程师要求项目部进行整改。随后上级公司对项目质量检查时发现，项目部未编制水泵安装质量预控方案。
工程的工艺管道设计材质为12CrMo（铬钼合金钢）。在材料采购时，施工地附近钢材市场无现货，只有15CrMo材质钢
管，且规格符合设计要求，由于工期紧张，项目部采取了材料代用。

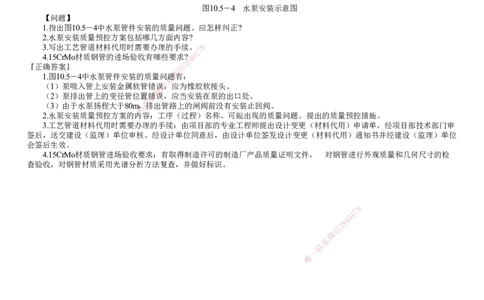

图10.5－4 水泵安装示意图
【问题】
1.指出图10.5－4中水泵管件安装的质量问题。应怎样纠正?
2.水泵安装质量预控方案包括哪几方面内容?
3.写出工艺管道材料代用时需要办理的手续。8
7
1
4.15CrMo材质钢管的进场验收有哪些要求?4 9
8
3
『正确答案』 信
微
1.图10.5－4中水泵管件安装的质量问系题有：
（1）泵吸入管上安装金属软管错误联，应为橡胶软接头。
题
（2）泵排出管上的变径管位置押错误，应当安装在泵的出口处。
准
（3）由于水泵扬程大于80m精，排出管路上的闸阀前没有安装止回阀。
2.水泵安装质量预控方案的内 容：工序（过程）名称、可能出现的质量问题、提出的质量预控措施。
3.工艺管道材料代用时需要办理 的手续：由项目部的专业工程师提出设计变更（材料代用）申请单，经项目部技术部门审
签后，送交建设（监理）单位审核。经设计单位同意后，由设计单位签发设计变更（材料代用）通知书并经建设（监理）单位
会签后生效。
4.15CrMo材质钢管进场验收要求：有取 得制造许可的制造厂产品质量证明文件， 对钢管进行外观质量和几何尺寸的检
查验收，对钢管材质采用光谱分析方法复查，并 做好标识。
8
1
7
9
8
4
信
3
微
系
联
一
唯
