第8章 施工质量管理
1、施工单位导致工程质量问题的错误行为
施工前策划不到位，没有完善的质量保证措施；关键过程识别或质量控制点设置不正确；承担施工任务的人员不
具备相关知识，不能胜任工作；未交底或交底内容不正确、不完善；未给作业人员提供适宜的作业指导文件；检
验制度不严密，质量控制不严格；监视和测量设备管理不善或失准；未按照工程设计要求对设备及材料进行检验；
发现质量问题时，没有分析原因；相关人员缺乏质量意识、责任感以及违规作业等等。
第8章 施工质量管理

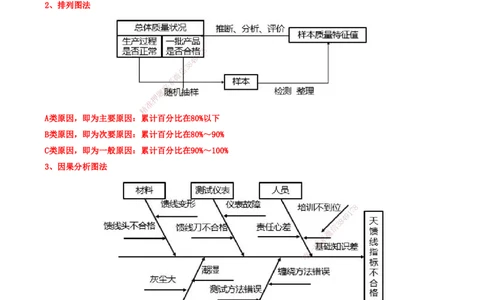

2、排列图法
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
A类原因，即为主要原因：累计百分比在80%以下
B类原因，即为次要原因：累计百分比在80%～90%
C类原因，即为一般原因：累计百分比在90%～100%
3、因果分析图法
8
7
1
9
4
8
3
信
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

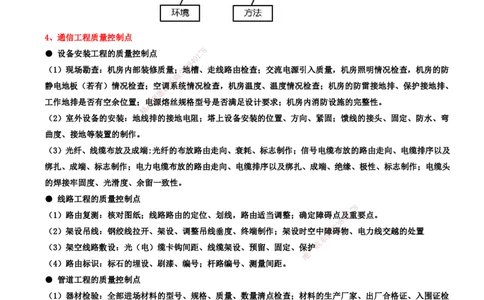

4、通信工程质量控制点
8
● 设备安装工程的质量控制点 1 7
9
4
8
3
（1）现场勘查：机房内部装修质量；信地槽、走线路由检查；交流电源引入质量，机房照明情况检查，机房的防
微
系
静电地板（若有）情况检查；空联调系统情况检查，机房温度、温度情况检查；机房的防雷接地排、保护接地排、
题
押
工作地排是否有空余位置；准电源熔丝规格型号是否满足设计要求；机房内消防设施的完整性。
精
（2）室外设备的安装：地线 排的接地电阻；塔上设备安装的位置、方向、紧固；馈线的接头、固定、防水、弯
曲度、接地等装置的制作。
（3）光纤、线缆布放及成端:光纤的布 放路由走向、衰耗、标志制作；信号电缆布放的路由走向、电缆排序以及
绑扎、成端、标志制作；电力电缆布放的 路由走向、电缆排序以及绑扎、成端、绝缘、极性、标志制作；电缆头
的焊接牢固度、光滑度、余留一致性。
● 线路工程的质量控制点
8
（1）路由复测：核对图纸；线路路由的定位、划线， 路由适当调整；确定障碍点及9 1
7
重要点。
8
4
信
3
（2）架设吊线：钢绞线拉开、架设、调整吊线垂度、终端制 作；架设时空中微障碍物、电力线交越的处置
系
（3）架空线路敷设：光（电）缆卡钩间距、线缆架设、预留、 固定、保一护
联
唯
（4）路由标识：标石的埋设、刷漆、编号；杆路编号、测量间距。
● 管道工程的质量控制点
（1）器材检验：全部进场材料的型号、规格、质量、数量清点检查；材料的生产厂家、出厂合格证、入围证检
查核对。
（2）竣工资料：竣工资料的内容完整性、外观整洁度；数据准确性、与实物相符性；竣工图的线型、比例、标
注、图形符号、图衔等；图纸上参照物的选定。
5、直埋光缆线路工程常见质量事故的预防措施
1.直埋光缆埋深不符合要求的预防措施：缆沟开挖深度严格按照设计要求和有关验收标准执行；放缆前应清理沟
底杂物，全面检查沟底深度，重点检查沟、坎等特殊点沟底的深度，并保持沟底平整；光缆应顺直地贴在沟底；
回填土应满足规范要求。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.光缆敷设时打结扣的预防措施：敷设光缆时，应严格按施工操作规程进行；配备必要的放缆机具；按照规范要
求盘好"∞"形；根据不同的施工环境配备足够的敷缆人数；控制好放缆的速度；在关键点要安排有丰富经验的人
员具体负责；保证光缆在现场指挥人员的视线范围以内。
3.光纤接头衰耗大、纤芯在接头盒中摆放不整齐、接头盒安装工艺不符合要求的预防措施：对从事光纤接续的技
术人员应进行技术培训和示范，使其熟练掌握接续、安装要领；对切割刀、光纤接续设备和光时域反射仪（OTDR）
进行维护和校准，满足施工需要；按接头盒说明书的要求盘纤，并保证光纤的曲率半径满足规范要求；现场环境
的温度、洁净度应满足接续要求。
4.光缆对地绝缘不合格的预防措施：在光缆敷设和回填土时应避免光缆外皮损伤，接头盒必须按工艺要求封装严
密。

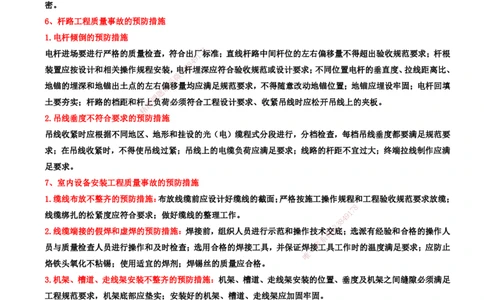

6、杆路工程质量事故的预防措施
1.电杆倾倒的预防措施
8
电杆进场要进行严格的质量检查，符合出1厂7标准；直线杆路中间杆位的左右偏移量不得超出验收规范要求；杆根
9
4
8
3
装置应按设计和相关操作规程安装，电信杆埋深应符合验收规范或设计要求；不同位置电杆的垂直度、拉线距离比、
微
系
地锚的埋深和地锚出土点的左右联偏移量均应满足规范要求，不得随意改动地锚位置；地锚应埋设牢固；电杆回填
题
押
土要夯实；杆路的档距和杆准上负荷必须符合工程设计要求、收紧吊线时应松开吊线上的夹板。
精
2.吊线垂度不符合要求的预 防措施
吊线收紧时应根据不同地区、地形和挂设的光（电）缆程式分段进行，分档检查，每档吊线垂度都要满足规范要
求；在吊线收紧时，不得使吊线过紧； 吊线上的电缆负荷应满足要求；线路的杆距不宜过大；终端拉线制作应满
足要求。
7、室内设备安装工程质量事故的预防措施
1.缆线布放不整齐的预防措施：布放线缆前应设计好 缆线的截面；严格按施工操作规程和工程验收规范要求放缆；
8
线缆绑扎的松紧度应符合要求；做好缆线的整理工作。 9 1
7
8
4
信
3
2.线缆端接的假焊和虚焊的预防措施：焊接前，组织人员进 行示范和操作技术微交底；选派有经验和合格的操作人
系
员与质量检查人员进行操作和及时检查；选用合格的焊接工具， 并保证焊一接
联
工具工作时的温度满足要求；应防止
唯
烙铁头氧化不粘锡；使用适宜的焊剂；焊锡丝的质量应合格。
3.机架、槽道、走线架安装不整齐的预防措施：机架、槽道、走线架安装的位置、垂度及机架之间缝隙必须满足
工程规范要求，机架底部应垫实；安装好的机架、槽道、走线架应加固牢固。
4.光纤布放盘留不规范的预防措施:光纤应布放在光纤槽道内;出槽道应采用蛇皮管缠绕保护;不得使用扎带直接
捆绑光纤;多余长度的光纤应统一盘留在合适位置，曲率半径不小于 30mm。
8、室内设备安装工程质量事故的预防措施
1.天线随风左右摇摆的预防措施：固定在天线支撑杆架上的天线要按说明书要求加固牢固；天线支架的螺钉及固
定天线的螺丝均应紧固。
2.室外馈线受潮、损耗变大的预防措施：要严格按操作规程和操作工艺对馈线接头进行防水处理，如在接头处缠
防水胶带时必须由下而上缠绕，使接头防水可靠。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.馈线接口处断裂的预防措施：馈线接口应自然对齐不得强行受力使其扭曲。
4.天线方位角（方向）误差较大的预防措施：应用罗盘或场强仪测定，准确定位，调整天线支撑架位置，固定牢
固。
5.防雷措施不到位的预防措施：天、馈线的避雷设施必须按工程设计要求安装，接地装置的电阻值必须经检验合
格。
9、项目部采取的质量控制措施
关键过程指对工程最终质量起重大影响或者施工难度大、质量易波动的过程（或工序）。
1.制定相应的控制措施
2.进行技术交底
3.落实“三检”制度
4.确保测量设备处于良好状态
8
5.对不合格项制定纠正或预防措施 1 7
9
4
8
3

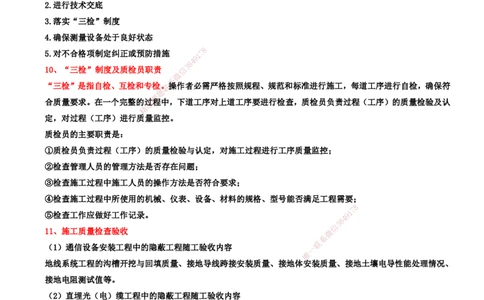

10、“三检”制度及质检员职责 信
微
系
“三检”是指自检、互检和专检联。操作者必需严格按照规程、规范和标准进行施工，每道工序进行自检，确保符
题
押
合质量要求。在一个完整的准过程中，下道工序对上道工序要进行检查，质检员负责过程（工序）的质量检验及认
精
定，对过程（工序）进行质 量监控。
质检员的主要职责是：
①质检员负责过程（工序）的质量检 验与认定，对施工过程进行工序质量监控；
②检查管理人员的管理方法是否存在问题 ；
③检查施工过程中施工人员的操作方法是否符合要求；
④检查施工过程中所使用的机械、仪表、设备、材 料的规格、型号能否满足工程需要；
8
⑤检查工作应做好工作记录。 9 1
7
8
4
信
3
11、施工质量检查验收 微
系
（1）通信设备安装工程中的隐蔽工程随工验收内容 一
联
唯
地线系统工程的沟槽开挖与回填质量、接地导线跨接安装质量、接地体 安装质量、接地土壤电导性能处理情况、
接地电阻测试值等。
（2）直埋光（电）缆工程中的隐蔽工程随工验收内容
路由位置、埋深及沟底处理、光（电）缆与其他设施的间距、缆线的布放、排流线的埋设、引上管及引土缆的安
装质量、沟坎加固等保护措施的质量、保护和防护设施的规格数量和安装地点及安装质量、接头装置的安装位置
及安装质量、回填土的质量等。
（3）架空光（电）缆中的隐蔽工程随工验收内容
电杆杆洞、拉线坑深度、拉线下把的制作、接头装置的安装及保护、防雷地线的埋设深度等。
12、通信线路工程施工质量初步验收
安装工艺抽查比例为10%左右。抽查项目包括：路由走向及敷设位置；埋式路段的保护、标志牌，标石的安装位
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
置、规格、符号和编号、面向等；架空光（电）缆安装质量、接头盒及预留光缆安装，杆路与其他建筑物的间距
及电杆避雷线安装等；管道光（电）缆安装质量、接头盒及余留光缆安装、光缆与子管的标识；局内光（电）缆
走向、光缆余留长度、ODF架安装质量、光（电）缆标志；ODF架上光缆的接地。
