案例（一） （组织设计、工业电气、资源管理）
【背景资料】某施工单位承建一安装工程，项目地处南方，正值雨季。项目部进场
后，编制施工进度计划、施工方案。方案中确定施工方法、工艺要求及质量保证措施等，
并对施工人员进行方案交底。因工期紧张，设备提前到达施工现场。

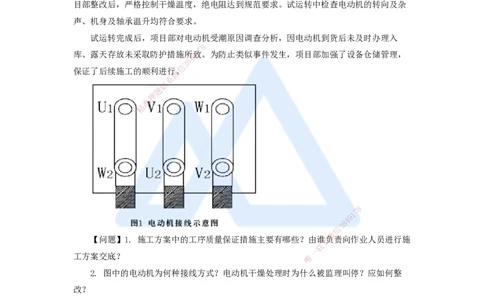

施工人员在循环水泵电动机安装接线时，发现接线盒内有水珠，擦拭后进行接线（如
图）
项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满足要求，
采用电流加热干燥法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。项
目部整改后，严格控制干燥温度，绝电阻达到规范要求。试运转中检查电动机的转向及杂
声、机身及轴承温升均符合要求。
试运转完成后，项目部对电动机受潮原因调查分析，因电动机到货后未及时办理入
8
7
库、露天存放未采取防护措施所9 1致。为防止类似事件发生，项目部加强了设备仓储管理，
4
8
3
信
保证了后续施工的顺利进行微。
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
【问题】1. 施工方案中的工序质量保证措施主要有哪些？由谁系负责向作业人员进行施
联
一
工方案交底？ 唯
2. 图中的电动机为何种接线方式？电动机干燥处理时为什么被监理叫停？应如何整
改？
3. 电动机试运转中还应检查哪些项目？如何改变电动机的转向？
4. 到达现场的设备在检查验收合格后应如何管理？只能露天保管的设备应采取哪些措
施？
【问题】1. 施工方案中的工序质量保证措施主要有哪些？由谁负责向作业人员进行施
工方案交底？
（1）质量保证措施包括制定工序控制点，明确工序质量控制方法。
（2）施工方案的编制人员应向施工作业人员进行施工方案交底。
1H420050 机电工程施工组织设计
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1H420052 施工方案的编制要求
四、施工方案的编制内容及要点
2. 施工方案的编制要点
（1）质量安全环境保证措施：质量保证措施包括制定工序控制点，明确工序质量控制
方法等；安全环境保证措施包括危险源和环境因素的辨识，确定重大危险源和重要环境因
素，并制定相应的预防与控制措施。
1H420054 施工组织设计的实施
三、施工方案交底
1. 工程施工前，施工方案的编制人员应向施工作业人员进行施工方案交底。除分项、
专项工程的施工方案需进行技术交底外，涉及“四新”技术（新产品、新材料、新技术、
新工艺即）以及特殊环境、特种作业等也必须向施工作业人员交底。
8
7
2. 图中的电动机为何种接线9 1方式？电动机干燥处理时为什么被监理叫停？应如何整
4
8
3
信
改？ 微
系
联
题
押
准
精

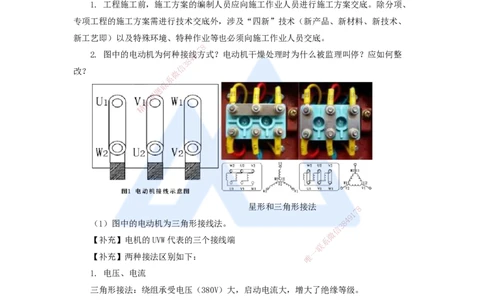

星形和三角形接法 8
1
7
9
（1）图中的电动机为三角形接线法。 8
4
信
3
微
【补充】电机的UVW代表的三个接线端 系
联
一
【补充】两种接法区别如下： 唯
1. 电压、电流
三角形接法：绕组承受电压（380V）大，启动电流大，增大了绝缘等级。
星型接法：绕组承受电压（220V）低，降低绝缘等级，降低了启动电流。缺点是电机
功率减小。
2. 功率
三角形接法电机功率较高。星形接法电机功率较低。
所以，小功率电机4KW以下的大部分采用星形接法，大于4KW的采用三角形接法。
2. 电动机干燥处理时为什么被监理叫停？应如何整改？
电动机干燥处理时用水银温度计测量温度不正确。
干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1H413022 电机安装与调试技术
二、电动机的安装技术
（一）电动机安装前的检查 3. 电动机的干燥
（3）电动机干燥时注意事项：
4）干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电
偶。
8
7
1

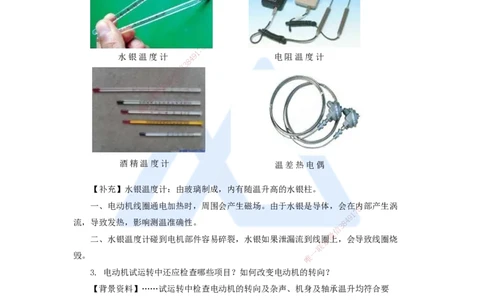

水银温度计 4 9 电阻温度计
8
3
信
微
系
联
题
押
准
精
酒精温度计 温差热电偶
【补充】水银温度计：由玻璃制成，内有随温升高的水银柱。
一、电动机线圈通电加热时，周围会产 生磁场。由于水银是导体，会在
8
内部产生涡
1
7
9
流，导致发热，影响测温准确性。 8 4
信
3
微
二、水银温度计碰到电机部件容易碎裂，水银如 果泄漏流到线系圈上，会导致线圈烧
联
一
毁。 唯
3. 电动机试运转中还应检查哪些项目？如何改变电动机的转向？
【背景资料】……试运转中检查电动机的转向及杂声、机身及轴承温升均符合要
求。……
3. （1）试运转中还应检查
1）换向器、滑环及电刷的工作情况正常；
2）振动（双振幅值）不应大于标准规定值；
3）电动机第一次启动一般在空载情况下进行，空载运行时间为2h，并记录电动机空
载电流。
绕线式异步电动机转子结构示意图
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1H413020 电气工程安装技术
1H413022 电机安装与调试技术

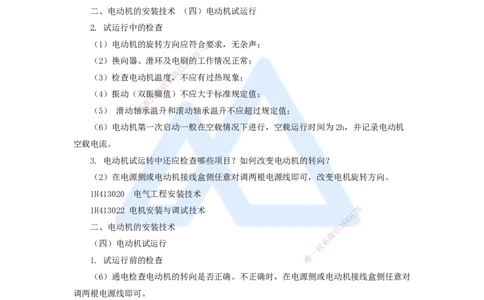

二、电动机的安装技术 （四）电动机试运行
2. 试运行中的检查
（1）电动机的旋转方向应符合 要求，无杂声；
8
7
1
9
（2）换向器、滑环及电刷8 4的工作情况正常；
3
信
微
（3）检查电动机温度系，不应有过热现象；
联
题
（4）振动（双振押幅值）不应大于标准规定值；
准
精
（5） 滑动轴承温升和滚动轴承温升不应超过规定值；
（6）电动机第一次启动一般在空载情况下进行，空载运行时间为2h，并记录电动机
空载电流。
3. 电动机试运转中还应检 查哪些项目？如何改变电动机的转向？
（2）在电源侧或电动机接线盒侧任意对调两根电源线即可，改变电机旋转方向。
1H413020 电气工程安装技术
1H413022 电机安装与调试技术
1
7 8
9
8
4
二、电动机的安装技术 信 3
微
（四）电动机试运行
系
联
一
1. 试运行前的检查 唯
（6）通电检查电动机的转向是否正确。不正确时，在电源侧或电动机接线盒侧任意对
调两根电源线即可。
4. 到达现场的设备在检查验收合格后应如何管理？只能露天保管的设备应采取哪些措
施？
（1）及时办理入库手续。对所到设备，分别储存，进行标识。
（2）露天保管的设备应经常检查，采取防雨、防风措施。
1H420060 机电工程施工资源管理
1H420063 工程设备管理要求
四、设备出、入库及仓储管理
1. 设备仓储管理
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（1）及时办理入库手续。对所到设备，分别储存，进行标识。对保管在露天的设备应
经常检查，采取防雨、防风措施。
