P12～22 1.2 机电工程常用设备

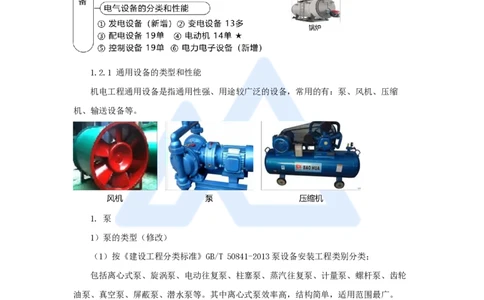

1.2.1 通用设备的类型和性能
机电工程通用设备是指通用性强、用途较广泛的设备，常用的有：泵、风机、压缩
机、输送设备等。
1. 泵
1）泵的类型（修改）
（1）按《建设工程分类标准》GB/T 50841-2013泵设备安装工程类别分类；
包括离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮
油泵、真空泵、屏蔽泵、潜水泵等。其中离心式泵效率高，结构简单，适用范围最广。
（2）按泵的工作原理和结构形式分类
1
www.haixue.com嗨学网 | 职业价值点亮者

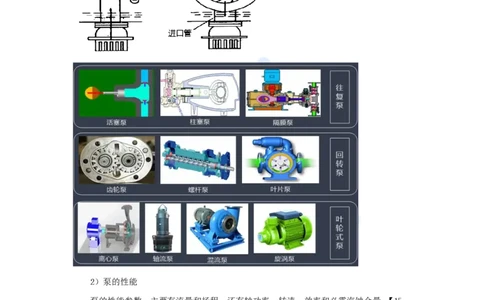

① 容积式泵。按运动部件运动方式的不同分为往复泵和回转泵两类，往复泵有活塞
泵、柱塞泵和隔膜泵等；回转泵有齿轮泵、螺杆泵和叶片泵等。
② 叶轮式泵。按泵的叶轮和流道结构特点的不同，叶轮式泵分为离心泵、轴流泵、混
流泵和旋涡泵等。
2）泵的性能
泵的性能参数：主要有流量和扬程，还有轴功率、转速、效率和必需汽蚀余量。【15
年案例】
2
www.haixue.com嗨学网 | 职业价值点亮者
【补充】汽蚀余量
泵在工作时液体在叶轮的进口处，因存在一定的真空压力，会引起液体汽化，汽化的
气泡在液体质点的撞击运动下叶轮等金属表面产生剥落，从而破坏叶轮等金属，此时真空
压力叫汽化压力，气蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余
能量。单位为米液柱。
例如：
某水泵必需汽蚀余量为1.45M。是说这个泵的吸入口的压力要大于1.45M液柱的压
力，才不会发生汽蚀现象。

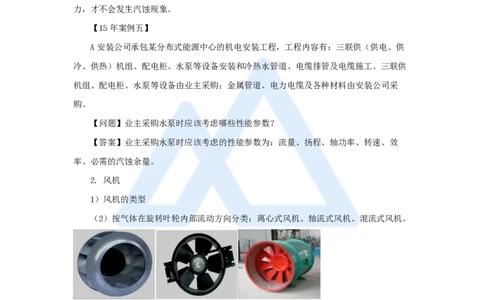

【15年案例五】
A安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供
冷、供热）机组、配电柜、水泵等设备安装和冷热水管道、电缆排管及电缆施工。三联供
机组、配电柜、水泵等设备由业主采购；金属管道、电力电缆及各种材料由安装公司采
购。
【问题】业主采购水泵时应该考虑哪些性能参数？
【答案】业主采购水泵时应该考虑的性能参数为：流量、扬程、轴功率、转速、效
率、必需的汽蚀余量。
2. 风机
1）风机的类型
（2）按气体在旋转叶轮内部流动方向分类：离心式风机、轴流式风机、混流式风机。
3
www.haixue.com嗨学网 | 职业价值点亮者
（3）按结构形式分类：单级风机、多级风机。

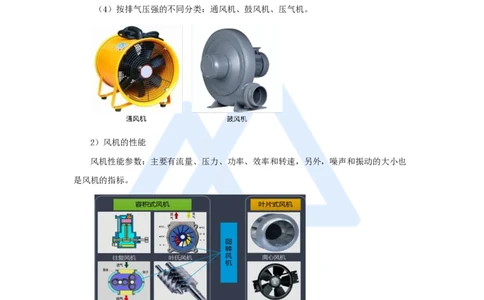

（4）按排气压强的不同分类：通风机、鼓风机、压气机。
2）风机的性能
风机性能参数：主要有流量、压力、功率、效率和转速，另外，噪声和振动的大小也
是风机的指标。
3. 压缩机
1）压缩机的类型（修改）
（3）按照压缩气体方式分类：容积式压缩机和动力式压缩机两大类。容积式压缩机可
分为往复式（活塞式、膜式）压缩机和回转式（滑片式、螺杆式、转子式）压缩机。动力
式压缩机可分为轴流式压缩机、离心式压缩机和混流式压缩机。
（4）按压缩次数分类：单级压缩机、两级压缩机、多级压缩机。
4
www.haixue.com嗨学网 | 职业价值点亮者
3. 压缩机
（5）按气缸的布置方式分类：W型压缩机、扇形压缩机、M型压缩机、H型压缩机。
2）压缩机的性能
压缩机的性能参数主要包括容积、流量、吸气压力、排气压力、工作效率、输入功
率、输出功率、性能系数等。
4. 输送设备（修改）
1）输送设备的类型【21年多选】
（1）有挠性牵引件的输送设备类型：带式输送机、链板输送机、刮板输送机、埋刮板
输送机、小车输送机、悬挂输送机、斗式提升机、气力输送设备等。
（2）无挠性牵引件的输送设备类型：螺旋输送机、滚柱输送机、气力输送机等。
5
www.haixue.com嗨学网 | 职业价值点亮者
有挠性牵引件的输送设备
无挠性牵引件的输送设备
【21年多选】下列输送机中，具有挠性牵引件的有（ ）。
A. 带式输送机
B. 刮板输送机
C. 悬挂输送机
D. 小车输送机
E. 螺旋输送机（无挠性）
【答案】ABCD
