环球网校一级建造师《公路工程管理与实务》新考纲精讲
5.2 交通机电工程
【知识点清单】
✎交通机电工程主要构成与功能
✎交通机电工程主要设施施工技术要求
【知识点】交通机电工程主要构成与功能
一、监控系统的主要构成与功能
1.监控系统的管理体制
省域内高速公路监控系统设有一个省级监控中心，在一条路段的管理公司内设一个路段监控分中
心，对本路的交通监控设施直接进行集中管理；在路监控分中心下可以设几个基层监控单元（包括隧
道或桥梁管理站、监控所等），对特长隧道、特大桥或一定范围内的交通监控设施进行管理，构成三
级管理架构。

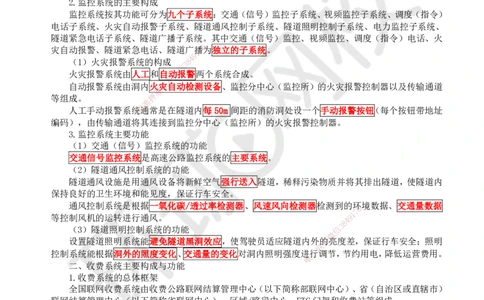

2.监控系统的主要构成
监控系统按其功能可分为九个子系统：交通（信号）监控子系统、视频监控子系统、调度（指令）
电话子系统、火灾自动报警子系统、隧道通风控制子系统、隧道照明控制子系统、电力监控子系统、
隧道紧急电话子系统、隧道广播子系统。其中交通（信号）监控、视频监控、调度（指令）电话、火
8
灾自动报警、隧道紧急电话、隧道广播7为独立的子系统。
1
9
4
（1）火灾报警系统的构成 8
3
信
火灾报警系统由人工和自动微报警两个系统合成。
系
自动报警系统由洞内火联灾自动检测设备、监控分中心（监控所）的火灾报警控制器以及传输通道
题
等组成。 押
准
精
人工手动报警系统通常是在隧道内每50m 间距的消防洞处设一个手动报警按钮（每个按钮带地址
编码），由传输通道将其连接到监控分中心（监控所）的火灾报警控制器。
3.监控系统主要功能
（1）交通（信号）监控系统的功能
交通信号监控系统是高速公路监控系统的主要系统。
（2）隧道通风控制系统的功能
隧道通风设施是用通风设备将新鲜空气强行送入隧道，稀释污染物质并将其排出隧道，使隧道内
保持良好的卫生环境和能见度，保证行车安全。
通风控制系统是根据一氧化碳/透过率检测器、风速风向检测器检测到的环境数据、交通量数据
8
7
1
等控制风机的运转进行通风。 9
4
8
3
（3）隧道照明控制系统的功能 信
微
设置隧道照明系统能避免隧道黑洞效应，使驾驶员适应隧道内外的系亮度差，保证行车安全；照明
联
控制系统能根据洞外的照度变化、交通量的变化对洞内照明强度进一行调节，节约用电，降低运营费用。
唯
二、收费系统主要构成与功能
1.收费系统的总体框架
全国联网收费系统由收费公路联网结算管理中心（以下简称部联网中心）、省（自治区或直辖市）
联网结算管理中心（以下简称省联网中心）、区域/路段中心、ETC门架和收费站等组成。
2.ETC车道的构成
ETC车道由车道控制机、车辆检测器、高清摄像机、ETC路侧单元RSU和天线、自动栏杆、信息
显示屏、收费终端（显示器、键盘）、非接触式IC卡读写器、票据打印机（出口）、报警设备、车
道信号灯、雨棚信号灯、配电盘、接地装置以及相应车道软件等组成。
三、供配电及照明系统的主要构成与功能
1.供配电系统的主要构成
通常公路供配电系统主要由10kV电源线路、变配电所、供配电线路、低压配电箱和接地系统等
构成。
2.照明系统的构成
公路照明系统一般由低压电源线、配电箱（包括低压开关）、低压配电线、灯杆、光源和灯具组
成。
扫码关注更多内容
第 1 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
照明方式可以分为一般照明、局部照明和混合照明；照明种类可以分为正常照明和应急照明。
【例题·多选】ETC入口车道的配备设备有（ ）。【2020】
A.车道控制器
B. OBU（车载单元）
C. RSU（路侧单元）
D.自动栏杆
E.车辆检测器
【答案】ACDE
【解析】ETC车道由车道控制机、车辆检测器、高清摄像机、ETC路侧单元RSU和天线、自动栏
杆、信息显示屏、收费终端（显示器、键盘）、非接触式IC卡读写器、票据打印机（出口）、报警
设备、车道信号灯、雨棚信号灯、配电盘、接地装置以及相应车道软件等组成。
【例题·单选】公路照明系统由灯杆、配电箱、灯具和（ ）组成。【2022】
A.高压电源线
B.继电保护装置
C.光源
D.高压配电线
【答案】C 8
7
1
【解析】公路照明系统一般由低4 9压电源线、配电箱（包括低压开关）、低压配电线、灯杆、光源
8
3
和灯具组成。 信
微

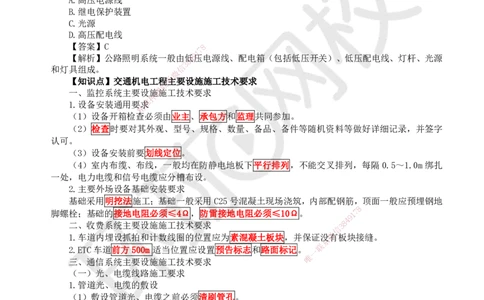

【知识点】交通机电工程系主要设施施工技术要求
联
一、监控系统主要设施题施工技术要求
押
1.设备安装通用要求准
精
（1）设备开箱检查 必须由业主、承包方和监理共同参加。
（2）检查时要对其外观、型号、规格、数量、备品、备件等随机资料等做好详细记录，并签字
认可。
（3）设备安装前要划线定位 。
（4）室内布缆、布线，一般均在 防静电地板下平行排列，不能交叉排列，每隔0.5～1.0m绑扎
一处，电力电缆和信号电缆应分槽布设。
2.主要外场设备基础安装要求
基础采用明挖法施工；基础一般采用C25 号混凝土现场浇筑，内部配钢筋，顶面一般应预埋钢地
8
脚螺栓；基础的接地电阻必须≤4Ω，防雷接地电 阻必须≤10Ω。 1 7
9
二、收费系统主要设施施工技术要求
信
3 8
4
1.车道内埋设抓拍和计数线圈的位置应为素混凝土 板块，并保证没微有板块接缝。
系
2.ETC车道前方500m 适当位置应设置预告标志和路面 标记。一
联
唯
三、通信系统主要设施施工技术要求
（一）光、电缆线路施工要求
1.管道光、电缆的敷设
（1）敷设管道光、电缆之前必须清刷管孔。
（2）子管敷设
子管在两人（手）孔间的管道段应无接头。
子管管孔应按设计要求封堵。
（3）光、电缆敷设
1）敷设光缆时的牵引力应符合设计要求，在一般情况下不宜超过2000kN。敷设电缆时的牵引力
应小于电缆允许拉力的80％。
2）敷设管道光、电缆时应以石蜡油、滑石粉等作为润滑剂，严禁使用有机油脂。
3）光缆的曲率半径必须大于光缆直径的 20倍，电缆的曲率半径必须大于电缆直径的 15倍。
4）以人工方法牵引光缆时，一次牵引长度一般不大于1000m。
5）光缆绕“8”字敷设时，其内径应不小于2m。
6）按要求堵塞光、电缆管孔，光、电缆端头应做密封防潮处理，不得浸水。
扫码关注更多内容
第 2 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2.光、电缆接续和电缆成端
（1）光缆接续
光纤接续宜采用熔接法，接续完成并测试合格后立即做增强保护措施。增强保护方法采用热缩管
法、套管法和 V形槽法。
（2）光缆接头
管道光缆接头安装在人孔正上方的光缆接头盒托架上，接头余缆紧贴人孔壁或人孔搁架，盘成“O”
形圈，并用扎线固定。“O”形圈的曲率半径不小于光缆直径的20倍。
（3）电缆成端
进局电缆在托架上应排放整齐，不重叠、不交叉、不上下穿越或蛇行。
成端电缆接头的芯线接续，应按“一”字形接续。
（二）通信设备的安装要求
1.敷设电源线

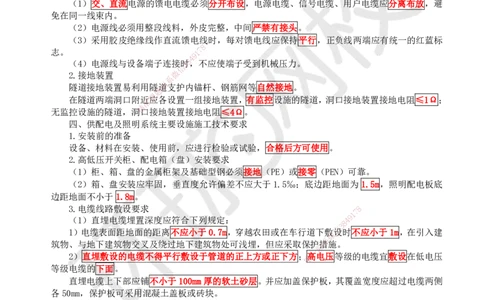

（1）交、直流电源的馈电电缆必须分开布设，电源电缆、信号电缆、用户电缆应分离布放，避
免在同一线束内。
（2）电源线必须用整段线料，外皮完整，中间严禁有接头。
（3）采用胶皮绝缘线作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一的红蓝标
8
志。 1 7
9
4
（4）电源线与设备端子连接时3 8，不应使端子受到机械压力。
信
2.接地装置 微
系
隧道接地装置易利用隧联道支护内锚杆、钢筋网等自然接地。
题
押
在隧道两端洞口附近准应各设置一组接地装置，有监控设施的隧道，洞口接地装置接地电阻≤1Ω；
精
无监控设施的隧道，洞口接地装置接地电阻≤4Ω。
四、供配电及照明系 统主要设施施工技术要求
1.安装前的准备
设备、材料在安装、使用前，应进行检验或试验，合格后方可使用。
2.高低压开关柜、配电箱（盘 ）安装要求
（1）柜、箱、盘的金属柜架及基 础型钢必须接地（PE）或接零（PEN）可靠。
（2）箱、盘安装应牢固，垂直度允许偏差不应大于1.5‰；底边距地面为 1.5m，照明配电板底
边距地面不小于 1.8m。
3.电缆线路敷设要求 8
1
7
9
（1）直埋电缆埋置深度应符合下列规定：
8
4
信
3
1）电缆表面距地面的距离不应小于0.7m，穿越农田或在车行道下敷设时不应小于1m，在引入建
微
系
筑物、与地下建筑物交叉及绕过地下建筑物处可浅埋，但 应采取保护联措施。
一
2）直埋敷设的电缆不得平行敷设于管道的正上方或正下 方；唯高电压等级的电缆宜敷设在低电压
等级电缆的下面。
直埋电缆上下部应铺不小于100mm厚的软土砂层。并应加盖保护板，其覆盖宽度应超过电缆两侧
各50mm，保护板可采用混凝土盖板或砖块。
软土或砂中不应有石块或其他硬质杂物。
（2）管道敷设时，电缆管的内径与穿入电缆外径之比不得小于1.5。每根电缆管的弯头不应超
过三个，直角弯不应超过两个。
（3）三相或单相的交流单芯电缆，不得单独穿于钢管内。
【例题·单选】收费系统施工中，车道内埋设抓拍和计数线圈的位置应为（ ）。【2021】
A.素混凝土板，并保证没有板块接缝
B.钢筋混凝土板横向接缝处
C.连续配筋混凝土板，并保证没有板块接缝
D.预应力混凝土板纵向接缝处
【答案】A
【解析】车道内埋设抓拍和计数线圈的位置应为素混凝土板块，并保证没有板块接缝。
【例题·多选】关于通信系统中管道光、电缆敷设的说法，正确的有（ ）。【2018】
扫码关注更多内容
第 3 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
A.敷设电缆时的牵引力应小于电缆允许拉力的80%
B.敷设管道光、电缆时应以有机油脂、滑石粉作为润滑剂
C.光缆的曲率半径必须大于光缆直径的20倍
D.光缆绕“8”数字敷设时，其内径应不小于2m
E.按要求堵塞光、电缆管孔，光、电缆端头应做密封防潮处理，不得浸水
【答案】ACDE
【解析】敷设光缆时的牵引力应符合设计要求，在一般情况下不宜超过2000kN。敷设电缆时 的
牵引力应小于电缆允许拉力的80%。
敷设管道光、电缆时应以石蜡油、滑石粉等作为润滑剂，严禁使用有机油脂。
光缆的曲率半径必须大于光缆直径的20倍，电缆的曲率半径必须大于电缆直径的15倍。
光缆绕“8”字敷设时其内径应不小于2m。
按要求堵塞光、电缆管孔，光、电缆端头应做密封防潮处理，不得浸水。
