2025环球网校一级建造师《机电工程管理与实务》考点精讲-第17讲
【课前学习建议】
本讲的学习内容如下：
供电干线和配电线路施工技术，重点掌握母线槽安装技术要求、梯架（槽盒）施工技术要求、导
管施工技术要求、导管内穿线和槽盒内导线敷设要求。这部分内容可以结合图形考查案例实操，需要
重点掌握，且能结合实操图形掌握技术要求的内容，灵活运用。
【考点】供电干线和配电线路施工技术（表格删除）（★★★）
【真题分布数据统计】（2015单/2017多/2018案/2020多/2023单）
1.母线槽施工技术（20）
2.梯架（槽盒）施工技术
3.导管施工技术（17、18、23）
4.导管内穿线和槽盒内导线敷设要求（15）
5.室内电缆敷设要求
1.母线槽施工技术

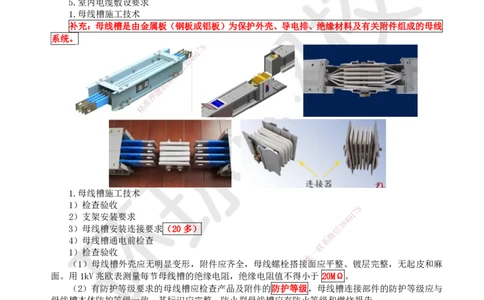

补充：母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线
系统。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1.母线槽施工技术
1）检查验收
8
7
2）支架安装要求 9 1
4
8
3）母线槽安装连接要求（20多） 信 3
微
4）母线槽通电前检查 系
联
1）检查验收 一
唯
（1）母线槽外壳应无明显变形，附件应齐全，母线螺栓搭接面应平整、镀层完整，无起皮和麻
面。用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于 20MΩ。
（2）有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的防护等级应与
母线槽本体防护等级一致，其标识应完整。防火型母线槽应有防火等级和燃烧报告。
2）支架安装要求
（1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；
重力不小于150N/m（≈每米15kg）母线槽应进行抗震设防，设置抗震支架。
扫码关注更多
第 1 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）水平敷设的母线槽，每节不得少于1个支架，距转角0.4~0.6m 处应设置支架，支架固定点
不应设置在母线槽的连接处或分接单元处。
8
7
1
9
4
3
8
信

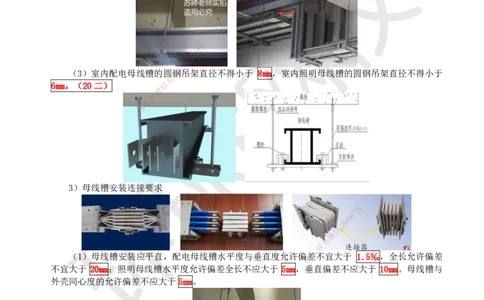

（3）室内配电母线槽的圆微钢吊架直径不得小于 8mm，室内照明母线槽的圆钢吊架直径不得小于
系
6mm。（20二） 联
题
押
准
精
3）母线槽安装连接要求
8
1
7
9
8
4
信
3
微
系
联
一
（1）母线槽安装应平直，配电母线槽水平度与垂直度允 许偏唯差不宜大于 1.5‰，全长允许偏差
不宜大于 20mm；照明母线槽水平度允许偏差全长不应大于 5mm ， 垂直偏差不应大于 10mm。母线槽与
外壳同心度的允许偏差不应大于 5mm。
（2）母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管上方穿
越，如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。
扫码关注更多
第 2 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过 80m，每 50~60m
宜设置伸缩节。

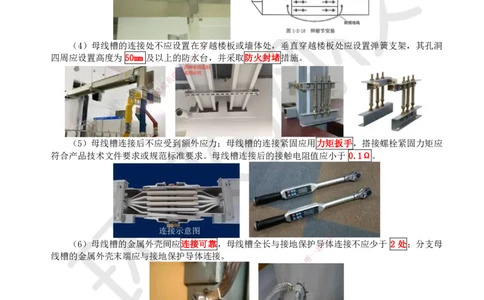

（4）母线槽的连接处不应设置在8穿 越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞
7
1
四周应设置高度为 50mm 及以上的防4 9水台，并采取防火封堵措施。
8
3
信
微
系
联
题
押
准
精
（5）母线槽连接后不应受 到额外应力；母线槽的连接紧固应用力矩扳手，搭接螺栓紧固力矩应
符合产品技术文件要求或规范标准要求。母线槽连接后的接触电阻值应小于 0.1Ω。
8
1
7
9
8
4
信
3
微
（6）母线槽的金属外壳间应连接可靠，母线槽全长 与接地保护导
系
体连接不应少于 2 处；分支母
联
一
线槽的金属外壳末端应与接地保护导体连接。 唯
未设弹簧垫及平垫
4）母线槽通电前检查
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于 0.5MΩ。
（2）分接单元插入时，接地触头应先于相线触头接触，且触头应连接紧密；退出时，接地触头
应后于相线触头脱开，分接单元内开关设备处于断路状态。（始终保持接地）
补充：用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ
2.梯架（槽盒）施工技术
扫码关注更多
第 3 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【课中知识拓展】
补充：
电缆梯架：带有牢固地固定在纵向主支撑组件上的一系列横向支撑构件的电缆支撑物，特点是散
热好，防护差。
8
7
1
9
4
3
8
信

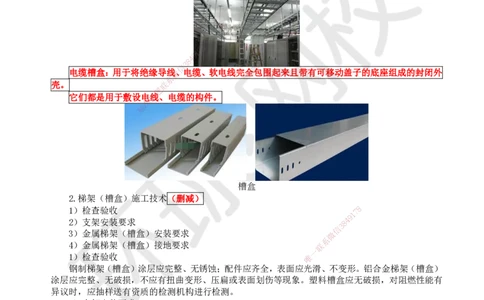

电缆槽盒：用于将绝缘导线微、电缆、软电线完全包围起来且带有可移动盖子的底座组成的封闭外
系
壳。 联
题
它们都是用于敷设电押线、电缆的构件。
准
精
槽盒
2.梯架（槽盒）施工技术（删减）
1）检查验收
1
7 8
9
2）支架安装要求 8 4
信
3
3）金属梯架（槽盒）安装要求 微
系
4）金属梯架（槽盒）接地要求 联
一
1）检查验收 唯
钢制梯架（槽盒）涂层应完整、无锈蚀；配件应齐全，表面 应 光滑、不变形。铝合金梯架（槽盒）
涂层应完整、无破损，不应有扭曲变形、压扁或表面划伤等现象。塑料槽盒应无破损，对阻燃性能有
异议时，应抽样送有资质的检测机构进行检测。
2）支架安装要求
（1）在建筑钢结构构件上不得熔焊支架，且不得热加工开孔。
（2）水平安装的支架间距宜为 1.5~3.0m，垂直安装的支架间距不应大于2m。
采用金属吊架固定时，圆钢直径不得小于 8mm，并应有防晃支架，在分支处或端部 0.3~0.5m 处
应有固定支架。重力不小于150N/m 的梯架（槽盒）应设置抗震支架。
扫码关注更多
第 4 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3）金属梯架（槽盒）安装要求
（1）金属梯架（槽盒）的连接螺栓、与支架的固定螺栓应采用方颈螺栓，螺母应位于梯架（槽
盒）外侧，以避免电缆敷设时螺栓头损伤电缆。金属梯架（槽盒）转弯、分支处宜采用专用连接配件。
（2）梯架（槽盒）穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施，穿越楼板处
的预留洞周边应砌筑防水台。
8
7
1
9
4
4）金属梯架（槽盒）接地要求8
3
信
（1）金属梯架（槽盒）全微长不大于 30m 时，与保护接地导体连接不应少于 2 处；全长大于 30m
系
时，每隔20~30m处应增加一联个接地连接点，终端和起始端均应接地。（22二）
题
押
准
精
（2）非镀锌金属梯架（槽盒） 之间连接的两端应跨接保护联接导体，保护联接导体的截面应符
合设计要求。镀锌金属梯架（槽盒）之 间不跨接保护联接导体时，连接板每端不应少于 2个有防松螺
帽或防松垫圈的连接固定螺栓。
8
1
7
9
8
4
信
3
微
系
联
一
3.导管施工技术 唯
1）导管进场验收
2）支架安装要求
3）金属导管敷设要求（17多）
4）金属导管接地要求
5）塑料导管敷设要求
6）柔性导管敷设要求（18案、23单）
2）支架安装要求（同梯架、槽盒）
（1）导管采用金属吊架固定时，圆钢直径不得小于 8mm，并应设置防晃支架。（22二）
在距离箱（盒）、分支处、端部 0.3~0.5m 处应设置固定支架。内径不小于 60mm 的导管应设置抗
扫码关注更多
第 5 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
震支架。
3）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于 2mm 的钢导管，不得采用套
管熔焊连接。
镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
8
7
1
9
4
3
8
信
（3）导管的弯曲半径 微
系
联
题
押
准
精
明配导管的弯曲半径不宜小于 管外径的 6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜
小于管外径的 4倍。
8
1
7
9
8
4
信
3
微
系
埋设于混凝土内的导管弯曲半径不宜小于管外径的 6 倍，当埋于联地下时，其弯曲半径不宜小于管
一
外径的 10倍。 唯
总结：
明配——弯曲半径不宜小于管外径的6倍；4倍（一个）
暗配——弯曲半径不应小于管外径的6倍；10倍（地下）
（4）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于 15mm。
扫码关注更多
第 6 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
墙体暗配管，整齐美观，埋设深度满足规范要求
（5）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为 30~50mm，
导管穿越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
4）金属导管接地要求
8
（1）非镀锌钢导管采用螺纹连接1 7时，连接处的两端应焊接保护联结导体，保护联结导体宜为圆
9
4
钢，且直径不应小于 6mm，搭接长3度8应为圆钢直径的 6倍。（23案二）
信
微
系
联
题
押
准
精
（2）镀锌钢导管、可弯曲金属导管和 金属柔性导管连接处的两端宜采用专用接地卡固定保护联
结导体；保护联结导体应为截面不小于 4mm2铜 芯软导线。
8
1
7
9
8
4
信
3
微
系
联
一
唯
5）塑料导管敷设要求
（2）当塑料导管在墙体上剔槽埋设时，应采用强度等级不小于 M10 的水泥砂浆抹面保护，且砂
浆厚度不应小于 15mm。（新增）
6）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，
在照明工程中不宜大于1.2m。（18案）
扫码关注更多
第 7 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头，柔性导管与刚性导管无
专用接头可用时，可使用接线盒过渡连接。
（3）金属柔性导管不应作为保护导体的接续导体。
8
7
1
9
4
8
信
3
4.导管内穿线和槽盒内导线微敷设要求
系
1）导管内穿线要求 联
题
押
（1）绝缘导线穿入金属导管的管口在穿线前应装设护线口。
准
精
（2）绝缘导线接头不得设置在导管 和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）
的设置位置应便于检修。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）同一交流回路的绝缘导线不应穿于不同金属导管内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
2）槽盒内导线敷设要求
（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
（2）同一槽盒内不宜同时敷设绝缘导线和电缆。
扫码关注更多
第 8 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（3）同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的 40%。控制和信号等
非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的 50%。
5.室内电缆敷设要求
1）电缆检查验收
8
7
1
电缆型号、规格应符合设计要求9；外观应无损伤，当对电缆的外观和密封状态有怀疑时，应进行
4
8
3
受潮判断；外护套有导电层的电信缆，应进行外护套绝缘电阻测试并合格。
微
系
联
题
押
准
精
2）电缆敷设前检查
（1）电缆沟、电缆隧道、电缆排管、电缆井、交叉跨越管道及直埋电缆沟的深度、宽度、弯曲
半径等应符合设计要求。
8
1
7
9
8
4
信
3
微
系
（2）电缆放线架应放置平稳，钢轴的强度和长度应与 电缆盘重
联
量和宽度相适应，敷设电缆的机
一
唯
具应检查并调试正常，电缆盘应有可靠的制动措施。
（3）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；中间接头位
置应避免设置在倾斜处、转弯处、交叉路口、与其他管线交叉处。（18案二）
扫码关注更多
第 9 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3）电缆敷设要求
（1）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得
有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
（2）机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械敷设电
缆的速度不宜超过 15m/min。
8
7
1
9
8
4
3
信 电缆输送机
微
系
联
题
押
准
精
8
1
7
9
电缆牵引机 8 4
信
3
微
系
联
一
唯
（3）并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，其接头
位置宜相互错开。
（4）电缆明敷接头，应用托板托置固定；电缆共通道敷设存在接头时，接头宜采用防火隔板或
防爆盒进行隔离；电力电缆在终端头与接头附近宜留有备用长度。
（5）电缆保护导管的内径应不小于电缆外径的 1.5倍。
扫码关注更多
第 10 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
保护管内的电缆
交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内，固定用的夹具和支架不应形成闭合磁
路。（通用）
提示：单根导线的周围存在交变磁场，磁场会和钢管发生电磁感应在钢管中产生涡流，导致钢管
发热引起火灾。
8
7
9
1
4
8
3
信
微
系
联
题
押
准
精
（6）电缆出入电缆沟，电气竖井，建筑物，配电（控制）柜、台、箱处以及管子管口处等部位
应采取防火封堵或密封措施。
8
1
7
9
8
4
信
3
【例题·多选】关于建筑电气工程母线槽安装的说 法，正确的有（微 ）。【2020】
系
A.绝缘测试应在母线槽安装前后分别进行 联
一
B.照明母线槽的垂直偏差不应大于10mm 唯
C.母线槽接口穿越楼板处应设置补偿装置
D.母线槽连接部件应与本体防护等级一致
E.母线槽连接处的接触电阻应小于0.1Ω
【答案】ABDE
【解析】（1）母线槽施工程序：检查验收→支架安装→单节母线槽绝缘测试→母线槽安装→插
接单元安装→通电前绝缘测试→送电验收。
（2）母线槽安装应平直，配电母线槽水平度与垂直度允许偏差不宜大于1.5‰，全长允许偏差不
宜大于20mm；照明母线槽水平度允许偏差全长不应大于5mm，垂直偏差不应大于10mm。母线槽与外壳
同心度的允许偏差不应大于5mm。
（3）母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞
四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。
（4）母线槽连接用部件的防护等级应与母线槽本体的防护等级一致。
（5）母线连接的接触电阻应小于0.1Ω。
【例题·单选】关于柔性导管敷设的说法，正确的是（ ）。【2023】
A.柔性导管的长度在动力工程中不宜大于0.9m
扫码关注更多
第 11 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
B.柔性导管的长度在照明工程中不宜大于1.3m
C.柔性导管与电气设备的连接应采用专用接头
D.金属柔性导管可以作为保护导体的接续导体
【答案】C
【解析】柔性导管的长度在动力工程中不宜大于0.8m，A错。照明工程长度不宜大于1.2m，B错。
金属柔性导管不应作为保护导体的接续导体，D错。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
扫码关注更多
第 12 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
