1.1.3 电电气气材材料料的的分分类类及及应应用用
1.导线的分类及应用
导线是用来传送电能和信号的。按其性能、结构和特点可分为裸导线、绝缘导线等。

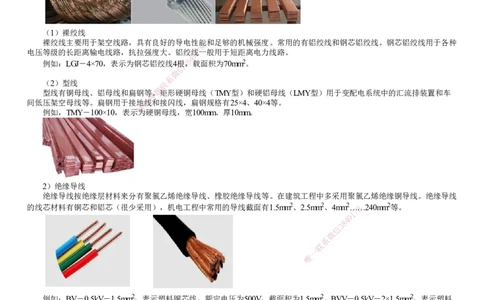

1）裸导线
裸导线没有绝缘层，散热好，可输送较大电流。常用的有圆单线、裸绞线和型线等。
（1）裸绞线
裸绞线主要用于架空线路，具有良好的导电性能 和足够的机械强度。常用的有铝绞线和钢芯铝绞线。钢芯铝绞线用于各种
8
7
电压等级的长距离输电线路，抗拉强度大。铝绞线1一般用于短距离电力线路。
9
4
例如：LGJ－4×70，表示为钢芯铝绞线4根3 8 ，载面积为70mm2。
信
微
系
（2）型线 联
型线有铜母线、铝母线和扁钢等。 题 矩形硬铜母线（TMY型）和硬铝母线（LMY型）用于变配电系统中的汇流排装置和车
押
间低压架空母线等。扁钢用于接地准线和接闪线，扁钢规格有25×4、40×4等。
精
例如，TMY－100×10，表示为硬铜母线，宽100mm、厚10mm。
2）绝缘导线
绝缘导线按绝缘层材料来分有聚氯乙烯绝缘导线、橡胶绝缘导线等。在建筑工程中多采用聚氯乙烯绝缘铜导线。绝缘导线
的线芯材料有铜芯和铝芯（很少采用），机电工程中常用的导线截面有1.5mm2、2.5mm2、4mm2…8…240mm2等。
7
1
9
4
8
3
信
微
系
联
一
唯
例如：BV－0.5kV－1.5mm2，表示塑料铜芯线，额定电压为500V，截面积为1.5mm2。BVV－0.5kV－2×1.5mm2，表示塑料
护套铜芯线，额定电压为500V，2芯，截面积为1.5mm2。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.电缆的分类及应用
电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；按线芯材质分有铜芯和铝芯电缆；按绝缘材料分有纸绝缘
电缆、橡胶绝缘电缆、塑料绝缘电缆等；电缆还分为阻燃电缆和耐火电缆。电缆的结构主要有三个部分，即线芯、绝缘层和保
护层，保护层又分为内保护层和外保护层。
1）电力电缆
电力电缆是用以传输和分配电能的产品。主要用在输变电线路中，工作电流在几十安至几千安，额定电压在220V～500kV
及以上。

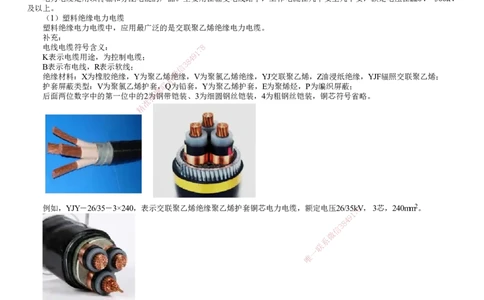

（1）塑料绝缘电力电缆
塑料绝缘电力电缆中，应用最广泛的是交联聚乙烯绝缘电力电缆。
补充：
电线电缆符号含义： 8
7
1
K表示电缆用途，为控制电缆； 4 9
8
B表示布电线，R表示软线； 信 3
微
绝缘材料：X为橡胶绝缘，Y为聚乙烯系绝缘，V为聚氯乙烯绝缘，YJ交联聚乙烯，Z油浸纸绝缘，YJF辐照交联聚乙烯；
护套屏蔽类型：V为聚氯乙烯护套，联Q为铅套，Y为聚乙烯护套，E为聚烯烃，P为编织屏蔽；
题
后面两位数字中的第一位中的2押为钢带铠装、3为细圆钢丝铠装，4为粗钢丝铠装，铜芯符号省略。
准
精
例如，YJY－26/35－3×240，表示交联聚乙烯绝缘聚乙烯 护套铜芯电力电缆，额定电压26/35k8V， 3芯，240mm2。
1
7
9
8
4
信
3
微
系
联
一
唯
（2）阻燃电缆
阻燃电缆是指残焰或残灼在限定时间内能自行熄灭的电缆。根据电缆阻燃材料的不同，阻燃电缆分为含卤阻燃电缆及无卤
低烟阻燃电缆。无卤低烟阻燃电缆燃烧时产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性较低，因此对环境产生的危
害很小。
阻燃电缆分为A、B、C三个类别，A类最高。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃剂，容易吸收空气中的水分（潮解）。潮解的结果是绝缘层的体积电阻
系数大幅下降，由原来的17MΩ/km 可降至0.1MΩ/km。
ZA（B、C）－YJV、WDZA（B、C）－YJFE（温度较高）
（3）耐火电缆
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运 行的电缆。分A（950～1000℃）、B（750～800℃）两种类
别，能持续供电90min。耐火电缆广泛应用于高层建筑、地铁、地下商场、大型电站及重要的工矿企业等有关场所。
耐火电缆在建筑物燃烧时，伴随着水喷淋的情况下，电缆仍可保持线路完整运行。
例如：WDN（A、B）－YJFE，表示无卤低烟（A、B）类耐火辐照交联聚乙烯绝缘聚烯烃护套铜芯电力电缆，可敷设在
对无卤低烟且有耐火要求的室内、隧道中。
当耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或位于油管、油库附近等易燃场所时，应首先选用A类耐火电缆。耐
火电缆大多用作应急电源的供电回路，要求火灾时正常工作。
耐火电缆不能当作耐高温电缆使用。

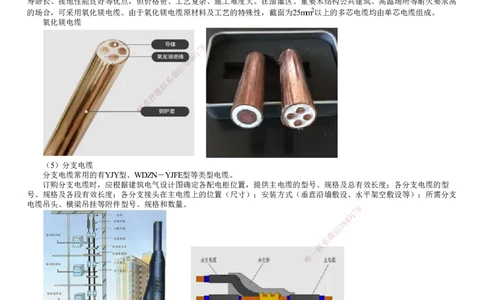

（4）氧化镁电缆
氧化镁电缆是由铜芯、铜护套、氧化镁绝缘材料加工而成的。氧化镁电缆的材料是无机物，铜和氧化镁的熔点分别为
1038℃和2800℃，，防火性能特佳；耐高温（电缆允许长期工作温度达250℃）、防爆、载流量大、防水性能好、机械强度高、
寿命长、接地性能良好等优点，但价格贵、工艺复杂、施工难度大。在油灌区、重要木结构公共建筑、高温场所等耐火要求高
的场合，可采用氧化镁电缆。由于氧化镁电缆原材料及工艺的特殊性，截面为25mm2以上的多芯电缆均由单芯电缆组成。
氧化镁电缆
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（5）分支电缆
分支电缆常用的有YJY型、WDZN－YJFE型等 类型电缆。
订购分支电缆时，应根据建筑电气设计图确定各配 电柜位置，提供主电缆的型号、规格及总有效长度；各分支电缆的型
号、规格及各段有效长度；各分支接头在主电缆上的位置 （尺寸）；安装方式（垂直沿墙敷设、水平架空敷设等）；所需分支
电缆吊头、横梁吊挂等附件型号、规格和数量。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（6）铝合金电缆
电缆的结构形式主要有非铠装和铠装的，带PVC护套和不带PVC护套的，其芯线则采用高强度、抗蠕变、高导电率的铝合
金材料。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
在满足相同导电性能的前提下，铝合金线缆的重量是同样载流量的铜缆的一半，合金铝导体比铜柔韧得多，弯曲性能好，
安装时有更小的弯曲半径，更容易进行端子连接。非嵌装铝合金电力电缆适用于室内、隧道、电缆沟等场所的敷设，不能承受
机械外力；嵌装铝合金电力电缆适用于隧道、电缆沟、竖井或埋地敷设，能承受机械较大的机械外力和拉力。
2）控制电缆
控制电缆按其绝缘层材质，分为聚氯乙烯、聚乙烯和橡胶。其中以聚乙烯电性能最好，可应用于高频线路。控制电缆一般
用于电气控制系统和配电装置的二次系统。二次电路的电流较小，因此芯线截面通常在10mm2以下，控制电缆的线芯多采用铜
导体，其芯线组合有同心式和对绞式。
常用的控制电缆有KVV、KVVP等，主要用于交流500V、直流1000V及以下的控制、信号、保护及测量线路。

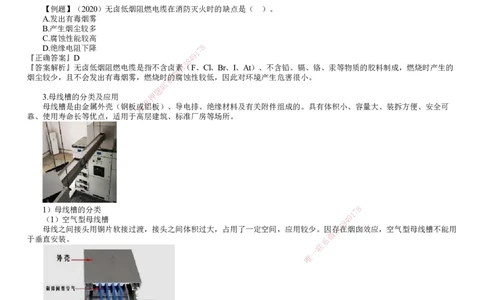

【例题】（2020）无卤低烟阻燃电缆在消防灭火时的缺点是（ ）。
A.发出有毒烟雾
B.产生烟尘较多
C.腐蚀性能较高
D.绝缘电阻下降 7 8
1
『正确答案』D 4 9
8
3
『答案解析』无卤低烟阻燃电缆是指不含卤信素（F、Cl、Br、I、At）、不含铅、镉、铬、汞等物质的胶料制成，燃烧时产生的
微
烟尘较少，且不会发出有毒烟雾，燃烧时系的腐蚀性较低，因此对环境产生危害很小。
联
题
3.母线槽的分类及应用 押
准
母线槽是由金属外壳（钢板精或铝板）、导电排、绝缘材料及有关附件组成的。具有体积小、容量大、装拆方便、安全可
靠、使用寿命长等优点，适用于高 层建筑、标准厂房等场所。
1）母线槽的分类
1
7
8
（1）空气型母线槽
8
4 9
母线之间接头用铜片软接过渡，接头之间体积过大，占用了一 定空间，应用较少。因信存
3
在烟囱效应，空气型母线槽不能用
微
于垂直安装。 系
联
一
唯
（2）紧密型母线槽
紧密型母线槽具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便等优点，可用于树干式供电系
统，在高层建筑中得到广泛应用。
母线的相间气隙小，母线通过大电流时，产生较大的电动力，使磁振荡频率形成叠加状态，可能产生较大的噪声。紧密型
母线槽防潮性能较差，在施工时容易受潮，造成相间绝缘电阻下降。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）高强度母线槽
高强度母线槽外壳做成瓦沟形式，使母线槽机8械 强度增加，解决了大跨度安装无法支撑吊装的问题。母线线间有一定的空
7
1
隙，使导线的温升下降，提高了过载能力，减少9了磁振荡噪声，但它产生的杂散电流及感抗要比紧密式母线槽大得多，相对紧
4
8
密式母线槽，其防潮和散热功能有明显的提信高3。
微
系
联
题
押
准
精
（4）耐火型母线槽
耐火型母线槽外壳防火材料的耐高温应 不低于1100℃，隔热层绝缘材料的耐高温应不低于300℃，耐火时间有60min、
90min、120min、180min，满负荷运行可达8h以上 。耐火型母线槽除应通过CCC认证外，还应有国家认可的检测机构出具的型式
检验报告。
2）母线槽应用
高层建筑的垂直输配电应选用紧密型母线槽，其导体 应选用长期工作温度不低于130℃的阻燃材料包覆。楼层之间应设阻
火隔断。应急电源应选用耐火型母线槽。母线槽容易受潮，对 于不同的安装场所，应选用不同外
8
壳防护等级的母线槽。一般室
内正常环境可选用防护等级为IP40的母线槽，消防喷淋区域应选 用防护等级为IP54或IP66的母线9 1
7
槽。母线槽不能直接和有显著
摇动和冲击振动的设备连接，应采用软接头加以连接。
信
3 8
4
微
系
4.绝缘材料的分类及应用 联
一
包括绝缘漆、绝缘胶、绝缘气体、绝缘油、绝缘制品。
唯
3）绝缘气体
常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫（SF ）等。在电气设备中除可作为绝缘材料外，还具有灭弧、
6
冷却和保护等作用。
口诀：二流空弹
4）绝缘油
在电气设备中，通过绝缘油的浸渍和填充，消除了空气和间隙，提高了绝缘介质的击穿强度，并改善了设备的散热条件。
常用的有变压器油、断路器油、电容器油、电缆油等。在变压器、油断路器、电容器等设备中广泛使用绝缘油来冷却和绝缘。
