3.2.2 变变配配电电施施工工技技术术

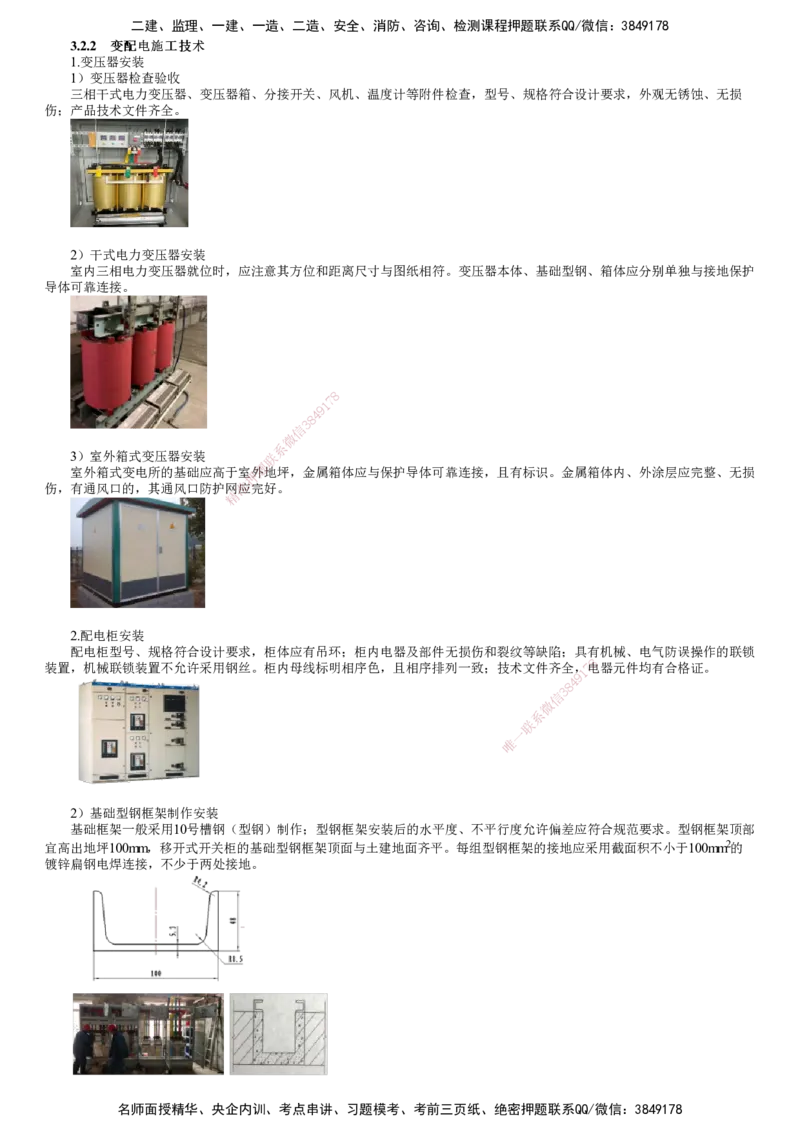

1.变压器安装
1）变压器检查验收
三相干式电力变压器、变压器箱、分接开关、风机、温度计等附件检查，型号、规格符合设计要求，外观无锈蚀、无损
伤；产品技术文件齐全。
2）干式电力变压器安装
室内三相电力变压器就位时，应注意其方位和距离尺寸与图纸相符。变压器本体、基础型钢、箱体应分别单独与接地保护
导体可靠连接。
8
7
1
9
4
8
3
信
微
系

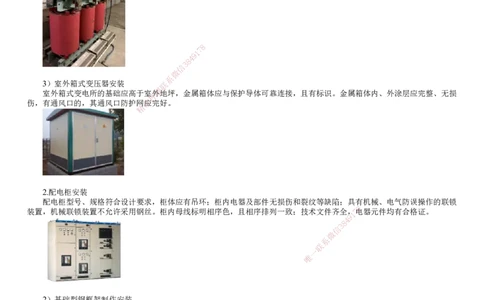

3）室外箱式变压器安装 联
题
室外箱式变电所的基础应高于室押外地坪，金属箱体应与保护导体可靠连接，且有标识。金属箱体内、外涂层应完整、无损
伤，有通风口的，其通风口防护网准应完好。
精
2.配电柜安装
配电柜型号、规格符合设计要求，柜体应有吊环；柜内电器及部件无损伤和裂纹等缺陷；具有机械、电气防误操作的联锁
8
装置，机械联锁装置不允许采用钢丝。柜内母线标明相序色，且相序排列一致；技术文件齐全，7电器元件均有合格证。
1
9
4
8
3
信
微
系
联
一
唯
2）基础型钢框架制作安装
基础框架一般采用10号槽钢（型钢）制作；型钢框架安装后的水平度、不平行度允许偏差应符合规范要求。型钢框架顶部
宜高出地坪100mm，移开式开关柜的基础型钢框架顶面与土建地面齐平。每组型钢框架的接地应采用截面积不小于100mm2的
镀锌扁钢电焊连接，不少于两处接地。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

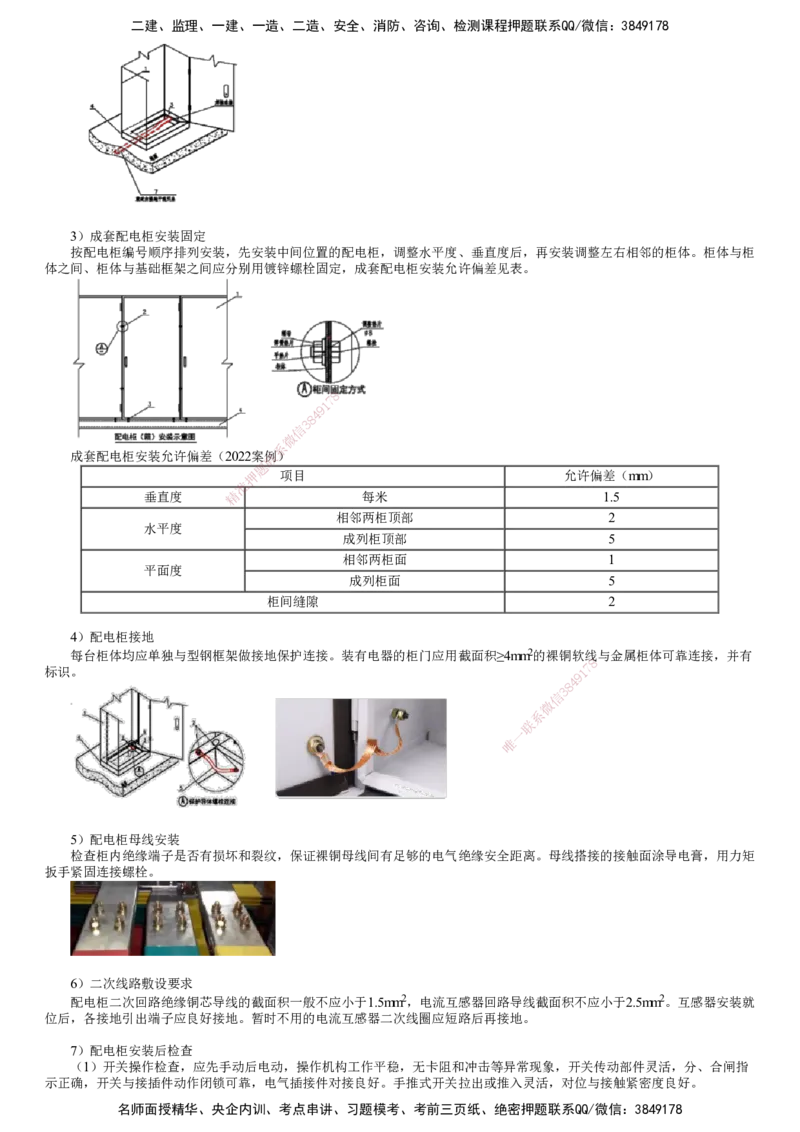

3）成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后，再安装调整左右相邻的柜体。柜体与柜
体之间、柜体与基础框架之间应分别用镀锌螺栓固定，成套配电柜安装允许偏差见表。
8
7
1
9
4
8
3
信
微
系

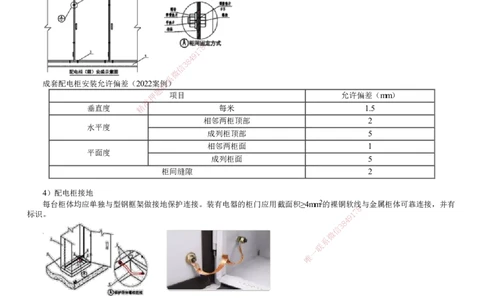

成套配电柜安装允许偏差（2022案联例）
题
押 项目 允许偏差（mm）
准
垂直度 精 每米 1.5
相邻两柜顶部 2
水平度
成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
4）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电 器的柜门应用截面积≥4mm2的裸铜软线与金属柜体可靠连接，并有
8
标识。 1
7
9
8
4
信
3
微
系
联
一
唯
5）配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母线搭接的接触面涂导电膏，用力矩
扳手紧固连接螺栓。
6）二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm2，电流互感器回路导线截面积不应小于2.5mm2。互感器安装就
位后，各接地引出端子应良好接地。暂时不用的电流互感器二次线圈应短路后再接地。
7）配电柜安装后检查
（1）开关操作检查，应先手动后电动，操作机构工作平稳，无卡阻和冲击等异常现象，开关传动部件灵活，分、合闸指
示正确，开关与接插件动作闭锁可靠，电气插接件对接良好。手推式开关拉出或推入灵活，对位与接触紧密度良好。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）柜内仪器和仪表完好、工作正常，接线端子无损坏，柜面标牌、标识正确清晰。
8）柜内电器检测与试验
（1）检测内容：测量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘电阻；检测每相导电回路直流电阻；检测断
路器的分、合闸时间；检测断路器主触头分、合闸的同期性；检测断路器合闸的触头弹跳时间；检测分、合闸线圈的绝缘电阻
和直流电阻；检查SF 气体断路器的漏气率及含水率等。
6
（2）试验内容：断路器交流耐压试验；断路器分、合闸能力试验；断路器操作机构动作试验；互感器、电容器性能试
验；备用自投试验；操作联动试验；避雷器试验等。
（3）整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整定，过电压保护整定。
9）配电装置送电运行验收
（1）送电前准备工作
成立试运行组织，明确试运行指挥者、操作者和监护人。备齐验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫
和灭火器材等。
（2）送电前的检查
检查配电柜安装接线是否符合要求，试验项目是否合格，并有试验报告单。检查设备上无遗留下的工具、金属材料及其他
物件。检查所安装的电器设备接触是否良好，检查抽出式组件动作是否灵活。检查机械联锁的可靠性，检查开关柜的接地是否
牢固，有无明显标志。检查并试验所有表计及继电器动作是否正确。

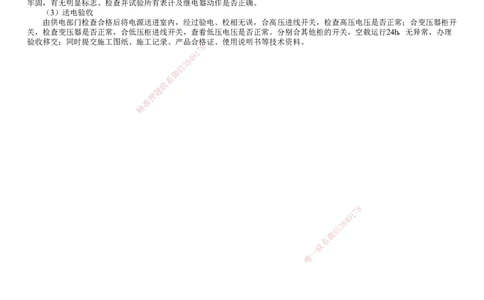

（3）送电验收
