3.1 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术★★★★★★
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
3.1.2 建筑排水管道施工技术
3.1.3 建筑给水管道施工技术
3.1.4 建筑供暖管道施工技术
3.1.5 建筑给水排水与供暖设备安装技术
3.1.6 建筑给水排水与供暖系统调试和检测
2024 2023 2022
1 6 6
考查形式：选择、案例。

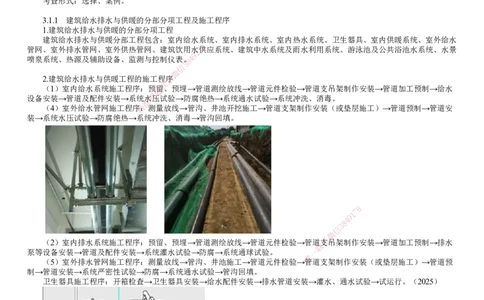

3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
1.建筑给水排水与供暖的分部分项工程
建筑给水排水与供暖分部工程包含：室内给水系统、室内排水系统、室内热水系统、卫生器具、室内供暖系统、室外给水
8
管网、室外排水管网、室外供热管网、建筑饮用水7供应系统、建筑中水系统及雨水利用系统、游泳池及公共浴池水系统、水景
1
9
喷泉系统、热源及辅助设备、监测与控制仪表。8 4
3
信
微
2.建筑给水排水与供暖工程的施工程系序
联
（1）室内给水系统施工程序：预题留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工预制→给水
设备安装→管道及配件安装→系统水 押 压试验→防腐绝热→系统通水试验→系统冲洗、消毒。
准
（4）室外给水管网施工程序精：测量放线→管沟、井池开挖施工→管道支架制作安装（或垫层施工）→管道预制→管道安
装→系统水压试验→防腐绝热→系统冲洗、消毒→管沟回填。
8
7
1
9
4
8
3
信
微
（2）室内排水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道系支吊架制作安装→管道加工预制→排水
联
泵等设备安装→管道及配件安装→系统灌水试验→防腐→系统通球试验。 一
唯
（5）室外排水管网施工程序：测量放线→管沟、井池施工→管道元件检验→管道支架制作安装（或垫层施工）→管道预
制→管道安装→系统严密性试验→防腐→系统通水试验→管沟回填。
卫生器具施工程序：开箱检查→卫生器具安装→给水配件安装→排水管道安装→灌水、通水试验→试运行。（2025）
经典例题
【例题】（2021）室内排水管道的施工程序中，防腐的紧后工序是（ ）。
A.水压试验
B.通水试验
C.灌水试验
D.通球试验
『正确答案』D
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.1.2 建筑排水管道施工技术
1.排水系统管道常用的管材和连接方式
1）排水系统管道常用的管材选择
（1）室内生活排水管道常采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管件；通气管宜与排水管管材一致；当
连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；压力排水管道可采用耐压塑料管、金属管或钢塑复合管。
（2）雨水管道宜使用塑料管、铸铁管、镀锌钢管或混凝土管等。虹吸雨水悬吊管道一般使用HDPE塑料管、铸铁管或不锈
钢管。易受振动的雨水管道（如锻造车间等）应使用钢管。

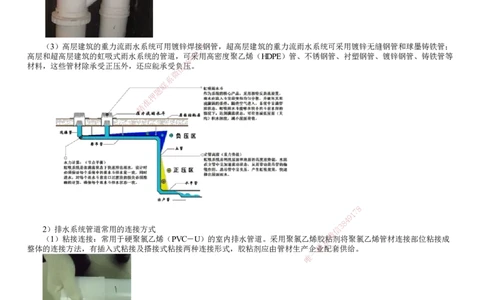

（3）高层建筑的重力流雨水系统可用镀锌焊接8 钢管，超高层建筑的重力流雨水系统可采用镀锌无缝钢管和球墨铸铁管；
7
1
高层和超高层建筑的虹吸式雨水系统的管道，可4 9采用高密度聚乙烯（HDPE）管、不锈钢管、衬塑钢管、镀锌钢管、铸铁管等
8
材料，这些管材除承受正压外，还应能承受信负3压。
微
系
联
题
押
准
精
1
7
8
9
8
4
2）排水系统管道常用的连接方式 信
3
微
（1）粘接连接：常用于硬聚氯乙烯（PVC－U）的室内排水管道。 采用聚氯乙烯胶系粘剂将聚氯乙烯管材连接部位粘接成
整体的连接方法，有插入式粘接及搭接式粘接两种连接形式，胶粘剂应由 管材生产企
联
业配套供给。
一
唯
（2）承插连接：用于排水铸铁管及管件的连接。有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用
石棉水泥或膨胀性填料密封，重要场合可用铅密封。
2.室内排水管道施工技术
1）管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m；立管不大于3m。楼层高度小于或
等于4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）管道及配件安装
（1）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管的坡度。

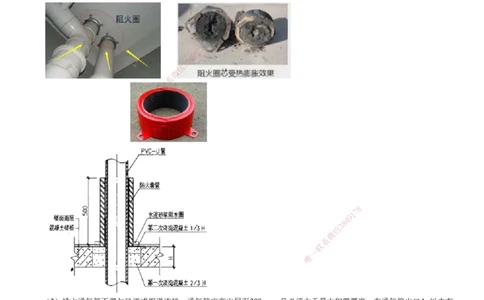

（2）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建筑中明装排水塑
料管道应按设计要求设置阻火圈或防火套管。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）排水通气管不得与风道或烟道连接，通气管应高出屋面300mm，且必须大于最大积雪厚度。在通气管出口4m以内有
门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根
据防雷要求设置防雷装置。
（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管，不得与污水管道直接连接，采用间接排
水，并应留出不小于100mm的隔断空间。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.室外排水管道施工技术
（1）排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
（2）排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于
2mm。
8

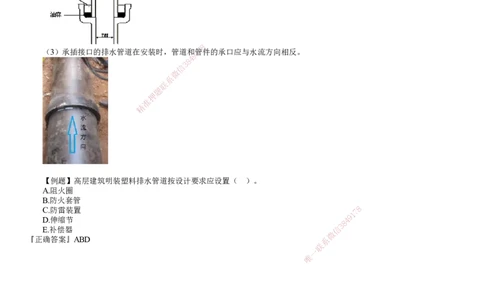

（3）承插接口的排水管道在安装时，管道和1管7件的承口应与水流方向相反。
9
4
8
3
信
微
系
联
题
押
准
精
【例题】高层建筑明装塑料排水管道按设计要求 应设置（ ）。
A.阻火圈
B.防火套管
C.防雷装置
1
7 8
D.伸缩节
8
4 9
E.补偿器 信
3
微
『正确答案』ABD 系
联
一
唯
