3.4 智智能能化化系系统统工工程程施施工工技技术术★★
3.4.1 智能化系统的分部分项工程及施工程序
3.4.2 智能化系统的线缆和光缆施工技术
3.4.3 智能化系统的设备安装技术
3.4.4 智能化系统的调试和检测
2024 2023 2022
1 1 6
考查形式：选择
8
7
1
9
4
8
3
信
微

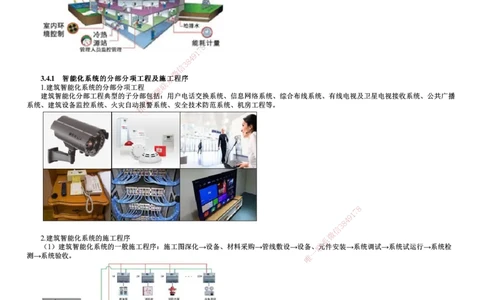

3.4.1 智智能能化化系系统统的的分分部部分分项项工工程程及及施施系工工程程序序
联
1.建筑智能化系统的分部分项工程
题
建筑智能化分部工程典型的子分部包押括：用户电话交换系统、信息网络系统、综合布线系统、有线电视及卫星电视接收系统、公共广播
准
系统、建筑设备监控系统、火灾自动精报警系统、安全技术防范系统、机房工程等。
8
7
1
9
4
8
3
信
微
2.建筑智能化系统的施工程序
系
（1）建筑智能化系统的一般施工程序：施工图深化→设备、材料采购→管线敷设→设备、联元件安装→系统调试→系统试运行→系统检
一
测→系统验收。 唯
3.建筑智能化系统工程的组成
6）建筑设备监控系统的组成
建筑设备自动监控系统主要由中央工作站计算机、外围设备、现场控制器、输入和输出设备、相应的系统软件和应用软件组成。
（1）中央监控设备由计算机和外围设备（UPS、打印机、主控台、显示屏）等组成。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）现场控制器：数字量输入接口（DI）、模拟量输入接口（AI）、数字量输出接口（DO）、模拟量输出接口（AO）。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

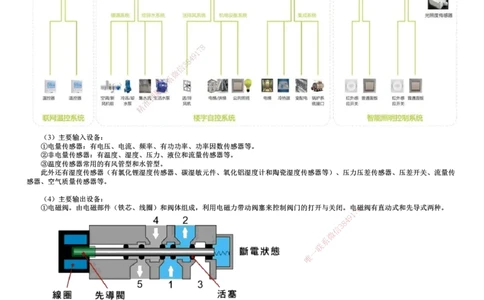

（3）主要输入设备：
①电量传感器：有电压、电流、频率、有功 功率、功率因数传感器等。
②非电量传感器：有温度、湿度、压力、液位和流量传感器等。
③温度传感器常用的有风管型和水管型。
此外还有湿度传感器（有氯化锂湿度传感器、碳湿敏 元件、氧化铝湿度计和陶瓷湿度传感器等）、压力压差传感器、压差开关、流量传
感器、空气质量传感器等。
（4）主要输出设备：
①电磁阀。由电磁部件（铁芯、线圈）和阀体组成，利用电磁力 带动阀塞来控制阀门的打开与关闭。电8磁阀有直动式和先导式两种。
1
7
9
8
4
信
3
微
系
联
一
唯
②电动调节阀。由电动执行机构和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转式类型，分
别同直线移动的调节阀、旋转的蝶阀、多转的调节阀等配合工作。
③电动风阀。由风门驱动器和蝶阀组成，调节风门以达到调节风管的风量和风压。技术参数有输出力矩、驱动速度、角度调整范围、驱
动信号类型等。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.4.2 智智能能化化系系统统的的线线缆缆和和光光缆缆施施工工技技术术

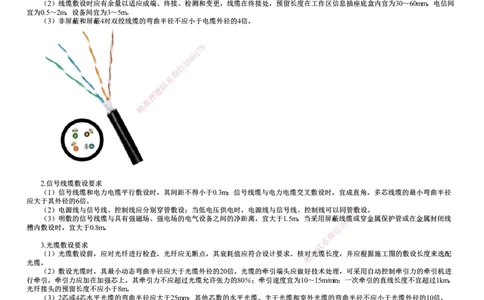

1.双绞线敷设要求
（1）线缆敷设应自然平直，不得产生扭绞、打圈等现象，不应受外力挤压和损伤；线缆敷设路由中不得接头。屏蔽双绞线的屏蔽层端
到端应保持完好的导通性，不应受到拉力。
（2）线缆敷设时应有余量以适应成端、终接、检测和变更，线缆在终接处，预留长度在工作区信息插座底盒内宜为30～60mm，电信间
宜为0.5～2m，设备间宜为3～5m。
（3）非屏蔽和屏蔽4对双绞线缆的弯曲半径不应小于电缆外径的4倍。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.信号线缆敷设要求
（1）信号线缆和电力电缆平行敷设时，其间距不得小于0. 3m；信号线缆与电力电缆交叉敷设时，宜成直角。多芯线缆的最小弯曲半径
应大于其外径的6倍。
（2）电源线与信号线、控制线应分别穿管敷设；当低电压供电 时 ，电源线与信号线、控制线可以同管
1
7敷8设。
（3）明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距 离，宜大于1.5m，当采用屏蔽线
8
4 9缆或穿金属保护管或在金属封闭线
槽内敷设时，宜大于0.8m。 信 3
微
系
3.光缆敷设要求 联
（1）光缆敷设前，应对光纤进行检查。光纤应无断点，其衰耗值应符合设计要 求。核
唯
对 一 光缆长度，并应根据施工图的敷设长度来选配
光缆。
（2）敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。光缆的牵引端头应 做好技术处理，可采用自动控制牵引力的牵引机进
行牵引。牵引力应加在加强芯上，其牵引力不应超过光缆允许张力的80％；牵引速度宜为10～15m/min；一次牵引的直线长度不宜超过1km，
光纤接头的预留长度不应小于8m。
（3）2芯或4芯水平光缆的弯曲半径应大于25mm；其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径不应小于光缆外径的10倍。
（4）光缆敷设路由宜盘留，预留长度宜为3～5m。光缆在配线柜处预留长度应为3～5m，楼层配线箱处预留光纤长度应为1.0～1.5m，配
线箱终接时预留长度应不小于0.5m。
（5）梯架或托盘内垂直敷设光缆，在缆线的上端和每间隔1.5m处应固定在梯架或托盘的支架上；水平敷设时，在缆线的首、尾、转弯
及每间隔5～10m处应进行固定。
（6）光缆敷设后，应检查光纤有无损伤，并对光缆敷设损耗进行抽测；确认没有损伤后，再进行接续。光缆敷设完毕后，宜测量通道
的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。
3.4.3 智智能能化化系系统统的的设设备备安安装装技技术术
1.建筑监控设备的安装要求
1）施工深化
建筑监控设备安装前应先进行施工深化，施工深化中应做好与建筑给水排水、电气、通风空调、防排烟、防火卷帘和电梯等设备的接
口确认，做好与建筑装修效果的配合工作。
2）监控产品的选择及检查
（1）应根据管理对象的特点、监控的要求以及监控点数的分布等，确定监控系统的整体结构，然后进行产品选择。设备、材料的型
号、规格符合设计要求和国家现行标准，各系统的设备接口必须相匹配。
（2）需考虑：产品的品牌和生产地、应用实践以及供货渠道和供货周期等信息；产品支持的系统规模及监控距离；产品的网络性能及
标准化程度。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）工程中使用的设备、材料、接口和软件的功能、性能等项目的检测应按相应的国家现行标准进行。供需双方有特殊要求的产品，
可按合同规定或设计要求进行。
①接口技术文件应符合合同要求；接口技术文件应包括接口概述、接口框图、接口位置、接口类型与数量、接口通信协议、数据流向和
接口责任边界等内容。
②接口测试文件应符合设计要求；接口测试文件应包括测试链路搭建、测试用仪器仪表、测试方法、测试内容和测试结果评判等内容。
（4）进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译文），还应提供原产地证明和商检证
明。（2022案）
3）监控设备的安装要求
中央监控设备、现场控制器、主要输入设备、主要输出设备。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

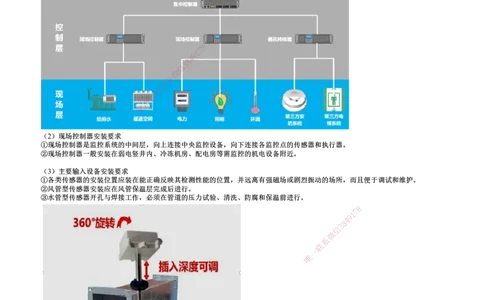

（2）现场控制器安装要求
①现场控制器是监控系统的中间层，向上连 接中央监控设备，向下连接各监控点的传感器和执行器。
②现场控制器一般安装在弱电竖井内、冷冻机房、配电房等需监控的机电设备附近。
（3）主要输入设备安装要求
①各类传感器的安装位置应装在能正确反映其检测性能 的位置，并远离有强磁场或剧烈振动的场所，而且便于调试和维护。
②风管型传感器安装应在风管保温层完成后进行。
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清 洗、防腐和保温前进行。
8
1
7
9
8
4
信
3
微
系
联
一
唯
④传感器与现场控制器之间的连接应符合设计要求。镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω，并在现
场控制器侧接地。
⑤电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游应有4～5倍管径长度的直管段。
⑥ 涡轮式流量传感器应水平安装，流体的流动方向必须与传感器壳体上所示的流向标志一致。
⑦ 空气质量传感器的安装位置，应选择能正确反映空气质量状况的地方。
（4）主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和压力试验。阀门外壳上的箭头指向与水
流方向一致。
②电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，宜进行模拟动作检査。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.安全防范工程的设备安装技术
1）入侵报警系统的设备安装要求
（1）探测器应安装牢固，探测范围内应无障碍物。
（2）被动红外探测器安装应该充分注意探测背景的红外辐射情况。应避免安装在有运动的物体上，不能对着发热体的灯泡、火炉、冰
箱散热器、空调器的出风口，且不能安装在容易振动的物体上，宜安装在墙面或墙角，安装高度通常为2.2～2.7m。
（3）主动红外线探测器安装在室外时，要注意警戒范围内的树叶、纸张等干扰物，主动红外线探测器应安装在固定的物体上，接收端
应避开太阳直射光，避开其他大功率灯光直射，应顺光方向安装。
（6）振动探测器安装位置应远离电机、水泵和水箱等振动源。
2）摄像机安装要求
（1）安装前应通电检测，工作应正常，在满足监视目标视场范围要求下，室内安装高度距地不宜低于2.5m，室外安装高度距地不宜低
于3.5m，应考虑防雷、防雨措施。
8
7
1
9
4
8
3
信
微
（2）摄像机及其配套装置（镜头、防护罩 系 、支架等）安装应牢固，运转应灵活。
联
（3）视频线、控制线和电源线外露部题分应用软管保护，并不影响云台的转动。
（4）云台的安装应牢固，转动时无 押 晃动，云台的转动角度范围应满足要求。
准
精
3.综合布线系统设备安装技术
1）综合布线系统的机柜安装要求
（1）机柜数量规划应计算配线设备、 网络设备、电源设备及埋线等设施的占用空间，并考虑设备安装空间冗余和散热需要。
（2）机柜单排安装时，前面净空不应小于 1000mm，后面及机列侧面净空不应小于800mm；多排安装时，列间距不应小于1200mm。
（3）机架、配线箱等设备的安装宜采用螺栓 固定，设备安装的垂直偏差度不应大于3mm，配线架上各种零件不得脱落或损坏，漆面不
应脱落及有划痕。在抗震设防地区，设备安装应采取 减震措施，并应进行基础抗震加固。
2）信息插座安装要求
（1）暗装在地面上的信息插座盒应满足防水和抗压要 求。
（2）暗装或明装在墙体或柱子上的信息插座盒底距地高 为300mm，安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜
为1.0m。
（3）信息插座光纤模块的底盒深度不应小于60mm。
8
1
7
9
8
4
信
3
微
系
联
一
唯
