2025环球网校一级建造师《机电工程管理与实务》考点精讲-第27讲
【课前学习建议】
本讲的学习内容如下：智能化系统的调试和检测，包括建筑智能化系统调试检测的条件与实施、
建筑智能化工程调试检测。重点掌握调试的条件、检测的条件和实施。掌握有线电视及卫星电视接收
系统、公共广播系统、安全技术防范系统、建筑设备监控系统调试检测要求。
【考点】智能化系统的调试和检测（★★★）
【真题分布数据统计】（2012案/2018多/2019多、案/2024单）
建筑智能化系统调试检测的条件与实施
有线电视及卫星电视接收系统检测
公共广播系统检测
智能化系统的
调试和检测 建筑智能化工
综合布线系统检测
程调试检测
安全技术防范系统调试检测
建 筑设备监控系统调试检测
8
7
1
9

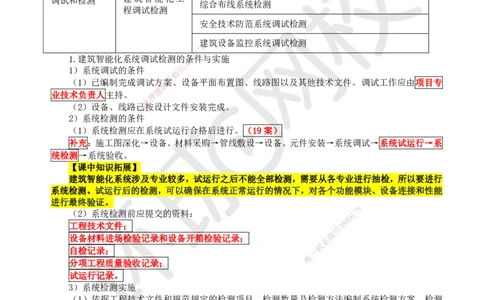

1.建筑智能化系统调试检测的条4件与实施
8
3
信
1）系统调试的条件
微
系
（1）已编制完成调试方联案、设备平面布置图、线路图以及其他技术文件。调试工作应由项目专
题
业技术负责人主持。 押
准
（2）设备、线路精已按设计文件安装完成。
2）系统检测的条件
（1）系统检测应在系统试运行合格后进行。（19案）
补充：施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系
统检测→系统验收。
【课中知识拓展】
建筑智能化系统涉及专业较多，试运行之后不能全部检测，需要从各专业进行抽检，所以要进行
系统检测。试运行后的检测，可以确保在系统正常运行的情况下，对各个功能模块、设备连接和性能
进行最终验证。
8
（2）系统检测前应提交的资料： 1 7
9
4
工程技术文件； 3 8
信
微
设备材料进场检验记录和设备开箱检验记录；
系
联
自检记录； 一
唯
分项工程质量验收记录；
试运行记录。
3）系统检测实施
（1）依据工程技术文件和规范规定的检测项目、检测数量及检测方法编制系统检测方案，检测
方案经建设单位或项目监理批准后实施。
（2）按系统检测方案所列检测项目进行检测，主控项目和一般项目应符合规范规定。
（3）系统检测程序：分项工程→子分部工程→分部工程。
扫码关注更多
第 1 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
分部工程 子分部工程 分项工程
用户电话交换系统 线缆敷设，设备安装，软件安装，接口及系统调试，试运行
计算机网络设备安装，计算机网络软件安装，网络安全设备安装，
信息网络系统
网络安全软件安装，系统调试，试运行
梯架、托盘、槽盒和导管安装，线缆敷设，机柜、机架、配线架的
综合布线系统 安装，信息插座安装，链路或信道测试，软件安装，系统调试，试
运行
有线电视及 梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，
卫星电视接收系统 系统调试，试运行
梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，
建筑 公共广播系统
系统调试，试运行
智能化
梯架、托盘、槽盒和导管安装，线缆敷设，传感器安装，执行器安
系统
建筑设备监控系统 装，控制器、箱安装，中央管理工作站和操作分站设备安装，软件
安装，系统调试，试运行
梯架、托盘、槽盒和导管安装，线缆敷设，探测器类设备安装，控
火灾自动报警系统
制器 类设备安装，其他设备安装，软件安装，系统调试，试运行
8
7
梯9架1、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，
安全技术防范系统 8 4
信
3系统调试，试运行
微
系 供配电系统，防雷与接地系统，空气调节系统，给水排水系统，综
联
机房工程题 合布线系统，监控与安全防范系统，消防系统，室内装饰装修，电
押
准 磁屏蔽，系统调试，试运行
精

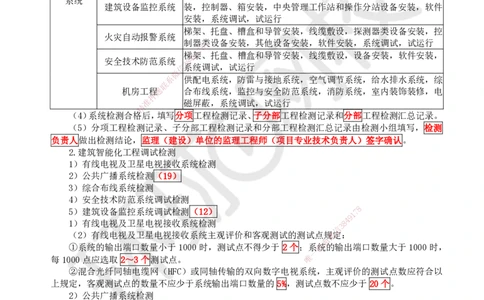

（4）系统检测合格后 ，填写分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录。
（5）分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测
负责人做出检测结论，监理（ 建设）单位的监理工程师（项目专业技术负责人）签字确认。
2.建筑智能化工程调试检测
1）有线电视及卫星电视接收系统 检测
2）公共广播系统检测（19）
3）综合布线系统检测
4）安全技术防范系统调试检测
5）建筑设备监控系统调试检测（12）
1
7 8
9
1）有线电视及卫星电视接收系统检测 8
4
信
3
（2）有线电视及卫星电视接收系统主观评价和客 观测试的测试点规微定：
系
①系统的输出端口数量小于 1000 时，测试点不得少于 2 个；系联统的输出端口数量大于 1000 时，
一
每1000点应选取 2～3个测试点。 唯
②混合光纤同轴电缆网（HFC）或同轴传输的双向数字电视 系统，主观评价的测试点数应符合以
上规定，客观测试点的数量不应少于系统输出端口数量的 5%，测试点数不应少于 20个。
2）公共广播系统检测
（1）公共广播系统检测时，应打开广播分区的全部广播扬声器，测量点宜均匀布置。
（2）紧急广播中包括火灾应急广播功能时还应检测的内容包括：紧急广播具有最高级别的优先
权；紧急广播向相关广播区域播放警示信号、警报语声或实时指挥语声的响应时间；音量自动调节功
能。
（3）检测公共广播系统的声场不均匀度、漏出声衰减及系统设备信噪比符合设计要求。
（4）检查公共广播系统的扬声器位置，应分布合理，符合设计要求。
4）安全技术防范系统调试检测
（2）安全技术防范系统检测
①摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且
不应少于3台，数量少于3台时应全部检测。
5）建筑设备监控系统调试检测
扫码关注更多
第 2 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）变配电系统调试检测
①电源及主供电回路电流值显示、电压值显示、功率因数测量、电能计量等。
②变压器和高、低压开关运行状况及故障（超温）报警。
③应急发电机组供电电流、电压及频率和储油罐液位监视，故障报警。
④不间断电源工作状态、蓄电池组及充电设备工作状态检测。
（2）锅炉机组调试检测
锅炉出口热水温度、压力、流量、热源系统功能检测，热交换系统功能检测。
（3）冷冻和冷却水系统调试检测
冷水机组、冷却水泵、冷冻水泵、电动阀门和冷却塔功能检测。

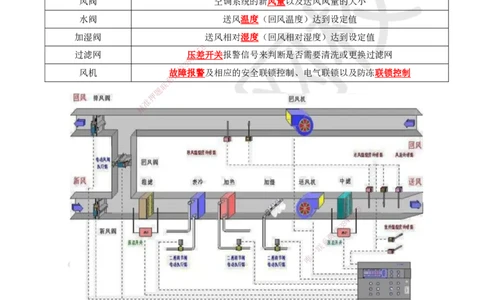

（4）通风空调设备系统调试检测
系统调试检测 内容
风阀 空调系统的新风量以及送风风量的大小
水阀 送风温度（回风温度）达到设定值
加湿阀 送风相对湿度（回风相对湿度）达到设定值
8
7
过滤网 压9 1差开关报警信号来判断是否需要清洗或更换过滤网
4
8
3
信
风机 故微障报警及相应的安全联锁控制、电气联锁以及防冻联锁控制
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（5）公共照明控制系统调试检测
①按照明回路总数的 10%抽检，数量不应少于 10路，总数少于10路时应全部检测。
②不同区域的照明设备分别进行开、关控制。
例如：以光照度、时间等为控制依据对公共照明设备（场景照明、景观照明、走廊照明）进行监
控检测。
（6）给水排水系统调试检测
①给水和中水监控系统应全部检测
②排水监控系统应抽检 50%，且不得少于 5套，总数少于5套时应全部检测。
（提示：承压管道应全部检测）
例如：给水系统、排水系统和中水系统液位、压力参数及水泵运行状态检测；自动调节水泵转速；
水泵投运切换；故障报警及保护。
扫码关注更多
第 3 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
建筑智能化分类 检测数量
系统的输出端口数量小于1000时，测试点不得少
有线电视及卫星电视接收系统主观评价和客观测 于2个；
试的测试点 系统的输出端口数量大于1000时，每1000点应
选取2～3个测试点
混合光纤同轴电缆网或 客观测试点的数量不应少于系统输出端口数量的
同轴传输的双向数字电视系统 5%，测试点数不应少于20个
摄像机、探测器、出入口识读设备、电子巡查信息
不应低于20%，且不应少于3台
识读器等设备
照明控制系统 10%抽检，数量不应少于10路
给水和中水监控系统 全部检测
排水监控系统 50%抽检，且不得少于5套

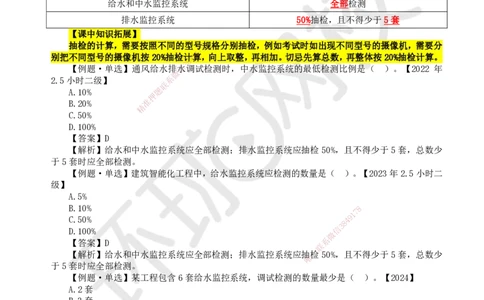

【课中知识拓展】
抽检的计算，需要按照不同的型号8 规格分别抽检，例如考试时如出现不同型号的摄像机，需要分
7
1
别把不同型号的摄像机按20%抽检计4 9算，向上取整，再相加。切忌先算总数，再整体按20%抽检计算。
8
3
【例题·单选】通风给水排信水调试检测时，中水监控系统的最低检测比例是（ ）。【2022 年
微
2.5小时二级】 系
联
A.10% 题
押
B.20% 准
精
C.50%
D.100%
【答案】D
【解析】给水和中水监控系统 应全部检测；排水监控系统应抽检 50%，且不得少于 5套，总数少
于5套时应全部检测。
【例题·单选】建筑智能化工程中 ，给水监控系统应检测的数量是（ ）。【2023年2.5小时二
级】
A.5%
B.10% 8
1
7
C.50%
8
4 9
D.100% 信
3
微
【答案】D 系
联
【解析】给水和中水监控系统应全部检测；排水监控系 统应抽
唯
一检 50%，且不得少于 5套，总数少
于5套时应全部检测。
【例题·单选】某工程包含6套给水监控系统，调试检测的数量最少是（ ）。【2024】
A.2套
B.3套
C.5套
D.6套
【答案】D
【解析】给水和中水监控系统应全部检测。排水监控系统应抽检 50%，且不得少于 5套，总数少
于5套时应全部检测。
【总结】
