2025环球网校一级建造师《机电工程管理与实务》考点精讲-第49讲
【课前学习建议】
本讲的学习内容如下：
1.自动化仪表管线施工技术，包括自动化仪表线路施工要求、自动化仪表管路施工要求、自动化
仪表、管路及其附件脱脂。
2.自动化仪表系统调试要求，重点掌握自动化仪表调试的一般要求、仪表电源设备的试验。
【考点】自动化仪表管线施工技术（★★）
【真题分布数据统计】（2012单/2013单/2020单/2021单/2022单）

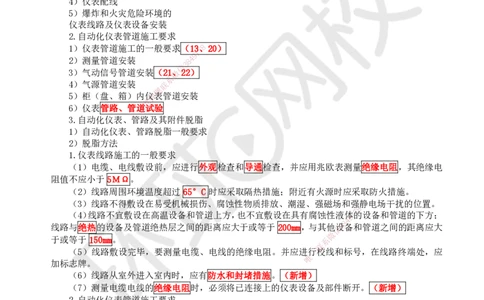

1.自动化仪表线路施工要求
1）仪表线路施工的一般要求（12）
2）电缆导管安装
3）线缆及光缆敷设
4）仪表配线
5）爆炸和火灾危险环境的
仪表线路及仪表设备安装
2.自动化仪表管道施工要求
1）仪表管道施工的一般要求（137 8、20）
1
9
2）测量管道安装 8 4
3
信
3）气动信号管道安装（21微、22）
系
4）气源管道安装 联
题
5）柜（盘、箱）内仪押表管道安装
准
6）仪表管路、管精道试验
3.自动化仪表、管路及其附件脱脂
1）自动化仪表、管路脱脂一般要求
2）脱脂方法
1.仪表线路施工的一般要求
（1）电缆、电线敷设前，应进行外观检查和导通检查，并应用兆欧表测量绝缘电阻，其绝缘电
阻值不应小于 5ＭΩ。
（2）线路周围环境温度超过 65°C 时应采取隔热措施；附近有火源时应采取防火措施。
（3）线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。
8
7
（4）线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体1的设备和管道的下方；
9
4
8
线路与绝热的设备及管道绝热层之间的距离应大于或等于 200mm，与其他信设3备和管道之间的距离应大
微
于或等于 150mm。 系
联
（5）线路敷设完毕，要测量电缆、电线的绝缘电阻。并应进行一校线和标号，在线路终端处，应
唯
加标志牌。
（6）线路从室外进入室内时，应有防水和封堵措施。（新增）
（7）测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。（新增）
2.自动化仪表管道施工要求
1）仪表管道施工的一般要求
（1）仪表管道安装前应将内部清扫干净，管端应临时封闭。需要脱脂的管道应经过脱脂合格后
再安装。
（2）仪表管道埋地敷设时，必须经试压合格和防腐处理后再埋入。直接埋地的管道连接时必须
采用焊接，并应在穿过道路、沟道及进出地面处设置保护套管。
扫码关注更多
第 1 页 共 4 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（3）仪表管道在穿墙和过楼板处，应加装保护套管或保护罩，管道接头不应在保护套管或保护
罩内。当管道穿过不同等级的爆炸危险区域、火灾危险区域和有毒场所的分隔间壁时，保护套管或保
护罩应密封。
（4）仪表管道引入安装在有爆炸和火灾危险、有毒及有腐蚀性物质环境的盘、柜、箱时，其引
入孔处应密封。
（5）不锈钢管固定时，不应与碳钢材料直接接触。不锈钢管与支架、固定卡子之间宜加设隔离
垫板。
（6）仪表管道支架间距：钢管水平安装时宜为 1.00~1.50m，垂直安装时宜为 1.50~2.00m；铜管、
铝管、塑料管及管缆水平安装时宜为 0.50~0.70m，垂直安装时宜为 0.70~1.00m。
8
7
9
1
4
（7）高压钢管的弯曲半径宜大3 8于管子外径的 5倍，其他金属管的弯曲半径宜大于管子外径的 3.5
信
倍，塑料管的弯曲半径宜大于管微子外径的 4.5倍。
系
联
【课中知识拓展】
题
押
注意：塑料管的弯曲半径不是最小的，介于高压钢管与其他金属管的弯曲半径中间。
准
精
（8）直径小于 13mm 的铜管和不锈钢管，宜采用卡套式接头连接，也可采用承插法或套管法焊
8
接连接。承插法焊接时，其插入方向应顺着流体 流向。 9 1
7
8
4
（9）仪表管道与仪表设备连接时，应连接严密， 且不得使仪表设备信承3受机械应力。
微
3.自动化仪表、管路及其附件脱脂（新增） 系
联
1）自动化仪表、管路脱脂一般要求 一
唯
（1）用于脱脂的有机溶剂含油量不应大于 50mg/L。
（2）脱脂溶剂不得混合使用，且不得与浓酸、浓碱接触。
（3）脱脂应在室外通风处或有通风装置的室内进行。施工中应采用穿戴防护用品等安全措施。
2）脱脂方法
（1）有明显锈蚀的管道部位应先除锈再脱脂。
（2）采用擦洗法脱脂时，应使用不易脱落纤维的布或丝绸，不得使用棉纱。脱脂后，脱脂件上
严禁附着纤维。
扫码关注更多
第 2 页 共 4 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（3）经脱脂的仪表、控制阀、管子和其他管道组成件，应进行自然通风或用清洁无油、干燥的
空气或氮气吹干。
【例题▪单选】自动化仪表线路敷设完毕后，应测量电缆电线的（ ）。【2012】
A.绝缘电阻
B.额定电流
C.击穿电压
D.线路电阻
【答案】A
【解析】本题考核自动化仪表线路安装的要求。线路敷设完毕，要测量电缆、电线的绝缘电阻。
并应进行校线和标号，在线路终端处，应加标志牌。
【例题▪单选】下列不同材质的仪表管道，用管道外径的总数表示其最小允许弯曲半径，倍数从
大到小依次为（ ）。【2013】

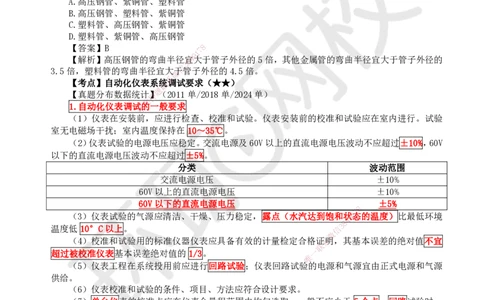

A.高压钢管、紫铜管、塑料管
B.高压钢管、塑料管、紫铜管
C.塑料管、高压钢管、紫铜管
D.塑料管、紫铜管、高压钢管
【答案】B 7 8
1
9
【解析】高压钢管的弯曲半径8宜4大于管子外径的5倍，其他金属管的弯曲半径宜大于管子外径的
3
信
3.5倍，塑料管的弯曲半径宜大微于管子外径的4.5倍。
系
【考点】自动化仪表系联统调试要求（★★）
题
【真题分布数据统计押】（2011单/2018单/2024单）
准
1.自动化仪表调试精的一般要求
（1）仪表在安装前 ，应进行检查、校准和试验。仪表安装前的校准和试验应在室内进行。试验
室无电磁场干扰；室内温度 保持在 10～35℃。
（2）仪表试验的电源电压应 稳定。交流电源及60V以上的直流电源电压波动不应超过±10%，60V
以下的直流电源电压波动不应超过±5%。
分类 波动范围
交流电源电 压 ±10%
60V以上的直流电源电 压 ±10%
60V以下的直流电源电压 ±5%
8
（3）仪表试验的气源应清洁、干燥、压力稳 定，露点（水汽达到饱和状9 1
7
态的温度）比最低环境
8
4
温度低 10°C以上。 信 3
微
（4）校准和试验用的标准仪器仪表应具备有效的计 量检定合格证系明，其基本误差的绝对值不宜
联
超过被校准仪表基本误差绝对值的 1/3。
唯
一
（5）仪表工程在系统投用前应进行回路试验；仪表回路 试 验 的电源和气源宜由正式电源和气源
供给。
（6）仪表校准和试验的条件、项目、方法应符合设计要求。
（7）单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于 5个点；回路试验时，
仪表校准点不应少于 3个点。
3.仪表电源设备的试验
（1）电源设备的带电部分与金属外壳之间的绝缘电阻，当采用 500V 兆欧表测量时，不应小于
5MΩ。
【例题▪单选】单台仪表的校准点应在仪表全量程范围内均匀选择，一般不应少于（ ）点。【2011】
A.2
B.3
C.4
D.5
【答案】D
【解析】单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5个点。回路试验时，
扫码关注更多
第 3 页 共 4 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
仪表校准点不应少于3个点。
【例题▪单选 】关于自动化仪表调试的做法，正确的是（ ）。【2024】
A.仪表试验时电源电压保持稳定
B.回路试验可在系统投用后进行
C.试验用仪表基本误差的绝对值大于被测仪表
D.单台仪表的校准点在仪表全量程内随机选取
【答案】A
【解析】B 错误：仪表工程在系统投用前应进行回路试验。C 错误：校准和试验用的标准仪器仪
表应具备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的1/3。
D 错误：单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于 5个点；回路试验时，仪
表校准点不应少于3个点。

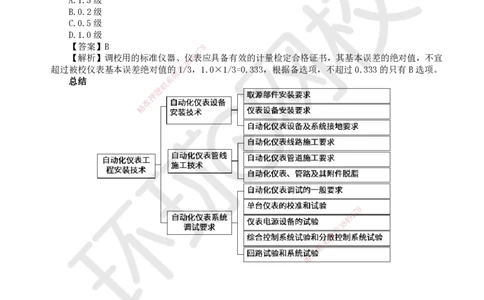

【例题•单选】自动化仪表工程设备的仪表为1.0级，调校用的标准仪表应为（ ）。
A.1.5级
B.0.2级
C.0.5级
D.1.0级
【答案】B 8
7
1
【解析】调校用的标准仪器、仪4 9表应具备有效的计量检定合格证书，其基本误差的绝对值，不宜
8
3
超过被校仪表基本误差绝对值的信1/3，1.0×1/3=0.333，根据备选项，不超过0.333的只有B选项。
微
