2025环球网校一级建造师《机电工程管理与实务》考点精讲-第21讲
【课前学习建议】
本讲的学习内容如下：
通风与空调风系统施工技术中的风管的制作要求。1）一般制作要求2）镀锌钢板风管制作3）普
通钢板风管制作 4）不锈钢板风管制作 5）复合材料风管制作 6）非金属风管制作。重点掌握风管的
一般制作要求，会考查案例。
【考点】通风与空调风系统施工技术（★★★）
【真题分布数据统计】（2015案/2016案/2017案/2020案/2021案/2022单/2023单）
1.风管制作（15、20、22）
2.部件制作（23）
3.风管安装（16、17、21）
4.风管制作安装的检验与试验
5.风管绝热施工技术

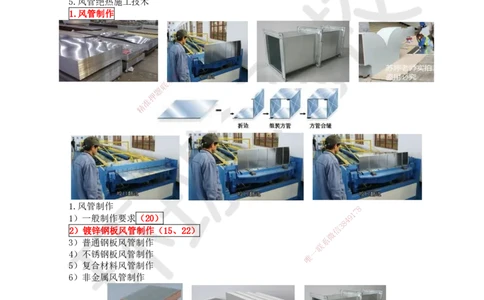

1.风管制作
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1.风管制作
8
7
1
1）一般制作要求（20） 9
4
8
3
2）镀锌钢板风管制作（15、22） 信
微
3）普通钢板风管制作 系
联
4）不锈钢板风管制作 一
唯
5）复合材料风管制作
6）非金属风管制作
1）一般制作要求
（1）金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
扫码关注更多
第 1 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1）一般制作要求
（1）金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
记忆：境外匪类
（2）风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，见表3.3-2。

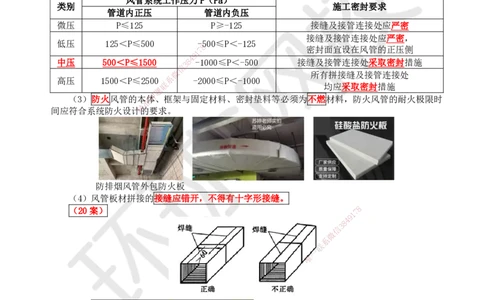

表3.3-2风管系统压力等级的划分及施工密封要求
风管系统工作压力P（Pa）
类别 施工密封要求
管道内正压 管道内负压
微压 P≤125 P≥-125 接缝及接管连接处应严密
接缝及接管连接处应严密，
低压 125＜P≤500 - 500≤P＜-125
7 8 密封面宜设在风管的正压侧
1
9
4
中压 500＜P≤1500 3 8 -1000≤P＜-500 接缝及接管连接处采取密封措施
信
微 所有拼接缝及接管连接处
高压 1500＜P≤2500 系 -2000≤P＜-1000
联 均应采取密封措施
题
押
（3）防火风管的本体、框架与固定材料、密封垫料等必须为不燃材料，防火风管的耐火极限时
准
精
间应符合系统防火设计的要求。
防排烟风管外包防火板
（4）风管板材拼接的接缝应错开，不得 有十字形接缝。
（20案）
1
7 8
9
8
4
信
3
微
系
联
一
唯
（5）符合下列条件的金属风管应采取加固措施：
①直咬缝圆形风管直径大于等于800mm，且管段长度大于1250mm或总表面积大于4m²；用于高压
系统的螺旋风管直径大于2000mm。
②矩形风管边长大于630mm或矩形保温风管边长大于800mm，管段长度大于1250mm；或低压风管
单边平面面积大于1.2m²，中、高压风管单边平面面积大于1.0m²。
扫码关注更多
第 2 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
角钢框加固 风管内部加固
8
7
1
4
9
8

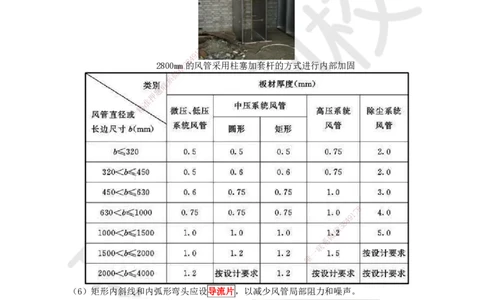

2800m信m3的风管采用柱塞加套杆的方式进行内部加固
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（6）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
矩形内弧形和内斜线弯头 内弧形弯头设导流片
提示：由于矩形造成空气在急转弯处产生涡流导致气流不畅，损失能量，产生噪音，加设导流片
可以有效防止以上弊端。
扫码关注更多
第 3 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2）镀锌钢板风管制作
（1）镀锌钢板的镀锌层厚度应符合设计及合同的要求，当设计无要求时，不应采用低于 80g/m2
板材。镀锌钢板风管表面不得有10%以上的花白、锌层粉化等镀锌层严重损坏现象。

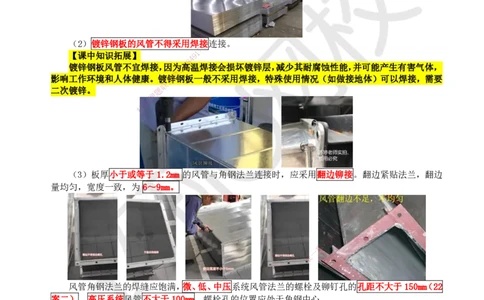

（2）镀锌钢板的风管不得采用焊接 连接。
8
7
【课中知识拓展】 9 1
4
8
3
镀锌钢板风管不宜焊接，因为信高温焊接会损坏镀锌层，减少其耐腐蚀性能，并可能产生有害气体，
微
影响工作环境和人体健康。镀系锌钢板一般不采用焊接，特殊使用情况（如做接地体）可以焊接，需要
联
二次镀锌。 题
押
准
精
（3）板厚小于或等于 1.2mm 的风 管与角钢法兰连接时，应采用翻边铆接。翻边紧贴法兰，翻边
量均匀，宽度一致，为 6～9mm。
8
1
7
9
8
4
信
3
微
系
联
一
唯
风管角钢法兰的焊缝应饱满，微、低、中压系统风管法兰的螺栓及铆钉孔的孔距不大于150mm（22
案二），高压系统风管不大于100mm，螺栓孔的位置应处于角钢中心。
压力 螺栓及铆钉间距
中、低压系统 ≤150mm
高压 ≤100mm
扫码关注更多
第 4 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（4）矩形风管制作采用咬口连接时，咬口的形式有单咬口、联合角咬口、转角咬口、按扣式咬
口（15 案）。其中单咬口、联合角咬口、转角咬口适用于微压、低压、中压及高压系统；按扣式咬
口适用于微压、低压及中压系统。
8
7
1
9
4
8
信
3
微
系
联
题
押
准
精
8
1
7
9
信
3
8
4
微
系
联
一
唯
扫码关注更多
第 5 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（6）矩形风管无法兰连接形式包括：S形插条、C形插条、立咬口、包边立咬口、薄钢板法兰插
条、薄钢板法兰弹簧夹、直角形平插条。其中 S形插条、直角形平插条适用于微压、低压风管；其他
形式适用于微压、低压和中压风管。
插条连接：利用特制的插条进行风管连接的方法。将镀锌薄钢板加工成不同形式的插条，然后插
入矩形风管接口两段折边中，压紧成为一体，用于矩形风管连接。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（7）矩形风管的弯头可采用直角、弧形 或内斜线形，宜采用内外同心圆弧。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（8）风管的加固形式有：角钢加固、折角加固、立咬口加固、扁钢内支撑、镀锌螺杆内支撑、
钢管内支撑加固。结合（5）
（5）符合下列条件的金属风管应采取加固措施：
①直咬缝圆形风管直径大于等于800mm，且管段长度大于1250mm或总表面积大于4m²；用于高压
系统的螺旋风管直径大于2000mm。
扫码关注更多
第 6 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
②矩形风管边长大于630mm或矩形保温风管边长大于800mm，管段长度大于1250mm；或低压风管
单边平面面积大于1.2m²，中、高压风管单边平面面积大于1.0m²。
角钢框加固 风管内部加固 角钢框加固
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精 风管内部加固
3）普通钢板风管制 作
（1）风管与法兰的焊缝 应低于法兰的端面，除尘系统风管宜采用内侧满焊、外侧间断焊的形式。
当风管与法兰采用点焊固定连接 时，焊缝应熔合良好，间距不大于 100mm。
8
4）不锈钢板风管制作 9 1
7
8
4
（1）不锈钢风管法兰连接时，法兰应采用不锈 钢材质，法兰与风管信采3用内侧满焊、外侧点焊的
微
形式。 系
联
一
唯
（2）排油烟系统采用不锈钢风管时，风管与法兰应采用满焊，防止油烟泄漏、串味和火灾发生。
（3）不锈钢风管采用铆钉连接时，应采用不锈钢铆钉，防止产生电化学腐蚀。
扫码关注更多
第 7 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
6）非金属风管制作
（2）玻璃钢风管
①在同等风管尺寸规格的条件下，有机玻璃钢风管板材厚度普遍高于钢板风管板材厚度，风管不
得采用高碱玻璃纤维布。风管表面不得出现泛卤（卤化物析出形成白色或灰白色）及严重泛霜（盐
类物质迁移表面形成白色粉末）。玻璃钢风管不适用于高压系统风管。
8
7
9
1
4
8
②玻璃钢风管法兰螺栓孔的间3距不得大于 120mm。
信
微
③矩形玻璃钢风管的边长系大于 900mm，且管段长度大于 1250mm 时，应采取加固措施。加固筋的
联
分布应均匀整齐。 题
押
准
精
8
2.部件制作 9 1
7
8
4
1）成品风阀 信 3
微
（1）风阀应设有开度指示装置，并应能准确反映阀 片开度。 系
联
一
唯
（2）手动风量调节阀的手轮或手柄应以顺时针方向转动为关闭。
（3）电动、气动调节阀的驱动执行装置，动作应可靠，且在最大工作压力下工作应正常。
（4）工作压力大于1000Pa的调节风阀，生产厂应提供在 1.5倍工作压力下能自由开关的强度测
试合格的证书或试验报告。
（5）密闭阀应能严密关闭，漏风量应符合设计要求。
2）消声器、消声弯头
（1）消声器的类别、消声性能及空气阻力应符合设计要求和产品技术文件的要求。
扫码关注更多
第 8 页 共 10 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）消声器制作所选用的材料应符合设计的要求，如防火、防潮、防腐和卫生性能等要求，外
壳应牢固、严密，填充的消声材料应按要求的密度均匀敷设。
8
7
1
9
4
8
3
信
微
系
（3）矩形消声弯管平面联边长大于 800mm 时，应设置吸声导流片。
题
（4）消声器内消声材押料的织物覆面层应平整，不应有破损，并应顺气流方向进行搭接。
准
精
（5）消声器内的织物覆面层应有 保护层，保护层应采用不易锈蚀材料，如镀锌钢丝网。当使用
穿孔板保护层时，穿孔率应大于 20%。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3）柔性短管
（1）应采用抗腐、防潮、不透气及不易霉变的柔性材料。
柔性短管制作
（2）柔性短管不应为异径连接管。
