2025环球网校一级建造师《机电工程管理与实务》考点精讲-第55讲
【课前学习建议】
本讲的学习内容如下：了解长输管道施工技术，①长输管道的分类②长输管线的主要施工内容。
【考点】长输管道施工技术（★）
1.长输管道的分类
长输管道是指产地、储存库和用户之间长距离输送液态或气态介质的管道。
1）GA1级长输管道（修改）
设计压力大于或者等于4.0MPa(表压）的长输输油、输气管道。
（2）GA2级长输管道
GA1级以外的长输管道为GA2级。
2.长输管线的主要施工内容
1）线路交桩
2）线路测量放线
3）施工作业带清理及施工便道修筑
4）防腐管运输与保管
5）布管
6）管口组对与焊接 7 8
1
9
7）焊口检测与返修 8 4
3
信
8）管道防腐补口 微
系
9）管沟开挖 联
题
10）管道下沟、回填押
准
11）管道试压 精
12）三桩埋设

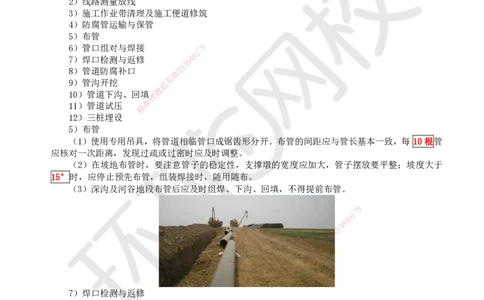

5）布管
（1）使用专用吊具，将管道相临管口成锯齿形分开。布管的间距应与管长基本一致，每 10根管
应核对一次距离，发现过疏或过密时应及时调整。
（2）在坡地布管时，要注意管子的稳定性，支撑墩的宽度应加大，管子摆放要平整；坡度大于
15°时，应停止预先布管，组装焊接时，随用随布。
（3）深沟及河谷地段布管后应及时组焊、下沟、回填，不得提前布管。
8
7
1
9
4
8
3
信
微
系
联
一
唯
7）焊口检测与返修
（1）焊口外观检查。用目视法或焊接检验尺检查焊缝表面成型质量，焊缝外观成型均匀一致，
焊缝表面不得有焊渣、飞溅、裂纹、未熔合、气孔、夹渣、引弧痕迹、有害的焊瘤、凹坑等缺陷。焊
缝余高、宽度、错边量、咬边深度执行焊接工艺规程和相关技术规范的规定。外观检查合格后，方可
进行无损检测。
（2）无损检测。环向焊缝 100%射线检测，凡是能使用爬行器的均使用爬行器。大中型河流穿越、
冲沟穿跨越、隧道穿越、二级及以上公路穿越、铁路穿越段、金口等处的焊缝，除 100%射线探伤外，
还需要进行 100%自动（或手工）超声波探伤。
（3）焊口返修应执行焊接工艺规程的返修工艺和返修技术要求。当同一部位的修补及返修累计
次数超过两次、需返修的焊缝总长度超过焊口周长的 30%、根焊道的返修焊缝总长度超过焊口周长的
20%，应割除整个焊口重焊。
8）管道防腐补口
（1）防腐补口前钢管表面预处理质量须达到GB/T8923系列标准中规定的 Sa2.5级，焊缝处的焊
扫码关注更多内容
第 1 页 共 3 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
渣、毛刺等应清除干净；热收缩套（带）与防腐层搭接长度不小于 100mm。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

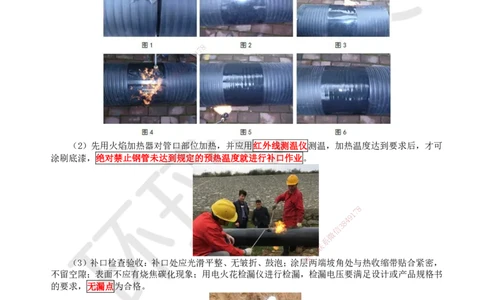

（2）先用火焰加热器对管 口部位加热，并应用红外线测温仪测温，加热温度达到要求后，才可
涂刷底漆，绝对禁止钢管未达到规 定的预热温度就进行补口作业。
8
1
7
9
8
4
信
3
微
系
联
唯
一
（3）补口检查验收：补口处应光滑平整、无皱折、鼓泡； 涂 层两端坡角处与热收缩带贴合紧密，
不留空隙；表面不应有烧焦碳化现象；用电火花检漏仪进行检漏，检漏电压要满足设计或产品规格书
的要求，无漏点为合格。
11）管道试压
（1）每段试压时的压力表不少于 2 块，分别安装在试压管段的首末端。压力表量程为试验压力
的 1.5～3 倍。试压管段的首、末端都设置测温仪，记录管道温度，用温度自动记录仪、压力自动记
录仪 24h 记录。
扫码关注更多内容
第 2 页 共 3 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（2）试压分三个阶段：第一阶段是达到强度试验压力的 30%，检查管件、焊口和阀门无异常现
象，15min 后继续升压；第二阶段是达到强度试验压力的 60%，无异常，15min 后继续升压；第三阶
段是达到强度试验压力的 100%，无异常，进行强度稳压。
（3）严密性试验：管道强度试压合格后，将试压管段最高点的压力降到设计压力，压力稳定后，
开始进行 24h 的严密性试验。在规定的最低压力下，严密性试验维持 24h，压降不大于 1%试验压力值
则严密性试验合格。
12）三桩埋设
管道上方的各种地面标记，用于保护管道，包括里程桩、标志桩、通信标石、加密桩、警示牌等。
（1）里程桩：里程桩应自首站0km起每1km 设置一个；里程桩上标记该处管道里程，精确到米。
（2）标志桩：转角桩、交叉桩、设施桩、穿越桩等。
（3）加密桩：在管道正上方每100m 处设置一个加密桩。
8
7
1
9
4
8
3
信
微
系
联
题
押
总结 准
精
8
1
7
9
8
4
信
3
微
系
联
一
