2025环球网校一级建造师《市政公用工程管理与实务》精讲班
第23讲
2.4 城市桥梁上部结构施工
装配式（预制）
支（模）架法
现浇（现场施工） 移动模架法
8
7
9 1 悬臂浇筑法
4
8
3
信
微
系
联
题
押
准
精

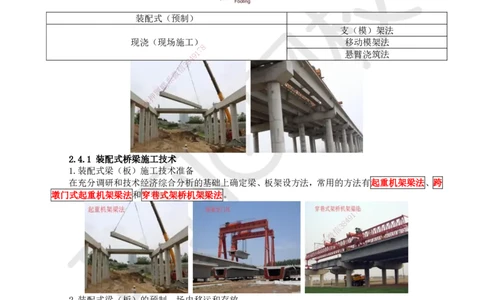

2.4.1 装配式桥梁施工技术
1.装配式梁（板）施工技术准备
在充分调研和技术经济综合分析的基础上确定梁、板架设方法，常用的方法有起重机架梁法、跨
墩门式起重机架梁法和穿巷式架桥机架梁法。
8
7
1
9
4
8
3
信
微
系
联
一
唯
2.装配式梁（板）的预制、场内移运和存放
1）构件预制施工技术要求
先张法梁（板）预制流程：施工准备→张拉台座施工→穿预应力筋、调整初应力→张拉预应力
筋→钢筋骨架制作→安装芯模、立侧模→浇筑混凝土→混凝土养护→拆模→放松预应力筋→场内移运、
存放。
扫码关注更多内容
第 1 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
后张法梁（板）预制流程：施工准备→预制场布置与建设→安装底模、侧模→安装底板、腹板钢
筋及预应力管道→安装内模→安装顶板钢筋及预应力管道→安装预应力筋→安装端模→浇筑混凝土
→混凝土养护→拆除端模、内模、侧模→预应力筋张拉→预应力管道压浆→封锚→场内移运、存放。
（1）构件预制场的布置应满足预制、移运、存放及架设安装的施工作业要求；场地应平整、坚
实。预制场地应根据地基及气候条件，设置必要的排水设施，并应采取有效措施防止场地沉陷。存放
砂石料的地面要进行硬化处理。
（2）预制台座的地基应具有足够的承载力。预制台座应采用适宜材料和方式制作，且应保证其
坚固、稳定、不沉陷；当用于预制后张预应力混凝土梁、板时，宜对台座两端及适当范围内的地基进
行特殊加固处理。
（3）预制台座的间距应能满足施工作业要求；台座表面应光滑、平整，在2m长度上平整度的允
许偏差应不超过2mm，且应保证底座或底模的挠度不大于2mm。

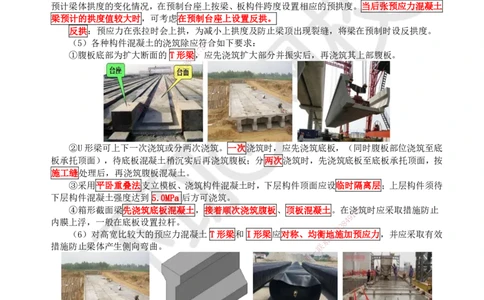

（4）对预应力混凝土梁、板，应根据设计单位提供的理论拱度值，结合施工的实际情况，正确
预计梁体拱度的变化情况，在预制台座上按梁、板构件跨度设置相应的预拱度。当后张预应力混凝土
梁预计的拱度值较大时，可考虑在预制台座上设置反拱。
反拱：预应力在张拉时会上拱，为减小上拱度及防止梁顶出现裂缝，将梁在预制时设反拱度。
（5）各种构件混凝土的浇筑除应符 合如下要求：
8
7
①腹板底部为扩大断面的 T形梁9 1，应先浇筑扩大部分并振实后，再浇筑其上部腹板。
4
8
3
信
微
系
联
题
押
准
精
②U形梁可上下一次浇筑或分两次浇筑。一次浇筑时，应先浇筑底板，（同时腹板部位浇筑至底
板承托顶面），待底板混凝土稍沉 实后再浇筑腹板；分两次浇筑时，先浇筑底板至底板承托顶面，按
施工缝处理后，再浇筑腹板混凝土。
③采用平卧重叠法支立模板、浇筑构 件混凝土时，下层构件顶面应设临时隔离层；上层构件须待
下层构件混凝土强度达到 5.0MPa 后方可浇筑。
④箱形截面梁先浇筑底板混凝土，接着顺次 浇筑腹板、顶板混凝土。在
1
浇7 8筑时应采取措施防止
9
内膜上浮，一般在底板设置拉杆。 8 4
信
3
（6）对高宽比较大的预应力混凝土 T形梁和 I形 梁应对称、均衡微地施加预应力，并应采取有效
系
措施防止梁体产生侧向弯曲。 联
一
唯
（7）禁止使用橡胶充气气囊作为空心梁板或箱型梁的内模。
补充解释：可替代的施工工艺：空心板、箱型梁预制刚性（钢质、PVC、高密度泡沫等）内模工
艺等。
（8）后张法预应力构件张拉时应使用数控预应力张拉设备，孔道压浆时应使用数控压浆设备。
2）构件的场内移运和存放
（1）对后张预应力混凝土梁、板，在施加预应力后可将其从预制台座吊移至场内的存放台座上
再进行孔道压浆，但必须满足下列要求：
①从预制台座上移出梁、板仅限一次，不得在孔道压浆前多次倒运。
扫码关注更多内容
第 2 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
②吊移的范围必须限制在预制场内的存放区域，不得移往他处。
③吊移过程中不得对梁、板产生任何冲击和碰撞。
（2）构件运输和堆放时，梁式构件应竖立放置，并应采取斜撑等防止倾覆的措施；板式构件不
得倒置。支承位置应与吊点位置在同一竖直线上。
（3）梁、板构件移运时的吊点位置应按设计要求；设计无要求时，梁、板构件的吊点应根据计
算决定。构件的吊环应顺直。吊绳与起吊构件的交角小于60°时，应设置吊架或起吊扁担，使吊环
垂直受力。吊移板式构件时，不得吊错上、下面。
（4）构件在脱底模、移运、吊装时，混凝土的强度不得低于设计强度的75%，后张预应力构件
孔道压浆强度应符合设计要求或不低于设计强度的 75%。
（6）梁、板构件存放时，其支点应符合设计要求的位置，支点处应采用垫木和其他适宜的材料
支承，不得将构件直接支承在坚硬的存放台座上；存放时混凝土养护期未满的，应继续洒水养护。

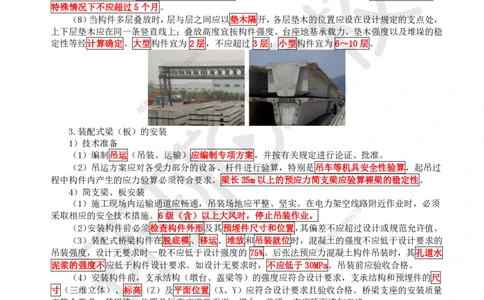

（7）构件应按其安装的先后顺序编号存放，预应力混凝土梁、板的存放时间不宜超过3个月，
特殊情况下不应超过5个月。
（8）当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点处，
上下层垫木应在同一条竖直线上；叠放高度宜按构件强度、台座地基承载力、垫木强度以及堆垛的稳
定性等经计算确定。大型构件宜为 2层 ，不应超过 3层；小型构件宜为 6～10层。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3.装配式梁（板）的安 装
1）技术准备
（1）编制吊运（吊装、运输）应编制专项方案，并按有关规定进行论证、批准。
（2）吊运方案应对各受力部分的 设备、杆件进行验算，特别是吊车等机具安全性验算，起吊过
程中构件内产生的应力验算必须符合要求 。梁长25m以上的预应力简支梁应验算裸梁的稳定性。
4）简支梁、板安装
（1）施工现场内运输通道应畅通，吊装场地应平整、坚实。在电力架空线路附近作业时，必须
8
采取相应的安全技术措施。6级（含）以上大风时 ，停止吊装作业。 9 1
7
8
4
（2）安装构件前必须检查构件外形及其预埋件尺 寸和位置，其偏差不信应3超过设计或规范允许值。
微
（3）装配式桥梁构件在脱底模、移运、堆放和吊装 就位时，混凝系土的强度不应低于设计要求的
联
吊装强度，设计无要求时一般不应低于设计强度的 75%。后张法预应一力混凝土构件吊装时，其孔道水
唯
泥浆的强度不应低于构件设计要求。如设计无要求时，不应低 于 30MPa。吊装前应验收合格。
（4）安装构件前，支承结构（墩台、盖梁等）的强度应符合设计要求，支承结构和预埋件的尺
寸（三维立体）、标高（Z）及平面位置（X、Y）应符合设计要求且验收合格。桥梁支座的安装质量
应符合要求，其规格、位置及标高应准确无误。墩台、盖梁、支座顶面清扫干净。
（9）安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过10d。梁、板上有预留孔洞的，其
中心应在同一轴线上，偏差应不大于4mm。梁、板之间的横向湿接缝，应在一孔梁、板全部安装完成
后方可进行施工。
湿接缝：梁体间采用现浇混凝土把梁块连成整体的接缝。
扫码关注更多内容
第 3 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
干接缝：用无溶剂型环氧树脂胶结剂将相邻的2块梁段粘结成一个整体。
5）先简支后连续梁的安装
（1）临时支座顶面的相对高差不应大于2mm。
（2）施工程序应符合设计规定，应在一联梁全部安装完成后再浇筑湿接头混凝土。

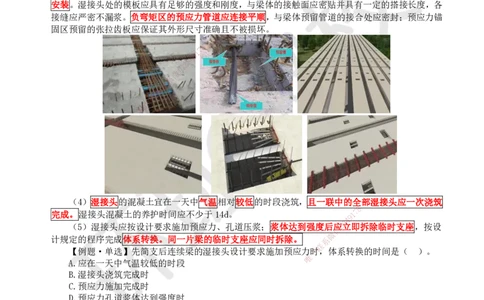

（3）对湿接头处的梁端，应按施工缝的要求进行凿毛处理。永久支座应在设置湿接头底模之前
安装。湿接头处的模板应具有足够的强度和刚度，与梁体的接触面应密贴并具有一定的搭接长度，各
接缝应严密不漏浆。负弯矩区的预应力管道应连接平顺，与梁体预留管道的接合处应密封；预应力锚
固区预留的张拉齿板应保证其外形尺寸准确且不被损坏。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）湿接头的混凝土宜在一天中气温相 对较低 的时段浇筑，且一联中的全部湿接头应一次浇筑
8
完成。湿接头混凝土的养护时间应不少于14d。 1 7
9
8
4
（5）湿接头应按设计要求施加预应力、孔道压浆 ；浆体达到强度后
信
应3立即拆除临时支座，按设
微
计规定的程序完成体系转换。同一片梁的临时支座应同 时拆除。 系
联
【例题·单选】先简支后连续梁的湿接头设计要求施加预应力一时，体系转换的时间是（ ）。
唯
A.应在一天中气温较低的时段
B.湿接头浇筑完成时
C.预应力施加完成时
D.预应力孔道浆体达到强度时
【答案】D
【解析】接头应按设计要求施加预应力、孔道压浆；浆体达到强度后应立即拆除临时支座，按设
计规定的程序完成体系转换。同一片梁的临时支座应同时拆除。
【例题·单选】关于先张法预应力空心板梁的场内移运和存放的说法，错误的是（ ）。
A.吊运时混凝土强度不低于设计强度的75%
B.存放时支点处应采用垫木支承
C.存放时间可长达3个月
D.同长度的构件，多层叠放时，上下层垫木在竖直面上应适当错开
【答案】D
【解析】当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点
处，上下层垫木应在同一条竖直线上；叠放高度宜按构件强度、台座地基承载力、垫木强度以及堆垛
的稳定性等经计算确定。大型构件宜为2层，不应超过3层；小型构件宜为6～10层。
