2025环球网校一级建造师《市政公用工程管理与实务》精讲班
第24讲
2.4 城市桥梁上部结构施工
2.4.2 现浇预应力（钢筋）混凝土连续梁施工技术
1.支（模）架法
1）支架法现浇预应力混凝土连续梁

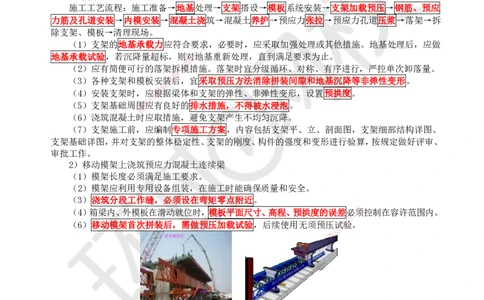

施工工艺流程：施工准备→地基处理→支架搭设→模板系统安装→支架加载预压→钢筋、预应
力筋及孔道安装→内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架→拆
除支架、模板→清理现场。
（1）支架的地基承载力应符合要求 ，必要时，应采取加强处理或其他措施。地基处理后，应做
8
7
1
地基承载试验，若沉降量超标，则对4 9地基重新处理，直到满足要求为止。
8
3
（2）应有简便可行的落架拆信模措施。落架时宜分级循环、对称、有序进行，严控单次卸落量。
微
（3）各种支架和模板安装系后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。
联
题
（4）安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。
押
准
（5）支架基础周精围应有良好的排水措施，不得被水浸泡。
（6）浇筑混凝土时应取措施，避免支架产生不均匀沉降。
（7）支架施工前，应编制专项施工方案，内容包括支架平、立、剖面图，支架细部结构详图、
支架基础详图，并对支架的整体稳定性、支架的刚度、构件的强度和变形进行验算，按规定做好评审、
审批工作。
2）移动模架上浇筑预应力混凝土连续梁
（1）模架长度必须满足施工要求。
（2）模架应利用专用设备组装，在施工时能确保质量和安全。
（3）浇筑分段工作缝，必须设在弯矩零点附近。
8
（4）箱梁内、外模板在滑动就位时，模板平面尺寸、高程、预拱度的误差必1 7须控制在容许范围内。
9
4
（6）移动模架首次拼装后，需做预压加载试验，后续使用无须预压试3 8验。
信
微
系
联
一
唯
【例题·单选】关于承重模板支架搭设的说法，正确的是（ ）。
A.脚手架宜利用支架搭设方法
B.支架底部应有良好的排水措施
C.支架搭设完毕后，即可投入使用
D.地基承载力不影响支架的搭设
【答案】B
【解析】脚手架不能利用支架搭设方法，支架搭设完毕后，支架应进行预压；地基承载力影响支
架的搭设。
【例题·多选】设置现浇混凝土支架预拱度应考虑的因素有（ ）。
A.支架在荷载作用下的弹性压缩
B.支架在荷载作用下的非弹性压缩
扫码关注更多内容
第 1 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
C.支架基础的沉陷
D.预拱度的最高值应设在墩顶连续箱梁负弯矩最大处
E.由混凝土收缩及温度变化引起的挠度
【答案】ABCE
【解析】安装支架时，应根据梁体和支架的弹性、非弹性变形，支架基础的沉陷、由混凝土收缩
及温度变化引起的挠度，设置预拱度。

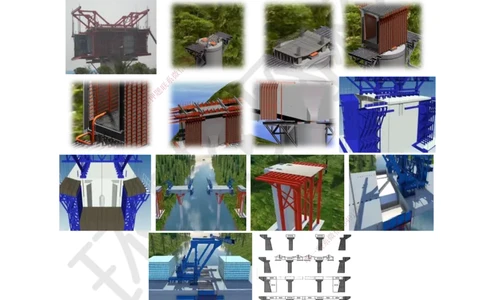

2.悬臂浇筑法
悬臂浇筑法是将梁体沿桥梁轴线分成若干段，在桥墩两侧设置工作平台，平衡对称地逐段向跨中
悬臂浇筑混凝土梁体，并逐段施加预应力的施工方法。
悬臂浇筑的主要设备是一对能行走的挂篮。挂篮在已经张拉锚固并与墩身连成整体的梁段上移动。
绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。完成本段施工后，挂篮对称向前各移动一
节段，进行下一梁段施工，循序渐进，直至悬臂梁段浇筑完成。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
连续梁悬臂浇筑流程：施工准备→0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢
束张拉→墩梁临时固结→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂
篮前移就位→悬臂浇筑2号块→2号块预应力钢束张拉→挂篮前移就位→下一块段施工→边跨现浇段
混凝土浇筑→边跨合龙→解除墩梁临时固结→中跨合龙。
扫码关注更多内容
第 2 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2）浇筑段落
悬浇梁体一般应分四大部分浇筑：
（1）墩顶梁段（0号块）。
（2）墩顶梁段（0号块）两侧对称悬浇梁段。
（3）边孔支架现浇梁段。
（4）主梁跨中合龙段。
3）悬浇顺序及要求
（1）顺序：
①在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结。
②在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。
③在支架上浇筑边跨主梁合龙段。
④最后浇筑中跨合龙段形成连续梁体系。
8
7
1
9
4
8
3
信
微
系
联
题

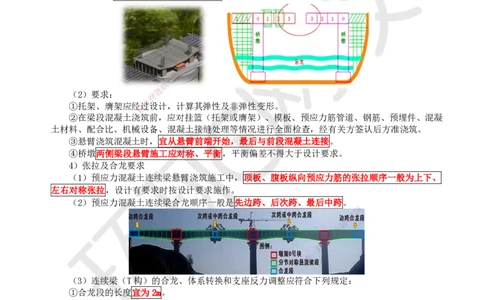

（2）要求： 押
准
①托架、膺架应经精过设计，计算其弹性及非弹性变形。
②在梁段混凝土浇筑 前，应对挂篮（托架或膺架）、模板、预应力筋管道、钢筋、预埋件、混凝
土材料、配合比、机械设备 、混凝土接缝处理等情况进行全面检查，经有关方签认后方准浇筑。
③悬臂浇筑混凝土时，宜从悬臂前端开始，最后与前段混凝土连接。
④桥墩两侧梁段悬臂施工应 对称、平衡，平衡偏差不得大于设计要求。
4）张拉及合龙要求
（1）预应力混凝土连续梁悬臂浇筑 施工中，顶板、腹板纵向预应力筋的张拉顺序一般为上下、
左右对称张拉，设计有要求时按设计要求施作。
（2）预应力混凝土连续梁合龙顺序一般 是先边跨、后次跨、最后中跨。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）连续梁（T构）的合龙、体系转换和支座反力调整应符合下列规定：
①合龙段的长度宜为2m。
②合龙前应观测气温变化与梁端高程及悬臂端间距的关系。
③合龙前应按设计规定，将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时锚固放松或
改成活动支座。
④合龙前，在两端悬臂预加压重，并于浇筑混凝土过程中逐步撤除，以使悬臂端挠度保持稳定。
⑤合龙宜在一天中气温最低时进行。
⑥合龙段的混凝土强度宜提高一级，以尽早施加预应力。
宜采用微膨胀混凝土或纤维混凝土，增加混凝土的抗裂性。
⑦连续梁的梁跨体系转换，应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并解除各墩
临时固结后进行。
⑧梁跨体系转换时，支座反力的调整应以高程控制为主，反力作为校核。
⑨梁墩临时锚固的放松，应均衡对称进行，逐渐均匀释放。在放松过程中，应注意各梁段的高程变化。
扫码关注更多内容
第 3 页 共 4 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

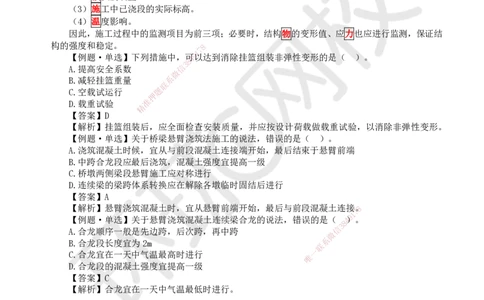

5）高程控制要求
确定悬臂浇筑段前端标高时应考虑：
（1）挂篮前端的垂直变形值。
（2）预拱度设置。
（3）施工中已浇段的实际标高。
（4）温度影响。
因此，施工过程中的监测项目为前三项；必要时，结构物的变形值、应力也应进行监测，保证结
构的强度和稳定。 8
7
1
【例题·单选】下列措施中，可4 9以达到消除挂篮组装非弹性变形的是（ ）。
8
3
A.提高安全系数 信
微
B.减轻挂篮重量 系
联
C.空载试运行 题
押
D.载重试验 准
精
【答案】D
【解析】挂篮组装后，应全面检查安装质量，并应按设计荷载做载重试验，以消除非弹性变形。
【例题·单选】关于桥梁 悬臂浇筑法施工的说法，错误的是（ ）。
A.浇筑混凝土时候，宜从与前 段混凝土连接端开始，最后结束于悬臂前端
B.中跨合龙段应最后浇筑，混凝土强度宜提高一级
C.桥墩两侧梁段悬臂施工应对称进 行
D.连续梁的梁跨体系转换应在解除各 墩临时固结后进行
【答案】A
【解析】悬臂浇筑混凝土时，宜从悬臂前端 开始，最后与前段混凝土连接8。
1
7
【例题·单选】关于悬臂浇筑混凝土连续梁合 龙的说法，错误的是（
8
4 9）。
A.合龙顺序一般是先边跨，后次跨，再中跨 信
3
微
B.合龙段长度宜为2m 系
联
一
C.合龙宜在一天中气温最高时进行
唯
D.合龙段的混凝土强度宜提高一级
【答案】C
【解析】合龙宜在一天中气温最低时进行。
