3.5 桥梁上部结构施工
1）模架的安装
移动模架现浇施工主要包括模架的拼装、运行、拆除三个关键环节，拼装是施工准备阶段的重点，运行是施工
过程中的关键，拆除是施工收尾阶段的难点。
整套移动模架的拼装分为支承托架（牛腿）拼装、钢主梁（导梁）拼装、横梁拼装、模板系统及其他附属部件
拼装四大部分，移动模架拼装完成后应对其拼装质量进行检验，并应在首孔梁的浇筑位置就位后进行荷载加载
试验，检验和试压合格后方可正式使用。

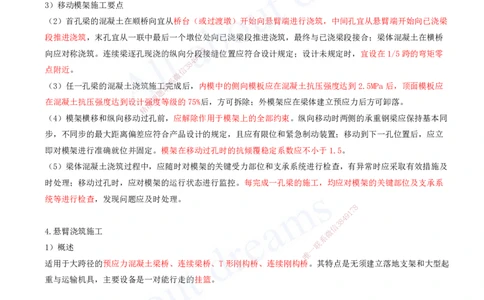

3）移动模架施工要点
（2）首孔梁的混凝土在顺桥向宜从桥台（或过渡墩）开始向悬臂端进行浇筑，中间孔宜从悬臂端开始向已浇梁
段推进浇筑，末孔宜从一联中最后一个墩位处向已浇梁段推进浇筑，最终与已浇梁段接合；梁体混凝土在横桥
8
向应对称浇筑。连续梁逐孔现浇的纵向分1段7接缝位置应符合设计规定；设计未规定时，宜设在1/5跨的弯矩零
9
4
8
3
点附近。 信
微
系
（3）任一孔梁的混凝土浇筑施工联完成后，内模中的侧向模板应在混凝土抗压强度达到2.5MPa后，顶面模板应
题
押
在混凝土抗压强度达到设计准强度等级的75%后，方可拆除；外模架应在梁体建立预应力后方可卸落。
精
（4）模架横移和纵向移动过孔前，应解除作用于模架上的全部约束。纵向移动时两侧的承重钢梁应保持基本同
步，不同步的最大距离偏差应符合产品设计的规定，且应有限位和紧急制动装置；移动到下一孔位置后，应立
即对模架进行准确就位并固定。模架在移动过孔时的抗倾覆稳定系数应不小于1.5。
（5）梁体混凝土浇筑过程中，应随时对模架的关键受力部位和支承系统进行检查，有异常时应采取有效措施及
时处理；移动过孔时，应对模架的运行状态进行监控。每完成一孔梁的施工，均应对模架的关键部位及支承系
统等进行检查，发现问题应及时处理。
8
7
1
9
4
8
3
信
4.悬臂浇筑施工 微
系
联
1）概述 一
唯
适用于大跨径的预应力混凝土梁桥、连续梁桥、T形刚构桥、连续刚构桥。其特点是无须建立落地支架和大型起
重与运输机具，主要设备是一对能行走的挂篮。
悬臂浇筑施工法
